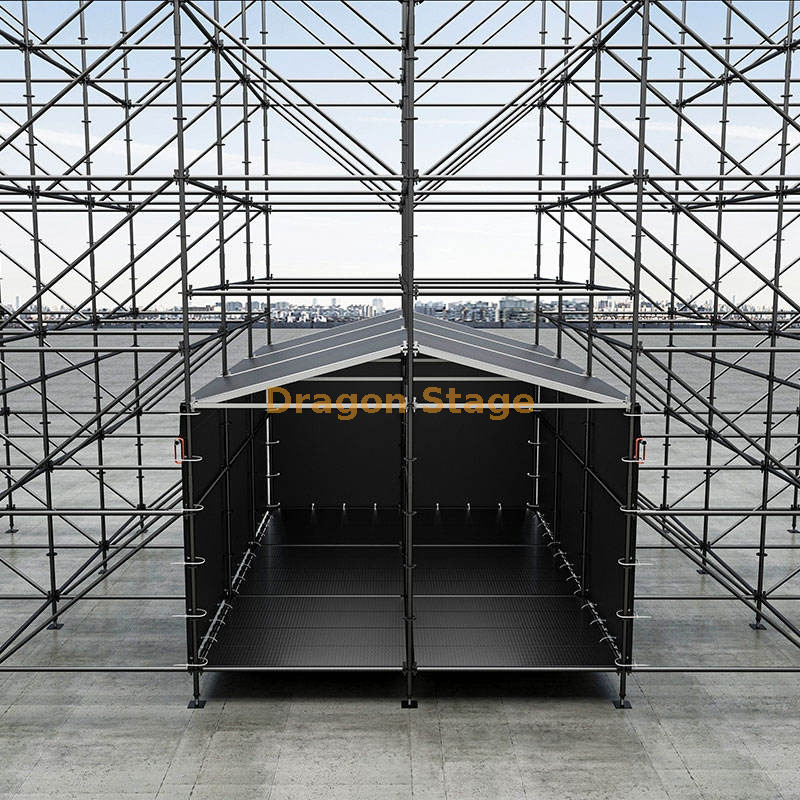

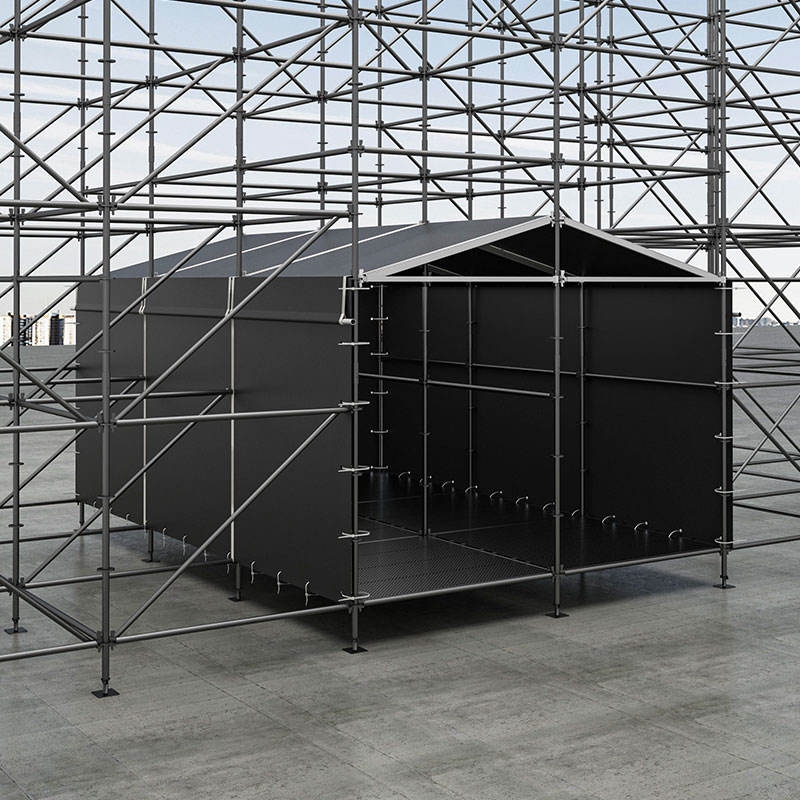

كشك FOH هجين مدمج بقفل Ringlock مقاس 4 × 6 م مع إطار سقف من الألومنيوم لمقصورة DJ والتحكم

إن DragonStage 4m × 6m المدمج في Hybrid Ringlock FOH Booth عبارة عن مساحة عمل فنية مغلقة مخصصة مصممة للاستخدام ككشك FOH مدمج أو كشك DJ أو كابينة تحكم داخل هيكل أكبر لدعم الأحداث.

على عكس برج FOH المستقل، يهدف هذا المنتج إلى العمل كوحدة كشك متكاملة . يوفر مساحة تشغيل محمية للموظفين الفنيين أو منسقي الأغاني أو معدات التحكم بينما يظل متوافقًا مع هياكل الأحداث المؤقتة الأكبر حجمًا المستندة إلى نظام هيكل Ringlock المعياري.

حجم العمل المؤكد لهذه الكابينة هو:

• العرض: 4 م

• العمق: 6 م

• ارتفاع الجانب/العلبة: تقريبًا. 2 م

• الارتفاع الكلي للوحدة المتكاملة: تقريبًا. 3 م

يستخدم نظام السقف إطارًا من الألومنيوم مع غطاء من القماش المشمع، مما يجعل المنتج عبارة عن هيكل Ringlock + الألومنيوم.

هذا النوع من الأكشاك المغلقة مناسب للحفلات الموسيقية والمهرجانات ومواقع التحكم في DJ والمساحات الفنية خلف الكواليس وكبائن القيادة المؤقتة وغيرها من استخدامات إنتاج الأحداث التي تتطلب منطقة عمل مغلقة ولكن معيارية.

المدمج في تكوين FOH / DJ Booth

هذا المنتج يختلف عن برج مراقبة FOH متعدد المستويات.

ويتمثل دورها الرئيسي في توفير مقصورة تشغيل منخفضة ومغلقة ومدمجة يمكن وضعها داخل أو ضمن إطار أكبر لدعم الأحداث.

تشمل حالات الاستخدام النموذجية ما يلي:

• التحكم الفني أمام المنزل

• كشك دي جي

• موقف التحكم في الصوت

• موقف التحكم في الإضاءة

• كابينة التحكم بالفيديو

• غرفة التحكم خلف الكواليس

• كشك تشغيل الحدث المؤقت

نظرًا لأن المنتج طويل نسبيًا بعمق 6 أمتار ، فإنه يوفر مساحة عمل داخلية أكبر من الكابينة الصغيرة المدمجة. يمكن أن يستوعب المعدات، وتنقل الموظفين، وتوجيه الكابلات بسهولة أكبر من 2 م × 2 م أو أي شكل آخر من أشكال المقصورة المدمجة.

بالنسبة لتطبيقات هيكل الأحداث الأكبر حجمًا، يمكن للعملاء أيضًا تصفح حلول الحفلات الموسيقية الخاصة بنا .

رينجلوك هجين + هيكل من الألومنيوم

المفهوم الرئيسي لهذا المنتج هو البناء الهجين.

يعتمد التكامل الهيكلي المحيط على منطق Ringlock المعياري، بينما يستخدم جزء السقف نظام إطار مخصص من الألومنيوم.

وهذا يجلب ميزتين عمليتين:

1. لا يزال من الممكن أن يتناسب الكشك مع سير عمل هيكل الحدث المعياري.

2. يمكن لنظام السقف استخدام أعضاء أخف من الألومنيوم وغطاء من القماش المشمع بدلاً من الهيكل الفولاذي بالكامل.

للحصول على المنتجات الهيكلية ذات الصلة، يمكنك أيضًا زيارة:

• نظام هيكل Ringlock

• تروس الألومنيوم

• تروس المرحلة

إطار السقف وغطاء الطقس

وفقًا لجدول الكميات المرفق، تتضمن حزمة السقف ما يلي:

• 8 قطع عوارض سقف ألومنيوم – 2.2361 م

• 9 قطع من عوارض السقف الألومنيوم – 2.0000 م

• 3 قطع من القماش المشمع للسقف - 11.9443 متر مربع لكل منها

• عدد 2 قطعة مشمع مثلثة – مساحة كل منها 1.0000 متر مربع

ينشئ هذا التكوين نظام سقف مغطى بالطقس فوق منطقة الكابينة الداخلية.

إن هندسة السقف الموضحة في المرجع مناسبة لكشك مغلق مدمج، ولكن نظرًا لأن ملاحظات الارتفاع المتوفرة تحتوي على مراجع مختلطة، فإن هذه الصفحة تسجل السقف كسقف مغطى بإطار من الألومنيوم لوحدة كشك مدمجة ، مع أبعاد التصنيع النهائية لمتابعة الرسم المعتمد.

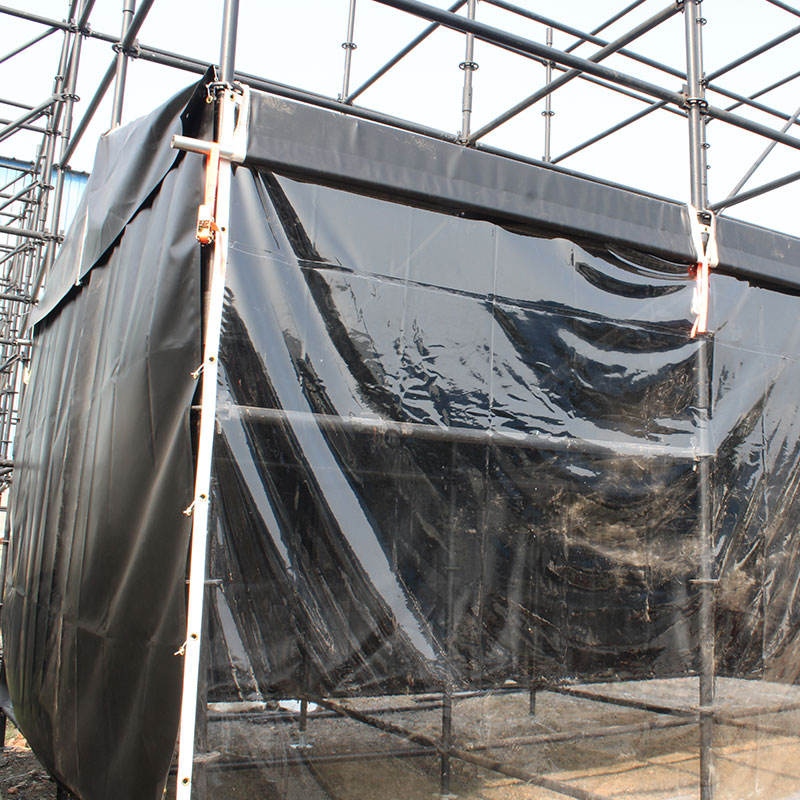

نظام الستارة والضميمة

تشتمل حزمة العلبة على ألواح ستائر جانبية ونهاية:

• 2 قطعة ستائر جانبية – 12.0000 متر مربع

• 1 قطعة ستارة أمامية/خلفية – 8.0000 متر مربع

تساعد عناصر الستارة هذه في خلق بيئة تشغيل داخلية أكثر حماية للمعدات والموظفين.

اعتمادًا على المشروع، يمكن تكوين الكابينة بما يلي:

• جانب واحد أكثر انفتاحًا للوصول،

• جانب واحد أكثر إغلاقًا لحماية المعدات،

• فتحة أمامية للتشغيل،

• أو فتحة خلفية للوصول إلى الكابل والموظفين.

ونظرًا لأن تخطيطات FOH وDJ تختلف من مشروع إلى آخر، فيجب تأكيد اتجاه العلبة النهائي قبل الإنتاج.

منصة العمل

يستخدم نظام الأرضية الداخلية ألواحًا معيارية.

وفقًا لجدول الكميات الحالي، تشتمل الكابينة على:

• 42 قطعة من ألواح المنصة – 0.2780 م

تشكل هذه الألواح أرضية العمل داخل حجرة التحكم.

تسجل صفحة المنتج تكوين الأرضية الفعلي فقط.
لا تتم المطالبة بسعة تحميل محددة للمنصة هنا، لأن العميل لم يقدم متطلبات تحميل المعدات التي تم التحقق منها.

عند طلب عرض الأسعار، يجب على المشترين تقديم معلومات مثل:

• حجم الخلاط,

• حجم وحدة تحكم DJ,

• كمية المشغل,

• كمية وحدة التحكم،

• رفوف المعدات,

• مواقف الشاشة أو الكمبيوتر المحمول.

وهذا يساعد DragonStage على إعداد تكوين نهائي أكثر ملاءمة.

المكونات المتعلقة بالصابورة

يتضمن BOQ الحالي أيضًا ما يلي:

• عدد 2 مواسير صابورة فولاذية مقاس 50×2 مم مع ملحقاتها – 6.0000 م

هذه جزء من حزمة المنتج المرفقة.

ومع ذلك، فإن هذه الصفحة لا تحولها إلى استنتاج هندسي عالمي حول الصابورة أو الاستقرار أو مقاومة الرياح.
تعتمد متطلبات التثبيت الفعلية على موقع التثبيت وظروف الأرض والهيكل المحيط بالكامل.

المواصفات الرئيسية

تعبئة الوزن: 600 كجم

حجم التعبئة: 2CBM

BOQ – فاتورة الكميات

خيارات التصنيع المخصصة

إن كابينة FOH المدمجة مقاس 4 م × 6 م هي نسخة مخصصة واحدة فقط.

يمكن تخصيص DragonStage:

• عرض كشك

• عمق كشك

• ارتفاع العمل الداخلي

• هيكل السقف

• تخطيط الستار

• فتحة أمامية/خلفية

• ترتيب معدات DJ أو FOH

• فتحات الكابلات

• اتجاه وصول المشغل

• التكامل مع هيكل Ringlock أكبر

• تفاصيل اللون والتشطيب

إذا كنت بحاجة إلى مسرح مطابق، أو دعامات، أو نظام سقف، أو هيكل حدث خاص، فيمكنك أيضًا مراجعة صفحة إنتاج المرحلة المخصصة لدينا.

ما هي المعلومات المطلوبة للاقتباس؟

بالنسبة إلى مقصورة FOH أو DJ المشابهة، يجب على العملاء توفير ما يلي:

• العرض والعمق المطلوب

• الاستخدام المقصود (FOH / DJ / كابينة التحكم)

• عدد المشغلين

• تخطيط المعدات

• استخدام داخلي أو خارجي

• ما إذا كان مطلوبا الضميمة الستار الكامل

• جانب الوصول المطلوب

• متطلبات توجيه الكابل

• التكامل مع هيكل أكبر أم لا

• موقع التثبيت

• الكمية المطلوبة

• رسم أو صورة مرجعية إذا كانت متوفرة

ملاحظة فنية هامة

تسجل هذه الصفحة تكوين المنتج المؤكد وBOQ فقط.

ولا يثبت :

• سعة تحميل المنصة

• مقاومة الرياح

• متطلبات الصابورة

• متطلبات التثبيت

• حمولة السقف

• شهادة

• عامل الأمان

• الموافقة الهندسية

• الامتثال للتعليمات البرمجية المحلية

إذا تم استخدام المنتج كجزء من هيكل دعم حدث أكبر، فيجب مراجعة التكوين النهائي وفقًا لمتطلبات المشروع بالكامل.

التعليمات

ما هو هذا المنتج المستخدم بشكل رئيسي؟

يتم استخدام هذا المنتج بشكل أساسي ككشك FOH مدمج، أو كشك DJ، أو كابينة تحكم مؤقتة داخل هيكل حدث أكبر.

هل هو برج FOH مستقل؟

لا، من الأفضل وصف هذا المنتج على أنه وحدة كشك مغلقة مدمجة ، وليس برج FOH مستقل مرتفع.

ما هو حجم الكشك؟

مساحة العمل المؤكدة هي 4 م × 6 م.

هل الهيكل كله Ringlock؟

لا، إنه منتج هجين . يعتمد مفهوم الدعم على Ringlock، بينما يستخدم السقف نظام إطار من الألومنيوم.

هل الستائر متضمنة؟

نعم. يشتمل جدول الكميات الحالي على ستائر جانبية ولوحة ستارة أمامية/خلفية.

هل الارضية مشمولة؟

نعم. يتضمن التكوين الحالي 42 لوحًا للمنصة.

هل يمكن استخدام هذا ككشك DJ؟

نعم. يمكن استخدام هذا الهيكل ككشك DJ أو كشك FOH أو كابينة التحكم في الأحداث اعتمادًا على تخطيط المعدات الداخلية.

هل يمكن تخصيص الأبعاد؟

نعم. يمكن لـ DragonStage تخصيص الحجم والعلبة وترتيب السقف وطريقة التكامل وفقًا لمتطلبات المشروع.

معلومات الشركة المصنعة

الشركة المصنعة: DragonStage
