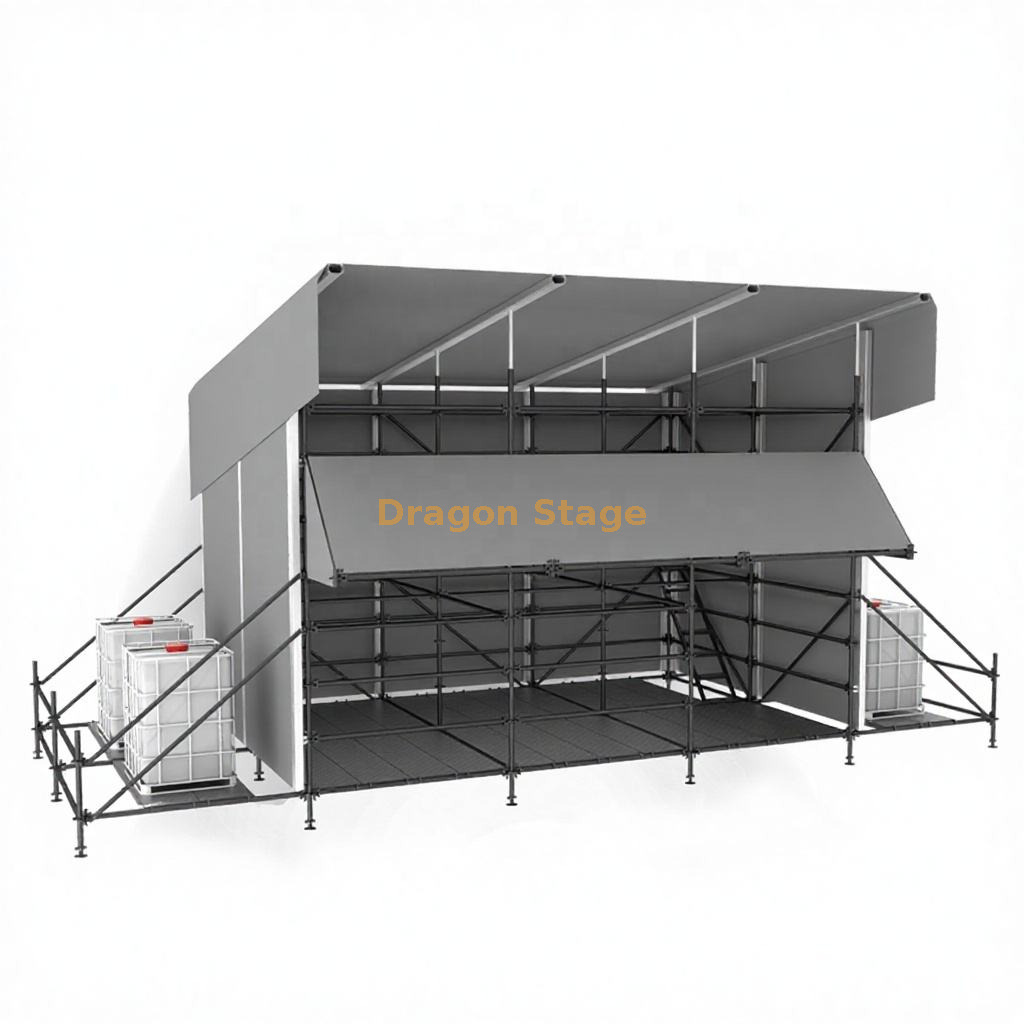

يعتبر DragonStage 6m × 4m Hybrid Ringlock FOH Control Booth عبارة عن هيكل تحكم فني مؤقت مخصص مصمم لتطبيقات Front of House في الحفلات الموسيقية والمهرجانات والإنتاج المباشر وبيئات الأحداث الأخرى.

يجمع هذا المنتج بين إطار Ringlock الرئيسي وإطار سقف من الألومنيوم ، مما يؤدي إلى إنشاء هيكل هجين يدمج منصة العمل وغطاء الطقس والعلبة الجانبية ومكونات الوصول في نظام FOH واحد منسق.

الأبعاد المؤكدة لهذا التكوين هي:

• العرض: 6 م

• العمق: 4 م

• الارتفاع الجانبي: 4 م

• نقطة السقف المنخفضة: 4 م

• ارتفاع نقطة السقف: 5 م

• الحد الأقصى لارتفاع الهيكل: 5 م

ويرتفع السقف من الأمام إلى الخلف ليشكل شكل سقف أحادي المنحدر . وفقًا لجداول الكميات الموردة، تشتمل الحزمة على الهيكل الهيكلي Ringlock، وألواح المنصة، وسلم الوصول، وعوارض السقف المصنوعة من الألومنيوم، وأعمدة القماش المشمع المصنوعة من الألومنيوم للجدار الجانبي، والقماش المشمع للسقف والمظلة، والستائر الجانبية والأمامية/الخلفية، ومكونات الأنابيب الفولاذية ذات الصلة بالصابورة، وهيكل قاعدة مساعد سفلي.

للتعرف على الهياكل المؤقتة المعيارية الأخرى، راجع
نظام هيكل Ringlock الخاص بنا.

المواصفات الرئيسية

الهيكل الرئيسي Ringlock

يستخدم الجسم الأساسي لكابينة FOH بنية Ringlock المعيارية.

بالمقارنة مع ملجأ السقالة الأساسي، تم تصميم هذا التكوين كهيكل متكامل للتحكم في الأحداث، ومناسب للمشغلين الفنيين والمعدات أثناء الحفلات الموسيقية والإنتاج المباشر.

وفقًا لجدول الكميات المرفق، تتضمن الحزمة الهيكلية Ringlock الرئيسية ما يلي:

• المعايير العمودية الرئيسية

• الدفاتر الأفقية

• الأقواس القطرية

• صف واحد 2M أعضاء

• ألواح المنصة

• مكونات الوصول

نظرًا لأن المقصورة تعتمد على مكونات Ringlock المعيارية، فيمكن تفكيكها إلى أجزاء قابلة للنقل وإعادة استخدامها لتطبيقات الأحداث المتكررة.

للتعرف على منتجات المنصات المعيارية ذات الصلة، راجع
نظام Ringlock Stage System
ومنصة
Ringlock Stage الفولاذية.

إطار سقف من الألومنيوم أحادي المنحدر

منتج FOH هذا ليس هيكل Ringlock فقط.

تم تشكيل سقفها باستخدام حزمة إطار من الألومنيوم ، ولهذا السبب يجب وصفها بأنها هجينة Ringlock + كابينة FOH من الألومنيوم.

يتضمن جدول الكميات الحالي ما يلي:

• عوارض السقف من الألومنيوم – 6.1231 م × 6 قطع

• أعمدة مشمع ألمنيوم للجدار الجانبي – 4.0000 م × 10 قطع

• شوك عمود ألومنيوم – 0.5000 م × 12 قطعة

• عوارض مظلة الركائز – 1.5000 م × 8 قطع

تعمل هذه المكونات على إنشاء هيكل السقف العلوي وربط نظام غطاء السقف بجسم Ringlock.

بالنسبة لمكونات هيكل الحدث الأخرى المصنوعة من الألومنيوم، راجع الجمالون
الألومنيوم
وتروس
المسرح.

ارتفاع السقف الخلفي 5 متر وارتفاع السقف الأمامي 4 متر

تعد هندسة السقف إحدى السمات المميزة لهذا المنتج.

تشير الأبعاد المؤكدة إلى:

• ارتفاع نقطة السقف: 5 م

• نقطة السقف المنخفضة: 4 م

• الارتفاع الجانبي: 4 م

يشكل هذا شكلاً جانبيًا للسقف أحادي الانحدار من الأمام إلى الخلف ، والذي يختلف عن السقف المسطح FOH أو السقف الجملوني ذو الحافة المركزية.

تسجل صفحة المنتج هذه الشكل الهندسي فقط. ولا يحول شكل السقف إلى ادعاءات حول أداء الصرف أو مقاومة الرياح أو التحميل الهيكلي.

نظام تغليف الستائر والقماش المشمع

وفقًا لجدول الكميات الحالي، تتضمن حزمة التضمين ما يلي:

• مشمع السقف الرئيسي – 60.0000 متر مربع × 1 قطعة

• مشمع مظلة مداد – 3.0000 متر مربع × 6 قطع

• ستارة 1 (جانبية) – 16.0000 متر مربع × 2 قطعة

• ستارة 2 (أمامية / خلفية) – 24.0000 متر مربع × 1 قطعة

وهذا يمنح كابينة FOH بيئة عمل محمية ومغلقة أكثر من منصة التحكم المفتوحة.

تتضمن الحزمة الحالية أيضًا مكونات المظلة/المظلة الخارجية، والتي تساعد على توسيع المنطقة المغطاة إلى ما وراء الجسم الرئيسي.

يجب تأكيد جانب الفتح النهائي وجانب العرض وترتيب الستائر واتجاه الوصول وفقًا لتخطيط FOH المقصود.

مكونات النظام الأساسي والوصول

يتم تشكيل منصة العمل باستخدام ألواح معيارية ومكونات الوصول.

يتضمن BOQ ما يلي:

• ألواح المنصة – 0.2780 م × 84 قطعة

• لوح خشبي مفتوح من الألومنيوم + الخشب – 2.0000 م × 1 قطعة

• سلم ألومنيوم عالي التحمل - قطعة واحدة

تشير هذه المكونات إلى أن الكابينة مخصصة للعمل كمساحة عمل فنية يمكن الوصول إليها من قبل المشغلين والمعدات.

اعتمادًا على التصميم النهائي للحدث، يمكن استخدام المساحة الداخلية من أجل:

• خلط الصوت

• التحكم في الإضاءة

• التحكم بالفيديو

• عرض الإنتاج

• الاتصالات

• التنسيق الفني للحدث

للحصول على سياقات أوسع لاستخدام الحدث، راجع صفحة
حدث الحفلة الموسيقية الخاصة بنا .

الهيكل الأساسي المساعد السفلي

يشتمل جدول الكميات أيضًا على حزمة هيكل أساسي سفلي منفصل:

• المعايير الرأسية الأساسية – 1.0000 م × 6 قطع

• الدفاتر الأساسية – 2.0000 م × 10 قطع

• الأقواس القطرية الأساسية – 2.8300 م × 12 قطعة

• ألواح القاعدة – 2.0000 م × 12 قطعة

يشير هذا إلى أن المنتج لا يشتمل فقط على هيكل FOH العلوي، بل يتضمن أيضًا حزمة دعم هيكلية سفلية كجزء من التكوين الكامل للمشروع.

بالإضافة إلى ذلك، يتضمن جدول الكميات ما يلي:

• مواسير فولاذية صابورة 50×2 مم + ملحقات – 4.0000 م × 2 قطعة

يمكن إدراج هذه المكونات المرتبطة بالصابورة كجزء من المنتج المتوفر، ولكن لا ينبغي تقديمها كحل تثبيت عالمي أو تم التحقق منه لكل عملية تركيب.

التطبيقات النموذجية

يمكن استخدام هيكل FOH الهجين مقاس 6 م × 4 م من أجل:

• السيطرة على الحفل FOH

• الأكشاك الفنية للمهرجان

• أوضاع التحكم بالصوت

• مناطق التحكم في الإضاءة

• مساحات عمل التحكم بالفيديو

• أكشاك قيادة الأحداث المؤقتة

• ملاجئ العمليات الفنية الخارجية

بالمقارنة مع كابينة FOH الأصغر مقاس 2 م × 2 م أو 2 م × 6 م، فإن هذا الإصدار يوفر مساحة عمل أوسع وحزمة حاوية أكثر اكتمالاً.

تعبئة الوزن: 2700 كجم

حجم التعبئة: 11CBM

BOQ – فاتورة الكميات

حزمة المنتج كاملة

منتج FOH هذا ليس مجرد إطار سقالة وليس مجرد سقف من الألومنيوم.

الحزمة الكاملة تجمع بين:

الهيكل الرئيسي Ringlock
+
منصة عمل معيارية
+
سلم وصول
+
إطار سقف من الألومنيوم أحادي المنحدر
+
غطاء من القماش المشمع للسقف
+
حاوية ستائر جانبية وأمامية / خلفية
+
مكونات تمديد المظلة / المظلة
+
هيكل قاعدة سفلي مساعد
+
مكونات أنابيب فولاذية متعلقة بالصابورة

هذا هو السبب في أنه يناسب موقع dragontruss.com بشكل جيد كمنتج DragonStage الهجين FOH.

خيارات التصنيع المخصصة

التكوين 6 م × 4 م × 5 م الموضح هنا هو تخطيط مخصص واحد.

يمكن تخصيص DragonStage:

• عرض كشك

• عمق كشك

• ارتفاع الجانب

• سقف منخفض / نقاط عالية

• اتجاه السقف

• عدد مستويات العمل

• ترتيب الستار

• منطقة غطاء السقف

• حجم المظلة

• نوع الوصول

• تكوين المنصة

• فتحات الكابلات

• جانب المشاهدة

• الهيكل الأساسي المساعد

• الانتهاء من السطح

بالنسبة لهياكل الأحداث المؤقتة غير القياسية، راجع خدمة
الإنتاج المسرحي المخصصة لدينا .

ما هي المعلومات المطلوبة للاقتباس؟

للحصول على كابينة FOH هجينة مماثلة، يرجى تقديم:

• العرض والعمق المطلوب

• الارتفاع الجانبي المطلوب

• الحد الأقصى المطلوب لارتفاع السقف

• استخدام داخلي أو خارجي

• عدد المشغلين

• معدات الصوت والإضاءة أو الفيديو المستخدمة

• متطلبات الستارة / الضميمة

• مطلوب الجانب المفتوح

• نوع الوصول والموقع

• موقع التثبيت

• حالة الأرض

• الكمية المطلوبة

• الرسومات أو الصور المرجعية

بالنسبة للمشاريع الخارجية، يجب أيضًا تأكيد حالة الموقع ومتطلبات الاستقرار قبل الموافقة على التكوين النهائي.

ملاحظة فنية هامة

تصف الأبعاد وBOQ في هذه الصفحة تكوين المنتج المؤكد لكشكة FOH هذه.

لا يثبتون :

• سعة تحميل المنصة

• سعة تحميل السقف

• مقاومة الرياح

• متطلبات الصابورة

• متطلبات التثبيت

• عامل الأمان

• الشهادة الهيكلية

• الموافقة الهندسية

• موافقة الامتثال المحلي

يتضمن جدول الكميات مكونات أنابيب الصابورة، ولكن لم يتم توفير حساب صابورة تم التحقق منه. ولهذا السبب، تسجل هذه الصفحة تكوين المنتج فقط ولا تحوله إلى نتيجة هندسية عالمية.

التعليمات

ما هو حجم كابينة التحكم FOH هذه؟

تبلغ أبعاد الكابينة حوالي 6 أمتار عرضًا × 4 أمتار عمقًا ، ويبلغ الحد الأقصى لارتفاع الهيكل حوالي 5 أمتار.

ما نوع السقف الذي يستخدمه؟

ويستخدم سقفًا منحدرًا واحدًا ، حيث يرتفع السقف من حوالي 4 أمتار في الجانب المنخفض إلى حوالي 5 أمتار في الجانب العلوي.

هل الهيكل Ringlock بالكامل؟

لا، إنه منتج هجين . يستخدم الهيكل الهيكلي الرئيسي مكونات Ringlock، بينما يستخدم نظام السقف مكونات إطار من الألومنيوم.

هل الستائر متضمنة؟

نعم. وفقًا لجدول الكميات، يشتمل الهيكل على ستائر جانبية، ولوحة ستارة أمامية/خلفية، ومشمع للسقف الرئيسي، ومظلة إضافية من القماش المشمع.

هل الوصول مشمول؟

نعم. تتضمن الحزمة سلمًا واحدًا من الألومنيوم للخدمة الشاقة ومكونًا خشبيًا مفتوحًا للمنصة.

هل يمكن تخصيص كشك FOH هذا؟

نعم. يمكن تخصيص العرض والعمق والارتفاع وتصميم السقف وترتيب الستائر وحجم المظلة ونوع الوصول وتكوين المنصة.

هل الصابورة متضمنة؟

يشتمل BOQ على أنبوبين من الصلب الصابورة بطول 4 أمتار 50 × 2 مم مع الملحقات. ومع ذلك، لا يزال يتعين تحديد متطلبات الصابورة الفعلية وفقًا لظروف التثبيت.

ما الفرق بين هذا المنتج وبرج FOH؟

من الأفضل وصف هذا المنتج على أنه كابينة تحكم FOH وليس برجًا لأن وظيفته هي توفير مساحة عمل فنية مغطاة مع منصة وسقف ومحاطة، بدلاً من برج مشغل طويل متعدد المستويات.
