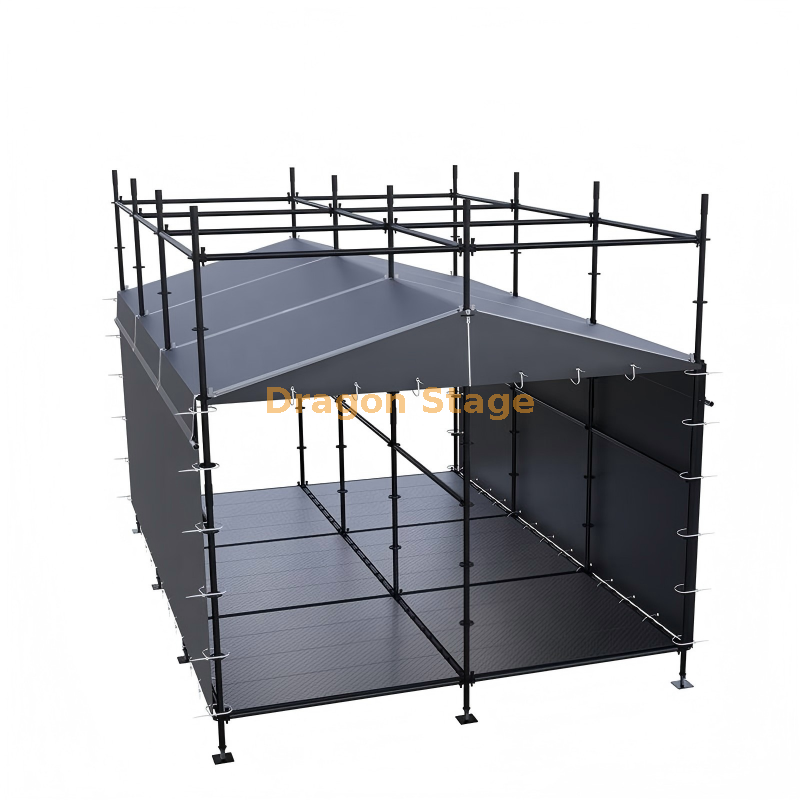

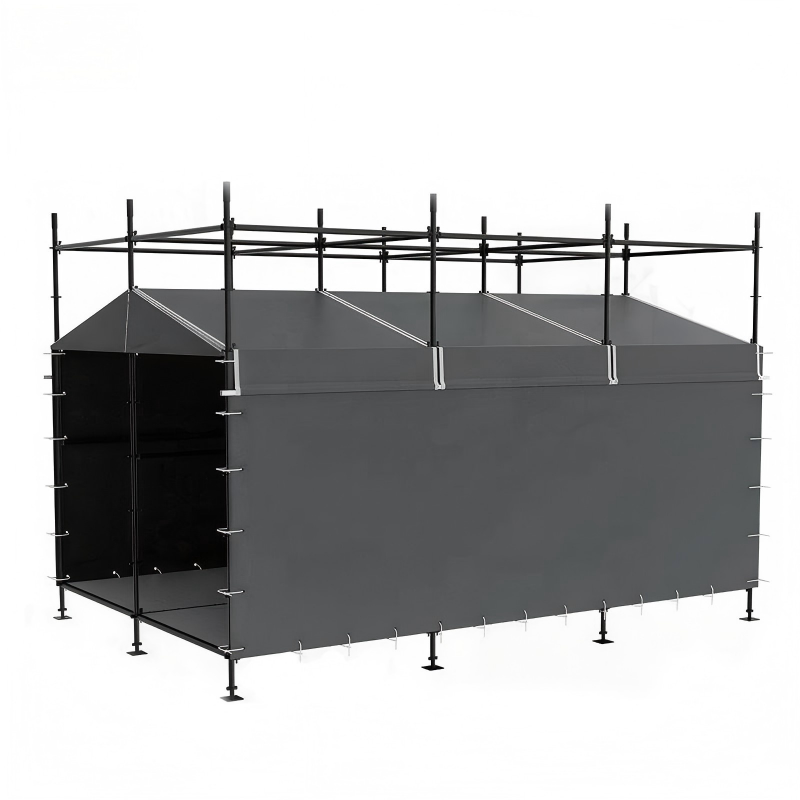

إن كشك التحكم Hybrid Ringlock FOH مقاس 4 م × 6 م عبارة عن هيكل أمامي مخصص لتطبيقات الحفلات الموسيقية والمهرجانات والأحداث المباشرة والتحكم في الإنتاج.

تم بناء هيكل المقصورة الرئيسية من نظام Ringlock المعياري ، في حين يستخدم السقف المائل إطارًا منفصلاً من الألومنيوم . يسمح هذا المزيج بتوفير هيكل المقصورة وأرضية العمل والعلبة ومكونات السقف كحزمة حدث مؤقت منسقة واحدة.

الأبعاد المؤكدة لهذا التكوين هي:

• العرض: 4 م

• العمق: 6 م

• ارتفاع الهيكل الإجمالي: 3 م

• ارتفاع الجانب/الإفريز: 2 م

• ارتفاع حافة السقف: 2.5 م

يشتمل الهيكل أيضًا على القماش المشمع للسقف، وألواح الستائر الجانبية والخلفية/الأمامية، وعوارض السقف المصنوعة من الألومنيوم، وألواح المنصة، والدعامات القطرية، ومكونات أنابيب الصابورة الفولاذية وفقًا لجداول الكميات الموردة.

توفر DragonStage هياكل مؤقتة معيارية أخرى من خلال مجموعة منتجات Ringlock Structure System الخاصة بنا.

المواصفات الرئيسية

Ringlock FOH الهيكل الرئيسي

يستخدم إطار عمل الكابينة الأساسي مكونات Ringlock المعيارية.

بالنسبة لهذا التكوين 4 م × 6 م، تشتمل مكونات Ringlock المتوفرة على معايير رأسية ودفاتر أفقية وأقواس قطرية.

يتيح النظام المعياري إعداد كابينة FOH من مكونات قابلة للتكرار بدلاً من تصنيعها كغرفة ملحومة دائمة واحدة.

يعد هذا مفيدًا لشركات الأحداث التي تتطلب نقل الهياكل وتجميعها وتفكيكها وإعادة استخدامها بين عمليات الإنتاج.

بالنسبة للهياكل المؤقتة الأخرى المعتمدة على Ringlock، راجع نظام هيكل Ringlock الخاص بنا.

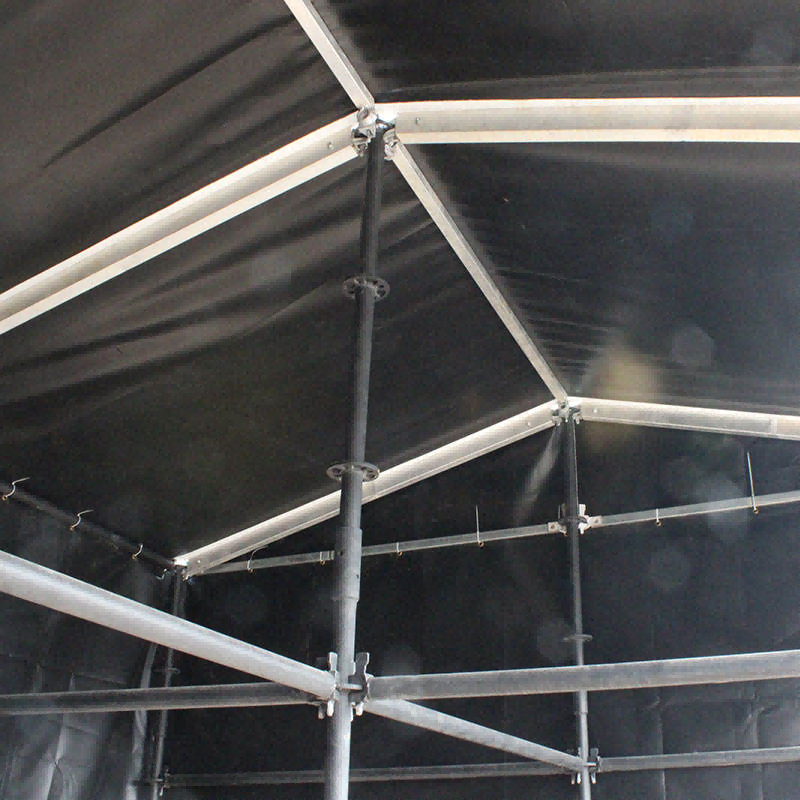

إطار سقف مائل من الألومنيوم

بدلاً من استمرار أعضاء Ringlock في سطح السقف، يستخدم هذا التكوين عوارض سقف مخصصة من الألومنيوم وعوارض متصلة.

تتضمن حزمة السقف المصنوع من الألومنيوم ما يلي:

• 8 × كمرات سقف ألمنيوم 2.2361 م

• 9 × كمرات ربط سقف ألمنيوم 2.0000م

تعمل هذه المكونات على إنشاء هندسة السقف المائل فوق المقصورة التي تبلغ مساحتها 4 م × 6 م.

ارتفاعات السقف المؤكدة هي تقريبًا:

2 م على الجوانب
و
2.5 م على التلال

بينما يمتد هيكل Ringlock الكامل إلى ارتفاع إجمالي يبلغ حوالي 3 أمتار.

بالنسبة لمكونات هيكل الحدث الأخرى المصنوعة من الألومنيوم، راجع مجموعة تروس الألومنيوم الخاصة بنا .

سقف من القماش المشمع وستارة

يشتمل هيكل FOH على مكونات تغطي القماش للسقف والعلبة.

وفقا لجدول الكميات الموردة:

• مشمع السقف الرئيسي: 11.9443 م² × 3 قطع

• مشمع مثلث: 1.0000 م² × 2 قطعة

• ستارة جانبية: 12.0000 م² × 2 قطعة

• لوحة الستارة الأمامية / الخلفية: 8.0000 م² × 1 قطعة

يوفر ترتيب الستائر منطقة عمل فنية أكثر حماية من منصة Ringlock المفتوحة.

بالنسبة للإنتاج الفعلي، يمكن تأكيد فتحة المدخل المطلوبة، ومسارات الكابلات، وجانب المراقبة، وموضع الستارة، ودرجة الغلق وفقًا لمتطلبات تشغيل FOH.

منصة أرضية FOH

يستخدم الجزء الداخلي من الكابينة ألواحًا معيارية لإنشاء أرضية العمل.

وفقا لجدول الكميات الحالي:

مواصفات اللوح 0.2780 م × 42 قطعة

لا يوفر جدول الكميات تصنيفًا معتمدًا للحمل الأرضي، لذلك لا تقوم هذه الصفحة بتعيين حمل محدد مسموح به.

عند اقتباس هيكل FOH مماثل، يجب على العملاء إخبار DragonStage بالمعدات التي سيتم وضعها بداخلها، مثل:

• خلط لوحات المفاتيح

• وحدات التحكم في الإضاءة

• أجهزة الكمبيوتر

• معدات معالجة الصوت

• رفوف التحكم

• جداول المشغلين

• المعدات التقنية الأخرى

تساعد هذه المعلومات في تأكيد التكوين النهائي المطلوب.

مصممة للتحكم في الأحداث أمام المنزل

يتم وضع هياكل FOH عادةً داخل الجمهور أو منطقة الإنتاج لتوفير مساحة عمل فنية مخصصة لمشغلي الأحداث.

يمكن استخدام هذا التكوين 4 م × 6 م من أجل:

• التحكم في خلط الصوت

• التحكم في الإضاءة

• التحكم بالفيديو

• عرض الإنتاج

• التنسيق الفني للحدث

• تشغيل الحفل FOH

للحصول على تطبيقات الأحداث المباشرة الأوسع نطاقًا، راجع حلول الحفلات الموسيقية الخاصة بنا .

رينجلوك الهجين + حزمة منتجات الألومنيوم

يتم توفير هذا المنتج على هيئة أكثر من مجرد كشك سقالة بسيط.

الحزمة الكاملة تجمع بين:

إطار Ringlock
+
أرضية عمل معيارية
+
إطار سقف مائل من الألومنيوم
+
غطاء مشمع للسقف
+
حاوية ستارة جانبية
+
مكونات أنابيب فولاذية متعلقة بالصابورة

بالنسبة إلى DragonStage، تتمثل ميزة هذا التكوين في أنه يمكن للعملاء شراء مكونات الأحداث المؤقتة المختلفة كحزمة منتج منسقة واحدة.

يمكن تعديل التكوين الدقيق لأبعاد المقصورة المختلفة أو المتطلبات الفنية.

تعبئة الوزن: 1500 كجم

حجم التعبئة: 4CBM

BOQ – فاتورة الكميات

خيارات التصنيع المخصصة

إن FOH 4m × 6m الموضح هنا هو تكوين مخصص واحد.

يمكن لـ DragonStage تعديل:

• عرض كشك

• عمق كشك

• ارتفاع العمل

• ارتفاع الهيكل الكلي

• ارتفاع السقف

• أبعاد إطار السقف

• تخطيط الستار

• موقف المدخل

• تكوين الكلمة

• ترتيب خليج Ringlock

• تكوين غطاء السقف

• فتحات الوصول إلى المعدات

• مواضع توجيه الكابلات

بالنسبة لهياكل الأحداث غير القياسية الأخرى، راجع إمكانية إنتاج المرحلة المخصصة لدينا .

ما هي المعلومات المطلوبة للحصول على عرض أسعار FOH مخصص؟

للحصول على كشك FOH مماثل، يرجى تقديم:

• العرض والعمق المطلوب

• ارتفاع العمل المطلوب

• استخدام داخلي أو خارجي

• عدد المشغلين

• المعدات التي سيتم تركيبها في الداخل

• مطلوب جوانب مفتوحة ومغلقة

• موقف المدخل

• متطلبات الوصول إلى الكابل

• متطلبات غطاء السقف

• موقع التثبيت

• حالة الأرض

• فترة الاستخدام المطلوبة

• الرسم الحالي أو الصورة المرجعية

إذا كان سيتم تركيب الكشك في الهواء الطلق، فيجب أيضًا تأكيد المتطلبات البيئية ومتطلبات التثبيت الخاصة بالمشروع قبل تحديد التكوين النهائي.

ملاحظة فنية هامة

تصف الأبعاد وBOQ في هذه الصفحة تكوين المنتج المؤكد المقدم لكابينة FOH هذه.

لا يثبتون:

• سعة الحمولة الأرضية

• سعة تحميل السقف

• مقاومة الرياح

• وزن الصابورة المطلوبة

• متطلبات التثبيت على الأرض

• عامل الأمان

• الشهادة الهيكلية

• الموافقة التنظيمية المحلية

على وجه الخصوص، تشتمل فاتورة الكميات على أنابيب صابورة فولاذية مقاس 50×2 مم وملحقاتها ، ولكن لم يتم توفير وزن الصابورة الذي تم التحقق منه أو متطلبات التثبيت الخاصة بالمشروع. ولذلك لا ينبغي تقديمها كحل صابورة عالمي لكل عملية تركيب.

التعليمات

ما هو حجم كابينة التحكم FOH هذه؟

تبلغ أبعاد الكابينة حوالي 4 أمتار عرضًا × 6 أمتار عمقًا ، مع ارتفاع إجمالي لهيكل Ringlock يبلغ حوالي 3 أمتار.

ما هو ارتفاع السقف؟

يبلغ ارتفاع الجانب / الإفريز حوالي 2 متر ، في حين يصل ارتفاع السقف إلى حوالي 2.5 متر.

هل الهيكل كامل مصنوع من Ringlock؟

لا، إنه منتج هجين. يستخدم هيكل الكابينة الرئيسية مكونات Ringlock، بينما يستخدم السقف المائل عوارض سقف منفصلة من الألومنيوم.

هل الستائر متضمنة؟

نعم. يشتمل جدول الكميات الحالي على القماش المشمع للسقف، وألواح السقف المثلثة، وستارة جانبية، ولوحة ستارة أمامية/خلفية واحدة.

هل الارضية مشمولة؟

نعم. يتضمن التكوين الحالي 42 لوحًا للمنصة وفقًا لجدول الكميات المتوفر.

هل يمكن تخصيص أبعاد FOH؟

نعم. يمكن تخصيص العرض والعمق والارتفاع وتكوين السقف وترتيب الستائر وتصميم الأرضية ومواضع الوصول.

هل يمكن وضع معدات التحكم بالصوت والإضاءة بالداخل؟

تم تصميم الكابينة لتطبيقات التحكم الفني FOH، ولكن يجب توفير قائمة المعدات الفعلية والوزن قبل تأكيد التكوين النهائي.

هل تم تضمين نظام الصابورة؟

يحتوي جدول الكميات الحالي على أنبوبي صابورة فولاذيين بطول 6 أمتار مقاس 50 × 2 مم مع الملحقات. لا يزال يتعين تحديد متطلبات الصابورة أو التثبيت الفعلية وفقًا لظروف التثبيت.
