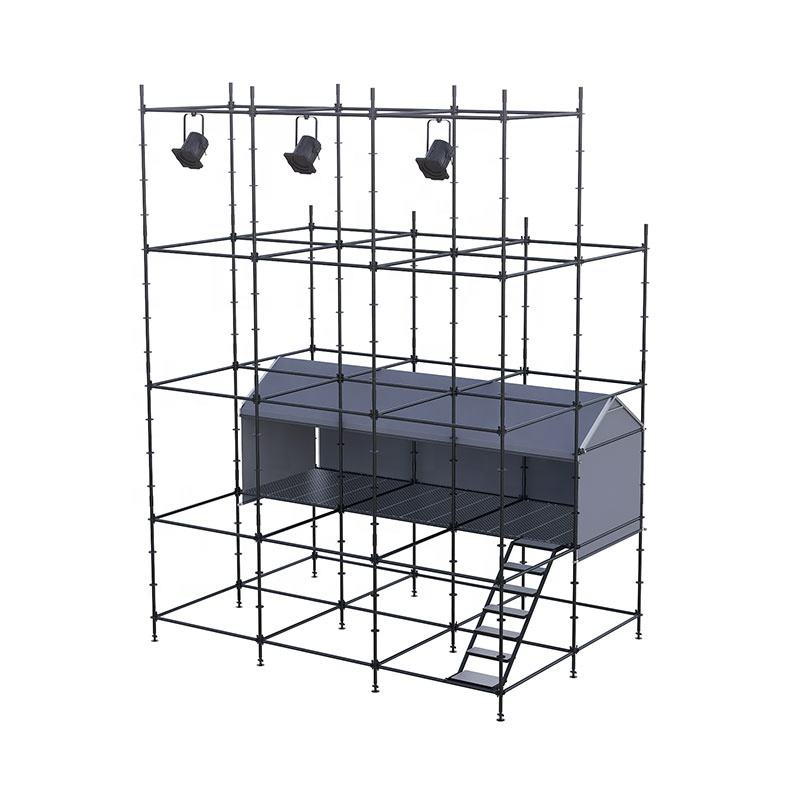

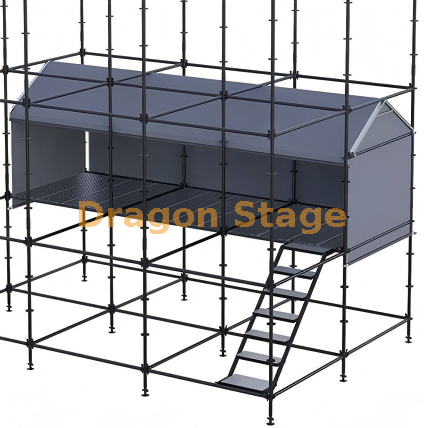

إن DragonStage 2m × 6m Hybrid Ringlock FOH Control Booth عبارة عن مساحة عمل فنية مخصصة مصممة لعمليات Front of House في الحفلات الموسيقية والمهرجانات وإنتاج الأحداث المؤقتة.

يستخدم الكابينة الرئيسية هيكل Ringlock المعياري، في حين يستخدم نظام التغطية العلوي إطار سقف منفصل من الألومنيوم لإنشاء سقف الجملون المركزي.

أبعاد المقصورة المؤكدة هي:

العرض: 2 م
العمق: 6 م
ارتفاع الجانب/الارتفاع: 2 م
حافة السقف المركزي: 3 م
الحد الأقصى لارتفاع السقف: 3 م

بالمقارنة مع كابينة FOH المدمجة مقاس 2 م × 2 م، يوفر عمق 6 م مساحة عمل طولية أكبر بكثير لوحدات التحكم والمشغلين الفنيين ومعدات إنتاج الأحداث.

تشتمل الحزمة الحالية أيضًا على ألواح المنصات، ونظام السقف المصنوع من الألومنيوم، والقماش المشمع للسقف، والستائر الجانبية والنهاية، والوصول إلى السلالم الفولاذية، ومكونات الأنابيب الفولاذية المرتبطة بالصابورة.

للتعرف على الهياكل المؤقتة المعيارية الأخرى، راجع نظام هيكل Ringlock الخاص بنا.

المواصفات الرئيسية

منطقة عمل طويلة 2 م × 6 م

تتميز الكابينة بمساحة ضيقة ولكن ممدودة تبلغ 2 م × 6 م.

يكون هذا التكوين مفيدًا عندما يحتاج فريق إنتاج الحدث إلى مساحة أكبر للمعدات ولكنه لا يتطلب غرفة تحكم واسعة.

يمكن أن يوفر العمق البالغ 6 أمتار مساحة لمواضع مختلفة للمعدات الفنية، اعتمادًا على التصميم النهائي، مثل:

• وحدات تحكم خلط الصوت

• وحدات التحكم في الإضاءة

• معدات التحكم بالفيديو

• أجهزة الكمبيوتر والشاشات

• معدات الاتصالات

• رفوف فنية

• مناصب عمل المشغل

يجب توفير الأبعاد والأوزان الفعلية للمعدات عند الطلب حتى يمكن مطابقة المنصة النهائية وترتيب الوصول مع الاستخدام المقصود.

الهيكل الرئيسي Ringlock

يستخدم جسم الكابينة الأساسي إطار Ringlock المعياري.

يسمح Ringlock بتجميع الهيكل من معايير ودفاتر وأقواس ومكونات قابلة لإعادة الاستخدام بدلاً من تصنيعه كإطار واحد دائم.

وهذا يجعل النظام مناسبًا لشركات الفعاليات المؤقتة التي تقوم بشكل متكرر بما يلي:

النقل → التجميع → الاستخدام → التفكيك → التخزين → إعادة الاستخدام

نفس المعدات عبر مشاريع مختلفة.

لا يتم تضمين كميات Ringlock في جدول الكميات المقدم لهذه الصفحة ، لذلك يجب على DragonStage إعداد قائمة مكونات Ringlock النهائية من رسم الإنتاج المعتمد بدلاً من تقديرها من الصورة المقدمة.

إطار سقف الجملون الألومنيوم

يستخدم السقف إطارًا منفصلاً من الألومنيوم بدلاً من مجرد تغطية الجزء العلوي من هيكل Ringlock بطبقة مسطحة.

يتضمن BOQ ما يلي:

• 8 × 1.4142 م عوارض سقف من الألومنيوم

• عوارض توصيل للسقف من الألومنيوم مقاس 9 × 2.0000 م

يشكلون معًا إطار السقف المتكرر على طول عمق 6 أمتار للمقصورة.

يرتفع السقف من حوالي 2 متر على الجانبين إلى حوالي 3 أمتار عند الحافة المركزية ، مما يخلق شكلاً جانبيًا متماثلًا للجملون / الإطار A.

تقوم DragonStage أيضًا بتصنيع تروس الألومنيوم ومكونات هيكل الأحداث المصنوعة من الألومنيوم ذات الصلة للمشاريع المؤقتة المخصصة.

نظام سقف مشمع من ثلاثة أقسام

يحتوي جدول الكميات الحالي على:

8.6569 م² مشمع سقف × 3 قطع

بدلاً من لوح سقف واحد كبير.

يتوافق هذا مع التكوين المعياري للكابينة بطول 6 أمتار، حيث يمكن تقسيم غطاء السقف إلى أقسام يمكن التحكم فيها.

تتضمن الحزمة أيضًا:

0.5 م² مشمع مثلث × 2 قطعة

للمناطق نهاية الجملون.

يجب أن يتبع ترتيب التماس والتثبيت والتداخل الدقيق رسم التصنيع النهائي.

حاوية الستارة الجانبية والنهاية

على عكس التكوين الأصغر حجمًا المفتوح 2×2m FOH، فإن هذا المنتج يشتمل على ألواح ستائر.

يحتوي جدول الكميات الحالي على:

• ستارة جانبية: 12 م² × 1 قطعة

• ستارة أمامية / خلفية: 4 م² × 2 قطعة

تسمح هذه الألواح للكابينة بتشكيل منطقة عمل فنية أكثر انغلاقًا.

اعتمادًا على متطلبات الحدث الفعلية، يمكن للعملاء تحديد الجانب الذي يجب أن يظل مفتوحًا لـ:

• خط رؤية المشغل

• الوصول إلى المعدات

• توجيه الكابل

• تهوية

• الدخول والخروج

ولذلك ينبغي تأكيد ترتيب الستارة مع الاتجاه المقصود لكابينة FOH.

أرضية عمل معيارية

يتضمن BOQ ما يلي:

21 لوحًا خشبيًا - مواصفات 0.2780 م

لتشكيل أرضية العمل.

يوفر تصميم المنصة الطويلة السطح للمشغلين والمعدات التقنية داخل حجرة FOH.

لا تشتمل المعلومات المقدمة على تقييم تحميل النظام الأساسي الذي تم التحقق منه، لذلك لا تطالب هذه الصفحة بتحميل محدد مسموح به.

بالنسبة لوحدات التحكم الثقيلة أو الرفوف أو المعدات الأخرى، يجب على العملاء تقديم وزن المعدات قبل تأكيد التكوين النهائي.

الوصول إلى الدرج الفولاذي

يتضمن هذا التكوين:

1 × 2 م × 2 م وحدة درج فولاذي

للوصول إلى منصة العمل.

يعد هذا اختلافًا مهمًا عن مقصورات FOH الصغيرة جدًا الموجودة على مستوى الأرض أو ذات الوصول المنخفض.

يمكن توفير الدرج كجزء من حزمة FOH الكاملة بحيث لا يحتاج العميل إلى توفير نظام وصول غير ذي صلة بشكل منفصل.

يجب تحديد موضع السلم النهائي وفقًا لما يلي:

• اتجاه كشك

• وصول المشغل

• تداول الجمهور

• طرق الكابلات

• مساحة التثبيت المتاحة

مكونات الأنابيب الفولاذية ذات الصلة بالصابورة

يتضمن BOQ الحالي أيضًا ما يلي:

2 × 6 م أنابيب صابورة فولاذية بطول 50 × 2 مم مع الملحقات

كجزء من حزمة المنتج.

يتم توفير هذه المكونات للنظام الذي تم تكوينه، لكن وجودها لا يحدد وزن الصابورة الذي تم التحقق منه أو حل التثبيت الخارجي الشامل.

تعتمد طريقة التثبيت المطلوبة على بيئة التثبيت الفعلية وحالة الأرض وحالة الرياح والتكوين النهائي للهيكل.

وزن التعبئة: 400 كجم

حجم التعبئة: 1.5CBM

BOQ – فاتورة الكميات

ملاحظة: لم يتم تضمين كميات مكونات الإطار الرئيسي Ringlock في فاتورة الكميات المقدمة لوصف هذا المنتج، وبالتالي لم يتم تقديرها هنا.

حزمة توريد FOH كاملة

يمكن توفير المنتج كحزمة متكاملة للمناسبات المؤقتة تتكون من:

الهيكل الرئيسي Ringlock
+
منصة عمل معيارية
+
إطار سقف الجملون من الألومنيوم
+
غطاء سقف من ثلاثة أقسام
+
القماش المشمع بنهاية الجملون
+
ستائر جانبية ونهاية
+
درج وصول فولاذي
+
مكونات الأنابيب المتعلقة بالصابورة

بالنسبة للمشتري، الميزة العملية هي أنه يمكن إعداد هذه الأجزاء كمشروع واحد بدلاً من توفير إطار سقالة وسقف وأرضية وستائر ودرج وصول بشكل منفصل.

بالنسبة لأنظمة الأحداث المؤقتة والمرحلة الأخرى، راجع منتجات Stage Truss الخاصة بنا .

التطبيقات النموذجية

هيكل FOH مقاس 2 م × 6 م مناسب لتطبيقات مثل:

• واجهة الحفلة الموسيقية من المنزل

• الرقابة الفنية للمهرجان

• مناطق خلط الصوت

• أوضاع التحكم في الإضاءة

• التحكم في إنتاج الفيديو

• مساحات عمل أوامر الحدث

• أكشاك فنية مؤقتة

للحصول على تطبيقات أوسع للحفلات الموسيقية والإنتاج المباشر، راجع صفحة أحداث الحفلة الموسيقية الخاصة بنا.

خيارات التصنيع المخصصة

تمثل الأبعاد الموضحة هنا هذا التكوين المخصص المحدد.

يمكن لـ DragonStage تعديل:

• عرض كشك

• عمق كشك

• ارتفاع المنصة

• ارتفاع الجانب/الجانب

• ارتفاع حافة السقف

• تخطيط إطار السقف

• عدد أقسام السقف

• ترتيب الستار

• جوانب مفتوحة

• موقف الدرج

• تكوين المنصة

• فتحات الكابلات

• فتحات الوصول إلى المعدات

• الانتهاء من السطح

بالنسبة لهياكل الأحداث غير القياسية، راجع إمكانية إنتاج المرحلة المخصصة لدينا .

ما هي المعلومات التي نحتاجها لعرض الأسعار؟

للحصول على هيكل FOH مماثل، يرجى تقديم:

• عرض وعمق المقصورة المطلوبة

• ارتفاع منصة العمل

• ارتفاع الجانب/الجانب

• الحد الأقصى لارتفاع السقف

• عدد المشغلين

• أبعاد وحدة الخلط

• أبعاد وأوزان المعدات الأخرى

• جوانب الستارة المطلوبة

• مطلوب جانب العرض المفتوح

• موقف الدرج

• متطلبات توجيه الكابلات

• استخدام داخلي أو خارجي

• موقع التثبيت

• حالة الأرض

• الكمية المطلوبة

• الرسومات الموجودة أو الصور المرجعية

بالنسبة إلى FOH الطويلة والضيقة نسبيًا مثل هذا التكوين 2 م × 6 م، يكون ترتيب المعدات مهمًا بشكل خاص ، لأن عمق وحدة التحكم ودوران المشغل وموضع السلم يمكن أن يؤثر على مقدار المساحة الداخلية القابلة للاستخدام المتبقية.

ملاحظة فنية هامة

تتضمن المعلومات المؤكدة لهذا المنتج ما يلي:

• مساحة 2م×6م

• ارتفاع الجانب/الارتفاع 2 متر

• ارتفاع الحافة المركزية 3م

• Ringlock + هيكل هجين من الألومنيوم

• 21 لوح منصة

• مكونات سقف الألمنيوم

• حزمة القماش المشمع والستائر

• درج الوصول الصلب

• الأنابيب الفولاذية ذات الصلة بالصابورة

المعلومات المقدمة لا تثبت:

• سعة تحميل المنصة

• سعة تحميل السقف

• مقاومة الرياح

• وزن الصابورة المطلوبة

• متطلبات التثبيت

• عامل الأمان

• الشهادة الهيكلية

• الامتثال للتعليمات البرمجية المحلية

• الموافقة الهندسية

تعتمد هذه المتطلبات على التكوين الفعلي للمشروع والمعدات وموقع التثبيت والظروف الهندسية.

التعليمات

ما هو حجم كابينة التحكم FOH هذه؟

يبلغ عرض الكابينة حوالي 2 متر × عمق 6 متر ، مع ارتفاع الجوانب 2 متر وسقف مركزي بارتفاع 3 أمتار.

ما نوع السقف الذي يستخدمه؟

إنه يستخدم سقفًا الجملون / الإطار A ، ينحدر من التلال المركزية التي يبلغ ارتفاعها 3 أمتار إلى الجوانب التي يبلغ ارتفاعها 2 متر.

هل الهيكل كامل مصنوع من Ringlock؟

لا، إنه منتج هجين. يشكل Ringlock هيكل المقصورة الرئيسي، في حين تشكل مكونات الألومنيوم المنفصلة إطار السقف.

هل أرضية العمل متضمنة؟

نعم. يشتمل جدول الكميات الحالي على 21 لوحًا معياريًا للمنصة.

هل تشمل ستائر الطقس؟

نعم. يشتمل هذا التكوين على ستارة جانبية بمساحة 12 مترًا مربعًا، ولوحتي ستائر أمامية/خلفية بمساحة 4 متر مربع، وثلاثة أقسام من القماش المشمع بالسقف، ولوحتين الجملون المثلثين.

هل يشمل الوصول إلى الدرج؟

نعم. تتضمن الحزمة الحالية مجموعة سلالم فولاذية مقاس 2 م × 2 م.

هل يمكن توفير الكابينة بدون ستائر؟

نعم. يمكن تغيير تكوين الستارة وفقًا للجوانب المفتوحة والمغلقة التي يطلبها العميل.

هل يستطيع DragonStage تصنيع أحجام FOH أخرى؟

نعم. يمكن تخصيص العرض والعمق وارتفاع السقف وتصميم المنصة وتكوين السقف والسلالم والسياج وفقًا للمعدات ومتطلبات الحدث.
