إن كشك التحكم المدمج Ringlock FOH مقاس 2 م × 2 م عبارة عن هيكل تحكم فني مؤقت صغير مصمم لتطبيقات الأحداث حيث لا يلزم سوى منطقة عمل محدودة.

يستخدم الكابينة الرئيسية هيكل Ringlock المعياري ، في حين يشتمل السقف العلوي على مكون سقف من الألومنيوم لتشكيل شكل A-frame / الجملون.

الأبعاد المؤكدة هي:

• العرض: 2 م

• العمق: 2 م

• ارتفاع الجانب/الإفريز: 2 م

• ارتفاع حافة السقف: 3 م

• الحد الأقصى للارتفاع الإجمالي: 3 م

على عكس برج FOH المغلق الأكبر حجمًا، يظل هذا التكوين مدمجًا وبسيطًا نسبيًا. تتضمن فاتورة الكميات الحالية الإطار الهيكلي، وألواح أرضية العمل، وإطار السقف، ومشمع السقف، والأنابيب الفولاذية المتعلقة بالصابورة، ولكنها لا تشمل ألواح الستائر الجانبية أو الأمامية/الخلفية.

للتعرف على الهياكل المؤقتة المعيارية الأخرى، راجع نظام هيكل Ringlock الخاص بنا.

المواصفات الرئيسية

مساحة عمل مدمجة 2 م × 2 م FOH

توفر الكابينة مساحة عمل 2 م × 2 م.

وهذا يجعلها مناسبة للمشاريع التي لا تتطلب هيكل FOH كبير متعدد المشغلين.

اعتمادًا على ترتيب معدات العميل، يمكن استخدام المنطقة الداخلية من أجل:

• معدات التحكم بالصوت

• وحدة التحكم في الإضاءة

• معدات التحكم بالفيديو

• أجهزة الكمبيوتر المحمول والاتصالات

• محطة عمل صغيرة لإنتاج الأحداث

بالنسبة للإنتاج الأكبر، يمكن توسيع الأبعاد وفقًا لعدد المشغلين والمعدات المطلوبة.

الإطار الرئيسي Ringlock المعياري

يستخدم الهيكل الداعم الرئيسي مكونات Ringlock.

وفقًا لجدول الكميات الحالي، تتضمن حزمة Ringlock ما يلي:

• معايير رأسية 4 × 2 م

• 4 × 2 م دفاتر أفقية

• 4 × 1.5 م أقواس قطرية

يحافظ الترتيب المدمج على قائمة المكونات الأساسية بسيطة نسبيًا ويسمح بتفكيك المقصورة إلى قطع معيارية للنقل والاستخدام المتكرر للحدث.

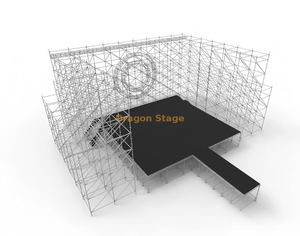

يمكن لـ DragonStage أيضًا تصنيع تكوينات أكبر لنظام Ringlock Stage System للمشاريع التي تتطلب منصات أكبر أو هياكل أحداث أكثر تعقيدًا.

ارتفاع الجوانب 2 م مع حافة السقف المركزي 3 م

يستخدم هذا المنتج سقف مائل متماثل.

يصل الجانبان تقريبًا إلى:

ارتفاع 2M

بينما تصل حافة السقف الأوسط إلى:

3M مرتفع

لذلك ينحدر السقف للأسفل من التلال المركزية نحو الجانبين.

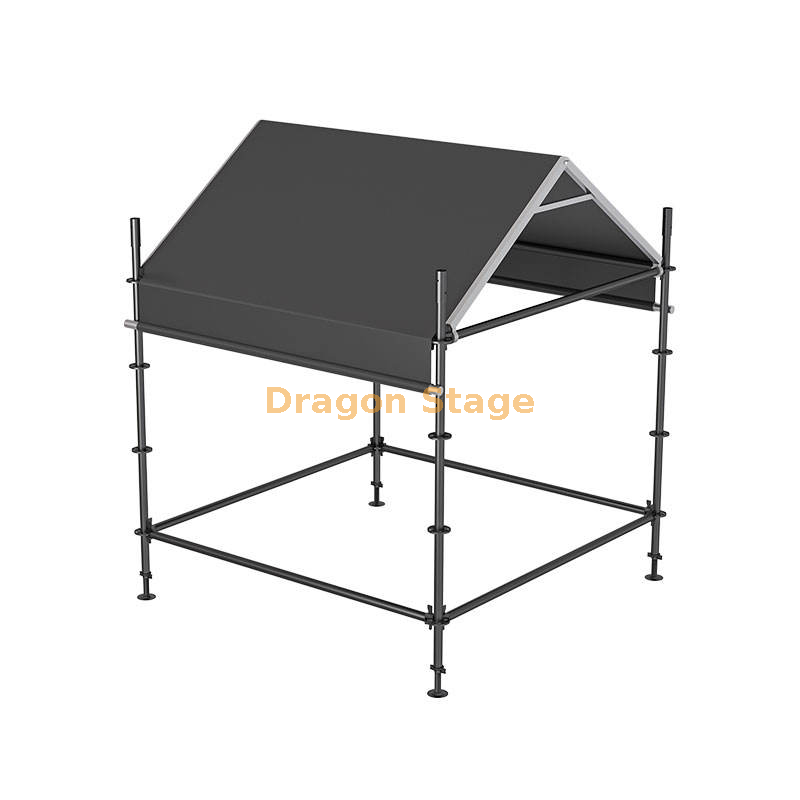

يؤدي هذا إلى إنشاء ملف التعريف المألوف للإطار A/السقف الجملوني الموضح في صورة المنتج.

بالنسبة لصفحة المنتج هذه، تصف هذه الأبعاد الهندسة المادية المؤكدة فقط. وهي لا تتضمن أي أداء محدد للصرف أو الثلج أو الرياح أو حمل السقف.

مكون السقف المصنوع من الألومنيوم الهجين

يتضمن جدول الكميات الحالي ما يلي:

1 × 2 م عوارض سقف من الألومنيوم

كجزء من نظام السقف.

هذا هو السبب في وصف المنتج بأنه كشك Ringlock + الألومنيوم الهجين FOH ، بدلاً من هيكل مبني بالكامل من Ringlock.

توفر DragonStage المكونات الهيكلية المصنوعة من الألومنيوم جنبًا إلى جنب مع أنظمة المسرح والسقالات لمشاريع الأحداث المخصصة. يمكن العثور على المنتجات ذات الصلة في مجموعة تروس الألومنيوم الخاصة بنا .

يجب أن يتبع التصميم الدقيق لمكون إطار السقف رسم الإنتاج النهائي بدلاً من استنتاجه فقط من الصورة المقدمة.

يشمل القماش المشمع للسقف

يتضمن تكوين المنتج الحالي ما يلي:

مشمع سقف 11 م² × 1 قطعة

لتغطية سقف الإطار.

لم يتم تضمين ألواح القماش المشمع المثلثية في جدول الكميات الحالي.

وبالمثل، يحتوي التكوين الحالي على:

• 0 ستائر جانبية

• 0 ستائر أمامية وخلفية

لذلك يجب تقديم هذا المنتج ككابينة FOH مفتوحة ومغطاة بالسقف ، بدلاً من غرفة تحكم مغلقة بالكامل.

إذا كان العميل يحتاج إلى حاجز إضافي للطقس، فيمكن مناقشة ألواح الستائر الجانبية أو الخلفية بشكل منفصل.

أرضية عمل معيارية

يتضمن BOQ ما يلي:

7 ألواح منصة، مواصفات 0.2780 م

لأرضية العمل الداخلية.

توفر سبعة ألواح موضوعة بعرض 2 متر تقريبًا سطح المنصة الأساسي لمنطقة تشغيل FOH.

لم يتم تحديد حمل العمل الفعلي المسموح به في المعلومات المقدمة، لذلك لا تتم المطالبة بتصنيف الحمل في هذه الصفحة.

إذا كان سيتم تركيب وحدات تحكم ثقيلة أو رفوف معدات أو معدات تقنية أخرى، فيجب توفير أبعادها وأوزانها قبل تأكيد التكوين النهائي.

مكونات الأنابيب الفولاذية ذات الصلة بالصابورة

يتضمن BOQ الحالي أيضًا ما يلي:

2 × 2 م، 50 × 2 مم مواسير صابورة فولاذية مع الملحقات

كجزء من التكوين المرفق.

يمكن تضمين هذه المكونات في حزمة التصنيع، ولكن ينبغي تفسير وجودها لا على أنه تأكيد لمتطلبات الصابورة العالمية.

تعتمد متطلبات التثبيت الفعلية على موقع التثبيت وظروف الأرض والظروف البيئية والتكوين النهائي.

تعبئة الوزن: 180 كجم

حجم التعبئة: 1CBM

BOQ – فاتورة الكميات

ما الذي تتضمنه حزمة FOH هذه؟

تجمع حزمة التوريد المؤكدة بين:

الإطار الرئيسي Ringlock
+
الأقواس القطرية
+
ألواح المنصة
+
مكون السقف من الألومنيوم
+
القماش المشمع للسقف على شكل A
+
مكونات الأنابيب الفولاذية المرتبطة بالصابورة

هذا عبارة عن هيكل FOH مدمج وجاهز للتكوين وليس مجرد مجموعة من أنابيب السقالة.

بالنسبة لمشتري الأحداث الذين يحتاجون إلى توفير المسرح والجمالون والهياكل الفنية معًا، يمكن لـ DragonStage تصنيع Stage Truss الإضافي ومكونات الأحداث ذات الصلة وفقًا لمتطلبات المشروع نفسها.

التطبيقات النموذجية

يمكن اعتبار هذه الكابينة FOH مقاس 2 م × 2 م من أجل:

• الحفلات الصغيرة

• أحداث دي جي

• أحداث الشركات

• المجالات الفنية للمهرجان

• مواقف صغيرة للتحكم في الصوت

• أوضاع التحكم في الإضاءة

• مواقف التحكم بالفيديو

• محطات عمل الإنتاج المؤقتة

للحصول على طلبات الحفلات الموسيقية والفعاليات الكاملة، راجع صفحة أحداث الحفلة الموسيقية الخاصة بنا.

خيارات التصنيع المخصصة

التكوين 2 م × 2 م × 3 م الموضح هنا هو نسخة واحدة مدمجة.

يمكن تخصيص DragonStage:

• عرض وعمق المقصورة

• ارتفاع الجانب

• ارتفاع حافة السقف

• زاوية السقف

• تكوين الكلمة

• تخطيط مكون Ringlock

• حجم غطاء السقف

• ستائر جانبية

• ستارة خلفية

• فتح المدخل

• فتحات المعدات

• توجيه الكابل

• الملحقات المتعلقة بالصابورة

بالنسبة لمنتجات الأحداث المصممة حسب الطلب، راجع إمكانية الإنتاج على مراحل المخصصة لدينا .

ما هي المعلومات المطلوبة للاقتباس؟

للحصول على كابينة FOH مدمجة مماثلة، يرجى تقديم ما يلي:

• العرض والعمق المطلوب

• الارتفاع الجانبي المطلوب

• الحد الأقصى المطلوب لارتفاع السقف

• عدد المشغلين

• معدات الصوت والإضاءة أو الفيديو التي سيتم تركيبها

• ما إذا كانت الستائر الجانبية مطلوبة

• ما إذا كانت العلبة الأمامية/الخلفية مطلوبة

• استخدام داخلي أو خارجي

• موقع التثبيت

• حالة الأرض

• الكمية المطلوبة

• رسم أو صورة مرجعية إذا كانت متوفرة

بالنسبة لهياكل FOH الصغيرة جدًا، تكون أبعاد المعدات مفيدة بشكل خاص لأن مساحة العمل 2 م × 2 م يمكن أن تصبح مزدحمة بسرعة إذا تم تركيب وحدات تحكم أو رفوف كبيرة.

ملاحظة فنية هامة

تم تأكيد المعلومات التالية لهذا المنتج:

• مساحة 2م × 2م

• ارتفاع الجانب/الارتفاع 2 متر

• ارتفاع الحافة المركزية 3م

• الهيكل الرئيسي Ringlock

• مكون السقف من الألومنيوم

• القماش المشمع السقف

• أرضية منصة معيارية

• اثنان من الأنابيب الفولاذية المرتبطة بالصابورة

المعلومات المتاحة لا تثبت:

• سعة الحمولة الأرضية

• سعة تحميل السقف

• مقاومة الرياح

• وزن الصابورة المطلوبة

• متطلبات التثبيت

• عامل الأمان

• الشهادة الهيكلية

• الموافقة الهندسية

يجب تحديد هذه المتطلبات من بيئة التثبيت الفعلية والتكوين النهائي للمشروع.

التعليمات

ما هو حجم كابينة التحكم FOH هذه؟

تبلغ مساحة الكابينة 2 م × 2 م ، مع ارتفاع جانبي يبلغ حوالي 2 م وحد أقصى لارتفاع السقف 3 م.

ما نوع السقف الذي يستخدمه؟

يستخدم سقفًا على شكل حرف A/جملونًا ، مع ارتفاع السقف من كلا الجانبين بارتفاع 2 متر إلى سلسلة من التلال المركزية بارتفاع 3 أمتار.

هل هذا هيكل Ringlock فقط؟

لا، إنه منتج هجين. تستخدم المقصورة الرئيسية مكونات Ringlock، بينما يشتمل نظام السقف على مكون من الألومنيوم.

هل الارضية مشمولة؟

نعم. يتضمن BOQ سبعة ألواح منصة معيارية.

هل الستائر الجانبية متضمنة؟

لا، الستائر الجانبية والستائر الأمامية/الخلفية غير متضمنة في هذا التكوين المحدد.

هل يشمل غطاء السقف؟

نعم. يتضمن BOQ غطاءً واحدًا من القماش المشمع للسقف بمساحة 11 مترًا مربعًا تقريبًا.

هل يمكن أن تكون المقصورة مغلقة بالكامل؟

نعم. يمكن إضافة ألواح الستائر أو متطلبات العلبة الأخرى كخيار مخصص.

هل هذا مناسب لفريق FOH كبير؟

يحتوي هذا الإصدار المحدد على مساحة عمل تبلغ 2 م × 2 م فقط، وهو أكثر ملاءمة لمتطلبات التحكم الفني المدمجة. يمكن تصنيع أبعاد أكبر لمشغلين متعددين أو وحدات تحكم أكبر.
