المواصفات الرئيسية

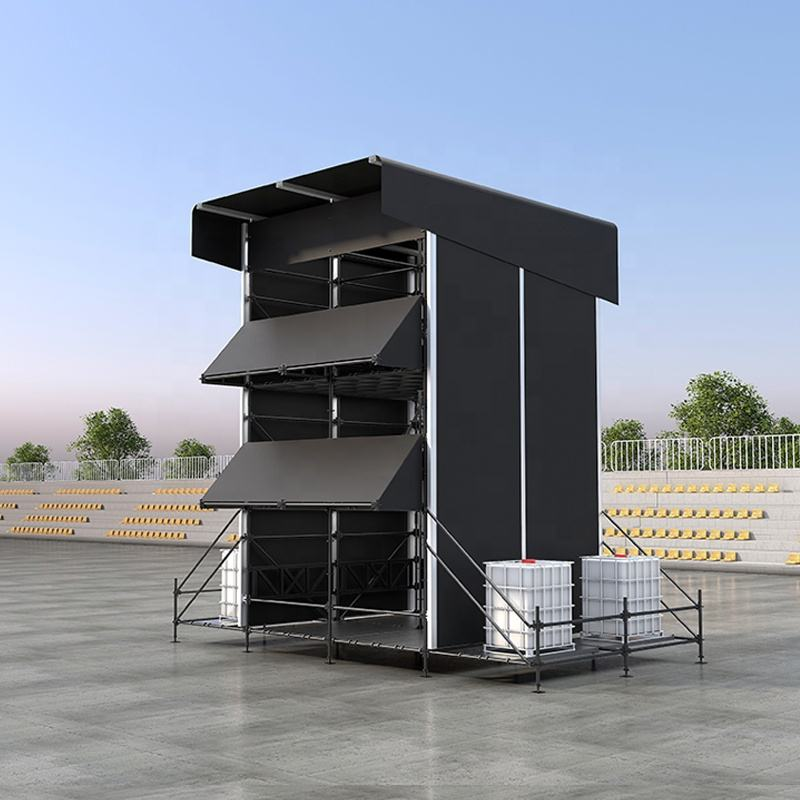

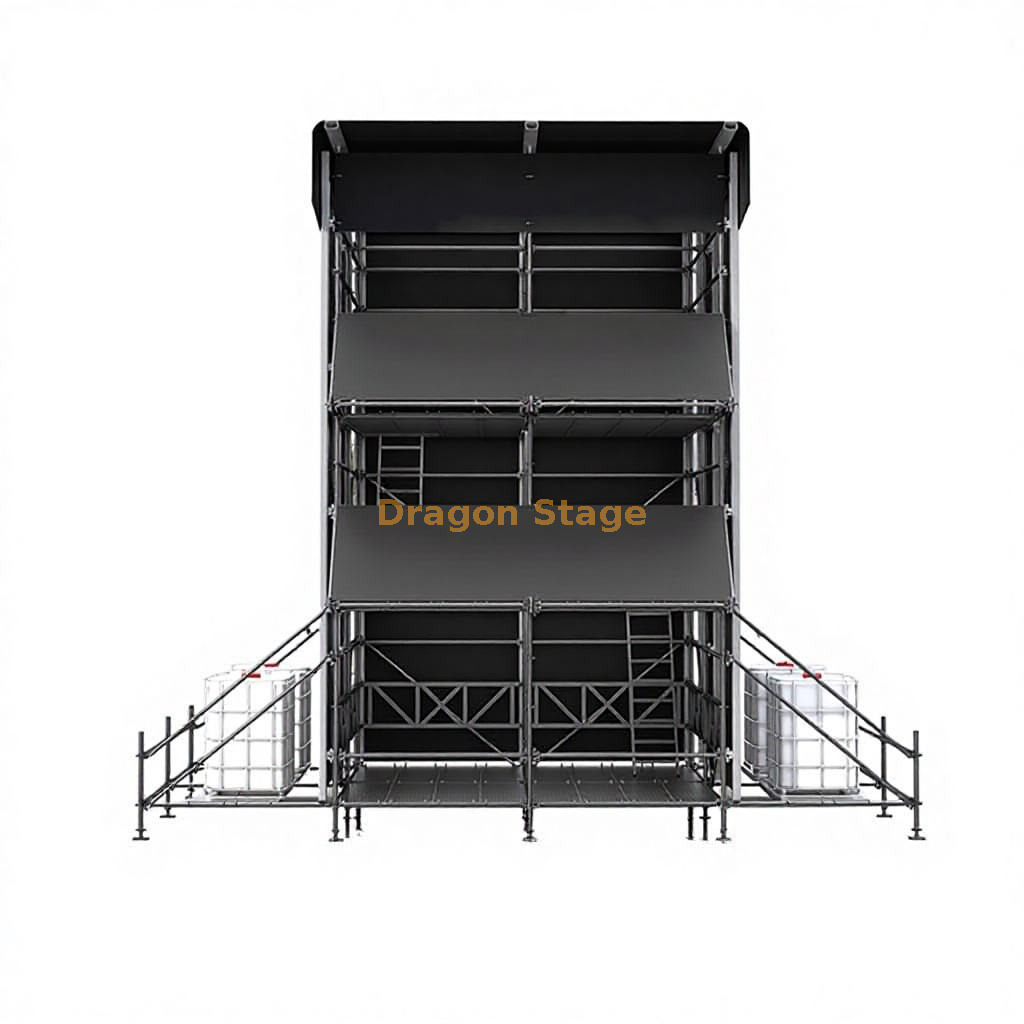

الهيكل الرئيسي Ringlock FOH متعدد المستويات

تم بناء الجسم الرئيسي لهذا المنتج من هيكل Ringlock المعياري.

بالمقارنة مع كابينة FOH البسيطة، يوفر هذا التكوين هيكل عمل عموديًا متعدد المستويات ، مناسبًا لوظائف التحكم في الأحداث حيث يحتاج المشغلون إلى موقع أكثر ارتفاعًا ومساحة عمل فنية أكثر تنظيمًا.

وفقًا لجدول الكميات المرفق، يتضمن هيكل Ringlock الرئيسي ما يلي:

• المعايير العمودية الرئيسية

• الدفاتر الأفقية

• الأقواس القطرية

• أعضاء هيكلية أحادية الصف بطول 2 متر

• ألواح المنصة

• مكونات الوصول إلى السلم

نظرًا لأن البرج يعتمد على مكونات Ringlock المعيارية، فيمكن نقله وتجميعه وتفكيكه وإعادة استخدامه عبر مشاريع الفعاليات المختلفة.

للتعرف على أنظمة Ringlock ذات الصلة، راجع نظام Ringlock Stage System ومنصة Ringlock Stage الفولاذية.

إطار سقف هجين من الألومنيوم

أحد الاختلافات الرئيسية في منتج FOH هذا هو أنه ليس حلاً كاملاً للسقف Ringlock فقط.

وبدلاً من ذلك، يتم تشكيل السقف باستخدام حزمة إطار من الألومنيوم مخصصة ، مما يؤدي إلى إنشاء هيكل Ringlock + الألومنيوم .

يتضمن جدول الكميات المتوفر ما يلي:

• عوارض السقف من الألومنيوم – 6.1231 م × 6 قطع

• أعمدة مشمع ألمنيوم للجدار الجانبي – 6.0000 م × 9 قطع

• شوك عمود ألومنيوم – 0.5000 م × 9 قطع

• عوارض مظلة الركائز – 1.5000 م × 9 قطع

يعمل إطار السقف المصنوع من الألومنيوم مع هيكل برج Ringlock لدعم السقف المائل ونظام العلبة.

لمزيد من المنتجات الهيكلية المصنوعة من الألومنيوم، يمكن للعملاء أيضًا تصفح مجموعات تروس الألومنيوم وتروس المسرح .

تكوين السقف المائل

يعد شكل السقف أحد السمات المميزة لهذا البرج.

تشير الأبعاد المؤكدة إلى:

• ارتفاع نقطة السقف: 7 م

• نقطة السقف المنخفضة: 6 م

• الارتفاع الجانبي: 6 م

يؤدي هذا إلى إنشاء شكل سقف أحادي المنحدر ، والذي يختلف عن منصة التحكم المسطحة أو سقف الكابينة الصغيرة المائلة.

تسجل صفحة المنتج الحالية الشكل الهندسي فقط. ولا تقدم مطالبة هندسية منفصلة فيما يتعلق بأداء الصرف أو إدارة الرياح أو تحميل السقف.

مساحة عمل FOH مغلقة

يشتمل برج FOH هذا على غطاء من القماش وحزمة حاوية.

وفقًا لجدول الكميات، تشمل مكونات القماش الموردة ما يلي:

• مشمع السقف الرئيسي – 48.0000 م2 × 1 قطعة

• مشمع مظلة مداد – 3.0000 م2 × 6 قطع

• ستارة 1 (جانبية) – 24.0000 م² × 2 قطعة

• ستارة 2 (أمامية/خلفية) – 24.0000 م2 × 1 قطعة

تساعد هذه المكونات في تشكيل منطقة تشغيل فنية أكثر حماية مقارنةً ببرج السقالة المفتوح بالكامل.

يمكن تعديل اتجاه الفتح الدقيق وجانب العرض وترتيب الستائر وفقًا لتخطيط FOH الفعلي.

مكونات النظام الأساسي والوصول

يشتمل البرج على منصات عمل ومكونات وصول للتداول الداخلي والتشغيل.

يتضمن BOQ ما يلي:

• ألواح المنصة – 0.2780 م × 84 قطعة

• لوح مفتوح من الالمنيوم + الخشب – 2.0000م × 2 قطعة

• سلالم ألومنيوم شديدة التحمل – 2 قطعة

تقترح هذه المكونات برج مشغل متعدد المستويات حيث يلزم الوصول الداخلي واستمرارية منصة العمل.

وهذا يجعل الهيكل مناسبًا للتطبيقات التقنية مثل:

• التحكم في الصوت

• التحكم في الإضاءة

• التحكم بالفيديو

• إظهار المكالمة

• إدارة الأحداث

• تنسيق الإنتاج

للحصول على تطبيقات الأحداث الأوسع، راجع صفحة حدث الحفلة الموسيقية الخاصة بنا .

الهيكل الأساسي المساعد السفلي

يشتمل جدول الكميات أيضًا على حزمة هيكل أساسي سفلي منفصل:

• المعايير الرأسية الأساسية – 1.0000 م × 6 قطع

• الدفاتر الأساسية – 2.0000 م × 10 قطع

• الأقواس القطرية الأساسية – 2.8300 م × 12 قطعة

• ألواح القاعدة – 2.0000 م × 12 قطعة

يشير هذا إلى أن البرج مزود ليس فقط كجسم رأسي FOH، ولكن أيضًا بحزمة هيكلية سفلية مساعدة تستخدم كجزء من التكوين الكامل للمشروع.

بالإضافة إلى ذلك، يتضمن جدول الكميات ما يلي:

• مواسير فولاذية صابورة 50×2 مم + ملحقات – 4.0000 م × 2 قطعة

ويجب تسجيل ذلك كجزء من حزمة المنتج المرفقة، ولكن لا ينبغي تقديمه كحل صابورة عالمي أو تم التحقق منه لجميع التركيبات.

التطبيقات النموذجية

هذا النوع من برج التحكم FOH الهجين متعدد المستويات مناسب لما يلي:

• السيطرة على الحفل FOH

• أبراج مشغلي المهرجان

• أوضاع التحكم بالصوت والإضاءة

• التحكم في الفيديو والوسائط

• منصات الإنتاج الفني

• مواقف قيادة الحدث المؤقتة

• هياكل تحكم مرتفعة للأحداث الخارجية

إن المساحة التي تبلغ 4 م × 4 م تجعلها مدمجة بدرجة كافية للعديد من مواقع الأحداث، في حين أن الارتفاع 7 م يوفر موضع تحكم مرتفع مقارنةً بسياج FOH البسيط على مستوى الأرض.

وزن التعبئة: 2900 كجم

حجم التعبئة: 12CBM

BOQ – فاتورة الكميات

حزمة المنتج كاملة

هذا ليس مجرد برج سقالة وليس مجرد إطار سقف صغير.

تجمع حزمة المنتج بين:

هيكل برج Ringlock
+
منصات عمل متعددة المستويات
+
وصول سلم
+
إطار سقف من الألومنيوم
+
القماش المشمع للسقف
+
ستائر جانبية وأمامية / خلفية
+
هيكل سفلي مساعد
+
مكونات أنابيب فولاذية متعلقة بالصابورة

هذا هو السبب في أنه يتناسب بشكل جيد مع موقع dragontruss.com باعتباره منتج DragonStage الهجين FOH بدلاً من معاملته كعنصر سقالة من مادة واحدة.

خيارات التصنيع المخصصة

التكوين 4 م × 4 م × 7 م الموضح هنا هو تخطيط مشروع مخصص واحد.

يمكن تخصيص DragonStage:

• عرض البرج

• عمق البرج

• الارتفاع الكلي للبرج

• سقف منخفض / نقاط عالية

• عدد مستويات العمل

• تكوين المنصة

• الوصول إلى السلم أو الدرج

• تخطيط الستار

• تصميم غطاء السقف

• الجوانب المفتوحة أو المغلقة

• الهيكل الأساسي المساعد

• فتحات الوصول للمعدات

• مواقف توجيه الكابل

بالنسبة لهياكل الأحداث غير القياسية، راجع خدمة الإنتاج المسرحي المخصصة لدينا .

ما هي المعلومات المطلوبة للاقتباس؟

بالنسبة لبرج FOH هجين مماثل، يجب على العملاء تقديم ما يلي:

• العرض والعمق المطلوب

• الارتفاع الإجمالي المطلوب

• عدد مستويات العمل

• القدرة المطلوبة للمشغل

• المعدات التي سيتم وضعها على كل مستوى

• استخدام داخلي أو خارجي

• متطلبات جانبية مفتوحة أو مغلقة

• متطلبات غطاء السقف

• نوع الوصول

• موقع التثبيت

• حالة الأرض

• فترة الاستخدام المطلوبة

• الرسومات الموجودة أو الصور المرجعية

إذا كان المشروع مخصصًا للاستخدام الخارجي، فيجب أيضًا تأكيد حالة الموقع ومتطلبات التثبيت الخاصة بالمشروع قبل الموافقة على التكوين النهائي.

ملاحظة فنية هامة

تصف الأبعاد وجداول الكميات الموجودة في هذه الصفحة تكوين المنتج المؤكد المقدم لبرج FOH هذا.

لا يثبتون :

• سعة تحميل منصة العمل

• سعة تحميل السقف

• مقاومة الرياح

• متطلبات الصابورة

• متطلبات التثبيت

• عامل الأمان

• الشهادة الهيكلية

• الموافقة الهندسية

• موافقة الامتثال المحلي

يتضمن جدول الكميات مكونات أنابيب الصابورة، ولكن لم يتم توفير حساب صابورة خاص بالمشروع تم التحقق منه. ولهذا السبب، تسجل هذه الصفحة تكوين المنتج فقط ولا تحوله إلى نتيجة هندسية عالمية.

التعليمات

ما هو حجم برج المراقبة FOH هذا؟

تبلغ أبعاد البرج حوالي 4 أمتار عرضًا × 4 أمتار عمقًا ، ويبلغ الحد الأقصى لارتفاع الهيكل حوالي 7 أمتار.

هل هذا كشك أم برج؟

من الأفضل وصف هذا المنتج بأنه برج تحكم FOH متعدد المستويات ، لأنه يوفر مساحة عمل مرتفعة متعددة المستويات بدلاً من مجرد كشك على مستوى الأرض.

ما نوع السقف الذي يستخدمه؟

ويستخدم نظام سقف هجين مائل مع نقطة عالية عند حوالي 7 أمتار ونقطة منخفضة عند حوالي 6 أمتار.

هل الهيكل الرئيسي مصنوع بالكامل من الألومنيوم؟

لا، هذا منتج هجين . يستخدم الهيكل الهيكلي الرئيسي مكونات Ringlock، بينما يستخدم نظام السقف مكونات إطار من الألومنيوم.

هل الستائر متضمنة؟

نعم. وفقًا لجدول الكميات المتوفر، يشتمل الهيكل على ستائر جانبية، وألواح ستائر أمامية/خلفية، ومكونات من القماش المشمع للسقف.

هل الوصول مشمول؟

نعم. يشتمل جدول الكميات على سلالم من الألومنيوم للخدمة الشاقة ومكونات منصة مفتوحة للوصول إليها داخل الهيكل.

هل يمكن تخصيص الحجم؟

نعم. يمكن تخصيص العرض والعمق والارتفاع وعدد المستويات وهندسة السقف وترتيب الستائر ونوع الوصول.

هل الصابورة متضمنة؟

يشتمل BOQ على أنبوبين من الصلب الصابورة بطول 4 أمتار مقاس 50 × 2 مم مع الملحقات. ومع ذلك، لا يزال يتعين تأكيد متطلبات الصابورة الفعلية وفقًا لظروف التثبيت.
