طقم حامل إضاءة برأس متحرك من الألومنيوم مكون من 3 وحدات مقاس 600 × 760 مم مع قاعدة بعجلات
وصف قصير
مجموعة حامل الإضاءة DragonStage المكونة من 3 وحدات على شكل U هي نظام إضاءة أرضية معياري كامل يجمع بين 3 إطارات على شكل حرف U من الألومنيوم، و1 U-Top، و1 لوحة قاعدة متنقلة، و4 عجلات، وملحقات التوصيل . يبلغ قياس كل إطار U حوالي 600 × 760 × 50 مم ، مما يخلق هيكل إضاءة عموديًا للرؤوس المتحركة، وتركيبات LED، وإضاءة النادي، والحفلات الموسيقية، ومنتجات الدي جي، والمعارض، والمؤثرات البصرية المسرحية.
معلومات المنتج
| مواصفات | السلعة |
| ماركة | DragonStage |
| نوع المنتج | مجموعة حامل الإضاءة المعيارية الكاملة على شكل حرف U |
| كمية الإطار U | 3 أجهزة كمبيوتر |
| الحجم الخارجي للإطار على شكل حرف U | 600 × 760 × 50 ملم |
| الحجم الداخلي للإطار على شكل حرف U | تقريبا. 500 × 650 ملم |
| وزن الإطار على شكل حرف U | تقريبا. 3.7 كجم/قطعة |
| مادة الإطار على شكل حرف U | 6082-T6 سبائك الألومنيوم |
| كمية U-أعلى | 1 جهاز كمبيوتر |
| مقاس U-أعلى | تقريبا. 600 × 50 × 110 ملم مع مسمار ذو عروة |
| قاعدة الجوال | تقريبا. 800 × 610 × 120 ملم |
| عجلات | 4 أجهزة كمبيوتر |
| الألوان | أسود / فضي |
| وزن التعبئة | تقريبا. 45 كجم |
| حجم التعبئة | تقريبا. 81 × 62 × 23 سم |
| حجم التعبئة | تقريبا. 0.12 متر مكعب |
| التطبيق الرئيسي | الرؤوس المتحركة / إضاءة المسرح / عرض التركيبات المعيارية |
تؤكد صفحة المنتج الحالية مجموعة الإطارات الثلاثة، U-Top، وقاعدة العجلات، والأبعاد، والمواد 6082-T6، ومعلومات التعبئة، وخيارات الأسود/الفضي.
تعبئة الوزن: 45 كجم
حجم التعبئة: 81 × 62 × 23 سم (0.12 متر مكعب)
إطار U 600 × 760 × 50 مم
وصف المنتج
تم تصميم مجموعة حامل الإضاءة ذات الإطار U المصنوعة من الألومنيوم المكونة من 3 وحدات من DragonStage لتكون بمثابة هيكل إضاءة معياري كامل قائم على الأرض ، بدلاً من مكون واحد على شكل U.

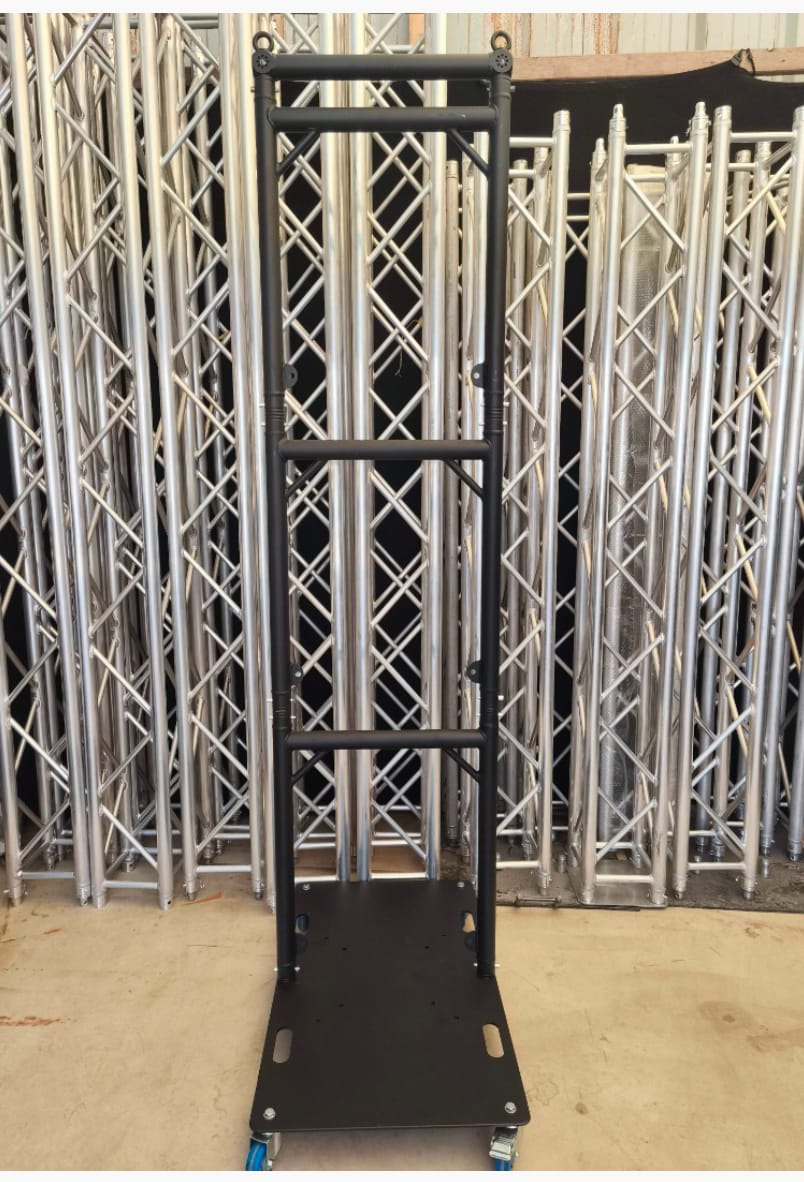

تجمع المجموعة بين ثلاثة إطارات إضاءة فردية على شكل حرف U عموديًا فوق قاعدة متحركة، مع وحدة علوية تكمل الهيكل.
يتبع التكوين النموذجي هذا المنطق:
قاعدة بعجلات ← إطار على شكل حرف U ← إطار على شكل حرف U ← إطار على شكل حرف U ← إطار على شكل حرف U
ويمكن بعد ذلك ترتيب تركيبات الإضاءة في مواضع رأسية مختلفة لإنشاء تأثيرات إضاءة المسرح ذات الطبقات.
إذا كنت تريد هياكل إضاءة الأحداث الأخرى، انظر تروس الإضاءة.
يعد Cosmic Truss U-Torm حلاً مرنًا لتعليق مواضع الإسقاط لتركيبات الإضاءة. بالإضافة إلى أجهزة العرض أو غيرها من المعدات بتصميم معياري بالكامل.
جميع منتجاتنا متوافقة بنسبة 100% مع الجمالون العالمي ومعظم الشركات المصنعة الأخرى
| البعد الخارجي | 23.6 × 2 × 29.9 بوصة (60 سم × 5 سم × 76 سم) |
| البعد الداخلي | 19.7 × 2 × 25.6 بوصة (50 سم × 5 سم × 65 سم) |
| وزن | 8.1 رطل. (3.7 كجم) |
| تحميل نقطة المركز | 110 رطل. (50 كجم) |
| مادة | سبائك الألومنيوم 6082-T6 |
| مُكَمِّلات : | عنصر توصيل مخروطي مع دبوس ومشبك أمان (2 متضمن) |
| الأبعاد مع ييبولت | 23.6 × 2 × 4.3 بوصة (60 سم × 5 سم × 11 سم) |
| وزن | 4 رطل. (2 كجم) |
| تحميل نقطة المركز | 110 رطل. (50 كجم) |
| مُكَمِّلات : | عنصر توصيل مخروطي مع دبوس ومشبك أمان (يتضمن نصف مخروطي الشكل) |
| Dimensions | 80 × 61 × 12 سم
|
| وزن | 68 رطلا. (31.5 كجم) |
مجموعة إضاءة كاملة مكونة من 3 وحدات
تتضمن الحزمة المؤكدة ما يلي:
وهذا يعني أن العميل لا يحتاج إلى شراء الإطار والوحدة العلوية والقاعدة بشكل منفصل عند الحاجة إلى هيكل أرضي كامل مكون من ثلاث وحدات.
إطارات على شكل حرف U مقاس 600 × 760 مم
يبلغ مقاس كل إطار على شكل حرف U تقريبًا:
600 × 760 × 50 ملم
مع مساحة تثبيت داخلية تبلغ تقريبًا:
500 × 650 ملم
يزن الإطار U الفردي حوالي 3.7 كجم وهو مدرج في قائمة سبائك الألومنيوم 6082-T6.
يمكن أن يوفر الإطار منطقة تركيب فردية للتركيبات المتوافقة مثل:
أضواء شعاع الرأس المتحرك
أضواء غسل الرأس المتحركة
تأثيرات LED
أضواء المسرح المدمجة
تركيبات الإضاءة الزخرفية
يجب التأكد من أبعاد ووزن التركيبات الفعلية قبل التثبيت.
أوضاع الإضاءة العمودية
الميزة الرئيسية لاستخدام ثلاثة إطارات على شكل حرف U هي أن تركيبات الإضاءة لا تحتاج جميعها إلى الجلوس على شعاع أفقي واحد.
بدلا من ذلك، يمكن توزيع التركيبات عموديا.
هذا يمكن أن يخلق:
للحصول على التركيبات المتوافقة، راجع ضوء المسرح.
الوحدة العلوية U-Top
تشتمل المجموعة على وحدة U-Top واحدة بقياس تقريبًا:
600 × 50 × 110 ملم بما في ذلك الترباس ذو العروة
يكمل U-Top الجزء العلوي من الإطار المعياري ويوفر نقطة اتصال إضافية لهيكل الإضاءة المجمع.
نظرًا لأن القسم العلوي يظل وحدة منفصلة، فيمكن أيضًا استبداله بشكل مستقل إذا لزم الأمر.

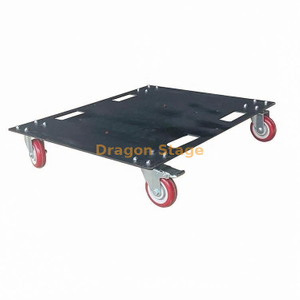

قاعدة العجلات المتنقلة
تشتمل المجموعة الكاملة على قاعدة متحركة يبلغ قياسها تقريبًا:
800 × 610 × 120 ملم
مع أربع عجلات.
يسمح ذلك بإعادة وضع هيكل الإضاءة المُجمَّع أثناء:
إعداد المرحلة
بروفة
إعداد المعرض
عمل الاستوديو
تركيب دي جي
ترتيب خلف الكواليس
تجعل العجلات الهيكل أكثر ملاءمة في التعامل معه من برج الإضاءة الثابت بشكل دائم.
لماذا نستخدم برجًا متنقلًا على شكل حرف U؟
غالبًا ما تقوم دعامات الإضاءة التقليدية بوضع التركيبات على طول خط أفقي واحد.
يخلق برج U-Frame المعياري تأثيرًا بصريًا مختلفًا من خلال ترتيب التركيبات عموديًا.
يكون هذا مفيدًا عندما يصبح هيكل الإضاءة نفسه جزءًا من تصميم المسرح.
وتعني القاعدة المتنقلة أيضًا أنه يمكن تعديل الموضع بسهولة أكبر أثناء إعداد الإنتاج.
لمسة نهائية باللون الأسود أو الفضي
هذه المجموعة متوفرة في:
الفضة
السوداء
غالبًا ما يتم اختيار اللون الأسود حيث يجب أن يختفي هيكل الدعم بصريًا في بيئة المسرح المظلمة.
يمكن أن تكون الفضة مفيدة عندما يكون المقصود من هيكل الألومنيوم نفسه أن يظل مرئيًا كجزء من المعرض أو المسرح أو التثبيت الزخرفي. تسرد الصفحة الحالية كلا خياري الألوان.
نظام الاتصال المعياري
يستخدم كل إطار U عناصر اتصال مخروطية مع دبابيس ومشابك أمان.
نظرًا لأن الهيكل يظل معياريًا، يمكن أن تكون الأقسام الفردية:
تجميعها
تفكيكها
استبدال
منقول
إعادة تشكيلها
مخزنة بشكل منفصل
بالنسبة للموصلات وأجهزة التثبيت الأخرى، راجع ملحقات Truss.
مفيد لشركات التأجير والسياحة
يوفر برج الإضاءة الملحوم الثابت تكوينًا واحدًا فقط.
يمنح نظام U-Frame المعياري شركات التأجير المزيد من المرونة.
يمكن إعادة تنظيم نفس مكونات الإطار U من أجل:
وهذا يجعل النظام مفيدًا بشكل خاص عندما تتغير تخطيطات الإضاءة من إنتاج إلى آخر.
بالنسبة لمنتجات الجمالون المعيارية غير التقليدية الأخرى، راجع نظام الجمالون النموذجي.
الميزات الرئيسية
مجموعة إضاءة كاملة ذات 3 إطارات على شكل حرف U
حجم الإطار U حوالي 600 × 760 × 50 مم
تقريبا. مساحة داخلية 500×650 ملم
هيكل من الألومنيوم على شكل حرف U 6082-T6
وحدة U-Top علوية واحدة
قاعدة متنقلة مع 4 عجلات
خيارات الأسود والفضي
اتصالات مخروطية وحدات
أوضاع إضاءة رأسية متعددة
مناسبة لتحريك الرؤوس وتركيبات LED
سهلة التفكيك للنقل والتخزين
مصممة للاستخدام المتكرر في الأحداث
التطبيقات النموذجية
معلومات التعبئة
تسرد معلومات المنتج الحالية ما يلي تقريبًا:
وزن التعبئة: 45 كجم
حجم التعبئة: 81 × 62 × 23 سم
حجم التعبئة: 0.12 متر مكعب
يجب إعادة تأكيد معلومات التعبئة النهائية في حالة تغيير التكوين أو اللون أو القاعدة أو حزمة الملحقات.
ملاحظة هامة حول المنتج
تسرد الصفحة العامة الحالية أيضًا نقطة تحميل مركزية بوزن 50 كجم لكل من الإطار U وU-Top.
ومع ذلك، تحتوي نفس الصفحة على صياغة واضحة لجهة خارجية ومطالبة بالتوافق المطلق مع الشركات المصنعة الأخرى. ولهذا السبب، أوصي بعدم التعامل مع الرقم 50 كجم كقيمة هندسية مؤكدة لـ DragonStage إلا إذا كان لديك اختبار أو رسم أو حساب خاص بك لهذا المنتج المحدد.
يجب التأكد من الوزن النهائي المسموح به للتركيبات، وتكوين البرج الإجمالي، وحالة الاستخدام المتنقل وفقًا لمعدات الإضاءة الفعلية والتجميع الكامل.
التعليمات
ما الذي تم تضمينه في مجموعة الإضاءة ذات الإطار U هذه؟
تشتمل المجموعة على 3 إطارات على شكل حرف U، و1 U-Top، و1 قاعدة متحركة، و4 عجلات، وملحقات التوصيل.
ما هو حجم كل إطار U؟
يبلغ حجم كل إطار حوالي 600 × 760 × 50 مم.
ما هي مساحة التركيب الداخلي؟
الأبعاد الداخلية حوالي 500 × 650 ملم.
ما هي المواد المستخدمة للإطار U؟
تسرد المواصفات الحالية سبائك الألومنيوم 6082-T6.
ما هو حجم يو توب؟
يبلغ حجم U-Top حوالي 600 × 50 × 110 مم بما في ذلك الترباس ذو العين.
هل تتضمن المجموعة عجلات؟
نعم. يتضمن التكوين الكامل 4 عجلات.
هل يمكن تركيب مصابيح الرأس المتحركة؟
نعم. تعد الرؤوس المتحركة أحد التطبيقات الرئيسية، بشرط أن تتوافق أبعاد التركيبات ووزنها مع التكوين المحدد.
هل يمكن تركيب التركيبات على ارتفاعات مختلفة؟
نعم. تعمل إطارات U الثلاثة المكدسة على إنشاء مواضع تثبيت رأسية متعددة.
هل يمكن استخدام إطارات U بشكل منفصل؟
نعم. إنها مكونات معيارية ويمكن تفكيكها من البرج بالكامل.
هل الاسود متوفر؟
نعم. تسرد الصفحة الحالية كلا من الخيارات السوداء والفضية .
هل قاعدة الجوال متضمنة؟
نعم. يتضمن التكوين الكامل للمنتج قاعدة بعجلات.
هل يمكنني طلب عدد مختلف من إطارات U؟
نعم. يسمح المفهوم المعياري بمناقشة التكوينات الأخرى وفقًا لتخطيط الإضاءة المطلوب.
لماذا تختار DragonStage
توفر DragonStage مكونات الإضاءة الفردية بالإضافة إلى أنظمة الإضاءة المعيارية الكاملة.
بالنسبة لهذا المنتج، تتمثل الميزة في أن الإطار على شكل حرف U والوحدة العلوية والقاعدة والعجلات يتم توفيرها كمجموعة واحدة منسقة. العملاء الذين يحتاجون إلى هيكل إضاءة رأسي متحرك كامل لا يحتاجون إلى تجميع النظام من أجزاء غير مرتبطة.
CTA الناعمة
للحصول على الاقتباس، يرجى تقديم:
يمكن لـ DragonStage بعد ذلك تأكيد تكوين الإضاءة الكامل المناسب على شكل U.
