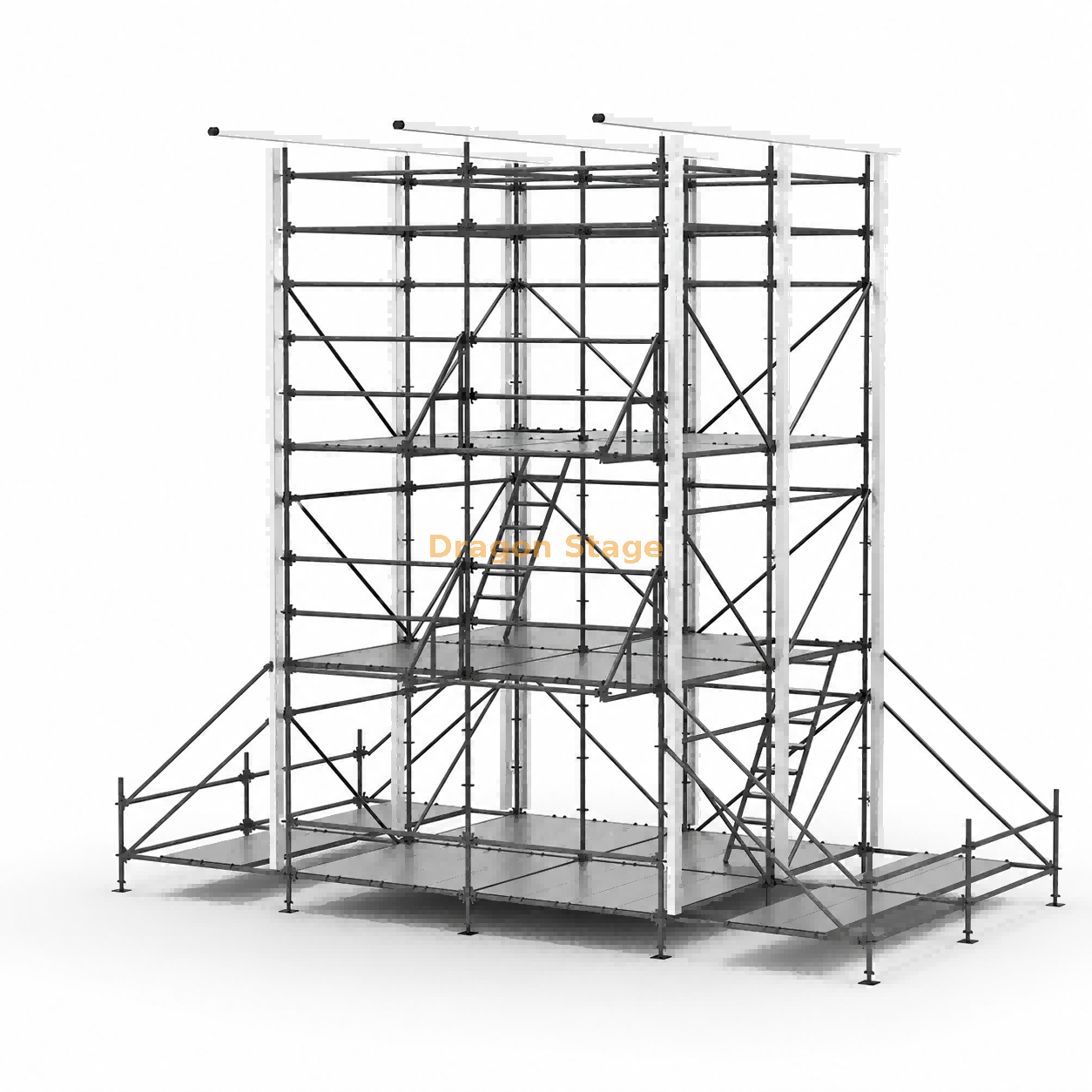

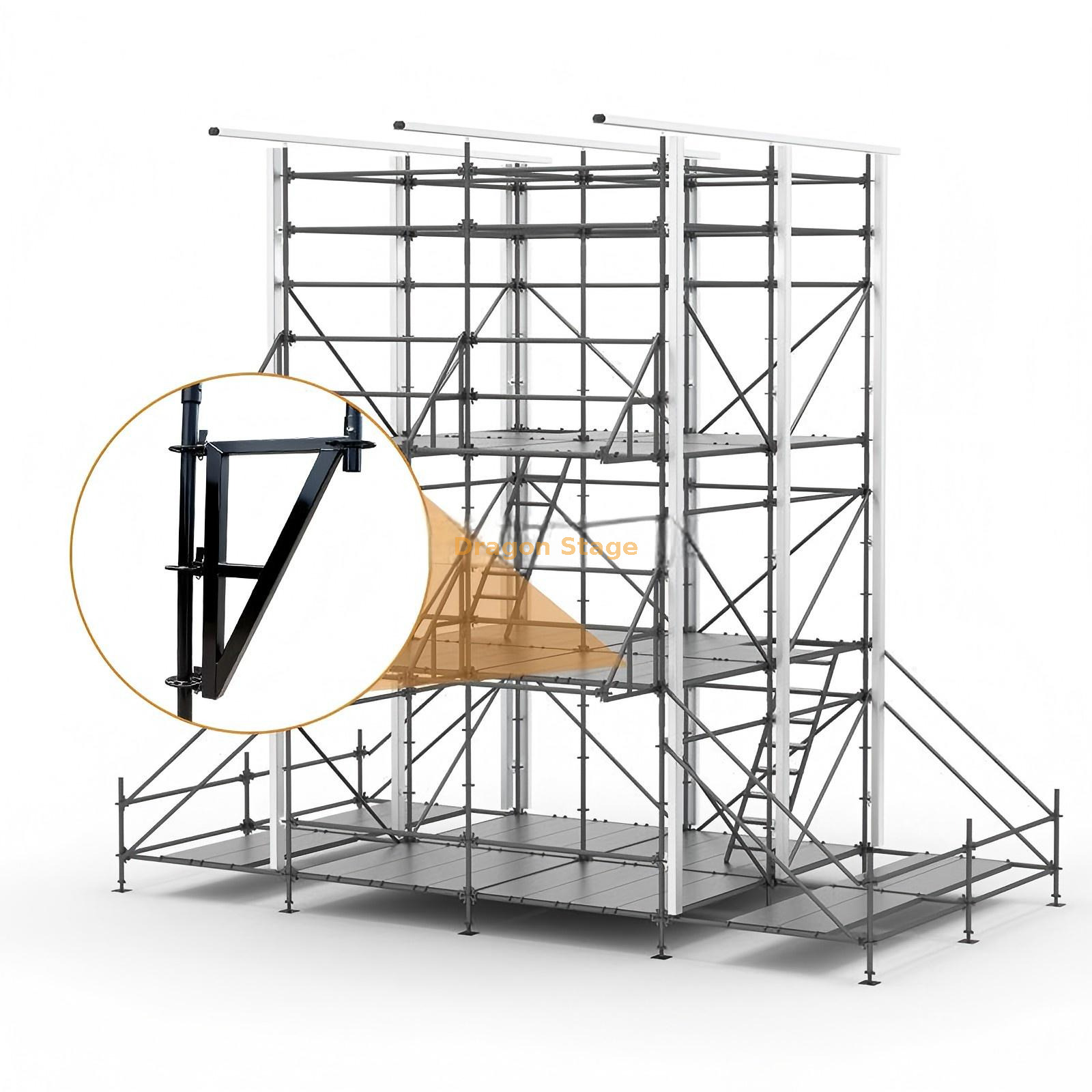

برج التحكم DragonStage 4m × 4m متعدد المستويات Hybrid Ringlock FOH عبارة عن هيكل تحكم فني مؤقت مخصص للحفلات الموسيقية والمهرجانات والإنتاج المباشر وتطبيقات الأحداث الأخرى.

يستخدم البرج نظام هيكل Ringlock المعياري كإطار دعم رئيسي، في حين يستخدم نظام الغطاء العلوي للطقس مكونات مخصصة للسقف من الألومنيوم.

الأبعاد المؤكدة لهذا التكوين هي:

العرض: 4 م
العمق: 4 م
ارتفاع الجانب المنخفض / الارتفاع: 6 م
الحد الأقصى لارتفاع السقف: 7 م
الحد الأقصى للارتفاع الإجمالي: 7 م

ينحدر السقف من حوالي 6 أمتار على الجانب السفلي إلى 7 أمتار على الجانب العلوي ، مما يشكل شكل سقف أحادي المنحدر.

وفقًا لجداول الكميات الموردة، تتضمن الحزمة الكاملة معايير Ringlock، والدفاتر والأقواس القطرية، وألواح منصة العمل، وألواح الوصول، وسلالم الألومنيوم، وعوارض السقف المصنوعة من الألومنيوم، وأعمدة دعم القماش المشمع، وامتدادات المظلة، وأغطية السقف والستائر، وهيكل القاعدة المساعدة والأنابيب الفولاذية المرتبطة بالصابورة.

المواصفات الرئيسية

هيكل عمل FOH متعدد المستويات

عند أقصى ارتفاع 7 أمتار ، يتم التعامل مع هذا المنتج بشكل أفضل على أنه برج مراقبة FOH بدلاً من كشك تحكم بسيط.

يسمح إطار عمل Ringlock بدمج مستويات منصة العمل في الهيكل الرأسي لاستخدامات تقنية مختلفة.

اعتمادًا على تكوين الحدث، يمكن استخدام هذه المناطق من أجل:

• التحكم في الصوت

• التحكم في الإضاءة

• إنتاج الفيديو

• الكاميرا أو المناصب الفنية

• إظهار التنسيق

• معدات الاتصالات

• وظائف إنتاج الحدث الأخرى

يجب تحديد الاستخدام النهائي لكل مستوى وفقًا للمعدات الفعلية للعميل ومتطلبات التشغيل.

للتعرف على منتجات منصات الأحداث المعيارية ذات الصلة، راجع نظام Ringlock Stage System.

Ringlock الإطار الرئيسي

يتم تصنيع البرج الرئيسي من مكونات Ringlock المعيارية.

يتضمن جدول الكميات للهيكل الرئيسي المصاحب ما يلي:

• 27 × 2 م المعايير الرأسية الرئيسية

• 3 × 1 م المعايير الرأسية الرئيسية

• دفاتر أفقية رئيسية مقاس 54 × 2 م

• 24 × 2.83 م دعامات قطرية رئيسية

• 18 × 2 م أفراد صف واحد

يعد تنسيق المكونات المعيارية هذا مناسبًا لهياكل الأحداث المؤقتة التي تحتاج إلى النقل والتجميع والتفكيك وإعادة الاستخدام لمشاريع مختلفة.

على عكس غرفة التحكم الملحومة بشكل دائم، يمكن أيضًا استبدال مكونات Ringlock الفردية أو إعادة تكوينها عندما تتغير أبعاد المشروع.

نظام السقف ذو المنحدر الواحد من الألومنيوم

يستخدم هيكل الغطاء العلوي للطقس مكونات من الألومنيوم بدلاً من تمديد إطار Ringlock مباشرة إلى سقف السقالة التقليدي.

تتضمن حزمة الألومنيوم المتوفرة ما يلي:

• 6 × 6.1231 م عوارض سقف من الألومنيوم

• أعمدة دعم من القماش المشمع الألمنيوم مقاس 9 × 6 م

• شوكة عمود ألومنيوم مقاس 9 × 0.5 م

• 9 × 1.5 م مظلة خارجية

هذا المزيج يجعل المنتج عبارة عن نظام Ringlock أصلي + نظام FOH هجين من الألومنيوم.

تقوم DragonStage أيضًا بتصنيع تروس الألومنيوم وهياكل الأحداث الأخرى المصنوعة من الألومنيوم عندما يتطلب المشروع تنسيق برج FOH مع المسرح الرئيسي أو حزمة الجمالون.

سقف منحدر واحد من 6 م إلى 7 م

السقف لا يستخدم سلسلة من التلال المركزية.

بل ينحدر في اتجاه واحد:

النقطة المنخفضة: حوالي 6 م
النقطة المرتفعة: حوالي 7 م

يؤدي هذا إلى إنشاء ملف تعريف السقف غير المتماثل المحدد لتكوين FOH هذا.

أبعاد السقف الواردة هنا تصف الهندسة المصنعة فقط. ولا ينبغي تفسيرها على أنها بيان تم التحقق منه فيما يتعلق بمقاومة الرياح أو قدرة الصرف أو التحميل الهيكلي.

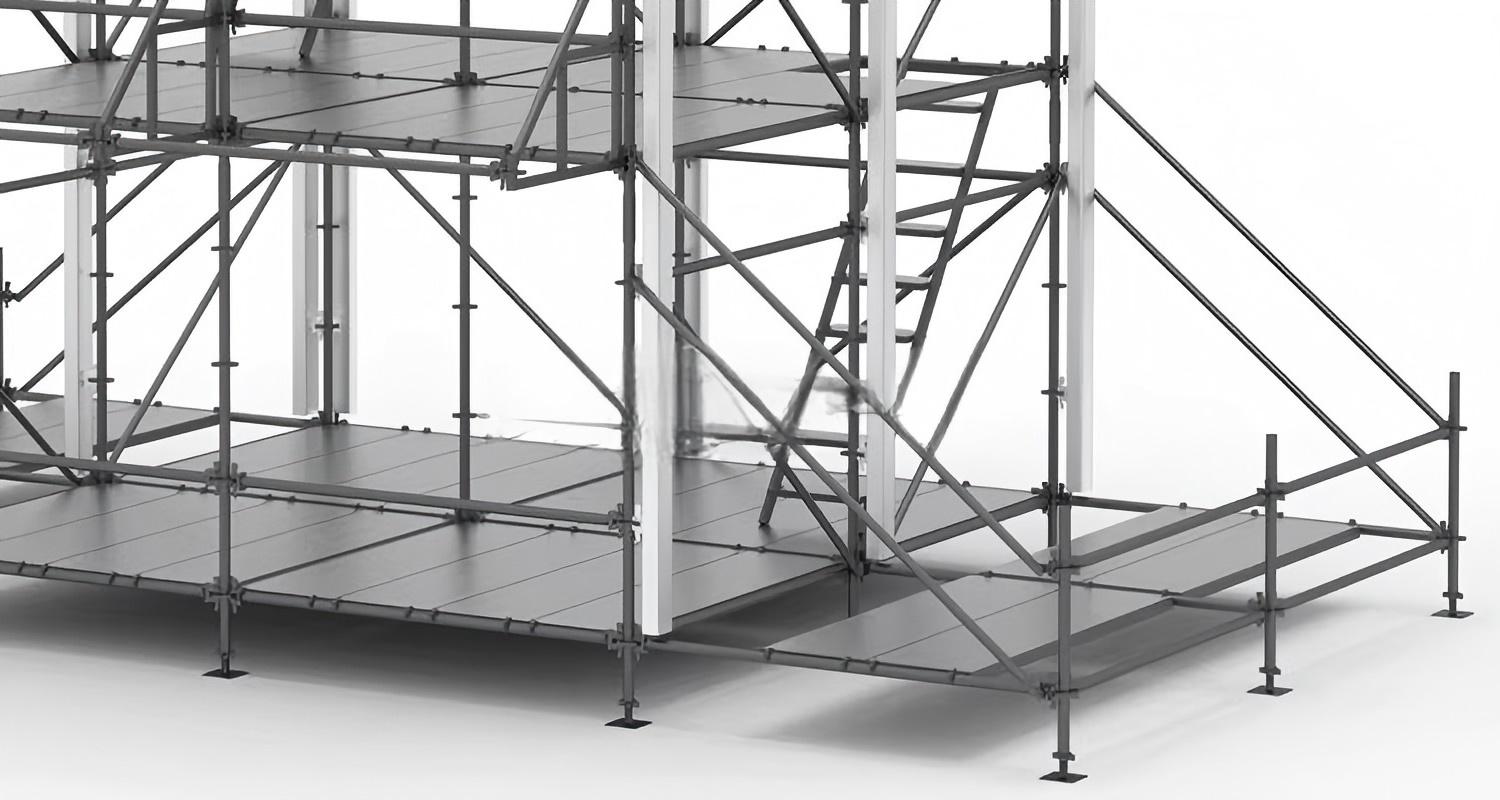

منصات العمل والوصول الداخلي

يتضمن BOQ ما يلي:

• 84 لوح منصة

• ألواح فتح من الألومنيوم والخشب مقاس 2 × 2 م

• عدد 2 سلم ألومنيوم عالي التحمل

توفر الألواح والسلالم المفتوحة إمكانية الوصول بين مستويات العمل داخل البرج.

بالنسبة لهيكل FOH متعدد المستويات، يعد الوصول جزءًا من تكوين المنتج وليس فكرة لاحقة. ومن ثم يمكن تأكيد مواضع السلم ومستويات العمل المطلوبة جنبًا إلى جنب مع تخطيط المعدات الخاص بالعميل.

لا تتضمن معلومات المنتج الحالية تقييمًا معتمدًا لتحميل النظام الأساسي، لذلك لا تتم المطالبة بسعة الشاغل أو المعدات في هذه الصفحة.

حزمة السقف والستائر

يتضمن التكوين الحالي حزمة كاملة نسبيًا لتغطية الطقس.

وفقا لجدول الكميات:

مشمع السقف الرئيسي: 48 م2 × 1
مشمع المظلة الخارجية: 3 م2 × 6
ستائر جانبية: 24 م2 × 2
ستارة أمامية / خلفية: 24 م2 × 1

تسمح هذه الأغطية لهيكل FOH بتوفير بيئة عمل فنية أكثر حماية من برج السقالة المفتوح.

يمكن تخصيص أوضاع الستارة وفقًا للاتجاه الذي يجب أن يظل مفتوحًا من أجل:

• خط البصر المرحلة

• وصول المشغل

• موقف الكاميرا

• تهوية

• توجيه الكابل

• تحميل المعدات

ملحقات المظلة الخارجية

يحتوي المنتج أيضًا على مكونات إضافية لدعم المظلة حول الهيكل الرئيسي.

يتضمن BOQ ما يلي:

• 9 × 0.9 م ركائز المظلة

• 6 × 2 م دفاتر مداد المظلة

• عوارض مظلة من الألومنيوم مقاس 9 × 1.5 م

• 6 × 3 م² من القماش المشمع

تشكل هذه المكونات جزءًا من حزمة FOH المتوفرة ويمكن أن توفر مناطق مغطاة إضافية حول البرج الرئيسي وفقًا للتخطيط النهائي.

يجب التعامل معها على أنها ملحقات خاصة بالمشروع ، وليس كميزة إلزامية في كل برج من أبراج DragonStage FOH.

هيكل القاعدة المساعدة

يتم أيضًا تضمين مجموعة مكونات أساسية مساعدة منفصلة.

تحتوي الحزمة بالإضافة إلى ذلك على:

2 × 4 م أنابيب صابورة فولاذية بطول 50 × 2 مم مع الملحقات

تصف هذه العناصر ما تم تضمينه في تكوين هذا المنتج المحدد.

ولم تثبت أن أنبوبين فولاذيين وحدهما يوفران الصابورة أو التثبيت المطلوب لكل موقع. تعتمد متطلبات التثبيت الفعلية على ظروف التثبيت النهائية.

وزن التعبئة: 2900 كجم

حجم التعبئة: 11CBM

استكمال BOQ

حزمة توريد FOH كاملة

بالنسبة للمشتري، هذا المنتج ليس مجرد كمية من سقالة Ringlock.

الحزمة المرفقة تجمع بين:

إطار برج Ringlock + منصات العمل + الوصول الداخلي + إطار السقف من الألومنيوم + غطاء الطقس + امتدادات المظلة + مكونات القاعدة المساعدة + الملحقات المتعلقة بالثبات

وهذا أمر مهم بالنسبة لشركات تنظيم الفعاليات التي تشتري نظام FOH كاملاً، لأنه يمكن إعداد مستويات العمل والسقف والغلاف ومكونات الوصول ضمن حزمة الإنتاج نفسها.

يمكن لـ DragonStage أيضًا توفير هيكل FOH جنبًا إلى جنب مع Stage Truss ومعدات الأحداث الأخرى عندما تشكل جزءًا من مشروع حفل موسيقي أكبر.

التطبيقات النموذجية

إن برج FOH متعدد المستويات 4 م × 4 م مناسب لتطبيقات مثل:

• السيطرة على الحفل FOH

• مراقبة إنتاج المهرجان

• مواقف خلط الصوت

• أوضاع التحكم في الإضاءة

• مجالات إنتاج الفيديو

• وظائف المراقبة الفنية

• هياكل أوامر الحدث المؤقتة

للحصول على طلبات كاملة لإنتاج الحفلات الموسيقية، راجع صفحة أحداث الحفلة الموسيقية الخاصة بنا.

تصنيع مخصص

التكوين 4 م × 4 م × 7 م الموضح هنا هو عبارة عن حزمة منتج محددة.

يمكن تخصيص DragonStage:

• عرض البرج وعمقه

• الارتفاع الكلي

• عدد مستويات العمل

• مواقف المنصة

• تكوين السلم

• سقف مرتفع ومنخفض النقاط

• اتجاه منحدر السقف

• ترتيب الستار

• أبعاد المظلة

• فتحات المعدات

• مواضع توجيه الكابلات

• تخطيط المنصة المساعدة

• الانتهاء من السطح

بالنسبة للمتطلبات غير القياسية، راجع إمكانية الإنتاج المرحلي المخصص لدينا .

ما هي المعلومات التي ينبغي توفيرها لعرض الأسعار؟

بالنسبة لبرج FOH مماثل متعدد المستويات، يجب على العملاء تقديم ما يلي:

• العرض والعمق المطلوب

• الارتفاع المطلوب الإجمالي

• عدد مستويات العمل

• ارتفاع كل منصة عمل

• عدد المشغلين

• معدات الصوت والإضاءة والفيديو أو الكاميرا

• أبعاد وأوزان المعدات

• اتجاه العرض المطلوب

• متطلبات الستارة / الضميمة

• متطلبات الوصول

• استخدام داخلي أو خارجي

• موقع التثبيت

• حالة الأرض

• الكمية المطلوبة

• رسم أو صورة مرجعية

بالنسبة للتطبيقات الخارجية، يجب أيضًا تأكيد ظروف الموقع ومتطلبات التثبيت الخاصة بالمشروع قبل تحديد التكوين النهائي.

ملاحظة فنية هامة

تؤكد صفحة المنتج هذه التكوين المادي وجدول الكميات المقدم لهذا البرج المحدد بطول 4 م × 4 م.

ولا يثبت:

• الحمل المسموح به للمنصة

• الحد الأقصى لعدد الركاب

• حمولة السقف

• مقاومة الرياح

• متطلبات الصابورة

• متطلبات التثبيت

• عامل الأمان

• شهادة الهندسة

• الامتثال للتعليمات البرمجية المحلية

• الموافقة الهندسية

على وجه الخصوص، تعتبر الأنابيب والهياكل المساعدة المدرجة المتعلقة بالصابورة من مكونات هذا التكوين. ولا ينبغي تحويل وجودهم إلى توصية عالمية أو توصية أساسية لمشروع آخر.

التعليمات

ما هو حجم برج المراقبة FOH هذا؟

تبلغ المساحة الرئيسية حوالي 4 م × 4 م ، ويبلغ الحد الأقصى لارتفاع الهيكل والسقف حوالي 7 م.

لماذا يسمى هذا برج FOH بدلا من كشك FOH؟

الهيكل طويل ويتضمن مستويات عمل متعددة مع إمكانية الوصول الداخلي، لذا فإن برج التحكم FOH متعدد المستويات يصف المنتج بشكل أكثر دقة من كابينة التحكم ذات المستوى الواحد.

ما هو ارتفاع السقف؟

يمتد السقف ذو المنحدر الواحد من حوالي 6 أمتار في الجانب المنخفض إلى 7 أمتار في الجانب العلوي.

هل البرج كامل مصنوع من الرينغلوك؟

لا. يستخدم البرج الرئيسي مكونات Ringlock، بينما يستخدم السقف ومكونات دعم التغطية ذات الصلة أعضاء من الألومنيوم. إنه منتج Ringlock + ألومنيوم هجين.

هل منصات العمل متضمنة؟

نعم. يشتمل جدول الكميات الحالي على 84 لوحًا للمنصة، ولوحتين مفتوحتين وألواح إضافية للمنصة الأساسية.

هل السلالم مشمولة؟

نعم. يتم تضمين سلمين من الألومنيوم عالي التحمل في هذا التكوين.

هل يشمل المنتج تغطية الطقس؟

نعم. تشتمل الحزمة الحالية على القماش المشمع للسقف الرئيسي، والقماش المشمع للمظلة الخارجية، وستارة جانبية وستارة أمامية/خلفية واحدة.

هل يتم تضمين مجالات الدعم الخارجي؟

نعم. تم إدراج ركائز المظلة وعوارض المظلة وأعضاء القاعدة المساعدة ومكونات المنصة ذات الصلة في جدول الكميات الحالي.

هل يمكن تخصيص عدد مستويات FOH؟

نعم. يمكن تعديل مستويات المنصة وارتفاع البرج وترتيبات الوصول ومناطق العمل الداخلية وفقًا لمتطلبات المشغل والمعدات.

هل تحدد الأنابيب الفولاذية المدرجة الصابورة المطلوبة؟

لا، يتضمن جدول الكميات أنابيب وملحقات ذات صلة بالصابورة الفولاذية مقاس 50×2 مم، ولكن يجب تحديد متطلبات التثبيت الفعلية وفقًا لشروط التثبيت النهائية.
