تفسير هيكلي موجه نحو الحالة في أنظمة الجمالون مقاس 290 مم

مقدمة

في هندسة الجمالون المعيارية، غالبًا ما تدور المناقشات حول سعة الامتداد أو مخططات التحميل أو درجات المواد. عادةً ما يتم ذكر الموصلات فقط عند تحديد التكوين.

ومع ذلك، في الممارسة العملية، نادرا ما يحكم السلوك الهيكلي من قبل الأعضاء وحدهم. غالبًا ما يكون العامل الحاسم هو كيفية تنظيم العقد لتدفق القوة، خاصة عندما تصبح الهندسة ثلاثية الأبعاد.

بدلاً من تصنيف الموصلات حسب النوع، تقوم هذه الورقة بفحصها من خلال سيناريوهات هيكلية في العالم الحقيقي. تسلط كل حالة الضوء على كيفية تأثير الأشكال الهندسية المحددة للعقدة على نقل الحمولة، وتوزيع الصلابة، وأداء التجميع داخل نظام الجمالون مقاس 290 مم.

الحالة 1: إطار كشك المعرض المستقيم

الاستقرار المستوي مقابل الإغلاق المكاني

السيناريو:
كشك عرض بمساحة 6 م × 6 م وارتفاع 3 م، وهندسة متعامدة في المقام الأول، والحد الأدنى من حمل السقف.

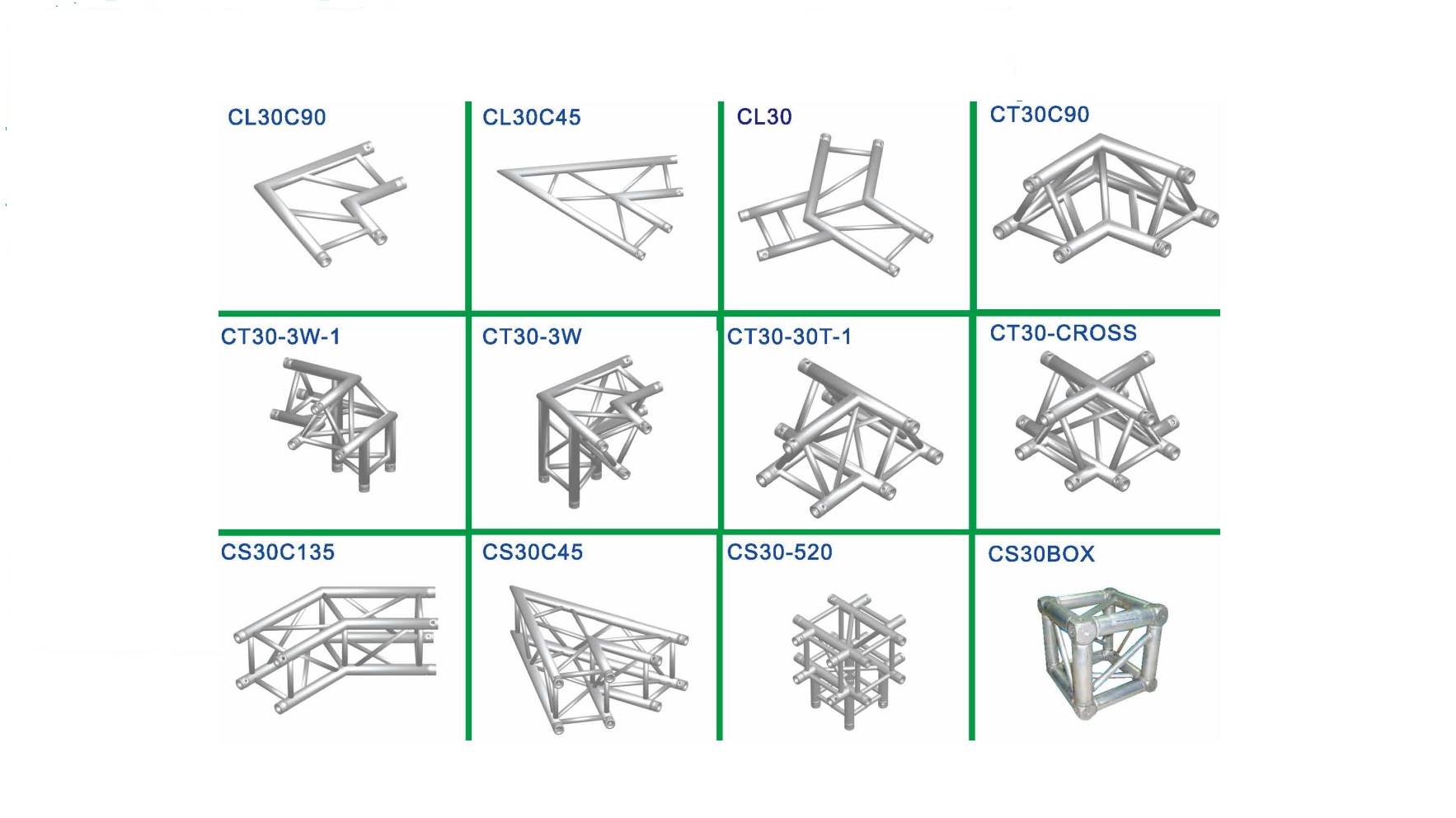

اختيار العقدة المشتركة:

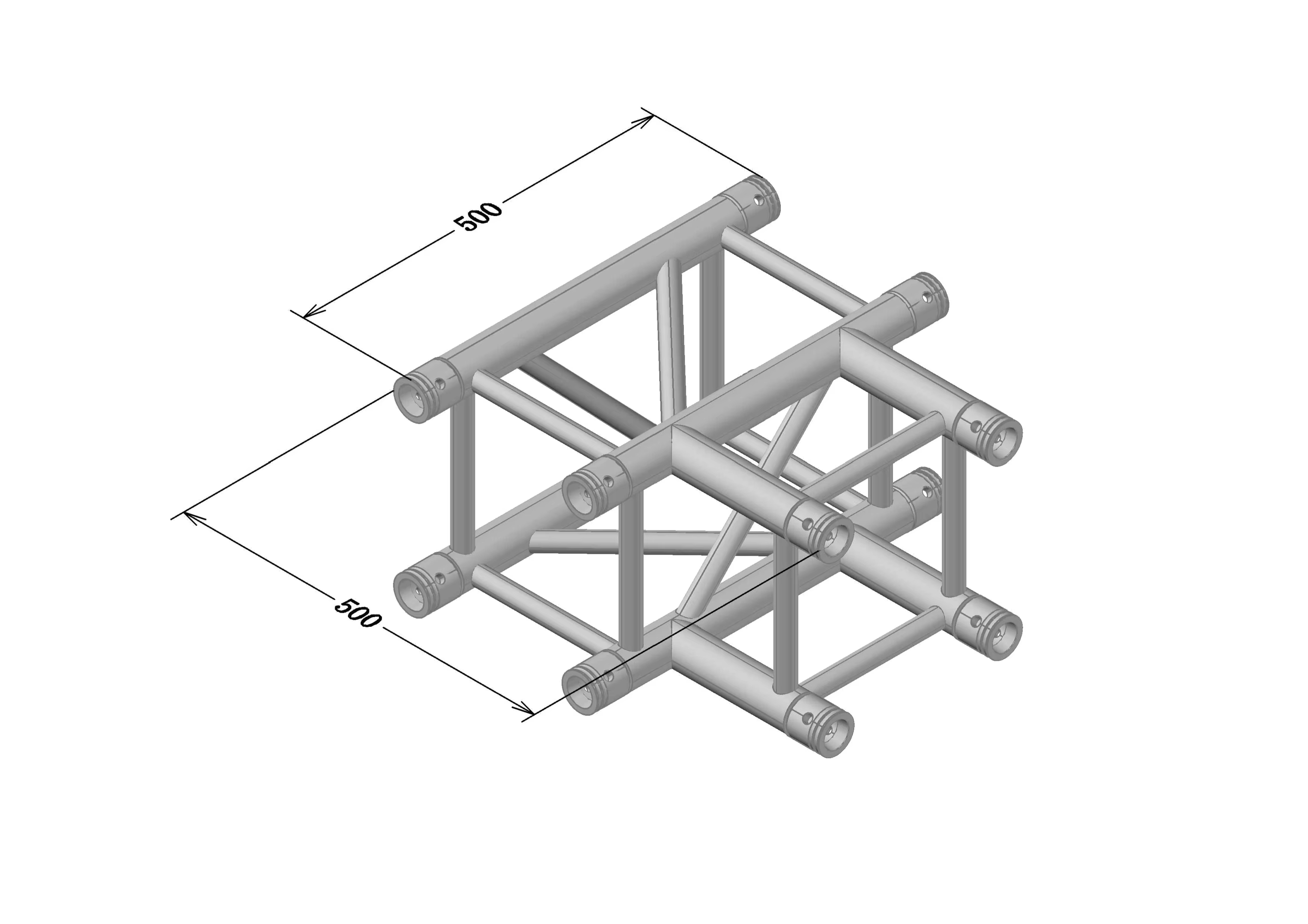

• زاوية الجمالون القياسية ذات 3 اتجاهات

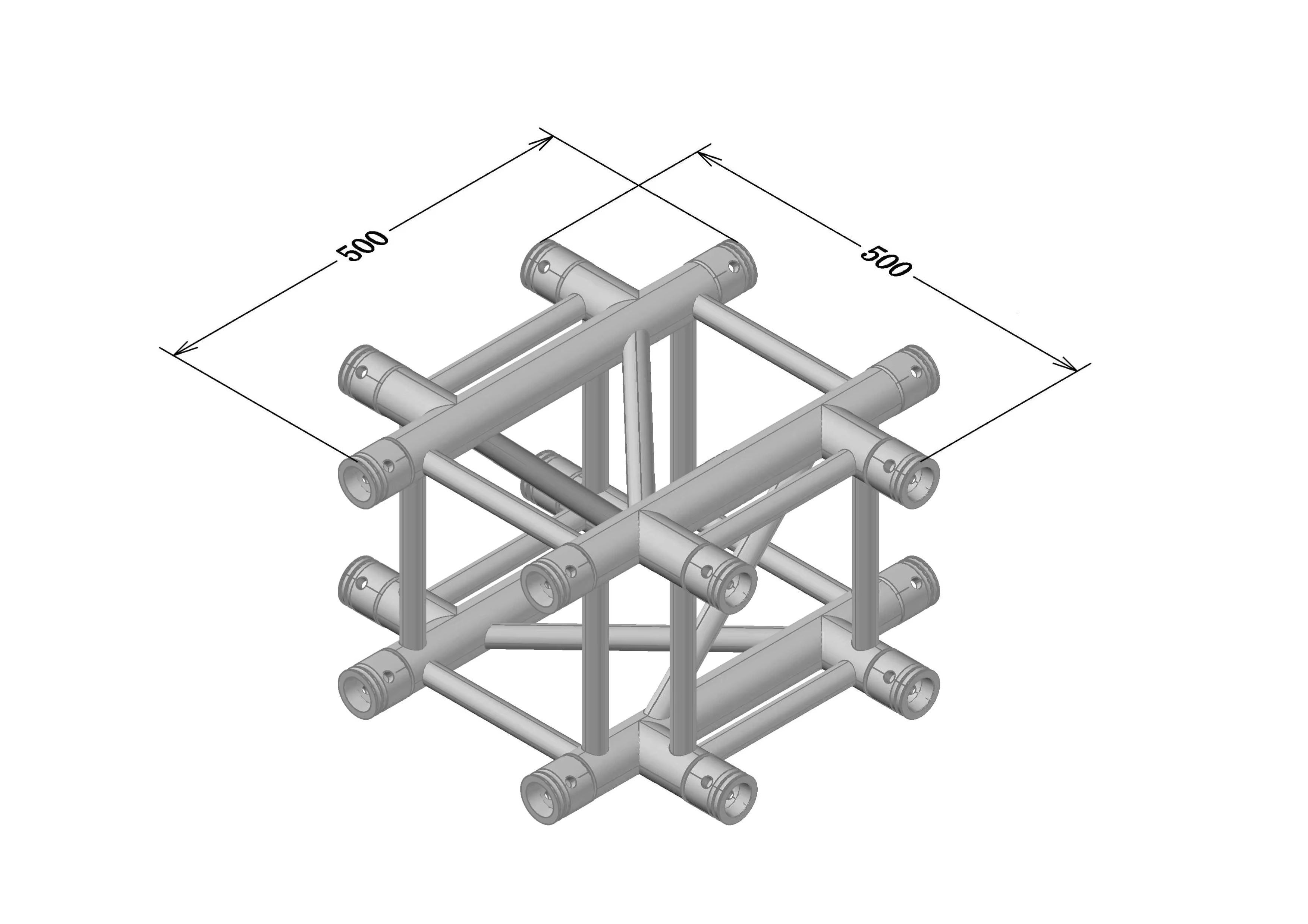

• زاوية تروس قياسية ذات 4 اتجاهات




في تخطيطات المرحلة المبكرة، تكون الموصلات المستوية كافية لتحديد المحيط وبنية الشبكة المتقاطعة. تظل القوى المحورية إلى حد كبير ضمن المستويات الرأسية والأفقية.

ومع ذلك، تكشف التركيبات الميدانية في كثير من الأحيان عن مشكلة خفية: الانجراف الالتوائي أثناء التحميل الجانبي (ضغط الحشود، وتركيبات الإضاءة المعلقة).

لماذا؟

لأن العقد المستوية تحافظ على الاستمرارية في المستوى ولكنها لا تنشئ حلقة تحميل ثلاثية الأبعاد. بدون الإغلاق المكاني، يتصرف الهيكل كإطارات مترابطة بدلاً من حجم موحد.

التعديل الهندسي:
تقديم العقد المكانية المحدودة مثل:

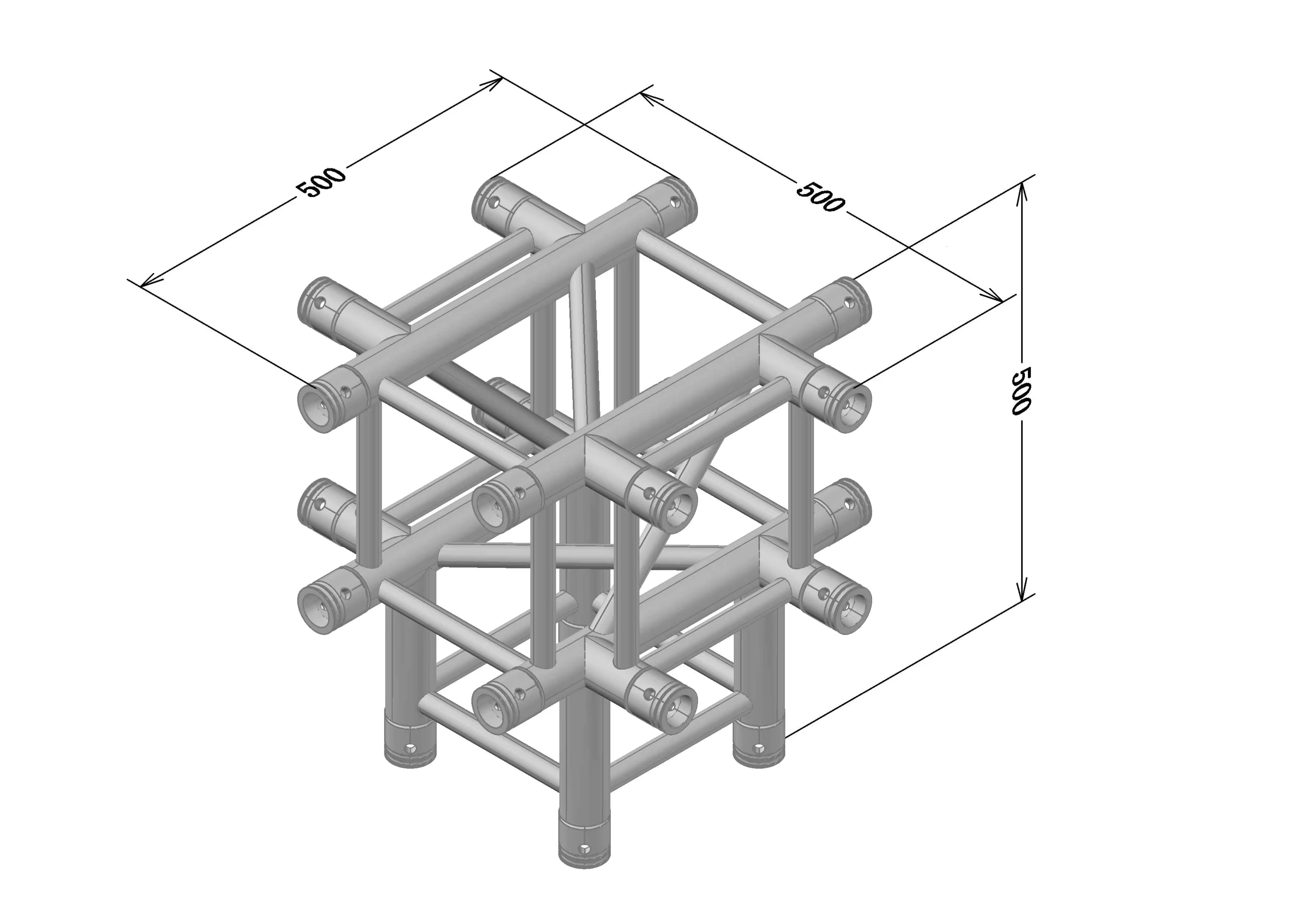

• زاوية تروس قياسية بخمسة اتجاهات

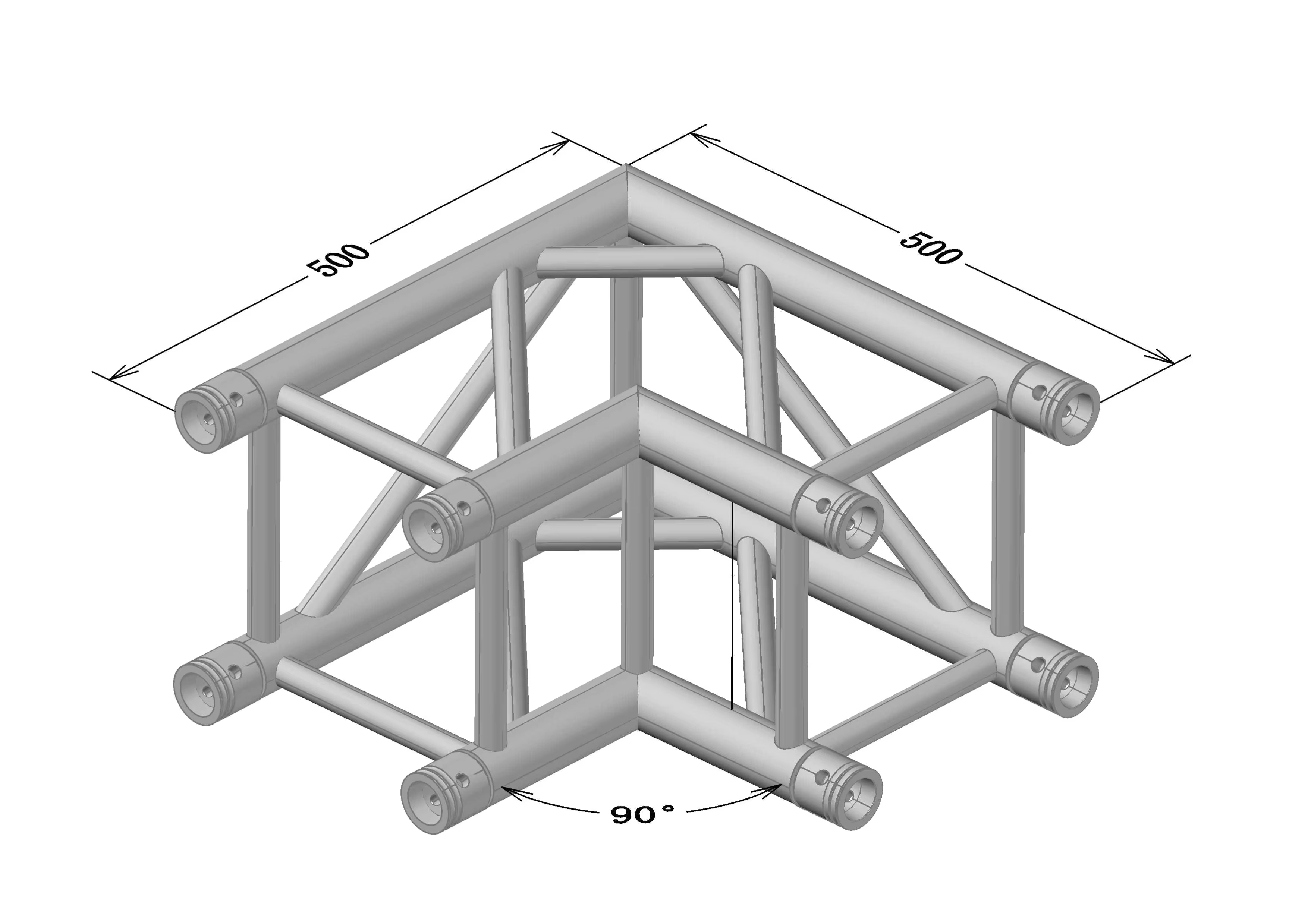

• زاوية تروس قياسية في اتجاهين بزاوية 90 درجة




في الزوايا العلوية يحول النظام من شبكة مستوية إلى صندوق مكاني. تزداد الصلابة الالتوائية بشكل غير متناسب مقارنة بعدد الموصلات المضافة.

ملاحظة:
حتى في هياكل الأكشاك التي تبدو بسيطة، غالبًا ما تتحكم أبعاد العقدة - وليس حجم العضو - في الاستقرار.

الحالة 2: بوابة المسرح مع تروس الإضاءة الكابولية

إدارة مسارات التحميل غريب الأطوار

السيناريو:
بوابة مسرح حيث تمتد أذرع الجمالون الأفقية للأمام لحمل أجهزة الإضاءة.

يقدم الكابولي حملًا لامركزيًا، مما ينتج عنه التواء عند التقاطع بين البرج الرأسي والعارضة الأفقية.

مواقع العقدة الحرجة:

• تقاطع البرج العلوي

• تقاطع قاعدة ناتئ

عادةً ما يؤدي استخدام العقد المستوية القياسية ذات 4 اتجاهات عند هذه التقاطعات إلى انحراف دوراني مرئي.

التدخل الهيكلي:
استبدال التقاطع بـ:

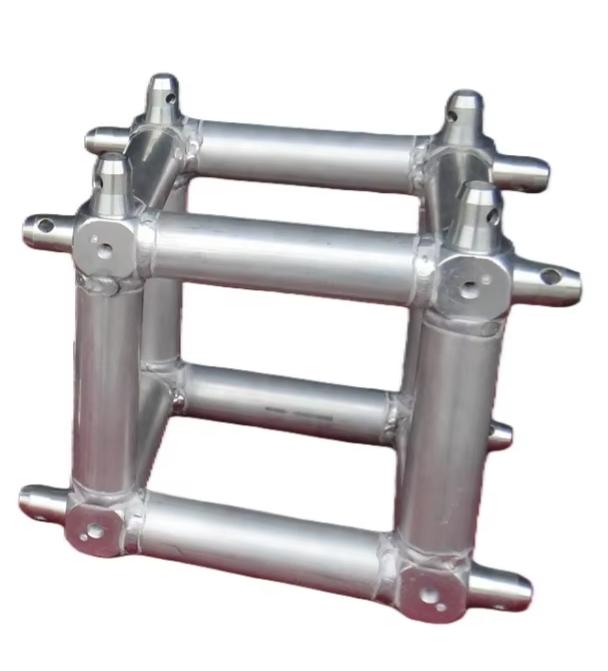

• 6- موصل للوجه




أو على الأقل:

• زاوية تروس قياسية بخمسة اتجاهات




يسمح للقوى المحورية بإعادة التوزيع على طول محاور مكانية متعددة. تعمل المشاركة الاتجاهية الإضافية على تحويل الطلب الالتوائي إلى مشاركة الحمل المحوري عبر الأعضاء.

الرؤية الميدانية:
في الأنظمة الكابولية، يجب أن 'يمتص' الموصل غرض الدوران. إذا كانت هندسة العقدة لا تسمح بمشاركة القوة متعددة المحاور، فإن الانحناء يتطور في مواقع غير مقصودة.

الحالة 3: هيكل السقف المزدوج

إعادة التوجيه المحوري على المستويات المائلة

السيناريو:
سقف خارجي للفعاليات به منحدران متماثلان يلتقيان عند سلسلة من التلال.

تتحول أحمال الجاذبية إلى ضغط محوري على طول الأعضاء المائلة. في مناطق التلال والإفريز، تغير نواقل القوة اتجاهها بشكل ملحوظ.

الموصلات الأساسية المستخدمة:

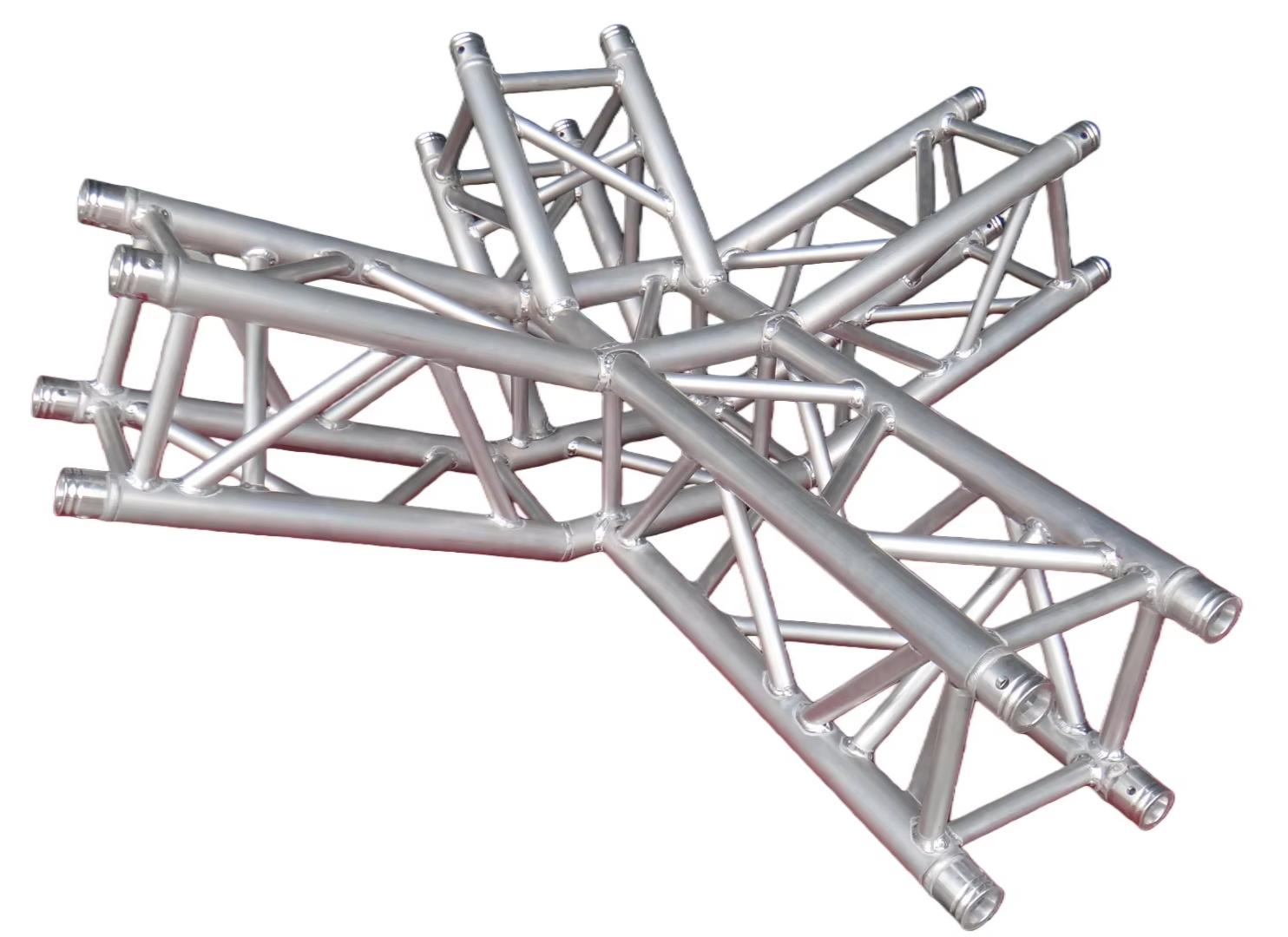

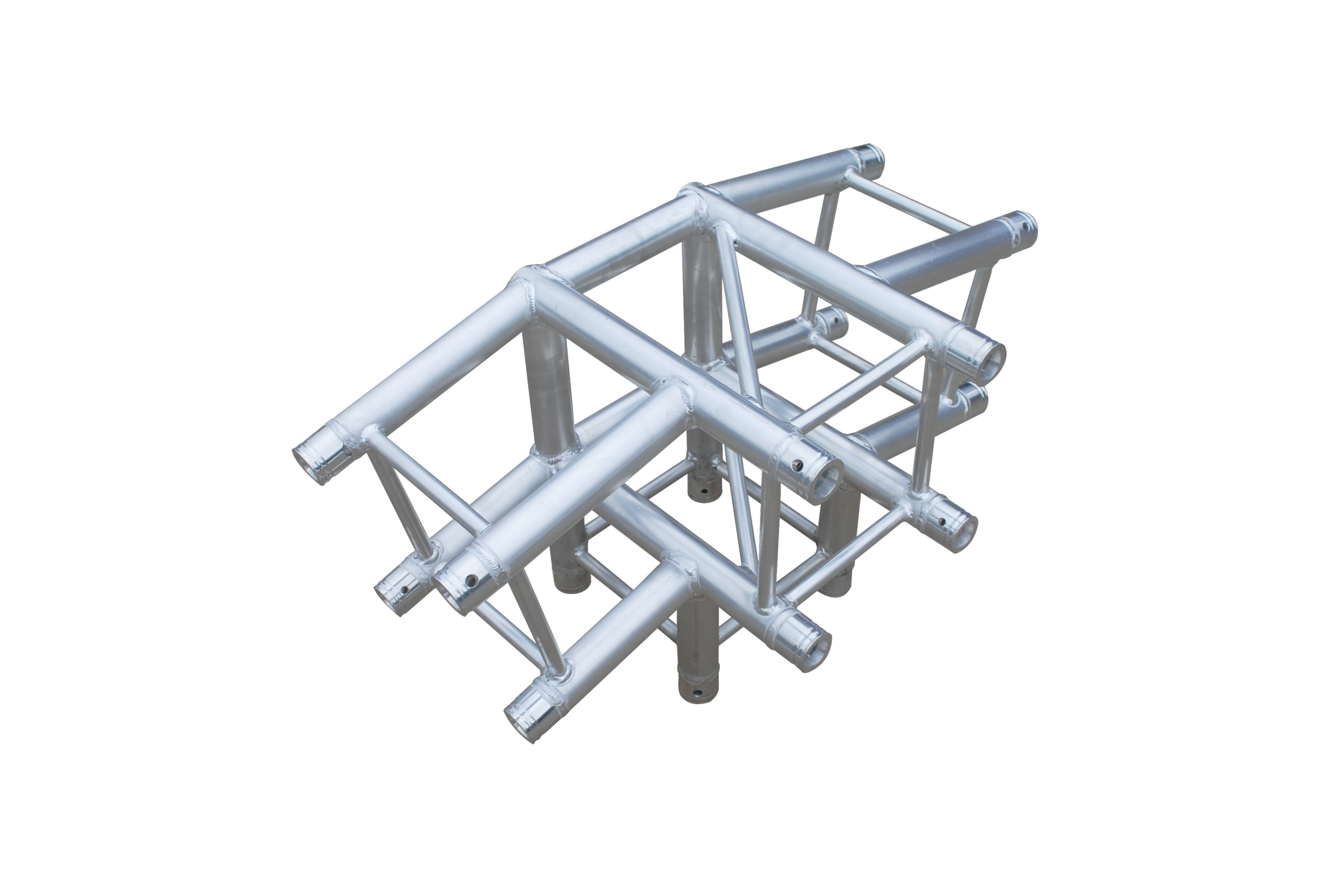

• موصل تروس السقف المخصص بأربعة اتجاهات (تقاطع التلال)




• زاوية الجمالون العلوية للسقف ذات 4 اتجاهات

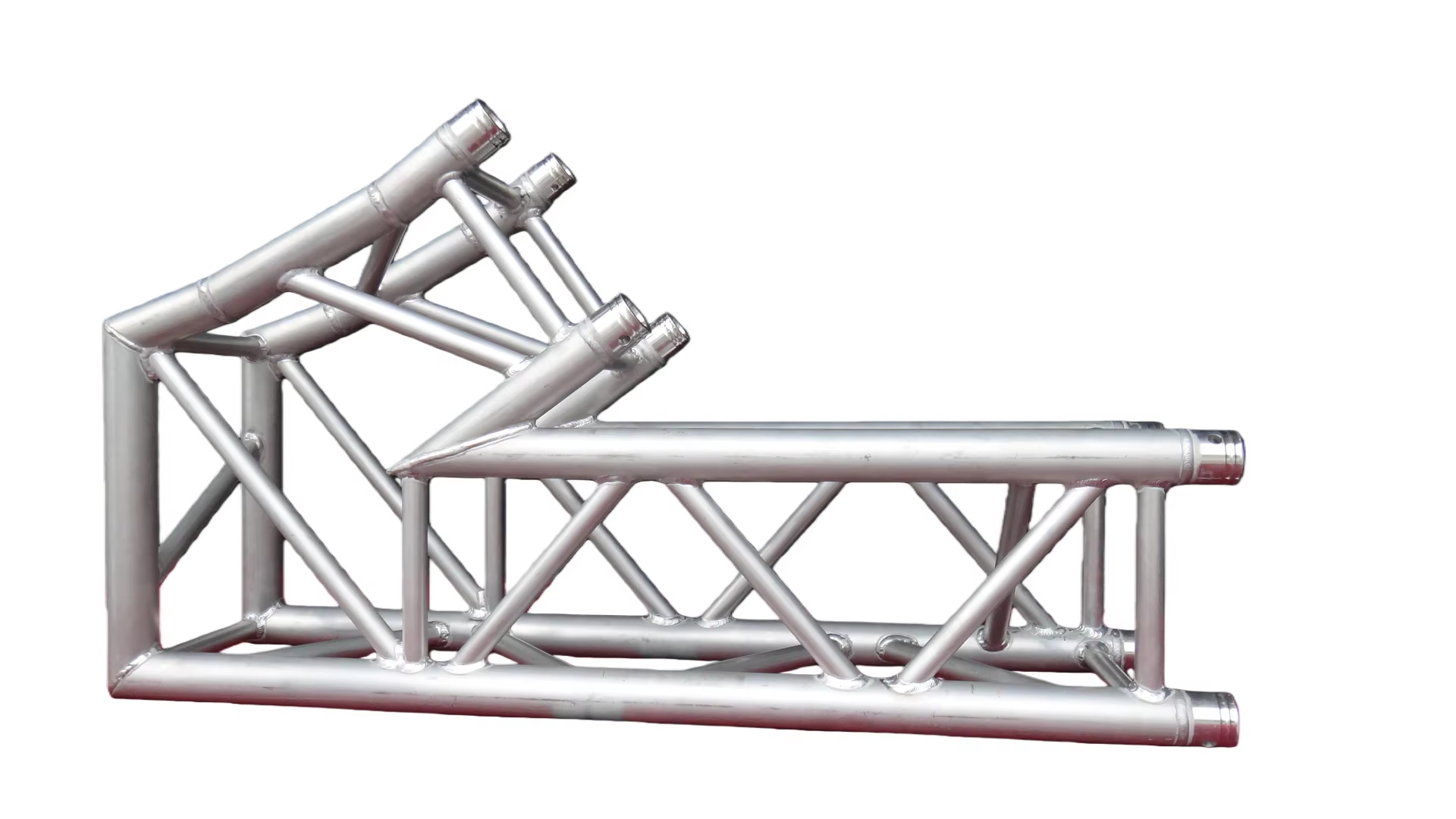

• زاوية سقف مائلة مخصصة في اتجاهين (انتقالات المنحدر)

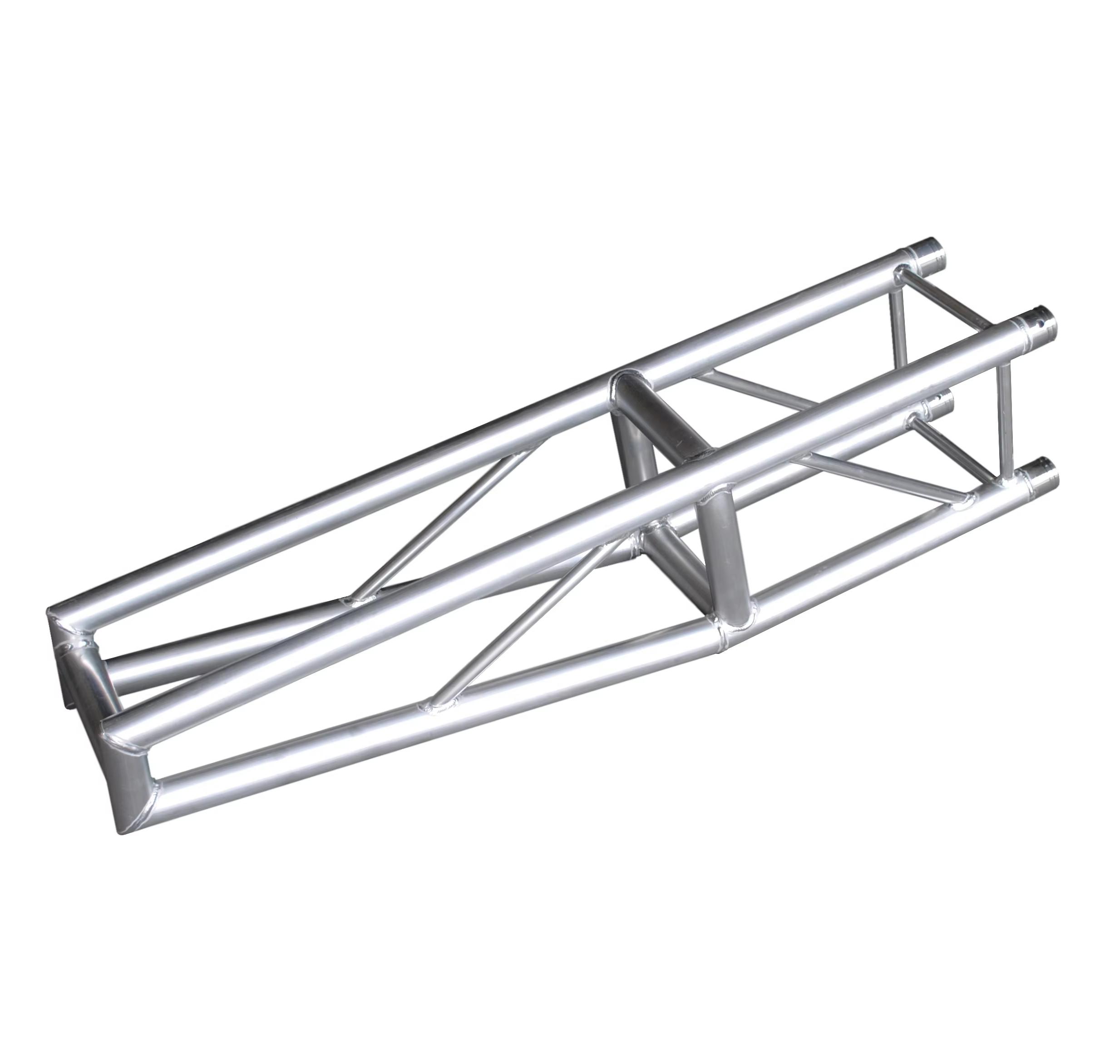

• الجمالون المستوي المائل السفلي (مناطق الوصلات السفلية)




يجب أن يوازن موصل التلال القوى المحورية المتعارضة من كلا المنحدرين. أي اختلال هندسي يؤدي إلى انحناء ثانوي.

عند التقاطعات ذات المنحدرات المنخفضة، تتراكم قوى رد الفعل الرأسية. هنا، يعد الحفاظ على المحاذاة المحورية بين الدعم الأفقي والمستوى المائل أمرًا بالغ الأهمية من الناحية الهيكلية.

وضع الفشل الملحوظ في التصميم السيئ:
إذا تم استخدام موصل مستو بدلاً من عقدة خاصة بالسقف، فسيتم نقل اللحظة في الواجهة. مع مرور الوقت، قد يظهر تعب المفاصل أو ارتخاء الترباس.

المبدأ الهندسي:
توجد موصلات ذات مستوى مائل للحفاظ على السلامة المحورية أثناء تحويل المتجهات. إنها ليست اختلافات جمالية. أنها تمنع الانحناء عند التحولات الهندسية.

الحالة 4: برج متعدد المستويات

تكديس الحمل العمودي وتدرج الصلابة

السيناريو:
برج بطول 9 أمتار مع منصات وسيطة تدعم لوحات LED.

يزداد الضغط العمودي باتجاه القاعدة. في الوقت نفسه، يؤدي حمل الرياح إلى القص الجانبي والالتواء.

استراتيجية الموصل:

• المستويات العليا: زاوية تروس قياسية بخمسة اتجاهات




• التقاطعات متوسطة المستوى: زاوية تروس قياسية ذات 4 اتجاهات




• تقوية القاعدة: 6- موصل للوجه




المنطق هرمي.

في المستويات العليا، تكون الأحمال أخف، وتكون الاستمرارية المكانية كافية.
يحافظ التعزيز المستوي متوسط ​​المستوى على اتساق الشبكة.
في القاعدة، حيث تتلاقى قوة الضغط والطلب الالتوائي، تقوم الموصلات سداسية الاتجاهات بتوزيع القوى بشكل أكثر توازنًا على دعامات الأساس.

الملاحظة الميدانية:
غالبًا ما يؤدي توزيع الموصل الموحد عبر الارتفاع إلى سلوك صلابة غير متساوٍ. يؤدي تصميم تدرج الصلابة من خلال اختيار الموصل إلى الحصول على أنماط انحراف أكثر قابلية للتنبؤ بها.

الحالة 5: التركيب المعماري بزاوية

الهندسة غير المتعامدة وتدفق القوة غير المتماثلة

السيناريو:
هيكل ذو مناظر خلابة مخصص بتقاطعات 60 درجة و120 درجة.

الموصلات المتعامدة القياسية غير قابلة للاستخدام.

الموصل المطبق:

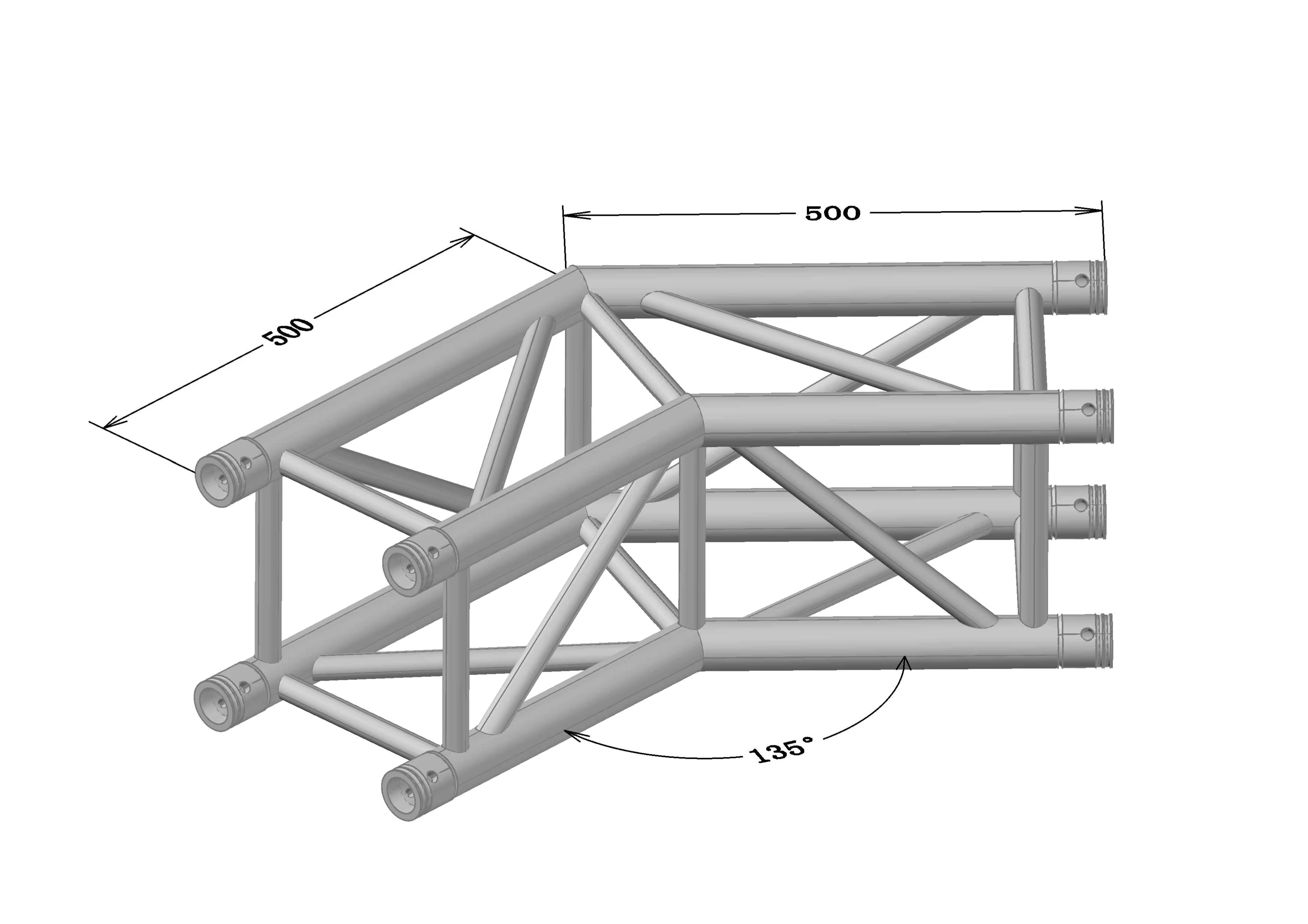

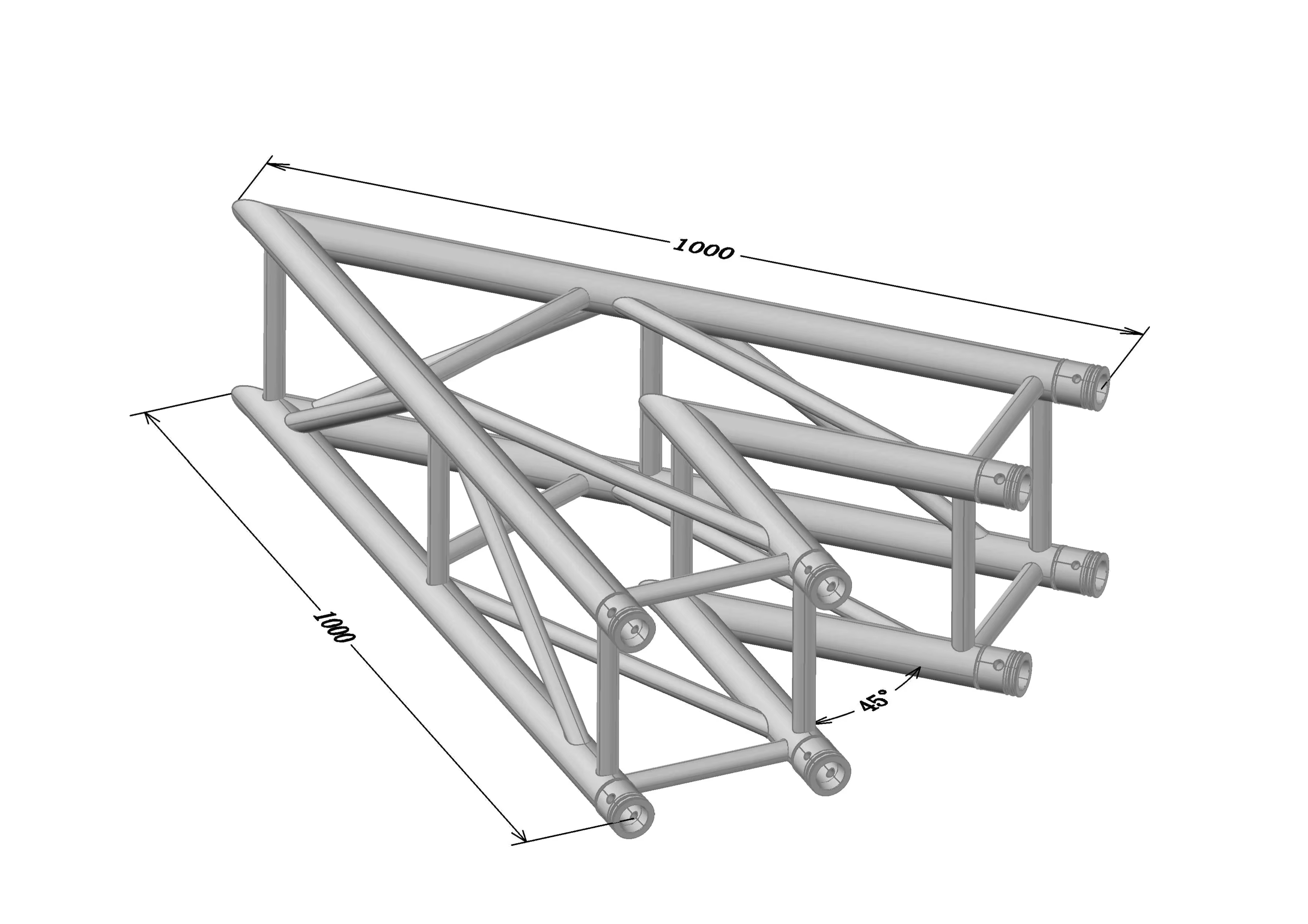

• زاوية تروس ذات زاوية مخصصة في اتجاهين






على عكس العقد القياسية، تحدد الموصلات ذات الزاوية المخصصة الشكل الهندسي أولاً وتفرض المسار ثانيًا.

في مثل هذه التكوينات:

• القوى المحورية لم تعد متناظرة

• الصلابة الجانبية تختلف حسب الاتجاه

• تصبح التأثيرات الالتوائية هي المهيمنة تحت الحمل الديناميكي

اعتبارات التصميم:
ينبغي إدخال عقد إضافية أو عقد مكانية (على سبيل المثال، موصلات ذات 5 اتجاهات أو 6 وجوه) في نقاط استراتيجية للتعويض عن عدم التماثل الناتج عن الزوايا غير القائمة.

تعمل الهندسة المخصصة على زيادة التأثير البصري، ولكن أيضًا التعقيد الهيكلي.

الأنماط الهيكلية في جميع الحالات

ويكشف تحليل هذه التطبيقات عن أنماط متسقة:

1. ترقية الأبعاد تعمل على تحسين الاستقرار

يؤدي الانتقال من العقد المستوية إلى العقد المكانية إلى تعزيز الأداء الالتوائي بشكل كبير.

2. أنظمة السقف حساسة للعقدة

تؤثر الوصلات المائلة بشكل مباشر على ما إذا كانت القوى تظل محورية أو تتحول إلى انحناء.

3. تتطلب المناطق الأساسية أعلى سعة للعقدة

الأجزاء السفلية من الأبراج أو دعامات السقف تشهد تقارب القوة؛ تعمل العقد متعددة الاتجاهات بشكل أفضل هنا.

4. الهندسة تملي منطق القوة

الزوايا المخصصة تغير توزيع الصلابة. يجب أن يتوقع موضع الرابط إعادة التوزيع هذه.

الآثار الهندسية لأنظمة 290 مم

ضمن مجموعات الجمالون 290 مم:

• عادةً ما تكون سعة الأعضاء كافية لفترات متوسطة.

• غالبًا ما تنشأ الثغرة الهيكلية عند تكوين العقدة.

• الاستخدام الاستراتيجي للموصلات ذات 6 اتجاهات يقلل من الانجراف الالتوائي دون زيادة حجم العضو.

• يجب أن تستخدم انتقالات السقف دائمًا موصلات خاصة بالهندسة.

في العديد من المشاريع الميدانية، يكون لتحسين منطق الموصل تأثيرًا هيكليًا أكبر من زيادة قسم الجمالون.

خاتمة

ومن خلال السيناريوهات العملية، يتضح مبدأ واحد:

تحدد الموصلات السلوك الهيكلي.

تحدد العقد المستوية الحدود.
العقد المكانية تخلق الحجم.
عقد السقف تدير تحويل المتجهات.
العقد الزاوية المخصصة تعيد تعريف الهندسة نفسها.

في هندسة الجمالون المعيارية، يتم تضمين الذكاء الهيكلي على مستوى العقدة. يعد فهم متى ولماذا يتم نشر كل تكوين للموصل أمرًا ضروريًا لبناء أنظمة تروس 290 مم مستقرة وفعالة ويمكن التنبؤ بها.

عضو الجمالون يحمل الحمولة.
يقرر الموصل كيفية انتقال هذا الحمل.

وهذا التمييز دقيق، ولكنه حاسم من الناحية الهيكلية.
