معلومات المنتج
| مواصفات | السلعة |
| نوع المنتج | كتلة تروس الألومنيوم / كتلة رفع البرج |
| ماركة | DragonStage |
| نوع اتصال الجمالون | حنفية تروس |
| خيارات الجمالون المتوافقة | 290 × 290 مم / 390 × 390 مم / 400 × 400 مم |
| خيارات حجم كتلة الأكمام | 500 × 600 مم / 520 × 760 مم / 600 × 760 مم |
| الوظيفة الرئيسية | الاتصال من البرج إلى الشعاع في أنظمة الجمالون ذات الدعم الأرضي |
| مادة | الألومنيوم |
| طلب | تروس السقف / تروس الإضاءة / دعم LED / برج الدعم الأرضي |
| التوافق المخصص | متاح وفقا لأبعاد الجمالون |
وصف المنتج

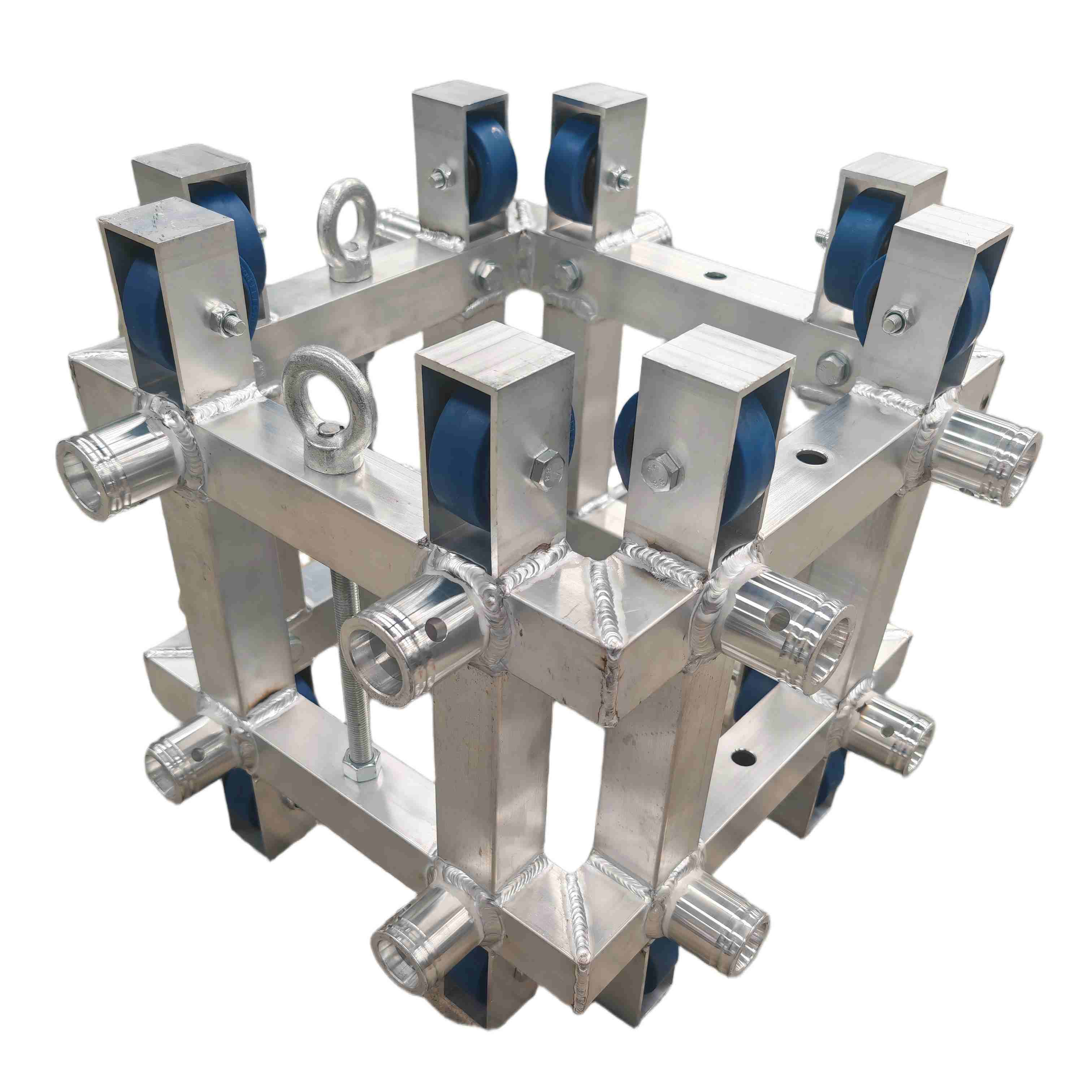

يعد DragonStage Aluminium Spigot Truss Sleeve Block أحد مكونات الاتصال الرئيسية المستخدمة في نظام برج الدعم الأرضي المعياري.
وتتمثل مهمتها العملية في ربط الجمالون البرجي العمودي مع الجمالون الأفقي ، وإنشاء الوصلة الرئيسية المستخدمة في هياكل السقف المؤقت، والإضاءة، ومصابيح LED، وتروس الأحداث.
في نظام الدعم الأرضي الكامل، تعمل كتلة الأكمام مع مكونات مثل:
بالنسبة للمكونات الأخرى المستخدمة في نفس نظام البرج، راجع عناصر البرج النموذجية.
إذا كنت تقوم بتحديد أقسام الجمالون المستقيمة المطابقة، فراجع Standard Spigot Truss.
كتلة برج تروس الألومنيوم لـ 400 * 400/400 * 600 مم
مصنوع من الألومنيوم عالي الجودة وخفيف الوزن وهو سهل النقل والإعداد
تم تصنيعه بعناية بواسطة لحامين معتمدين، مع شهادات CE وTUV وSGS.
متوفر بأطوال عديدة للفنانين المتنقلين والإنتاج والنوادي الليلية ومتاجر البيع بالتجزئة
يمتص هذا الألومنيوم المصقول المتين وخفيف الوزن الضوء ويعكسه مما يمنح إعدادك مظهرًا جذابًا مصقولًا
توافق الجمالون المتاح
توفر صفحة المنتج هذه حاليًا خيارات كتلة الأكمام لما يلي:
290 × 290 مم تروس حنفية
390 × 390 مم تروس حنفية
400 × 400 مم تروس حنفية
تشير هذه الأبعاد إلى تكوينات مختلفة لنظام الجمالون.
ومع ذلك، فإن الأبعاد الاسمية وحدها ليست كافية لضمان التوافق.
عند استبدال مجموعة الأكمام أو دعامات التوصيل التي تم شراؤها من شركة مصنعة أخرى، يرجى أيضًا التأكد من:
وهذا مهم بشكل خاص عند خلط المعدات الموجودة مع الأجزاء المصنعة حديثًا.
إذا كنت تريد عائلات الجمالون الأخرى، انظر الجمالون الألومنيوم.
أحجام كتلة الأكمام المتاحة
قائمة خيارات المنتج الحالية:
500 × 600 مم
520 × 760 ملم
600×760 ملم
هذه هي تكوينات مختلفة لكتل الأكمام المعروضة على صفحة المنتج الحالية. مرحلة التنين
يجب تحديد الإصدار الصحيح وفقًا لجمالون البرج، وجمالون العارضة، وهندسة الموصل، وترتيب الاتصال المطلوب.
إذا كان لديك بالفعل نظام برج حالي، فمن الأفضل أن ترسل إلينا قياسات كتلة الأكمام الأصلية بدلاً من الاختيار فقط من سلسلة F الاسمية أو حجم الجمالون الخارجي.
ماذا تفعل كتلة الأكمام في برج الدعم الأرضي؟
كتلة الأكمام ليست مجرد موصل زاوية آخر.
في نظام البرج النموذجي، تعمل كعقدة اتصال حول البرج العمودي ، مما يسمح بربط شبكة الجمالون الأفقية أو هيكل الحزم بالبرج.
اعتمادًا على تكوين النظام الكامل، يمكن استخدامه كجزء من ترتيب الرفع الذي يرفع هيكل الجمالون الأفقي على طول البرج أثناء التثبيت.
ولهذا السبب يوجد هذا المكون بشكل شائع في:
بالنسبة لتطبيقات الدعم الأرضي المتعلقة بـ LED، راجع تروس الدعم الأرضي LED.
لماذا يهم التوافق
توجد كتلة الأكمام في واحدة من أهم الواجهات في نظام برج الدعم الأرضي.
قد تبدو الوحدة متشابهة من الخارج ولكنها لا تزال غير متطابقة بسبب الاختلافات في:
لذلك، إذا كنت تمتلك بالفعل نظام الجمالون، فإن السؤال الصحيح ليس ببساطة:
'هل هذا 290 ملم أم 400 ملم؟''
الفحص الأكثر فائدة هو:
'هل تتطابق كتلة الأكمام هذه مع البرج الفعلي وهندسة الشعاع التي أملكها بالفعل؟'
وهذا مهم بشكل خاص لشركات التأجير التي تحتفظ بمخزونات مختلطة من موردين مختلفين.
التطبيقات النموذجية
يمكن استخدام كتلة الأكمام هذه كجزء من:
أنظمة الجمالون الدعم الأرضي
أبراج الجمالون سقف الألومنيوم
هياكل إضاءة الحفلات
دعامة دعم شاشة LED
تروس مسرح المهرجان
هياكل المعرض
أنظمة الإنتاج السياحي
استبدال أو توسيع أنظمة البرج الحالية
للتعرف على الموصلات والأجهزة ذات الصلة، راجع ملحقات نظام Truss.
قبل الطلب
لتأكيد كتلة الأكمام الصحيحة، يرجى تقديم:
تروس البرج الحجم الخارجي
شعاع الجمالون الحجم الخارجي
أبعاد موصل حنفية
تباعد الأنبوب من المركز إلى المركز
أبعاد كتلة الأكمام الحالية
صور للبرج واتصال الشعاع الأفقي
الكمية المطلوبة
سواء كان ذلك لنظام جديد أو لاستبدال المعدات الموجودة
أرسل، إن أمكن، منظرًا أماميًا وجانبيًا وصورة مقربة لموضع الموصل.
يعد هذا أكثر أمانًا من الاختيار حسب اسم الطراز فقط.
ملاحظة فنية هامة
تؤكد صفحة المنتج الحالية خيارات حجم الجمالون المتاحة وخيارات حجم كتلة الأكمام، ولكنها لا توفر حمولة رفع مسموح بها تم التحقق منها، أو سعة الحمل الهيكلي، أو عامل الأمان، أو حساب كامل لنظام البرج لهذا المنتج الفردي. مرحلة التنين
لذلك، يجب التعامل مع هذا المنتج كمكون واحد ضمن نظام برج الجمالون الكامل.
إن وجودها وحده لا يحدد الحمل المسموح به للسقف بأكمله أو جدار LED أو شبكة الإضاءة أو هيكل الدعم الأرضي.
التعليمات
ما هو استخدام كتلة الأكمام هذه؟
يتم استخدامه لربط الجمالون الأفقي ببرج عمودي في نظام الجمالون الأرضي.
ما هي أحجام الجمالون المتاحة؟
تسرد صفحة المنتج الحالية خيارات لـ 290 × 290 مم، 390 × 390 مم، و400 × 400 مم حنفية الجمالون . Dragon Stage
ما هي أحجام كتلة الأكمام المتاحة؟
تشمل الخيارات الحالية 500 × 600 مم، 520 × 760 مم، و600 × 760 مم . Dragon Stage
هل كتلة الأكمام هي نفس كتلة الزاوية؟
لا، عادةً ما تكون كتلة الزاوية عبارة عن تقاطع جمالوني ثابت. يتم استخدام كتلة الأكمام بشكل خاص حول البرج كجزء من نظام الاتصال والرفع للدعم الأرضي.
هل يمكن استخدامه مع تروس مصنع آخر؟
ربما، ولكن يجب التحقق من التوافق أولاً. يمكن أن يكون للجمالونات ذات الحجم الخارجي الاسمي نفسه مواضع موصلات مختلفة أو تباعد بين الأنابيب.
هل يمكنني استخدامه كبديل لكتلة الأكمام الموجودة؟
نعم، ولكن يرجى تقديم أبعاد وصور مجموعة الأكمام الأصلية والدعامات المطابقة قبل الإنتاج.
هل يمكن توصيل أحجام الجمالون المختلفة من خلال كتلة الأكمام؟
يمكن تكوين كتلة الأكمام لترتيبات الأبراج والحزم المختلفة، ولكن يجب تأكيد التكوين الدقيق للموصل قبل التصنيع.
هل تحدد كتلة الأكمام سعة التحميل للبرج بأكمله؟
لا. تعتمد القدرة الهيكلية الكاملة على البرج والكمرات والوصلات ونظام الرفع والامتدادات والأحمال والتكوين العام.
ما هي المعلومات التي يجب أن أرسلها للاقتباس؟
يرجى تقديم حجم البرج وحجم الشعاع وأبعاد الموصل وأبعاد كتلة الأكمام والصور أو الرسومات والكمية المطلوبة.
لماذا تختار DragonStage
توفر DragonStage أنظمة تروس ألمنيوم كاملة بالإضافة إلى مكونات البرج الفردية وقطع الغيار.
بالنسبة لطلبات قوالب الأكمام، وخاصة المكونات البديلة، فإن الخطوة المهمة هي مطابقة الشكل الهندسي الحقيقي لنظامك الحالي بدلاً من الاعتماد فقط على اسم الجمالون الاسمي.
ويساعد ذلك في تقليل مشكلات التوافق عندما يقوم العملاء بتوسيع أو إصلاح أو إعادة تكوين نظام دعم أرضي موجود.
