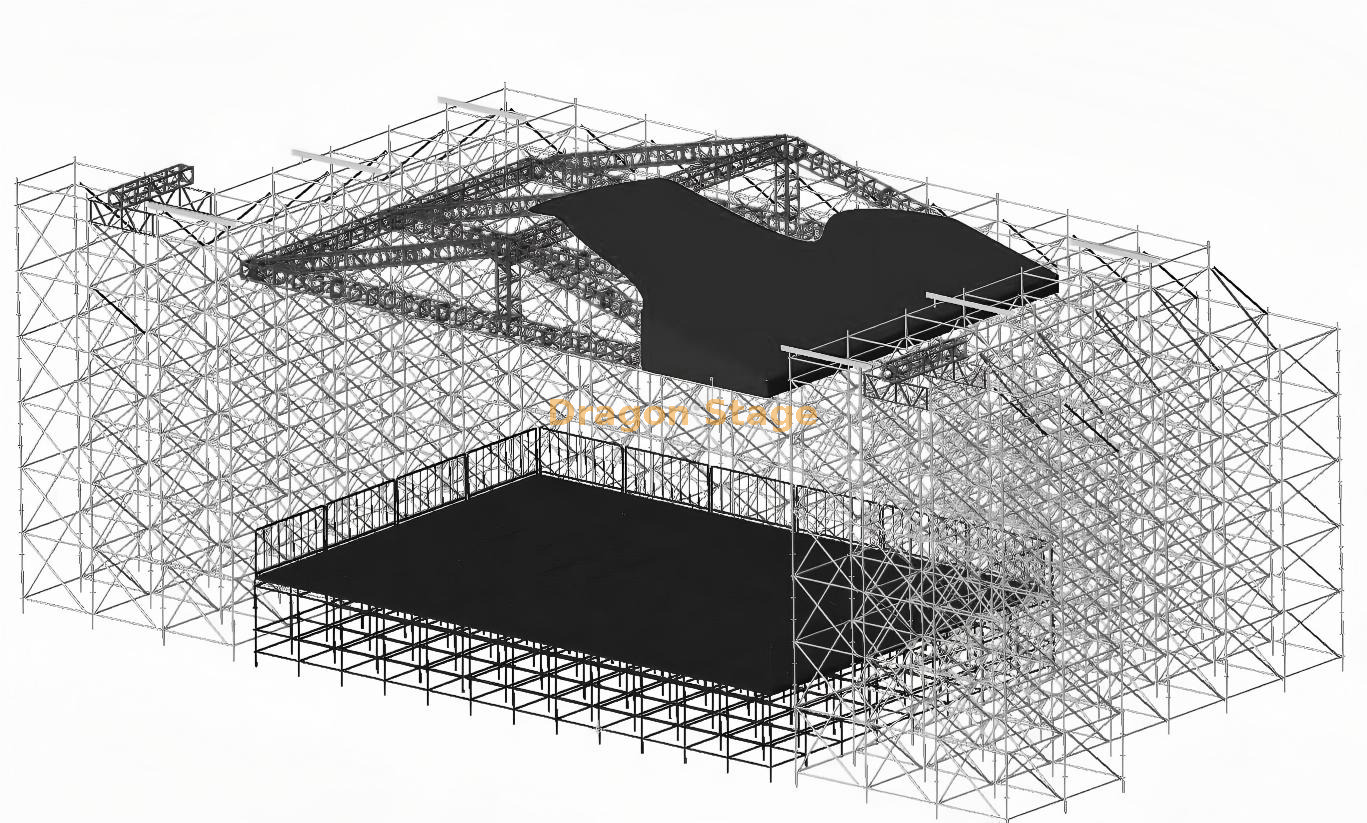

هذا نظام مسرح الحفلات الموسيقية Ringlock 14 م × 10 م عبارة عن حزمة مخصصة لمسرح الأحداث الكبيرة تجمع بين منصة Ringlock الفولاذية ودعامات سقف الذروة المصنوعة من الألومنيوم وهياكل جانبية بعرض 6 أمتار لشاشات LED وهياكل مخصصة لتعليق مجموعة الخطوط.
مقاييس منصة الأداء الرئيسية 14 م × 10 م، مع ارتفاع المرحلة المطلوب بما يصل إلى 2 م. تُستخدم سقالات Ringlock أيضًا لبناء هياكل الدعم المحيطة بما يصل إلى حوالي ارتفاع 10 مترمطابق للمسرح الرئيسي والأجنحة التي يبلغ عرضها 6 أمتار على كلا الجانبين.
بدلاً من شراء منصة المسرح، ودعامات السقف، ودعامات LED، وهياكل دعم الصوت بشكل منفصل، يمكن للعملاء طلبها كحزمة واحدة منسقة لمرحلة الحدث من DragonTruss.
للحصول على تكوينات المرحلة المعيارية الأخرى، راجع موقعنا نظام مرحلة Ringlock.
Dragon Stage
نظام المرحلة
وزن التعبئة: 5080 كجم
حجم التعبئة: 19cbm
غرض | مواصفة | كمية | |||||
مرحلة تجميع طبقة الصلب | تتصدر الألومنيوم: 3.3x6.6ft | 18 ملم مضاد للانزلاق الخشب الرقائقي | 70 جهاز كمبيوتر | ||||
Standard ، LR1 ، L: 2000mm | 48 جهاز كمبيوتر | ||||||
قياسي (قاعدة) -265 مم | 48 جهاز كمبيوتر | ||||||
Ledger ، LR2 ، L: 2000mm | 124 جهاز كمبيوتر | ||||||
Ledger ، LR2 ، L: 1000mm | أجهزة الكمبيوتر | ||||||
Brace ، LR3 ، L: 1500x2000mm | 82 جهاز كمبيوتر | ||||||
مشبك شعاع الألومنيوم ، 2M | 40 جهاز كمبيوتر | ||||||
مشبك شعاع الألومنيوم ، 1M | أجهزة الكمبيوتر | ||||||
قاعدة قابلة للتعديل | 48 جهاز كمبيوتر | ||||||
درج مرحلة الألومنيوم （2M عرض) | 18 ملم مضاد للانزلاق الخشب الرقائقي | المجموع | 8 | خطوات | 2 أجهزة كمبيوتر | ||
الدرابزين | 4 أجهزة كمبيوتر | ||||||
الدرابزين | 30 جهاز كمبيوتر | ||||||
2 مجموعات 6M واسعة شاشة LED Ringlock الجمالون
وزن التعبئة: 3000 كجم
حجم التعبئة: 21cbm
مجموعة واحدة أدناه
غرض | مواصفة | كمية |
طبقة الجمالون | الأنابيب الأفقية، L:2M | 79 قطعة |
أنبوب قطري ، LR3 ، L: 2.44m | 62 جهاز كمبيوتر | |
عمود ، LR1 ، L: 2M | 40 جهاز كمبيوتر | |
قاعدة قابلة للتعديل ، LR4 ، H: 0.25M | 15 جهاز كمبيوتر | |
أقواس الصلب ، L: 2M ، H: 0.5m | 2 أجهزة كمبيوتر | |
5 م 520 × 760 مم للسماعات | 1 أجهزة كمبيوتر | |
مشبك مزدوج | 6 أجهزة كمبيوتر |
2 مجموعات من الجدار الدائري
وزن التعبئة: 7500 كجم
حجم التعبئة: 13cbm
مجموعة واحدة أدناه
غرض | مواصفة | كمية |
طبقة الجمالون | الأنابيب الأفقية، L:2M | 212 قطعة |
أنبوب قطري ، LR3 ، L: 2.44m | 176 جهاز كمبيوتر | |
عمود ، LR1 ، L: 2M | 90 جهاز كمبيوتر | |
قاعدة قابلة للتعديل ، LR4 ، H: 0.25M | 25 جهاز كمبيوتر | |
أقواس الصلب ، L: 2M ، H: 0.5m | 6 أجهزة كمبيوتر | |
5 م 520 × 760 مم للسماعات | أجهزة الكمبيوتر | |
مشبك مزدوج | أجهزة الكمبيوتر | |
شعاع قسم 2.8 م | 3 أجهزة كمبيوتر |
وزن التعبئة: 5700 كجم
حجم التعبئة: 9CBM
غرض | مواصفة | كمية |
طبقة الجمالون | الأنابيب الأفقية، L:2M | 351 قطعة |
أنبوب قطري ، LR3 ، L: 2.44m | 299 قطعة | |
عمود ، LR1 ، L: 2M | 150 جهاز كمبيوتر | |
قاعدة قابلة للتعديل ، LR4 ، H: 0.25M | 36 جهاز كمبيوتر |
سقف الذروة
وزن التعبئة: 1310 كجم
حجم التعبئة: 16cbm
غرض | المواصفات (الجمالون squre) | كتي | ||||||
طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
14.00 م شعاع (مقدمة) | 3 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 12pcs | |||
2.00 م | 50 × 3.0 | CS389 × 389 | 3pcs | |||||
1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
10.00 م شعاع (الجانب) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 6pcs | |||
2.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
1.00 م | 50 × 3.0 | CS389 × 389 | 2pcs | |||||
غرض | المواصفات (الجمالون squre) | كتي | ||||||
طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
عمود السقف | 3 مجموعات | 1.40 م | 50 × 3.0 | CS289 × 289 | 3pcs | |||
10.00 م شعاع أعلى | 1 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 3pcs | |||
2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
1.00 م | 50 × 3.0 | CS289 × 289 | 1pcs | |||||
7.20 م شعاع مائل | 4 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||
2.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||||
5.20 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||||
7.20 م الجمالون سلم | 8 مجموعات | 3.00 م | 50 × 3.0 | CL30،289*50 | 0pcs | |||
2.00 م | 50 × 3.0 | CL30،289*50 | 8pcs | |||||
5.20 م | 50 × 3.0 | CL30،289*50 | 8pcs | |||||
مكونات السقف | 4 | سقف كونر 4 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 2pcs | ||||
5 | سقف كونر 5 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 1pcs | |||||
1 | قم بتوصيل اللوحة بالمشبك | CS289 × 289 | 3pcs | |||||
مشبك واحد | 16pcs | |||||||
مشبك مزدوج | 8pcs | |||||||
مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص. | 241.36 | 1pcs | ||||||
شعاع مكعب | 6 وجوه | CS389 × 389 | 2pcs | |||||
كتلة الأكمام spigot | 4pcs | ||||||
غرض | مواصفة |
|---|---|
نوع المنتج | نظام مرحلة الحفل Ringlock المخصص |
حجم المسرح الرئيسي | 14 م × 10 م |
ارتفاع المرحلة | ما يصل إلى 2M |
هيكل المرحلة الرئيسية | رينجلوك الصلب |
ارتفاع هيكل السقالات | ما يصل إلى تقريبا. 10 م |
نوع السقف | ذروة الألومنيوم / تروس السقف ذات الإطار A |
أجنحة جانبية | 2 |
عرض الجناح الجانبي | تقريبا. 6 م لكل منهما |
دعم شاشة LED | الهياكل الجانبية Ringlock |
دعم صفيف الخط | الهياكل المعلقة المخصصة |
التطبيق الرئيسي | الحفلات الموسيقية / المهرجانات / الأحداث الحية |
أحجام مخصصة | متاح |
تستخدم المرحلة الرئيسية نظام دعم Ringlock الفولاذي المعياري لإنشاء منصة أداء بعرض 14 مترًا × 10 مترًا.
يصل ارتفاع المرحلة المطلوبة لهذا التكوين إلى 2 متر.
يمكن توفير حزمة مرحلة Ringlock النموذجية مع المجموعة المطلوبة من:
المعايير العمودية
الدفاتر الأفقية
الأقواس القطرية
مكونات أساسية قابلة للتعديل
أعضاء دعم المرحلة
مكونات سطح المسرح
الوصول إلى السلالم والملحقات ذات الصلة عند الحاجة
نظرًا لأنه يتم تجميع المرحلة من مكونات معيارية، فلا يلزم أن تظل الأبعاد والارتفاع ثابتة في التكوين الموضح في هذه الصفحة.
توفر DragonTruss منتجات منصة Steel Ringlock Stage ذات الصلة لمتطلبات المرحلة المؤقتة المختلفة.
يوجد فوق مرحلة Ringlock الرئيسية نظام جمالون للسقف مصنوع من الألومنيوم.
يوفر السقف المظهر الجانبي المميز الموضح في رسم المشروع ويمكن تصنيعه وفقًا لعرض المسرح المطلوب والعمق والتكوين العام للحدث.
تقوم DragonTruss بتزويد مكونات الجمالون السقفية المصنوعة من الألومنيوم مع حزمة Ringlock Stage، مما يقلل حاجة العملاء إلى الحصول على النظامين من موردين منفصلين.
للحصول على منتجات السقف ذات الصلة، راجع:
نظام تروس السقف النموذجي على شكل حرف A
ومجموعة منتجات Roof Truss الأوسع لدينا .
يجب تحديد أغطية السقف ومعدات الإضاءة وغيرها من المعدات المعلقة بشكل منفصل وفقًا للمشروع الفعلي.
تشتمل مسرح الحفلة الموسيقية على جناحين جانبيين بعرض 6 أمتار تقريبًا ، واحد على كل جانب من منطقة الأداء الرئيسية.
يتم تصنيع هذه الهياكل الجانبية بشكل أساسي من مكونات Ringlock ويمكن أن توفر مناطق تركيب لشاشات LED للأحداث الكبيرة.
يمكن إعداد التكوين النهائي لدعم LED وفقًا لما يلي:
عرض شاشة LED
ارتفاع شاشة LED
ترتيب وحدة الشاشة
الوزن الإجمالي للمعدات
موقف التثبيت المطلوب
متطلبات الصيانة والوصول
يمكن للعملاء الذين يحتاجون إلى منتجات الجمالون ذات الصلة بـ LED الرجوع أيضًا إلى مجموعة LED Stage Truss الخاصة بنا.
نظرًا لأن أبعاد وأوزان شاشات LED تختلف بشكل كبير بين المشاريع، فيجب توفير مواصفات الشاشة قبل تأكيد عرض الأسعار النهائي وتكوين الإنتاج.
تشتمل الهياكل الجانبية أيضًا على مواضع مخصصة لأنظمة الصوت ذات المصفوفة الخطية.
وهذا يسمح لحزمة المسرح الكاملة لاستيعاب ليس فقط منصة الأداء وشاشات LED، ولكن أيضًا معدات PA الرئيسية المطلوبة لبيئة الحفلات الموسيقية.
للحصول على عرض أسعار مخصص، يرجى تقديم:
العلامة التجارية/الطراز لصفيف الخط
عدد الخزانات لكل جانب
الوزن لكل خزانة
إجمالي الوزن المعلق
نوع الرافعة
الارتفاع المطلوب للتعليق
يمكن لـ DragonTruss بعد ذلك مطابقة تكوين التصنيع مع متطلبات المعدات الفعلية.
لا تتم المطالبة بقدرة تعليق محددة لصفيف الخطوط للتكوين الموضح في هذه الصفحة بدون المعدات والمعلومات الهندسية المقابلة.
إحدى المزايا العملية لطلب هذا النوع من مسرح الحفلات الموسيقية من DragonTruss هو أنه يمكن توفير العديد من مجموعات المنتجات معًا:
مرحلة Ringlock + دعامة سقف من الألومنيوم + دعم LED + دعم صفيف الخط + ملحقات المسرح
وهذا يقلل من الحاجة إلى شراء المكونات الهيكلية الرئيسية من عدة موردين غير مرتبطين ومن ثم حل مشكلات التوافق في مرحلة التثبيت.
تقوم DragonTruss بتصنيع وتوريد أنظمة المسرح والجمالون والسقالات لتطبيقات الأحداث المؤقتة. تم شرح المبدأ المعياري المشترك وراء هذه الأنظمة في منطق النظام المعياري الخاص بنا للمنصة والجمالون والسقالة.
المسرح 14 م × 10 م مع أجنحة جانبية 6 م هو التكوين المطلوب لهذا المنتج. إنه ليس الحجم الوحيد المتاح.
يمكن لشركة DragonTruss تصنيع حزم مسرح الحفلات الموسيقية المماثلة مع:
عروض المرحلة الرئيسية
أعماق المرحلة
ارتفاعات المرحلة
أبعاد السقف
تكوينات سقف الذروة
عرض الجناح الجانبي
أبعاد دعم شاشة LED
مواضع صفيف الخط
تكوينات سطح المرحلة
مواقف الدرج
الدرابزين
مناطق العمل خلف الكواليس
بالنسبة لمشاريع المرحلة غير القياسية، راجع خدمة إنتاج المرحلة المخصصة لدينا .
عادةً ما تحتوي حزمة مسرح الحفلة الموسيقية الكبيرة على العديد من المكونات المختلفة بدلاً من هيكل ملحوم نهائي واحد.
بإمكان DragonTruss تنسيق إنتاج وتوريد مجموعات المكونات المطلوبة وفقًا لتكوين المشروع المؤكد.
قد يشمل ذلك:
المعايير
دفاتر الأستاذ
الأقواس القطرية
المكونات الأساسية
أعضاء دعم المرحلة
الطوابق المرحلة
سلالم
الدرابزين
مكونات الوصول
الجمالون سقف مستقيم
أقسام سقف الذروة
مكونات الاتصال
ملحقات الجمالون ذات الصلة
هياكل دعم LED
مكونات دعم صفيف الخط
ملحقات تركيب المعدات
يتم إعداد BOQ النهائي وفقًا لرسومات المرحلة المؤكدة ومتطلبات العملاء.
بالنسبة لمرحلة من هذا النوع، فإن مجرد توفير أبعاد المرحلة الرئيسية لا يكفي عادةً للحصول على عرض أسعار دقيق.
يرجى تقديم أكبر قدر ممكن من المعلومات التالية:
عرض وعمق المسرح الرئيسي
ارتفاع المرحلة المطلوبة
مطلوب عرض السقف والعمق والارتفاع
شكل السقف
حجم شاشة LED على كل جانب
وزن شاشة LED
نموذج صفيف الخط وكميته
إجمالي وزن صفيف الخط لكل جانب
متطلبات معدات الإضاءة
متطلبات غطاء السقف
السلالم ومواقع الوصول المطلوبة
موقع التثبيت
استخدام داخلي أو خارجي
الرسومات الموجودة أو الصور المرجعية
إذا لم تكن بعض المعلومات متاحة بعد، فيمكن للعملاء إرسال المعلومات المتوفرة لديهم بالفعل ويمكن لـ DragonTruss تحديد ما لا يزال بحاجة إلى تأكيد قبل الإنتاج.
بالنسبة لتطبيقات الحفلات الموسيقية الكبيرة، يمكنك أيضًا الاطلاع على حلول الحفلات الموسيقية الخاصة بنا .
نادرًا ما تتكون مراحل الحفلات الموسيقية الكبيرة من منصة فقط.
قد تتضمن قائمة الشراء الفعلية ما يلي:
منصة الأداء
الجمالون السقف
هياكل شاشة LED
دعم نظام الصوت
سلالم
الدرابزين
هياكل الوصول
مكونات الحدث المؤقتة الأخرى
بالنسبة للعملاء الذين يشترون هذه الأنظمة معًا، يصبح التوافق بين مجموعات المكونات أمرًا مهمًا.
يمكن لشركة DragonTruss تصنيع مكونات المرحلة الرئيسية والجمالون وRinglock وفقًا لتكوين مشروع مؤكد واحد وإعداد قائمة المكونات المقابلة للإنتاج والشحن.
الأبعاد المذكورة في هذه الصفحة تصف تكوين المنتج المطلوب :
مسرح رئيسي 14 م × 10 م
ارتفاع المرحلة يصل إلى 2 متر
هياكل Ringlock تصل إلى حوالي 10 أمتار
أجنحة جانبية بطول 6 م
سقف الذروة من الألومنيوم
وظائف دعم صفيف LED والخط
أنها لا تشكل حسابًا هيكليًا تم التحقق منه.
قبل الموافقة على التكوين النهائي لمشروع معين، قد تعتمد المتطلبات المتعلقة بالهندسة على ما يلي:
الأحمال الفعلية للمعدات
حجم ووزن شاشة LED
وزن صفيف الخط
تغطية السقف
التعرض للرياح
موقع التثبيت
الظروف الأرضية
ترتيب التثبيت أو الصابورة
اللوائح المحلية
لا تستنتج DragonTruss تقييمات الرياح أو سعات التحميل أو متطلبات الصابورة أو الموافقة الهندسية من الأبعاد وحدها.
المرحلة الرئيسية المطلوبة لهذا التكوين هي 14 م عرض × 10 م عمق ، مع ارتفاع المرحلة يصل إلى 2 م.
يستخدم التكوين نظام تروس سقف من الألومنيوم / إطار A فوق مرحلة Ringlock.
توفر الهياكل الجانبية التي يبلغ عرضها 6 أمتار تقريبًا مناطق لتركيب شاشات LED وتتضمن هياكل مخصصة لمعدات صفيف الخطوط.
نعم. يمكن لشركة DragonTruss توفير مكونات مرحلة Ringlock، ودعامات السقف المصنوعة من الألومنيوم، والهياكل الجانبية، والملحقات ذات الصلة كحزمة منتج منسقة واحدة.
نعم. يمكن تخصيص أبعاد المسرح الرئيسي والارتفاع وحجم السقف وتكوين الجناح الجانبي وفقًا لمتطلبات المشروع.
نعم. يمكن إعداد BOQ النهائي بعد تأكيد أبعاد المسرح وتكوين السقف وشاشات LED ومعدات الصوت ومتطلبات الوصول وتفاصيل المشروع الأخرى.
بالنسبة لشاشات LED، يرجى توفير الأبعاد والوزن الإجمالي. بالنسبة لمصفوفات الخطوط، قم بتوفير نموذج مكبر الصوت والكمية والوزن الفردي أو الإجمالي وموضع التعليق ومتطلبات الرفع.
