Dragon Stage
المسرح الرئيسي مع 4 سلالم
وزن التعبئة: 5900 كجم
حجم التعبئة: 16cbm
غرض | مواصفة | كمية | |||
مرحلة التجميع الصلب | تتصدر: 3.3x6.6ft | خشبي | 60 جهاز كمبيوتر | ||
LR01 ، العمود والأنبوب الداخلي | L = | 2.00 م | 77 PCS | ||
LR02 ، الأنبوب الأفقي ، الطول: 2M | 132 جهاز كمبيوتر | ||||
LR02 ، الأنبوب الأفقي ، الطول: 1M | 140 جهاز كمبيوتر | ||||
LR03، أنبوب قطري (جانب طويل) | L = | 2.83 | 66 جهاز كمبيوتر | ||
LR03، أنبوب قطري (الجانب القصير) | L = | 2.24 | 70 جهاز كمبيوتر | ||
شوكة | 77 PCS | ||||
المشبك | 66 جهاز كمبيوتر | ||||
قاعدة قابلة للتعديل | 77 PCS | ||||
درج المسرح | تتصدر خشبي | المجموع | 8 | خطوات | 4 أجهزة كمبيوتر |
درابزين الدرج | طول | 3.2 | متر | 8 أجهزة كمبيوتر | |
مرحلة المدرج
وزن التعبئة: 1140 كجم
حجم التعبئة: 3CBM
غرض | مواصفة | كمية | |||
مرحلة التجميع الصلب | تتصدر: 3.3x6.6ft | خشبي | 10 أجهزة كمبيوتر | ||
LR01 ، العمود والأنبوب الداخلي | L = | 2.00 م | 18 جهاز كمبيوتر شخصى | ||
LR02 ، الأنبوب الأفقي ، الطول: 2M | 30 جهاز كمبيوتر | ||||
LR02 ، الأنبوب الأفقي ، الطول: 1M | 24 جهاز كمبيوتر | ||||
LR03، أنبوب قطري (جانب طويل) | L = | 2.83 | 15 جهاز كمبيوتر | ||
LR03، أنبوب قطري (الجانب القصير) | L = | 2.24 | 12 جهاز كمبيوتر | ||
شوكة | 18 جهاز كمبيوتر شخصى | ||||
المشبك | 15 جهاز كمبيوتر | ||||
قاعدة قابلة للتعديل | 18 جهاز كمبيوتر شخصى | ||||
نظام Ringlock 12 م و 8 م
وزن التعبئة: 13.2+9cbm
حجم التعبئة: 8160 + 5840 كجم
غرض | مواصفة | كمية |
طبقة الجمالون | الأنابيب الأفقية، L:2M | 247 قطعة*2 |
أنبوب قطري ، LR3 ، L: 2.44m | 210 قطعة*2 | |
عمود ، LR1 ، L: 2M | 112 قطعة*2 | |
قاعدة قابلة للتعديل ، LR4 ، H: 0.25M | 27 قطعة*2 |
غرض | مواصفة | كمية |
طبقة الجمالون | الأنابيب الأفقية، L:2M | 364 قطعة |
أنبوب قطري ، LR3 ، L: 2.44m | 309 قطعة | |
عمود ، LR1 ، L: 2M | 144 قطعة | |
قاعدة قابلة للتعديل ، LR4 ، H: 0.25M | 38 جهاز كمبيوتر |
16 م 400 مم تروس حنفية
وزن العبوة: 136 كجم
حجم التعبئة: 3CBM
5 قطع 3 م + 1 ع 1 م
6 م الجمالون المستديرة
وزن التعبئة: 185 كجم
حجم التعبئة: 7cbm
غرض | المواصفات (الجمالون squre) | كتي | |||||
زاوية | الأنبوب الرئيسي (مم) | الحجم (مم) | |||||
قوس الجمالون | 45.00 درجة | 50 × 3.0 | CS389 × 389 | 8 أجهزة كمبيوتر | |||
ملحق الجمالون | مقرن مخروطي و Safrty Clip & PIN | مجموعة | |||||
4 م الجمالون المستديرة
وزن التعبئة: 123 كجم
حجم التعبئة: 5.5cbm
غرض | المواصفات (الجمالون squre) | كتي | |||||
زاوية | الأنبوب الرئيسي (مم) | الحجم (مم) | |||||
قوس الجمالون | 60.00 درجة | 50 × 3.0 | CS389 × 389 | 6 أجهزة كمبيوتر | |||
ملحق الجمالون | مقرن مخروطي و Safrty Clip & PIN | مجموعة | |||||
غرض | مواصفة |
|---|---|
نوع المنتج | نظام مرحلة الحفل Ringlock المخصص |
حجم المسرح الرئيسي | 12 م × 10 م |
ارتفاع المسرح الرئيسي | 2 م |
حجم المدرج | 2 م × 6 م |
حجم سطح المسرح | 2 م × 1 م |
سلالم الوصول | 4 أجهزة كمبيوتر |
نظام الدعم الرئيسي | رينجلوك الصلب |
تكوين الجدار | الجدار الخلفي + جداران جانبيان |
عرض داخلي واضح | تقريبا. 14 م |
العرض الخارجي الخلفي | تقريبا. 22 م |
عمق داخلي واضح | تقريبا. 10 م |
منطقة دعم LED | تقريبا. عرض 4 متر من كل جانب |
تروس الألمنيوم المستقيمة | 400 × 400 مم × 16 م |
تروس دائرية كبيرة | تقريبا. قسم 400 مم × قطر 6 م |
تروس دائرية صغيرة | تقريبا. قسم 400 مم × قطر 4 م |
طلب | حفلة موسيقية / مهرجان / حدث مباشر |
إنتاج مخصص | متاح |
لا يُباع هذا المنتج كجدار Ringlock فقط أو كدعامة ألومنيوم فردية فقط.
يمكن أن تشمل حزمة التوريد المخصصة ما يلي:
المرحلة الرئيسية نقوم بتوريد أنظمة منصة Ringlock Stage الفولاذية بأحجام وارتفاعات مختلفة وفقًا لمتطلبات المشروع.
منصة رينجلوك 12 م × 10 م
ارتفاع المسرح 2 متر
طابقين 2م×1م
المدرج
2 م × 6 م
مطابقة هيكل Ringlock والطوابق
وصول
أربع وحدات درج
هيكل Ringlock تم شرح المبدأ المعياري وراء استخدام المكونات المشتركة عبر أنظمة الأحداث المؤقتة في منطق النظام المعياري الخاص بنا للمسرح والجمالون والسقالة.
الجدار الخلفي
جداران جانبيان
مناطق دعم LED
المعايير والدفاتر والأقواس والقواعد المطلوبة
توفر شركة Aluminium Truss Dragonstage مجموعة واسعة من منتجات Aluminium Truss لأنظمة الأحداث المخصصة.
16 م × 400 × 400 مم الجمالون المستقيم
دعامة دائرية قطرها 6 متر
دعامة دائرية قطرها 4 متر
مكونات الاتصال المقابلة
هذه هي القيمة الرئيسية لمنتج DragonTruss: يمكن للعملاء الحصول على العديد من أنظمة منتجات الأحداث المؤقتة المتوافقة من نفس الشركة المصنعة بدلاً من شراء المسرح وRinglock والجمالون بشكل منفصل. بالنسبة لمشاريع المرحلة غير القياسية، راجع إمكانية إنتاج المرحلة المخصصة لدينا .

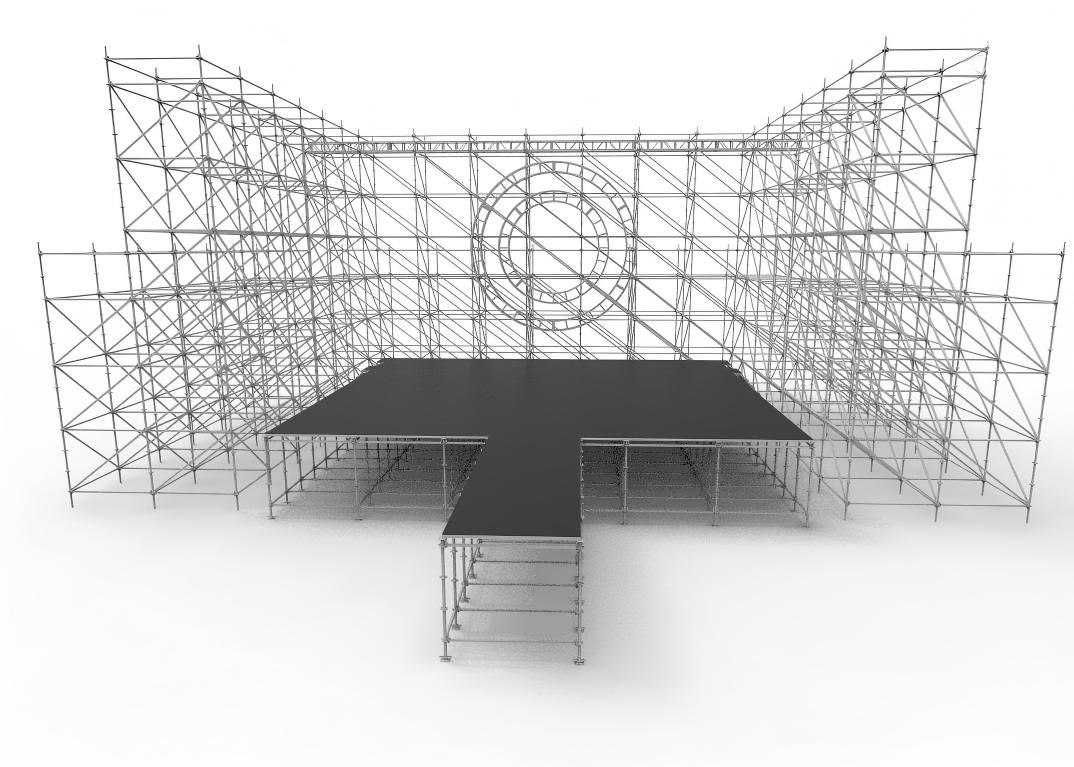

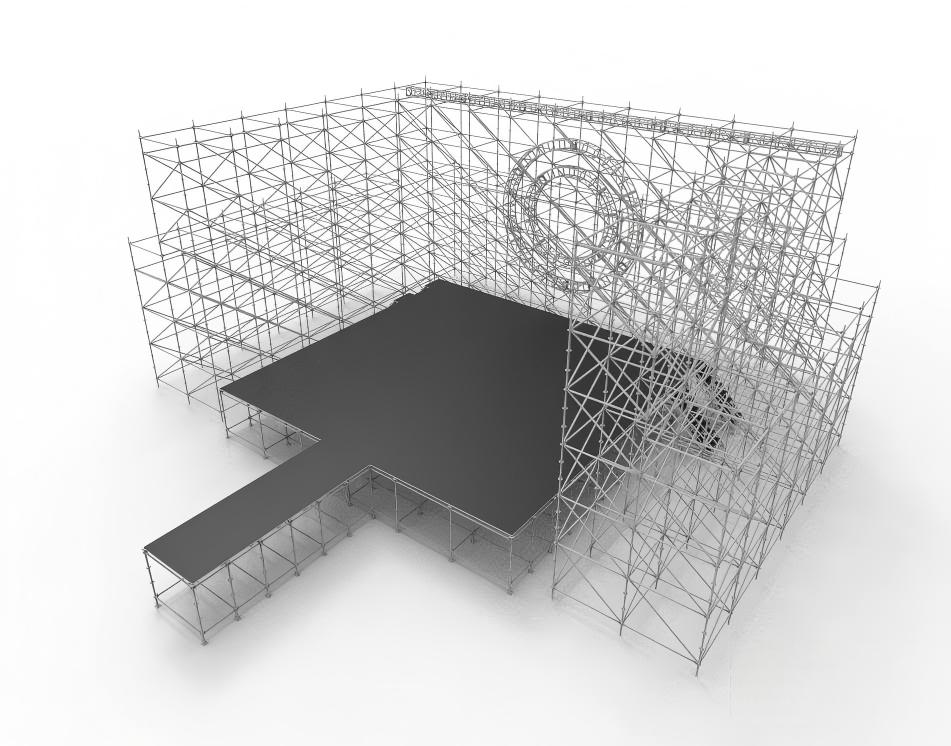

يبلغ ارتفاع المسرح الرئيسي حوالي 12 م × 10 م × 2 م.
تستخدم المرحلة الرئيسية والمدرج أسطح مسرح معيارية مقاس 2 م × 1 م.

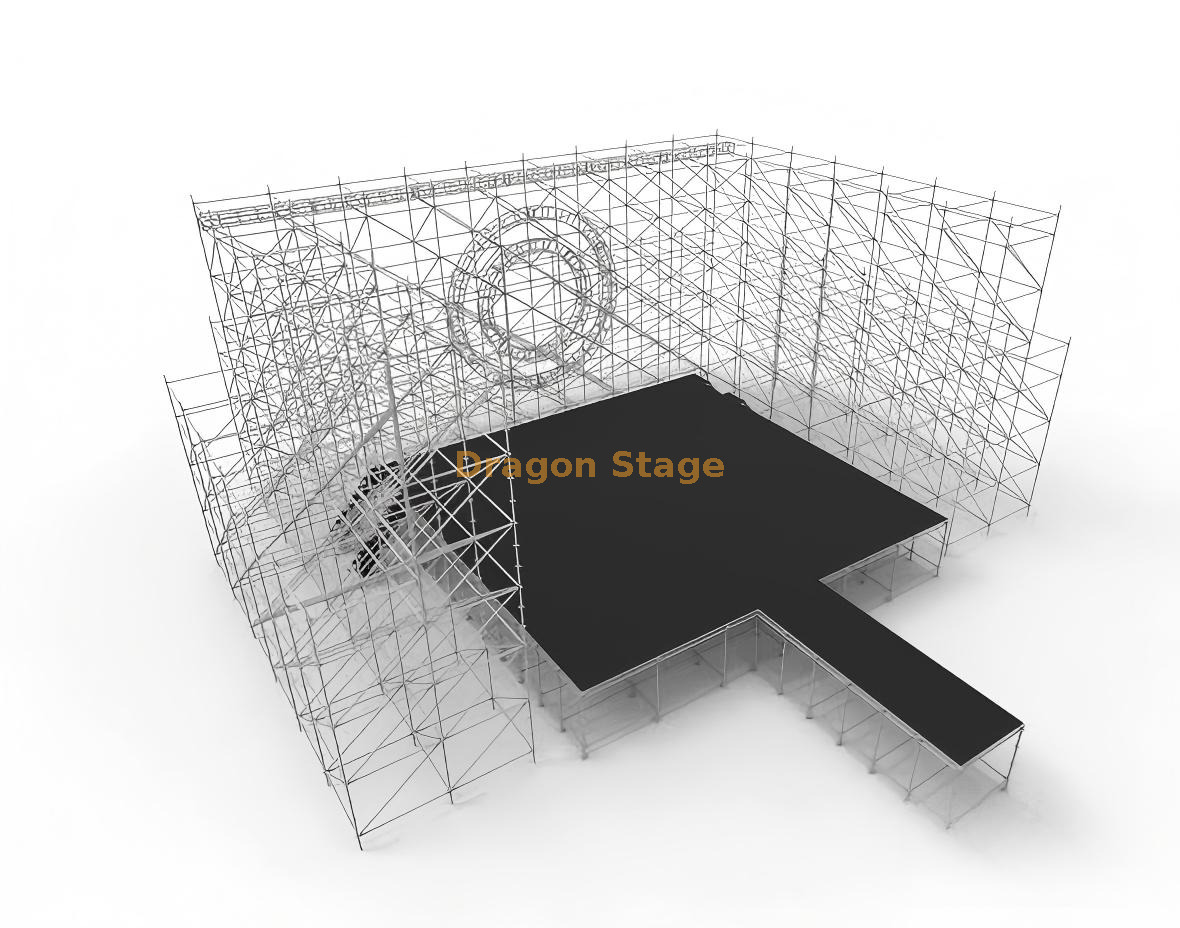

يبلغ المدرج حوالي 2 م × 6 م عرض .
يتضمن تكوين العميل أربع وحدات سلم.
نعم. يجمع هذا المنتج المخصص بين مرحلة Ringlock الرئيسية وهياكل جدار Ringlock الخلفية والجانبية.
وهي مخصصة كمناطق دعم لشاشة LED. يجب توفير أبعاد وأوزان LED النهائية قبل التصنيع.
وأشار العميل إلى أنه قد يتم تركيب المعدات هناك، ولكن لم يتم تأكيد الوظيفة النهائية بعد. يجب توفير نوع المعدات والوزن وموضع التعليق وطريقة الاتصال قبل الانتهاء من التكوين.
يشتمل التكوين الحالي على تروس مستقيمة بطول 16 مترًا 400 × 400 مم ، وتروس دائرية بقطر 6 م ، وتروس دائرية بقطر 4 م.
نعم. يمكن تخصيص القطر وقسم الجمالون والتجزئة والتشطيب وتكوين الاتصال وفقًا لمتطلبات المشروع.
نعم. بعد رسم المرحلة النهائية، يتم تأكيد أبعاد جدار Ringlock ومتطلبات LED وتكوين الجمالون ومعلومات المعدات والسلالم والملحقات، يمكن لـ DragonStage إعداد قائمة المنتجات والمكونات المقابلة. بالنسبة لمعدات الحفلات الموسيقية الأخرى وتطبيقات المسرح المؤقتة، راجع حدث الحفلة الموسيقية.
