تعبئة الوزن: 4000 كجم

حجم التعبئة: 28CBM

نظام تروس سقف منحني بعرض 20 مترًا لمراحل الأحداث الكبيرة

يجمع الذي يبلغ عرضه 20 مترًا × 14 مترًا × 10 مترًا ارتفاعًا نظام الجمالون السقفي المنحني بين هيكل السقف الرئيسي الكبير وستة أبراج الجمالون الداعمة وجناحين جانبيين مستقلين لأنظمة صفيف الخطوط.

يستخدم الهيكل الرئيسي دعامات سقف منحنية متعددة تمتد عبر عمق المسرح، ومتصلة بمقاطع جمالونية طولية لتشكيل إطار السقف الكامل. بالمقارنة مع السقف البسيط المكون من أربعة أبراج، يوفر الترتيب المكون من ستة أعمدة مواضع هيكلية إضافية على طول عمق المسرح البالغ 14 مترًا ويشكل إطارًا معياريًا أكبر لتكوين سقف المسرح بشكل عام.

يمتد الجناحان الجانبيان إلى ما هو أبعد من هيكل السقف الرئيسي وهما مخصصان لتكامل نظام صفيف الخطوط. يبلغ عرض كل جناح حوالي 2 متر ويتضمن ترتيب رفع يدوي كما هو محدد لهذا التكوين.

للحصول على تكوينات سقف الحدث القياسية والمخصصة الأخرى، راجع أنظمة Roof Truss الخاصة بنا .

تكوين النظام الرئيسي

هيكل السقف الرئيسي المنحني

الجزء الأكثر تميزًا في هذا النظام هو تكوين السقف المنحني متعدد الفتحات.

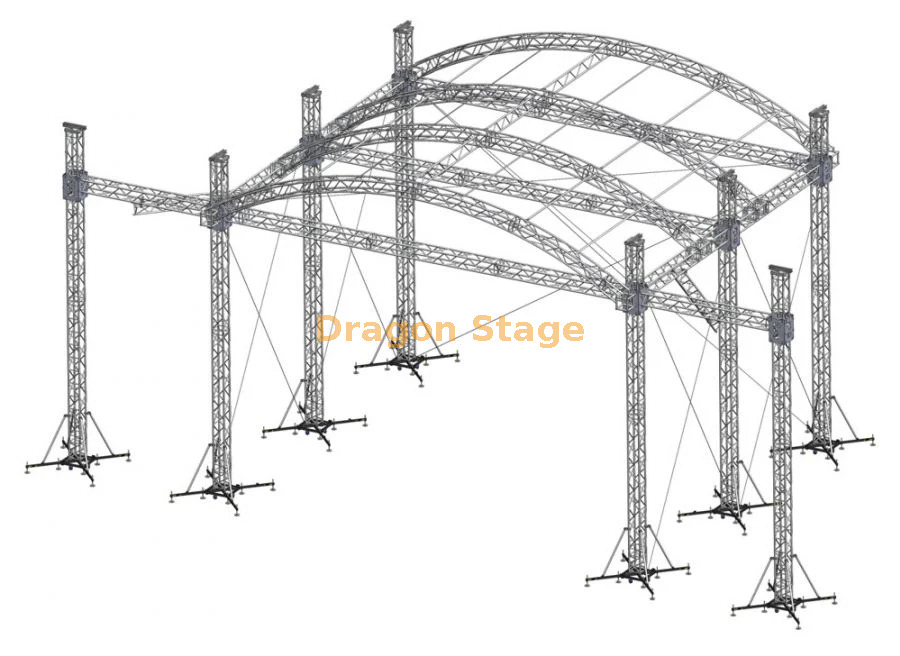

بدلاً من استخدام عوارض السقف الأفقية المستقيمة فقط، تقوم أقسام الجمالون المنحنية بإنشاء شكل السقف المقوس الموضح في رسم الهيكل. يتم ربط عدة دعامات عرضية منحنية على طول عمق المسرح لتشكيل إطار السقف الرئيسي.

يمكن اختيار هذا النوع من التكوين عندما يتطلب المشروع مساحة كبيرة مغطاة ومظهرًا مرئيًا لسقف الحدث المقوس.

يمكن للعملاء الذين يبحثون خصيصًا عن هذا الشكل الهيكلي مراجعة مجموعة نظام تروس السقف المنحني النموذجي الخاص بنا .

تكوين الدعم الرئيسي المكون من ستة أبراج

يتم دعم السقف الرئيسي بستة أبراج تروس عمودية متمركزة على جانبي هيكل المسرح.

وهذا يختلف عن نظام السقف الأبسط المكون من أربعة أعمدة. بالنسبة للهيكل الذي يمتد بعمق 14 مترًا تقريبًا، تصبح مواقع البرج الإضافية جزءًا من التصميم العام للسقف وترتيب الاتصال.

تقوم DragonTruss بتصنيع أقسام البرج والمكونات ذات الصلة لتكوينات الجمالون المؤقتة المختلفة. يمكن العثور على المزيد من تكوينات الأبراج والأعمدة ضمن أبراج وأعمدة الجمالون.

يجب تحديد التكوين الدقيق للبرج وطريقة التثبيت والواجهة الأرضية للتثبيت الفعلي وفقًا لمتطلبات المشروع النهائية وظروف الموقع.

جناحان جانبيان لأنظمة صفيف الخط

بالإضافة إلى السقف المنحني الرئيسي، يشتمل هذا التكوين على جناحين جانبيين ، واحد على كل جانب من جوانب المسرح.

يبلغ كل جناح حوالي 2 متر عرض ويهدف إلى توفير موقع منفصل لنظام صفيف الخطوط.

يستخدم التكوين المحدد لهذا المنتج رافعات يدوية.

إن فصل هذه المواضع عن هيكل السقف المركزي يمنح المشروع أيضًا تخطيطًا وظيفيًا أكثر وضوحًا:

• السقف الرئيسي لمنطقة المسرح المركزي

• الجناح الأيسر لمعدات صفيف الخط

• الجناح الأيمن لمعدات صفيف الخط

• مواقف رفع مستقلة لتركيب المعدات

يجب التأكد من وزن المعدات الفعلي وقدرة الرفع المطلوبة قبل التصنيع والتركيب. لا ينبغي التعامل مع أبعاد المنتج وحدها كتأكيد للأحمال المعلقة المسموح بها.

وحدات بناء تروس الألومنيوم

يتم تجميع النظام الكامل من عدة مكونات جمالونية من الألومنيوم بدلاً من تصنيعه كهيكل دائم واحد.

يتيح هذا النهج المعياري تصنيع النظام ونقله وتجميعه وتفكيكه وإعادة استخدامه كهيكل حدث مؤقت.

تتضمن مجموعات المكونات النموذجية ما يلي:

• أقسام الجمالون الألومنيوم المستقيمة

• أقسام الجمالون السقف المنحني

• أقسام البرج العمودي

• مكونات اتصال السقف

• مكونات اتصال البرج

• أقسام الجمالون الجانبية

• مواقف التثبيت المتعلقة بالرافعة

• مكونات القاعدة والثبات

للتعرف على عائلة المنتجات الأوسع، راجع مجموعة تروس الألومنيوم الخاصة بنا .

بالنسبة للمنتجات السياحية التي يكون فيها التجميع المتكرر والتفكيك والنقل وإعادة استخدام الوحدات أمرًا مهمًا، فإن أنظمة الجمالون المؤقتة الخاصة بنا للإنتاج السياحي تشرح منطق النظام الأوسع.

أكثر من مجرد منتج تروس سقف قياسي

لا ينبغي التعامل مع هيكل بهذا الحجم ببساطة على أنه مجموعة من الأطوال الجمالونية المستقيمة القياسية.

يتضمن التكوين 20 م × 14 م × 10 م عدة أنظمة يجب أن تعمل معًا:

هندسة السقف المنحني ← توصيلات السقف الطولية ← مواضع البرج الستة ← الأجنحة الجانبية ← مواضع صفيف الخط ← ترتيب الرفع ← نظام القاعدة والثبات.

ولهذا السبب تتعامل DragonTruss مع هياكل الأسقف الكبيرة على أنها تكوينات كاملة للجمالونات بدلاً من مجرد توريد قطع فردية.

إذا كان لمشروعك عرض أو عمق أو انحناء سقف أو ترتيب برج أو تكوين جانبي مختلف، فراجع خيارات تصنيع الجمالون المخصصة لدينا.

التطبيقات النموذجية

هذا النوع من نظام الجمالون ذو السقف المنحني الكبير مخصص في المقام الأول لهياكل الأحداث المؤقتة مثل:

• مراحل الحفل

• مهرجانات موسيقية

• العروض الحية

• إنتاجات سياحية

• المناسبات العامة

• مراحل كبيرة للفعاليات الخارجية

للحصول على أمثلة حول كيفية دمج الجمالون والمسرح والإضاءة والصوت والبنية التحتية المؤقتة الأخرى معًا في بيئات الإنتاج المباشر، راجع صفحة تطبيق حدث الحفلة الموسيقية الخاصة بنا.

معلومات التصنيع المخصصة

تمثل الأبعاد الموضحة هنا تكوين المنتج المحدد:

عرض 20 م × عمق 14 م × ارتفاع 10 م

يمكن لشركة DragonTruss تصنيع أنظمة الجمالون ذات السقف المنحني ذات الصلة وفقًا لمتطلبات المشروع المختلفة.

قبل إعداد تكوين مخصص، تتضمن المعلومات المفيدة عادةً ما يلي:

• المرحلة المطلوبة أو عرض السقف

• العمق المطلوب

• الارتفاع الكلي المطلوب

• شكل السقف

• عدد وموقع الأبراج

• متطلبات مجموعة الخط

• معلومات عن الإضاءة وغيرها من المعدات المعلقة

• متطلبات تغطية السقف

• بيئة التثبيت

• الرسومات المتاحة أو الصور المرجعية

يتيح توفير هذه المعلومات مناقشة مكونات الجمالون والتكوين العام حول المشروع الفعلي بدلاً من مجرد توسيع أو تقليل الهيكل الحالي.

ملاحظة هندسية هامة

الأبعاد والتكوين الموضح في هذه الصفحة هي معلومات عن المنتج والتصنيع ، وليست موافقة هندسية إنشائية لمشروع آخر.

بالنسبة لنظام الجمالون السقفي الخارجي، تعتمد الملاءمة الهيكلية الفعلية على العوامل الخاصة بالمشروع بما في ذلك التكوين النهائي، والمعدات المعلقة، وغطاء السقف، وطريقة التثبيت، والظروف البيئية، وظروف الأرض، وترتيبات التثبيت أو التثبيت.

ولذلك ينبغي تحديد سعة التحميل، ومقاومة الرياح، والصابورة، والإرساء، وغيرها من المعلمات الهامة للسلامة من متطلبات المشروع الفعلية بدلاً من الاستدلال عليها من صورة المنتج أو أبعاده.

التعليمات

هل يمكن تخصيص عرض 20 مترًا وعمق 14 مترًا؟

نعم. يمكن تصنيع أنظمة الجمالون ذات السقف المنحني بأبعاد وتكوينات مختلفة. يجب التأكد من حجم السقف والارتفاع وترتيب البرج والتطبيق المطلوب قبل الإنتاج.

لماذا يستخدم هذا النظام ستة أبراج رئيسية؟

يستخدم هذا التكوين الخاص الذي تبلغ أبعاده 20 مترًا × 14 مترًا ستة مواقع رئيسية للبرج كجزء من تخطيطه الهيكلي العام. ويجب أن يُفهم هذا على أنه سمة من سمات هذا التكوين، وليس كقاعدة عالمية مفادها أن كل سقف بنفس الحجم يتطلب ستة أبراج.

ما هي استخدامات الجناحين الجانبيين؟

تم تصميم الجناحين الجانبيين بعرض 2 متر تقريبًا في هذا التكوين لأنظمة صفيف الخطوط واستخدام الرافعات اليدوية كما هو محدد للمشروع.

هل يمكن أيضًا دمج معدات الإضاءة في دعامات السقف؟

يمكن أخذ الإضاءة ومعدات الأحداث الأخرى في الاعتبار عند تطوير تكوين الجمالون، ولكن يجب توفير معلومات المعدات والأحمال المعلقة للتقييم الخاص بالمشروع.

هل يشمل النظام غطاء السقف؟

لم يتم تأكيد غطاء السقف في المعلومات المقدمة لهذا المنتج ، لذلك لا ينبغي افتراض أنه متضمن. يمكن تحديد متطلبات تغطية السقف بشكل منفصل عند تطوير نظام مخصص.
