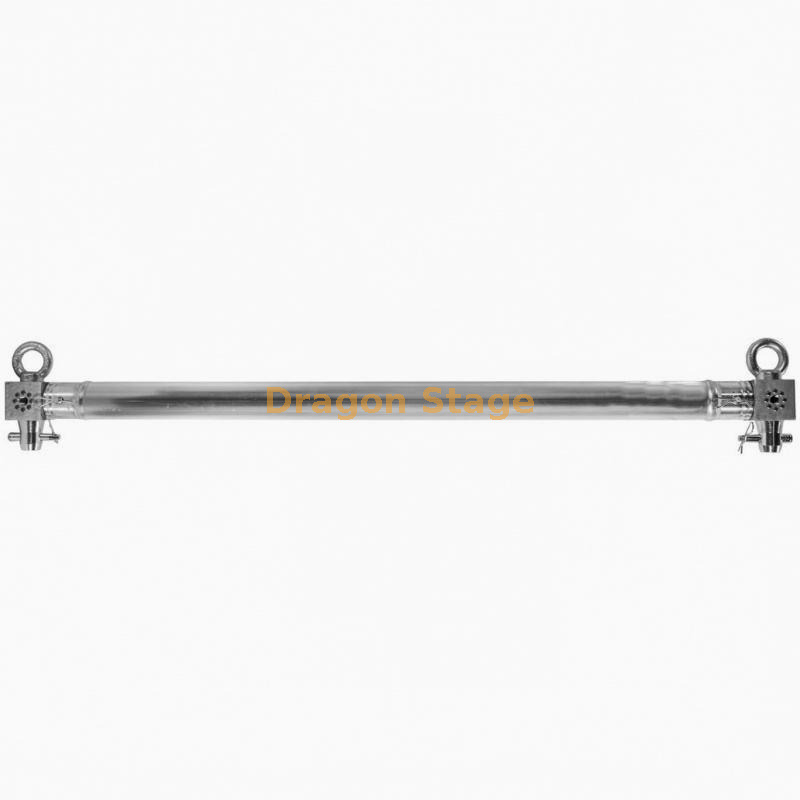

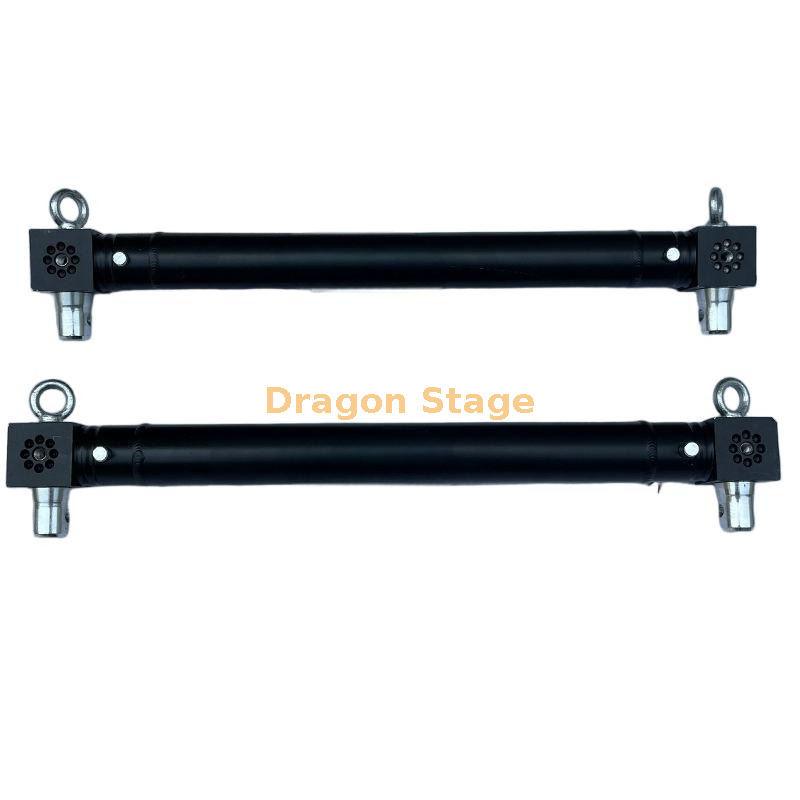

ذراع إسقاط علوي بإطار على شكل حرف U من الألومنيوم الأسود مقاس 632 × 210 × 165 مم لإضاءة الرأس المتحركة
وصف قصير
يعتبر DragonStage 632x210x165mm Aluminium U-Frame Top Drop Arm مكون تعليق معياري مصمم لأنظمة الإضاءة U-Frame بعرض 500 مم . إنه يوفر نقطة تعليق علوية لمصابيح الرأس المتحركة وترتيبات إطار الإضاءة المعيارية، ويتضمن نصف موصلات ودبابيس مع مقاطع R ومسامير ذات عيون M12 للتكامل في تكوينات الإضاءة المعلقة أو على شكل سلم.
معلومات المنتج
| مواصفات | السلعة |
| ماركة | DragonStage |
| نوع المنتج | ذراع إسقاط علوي على شكل حرف U / وحدة تعليق |
| الحجم الكلي | 632 × 210 × 165 ملم |
| العرض الداخلي المتوافق | تقريبا. 500 ملم |
| قطر الأنبوب الرئيسي | 50 ملم |
| سمك جدار الأنبوب الرئيسي | 3 ملم |
| مادة | سبائك الألومنيوم 6061 |
| ينهي | أسود |
| الأجهزة المضمنة | 2 نصف موصلات، دبابيس، مشابك R، مسامير ذات عيون M12 |
| التطبيق الرئيسي | تعليق على شكل حرف U / إضاءة الرأس المتحركة / قطرات الإضاءة المعيارية |
| تثبيت | تكوين الإضاءة المعلقة |
| التخصيص | متاح |
تسرد صفحة DragonStage الحالية الأبعاد، وعرض الوحدة 500 مم، والمواد 6061، والموصلات، والدبابيس، ومشابك R، ومسامير ذات عيون M12. يتم عكس مجالات قطر الأنبوب وسمك الجدار الحالية؛ تؤكد القوائم الفنية المماثلة التنسيق المقصود بقطر 50 مم × 3 مم سمك الجدار.
| الأبعاد (الطول/العرض/الارتفاع) | 632 × 210 × 165 ملم |
| الوزن | 8,53 كجم |
العرض الداخلي للوحدة: 50 سم
نظام وحدات للأضواء المعلقة
وحدة معلقة للإطار U 50
بما في ذلك 2x نصف موصل، دبوس + مشبك R ومسامير ذات عروة M12
مع U-Frame 50 وU-Top 50، تقدم الآن حلاً معياريًا عالي المرونة وكاملًا للأضواء المعلقة. يتيح النظام خفيف الوزن تكوينًا لا نهائيًا من الناحية النظرية للتعليق الفردي والمزدوج بالإضافة إلى أنظمة السلم لمختلف الأضواء - سواء كانت معلقة أو مثبتة في وضع مستقيم.
يمكن لمجموعة من الوحدتين أن تحمل حمولة نقطة بحد أقصى. 95 كجم. من خلال أدوات التثبيت الأمنية الوظيفية الموجودة على كل جانب من جوانب الإطار U، يمكن تركيب أنواع متنوعة من المصابيح. بالنسبة لتكوينات السلم، يمكن تركيب ما يصل إلى 10 مجموعات U-Frame-50 / U-Top-50 واحدة أسفل الأخرى، دون الحاجة إلى مزيد من إجراءات التجهيز.
يمكن إجراء التعليق بواسطة العيون الحلقية المرفقة أو باستخدام قارنات التوصيل الدوارة.
تم تصميم U-Frame وU-Top للتطبيق السريع وسهل الاستخدام في مجموعة متنوعة من بيئات الأحداث.
يتوفر U-Frame 50 وU-Top 50 بشكل قياسي باللونين الفضي والأسود. ألوان أخرى حسب الطلب.
وصف المنتج
إن DragonStage U-Frame Top Drop Arm هو مكون التعليق العلوي المستخدم لتوصيل قسم الإضاءة المعياري على شكل U بنقطة تزوير علوية أو نظام الجمالون الداعم.
على عكس الإطار على شكل حرف U نفسه، يوجد هذا المنتج في الجزء العلوي من وحدة الإضاءة.
وتتمثل مهمتها الرئيسية في توفير:
تحتوي الوحدة على عرض نظام داخلي يبلغ حوالي 500 مم ، مما يتوافق مع تكوينات الإضاءة ذات الإطار U المتوافقة.
للحصول على عائلة كاملة من هياكل إضاءة الأحداث، راجع تروس الإضاءة.
الوحدة العلوية لأنظمة الإضاءة ذات الإطار U مقاس 500 مم
ينبغي فهم هذا المنتج كجزء من نظام معياري.
يمكن أن يشمل الترتيب النموذجي ما يلي:
الجمالون العلوي ← الذراع العلوي المنسدل ← الإطار على شكل حرف U ← الرأس المتحرك / التركيب
تقوم الوحدة العلوية بإنشاء اتصال التعليق، بينما يوفر الإطار U الموجود بالأسفل مساحة تثبيت التثبيت.
يعمل هذا الفصل على تسهيل توسيع هيكل الإضاءة الكامل أو تغييره أو إعادة تكوينه لمختلف المنتجات.
مصممة لإضاءة الرأس المتحركة
يمكن دمج ذراع الإسقاط العلوي مع وحدات الإطار U المستخدمة في:
أضواء شعاع الرأس المتحرك
أضواء غسل الرأس المتحركة
تأثيرات LED
تجهيزات المسرح
إضاءة النادي
إضاءة الحفلة
إضاءة المعرض
يجب التحقق من تركيبات الإضاءة الدقيقة للتأكد من:
عرض لاعبا اساسيا
ارتفاع لاعبا اساسيا
وزن لاعبا اساسيا
اتجاه معلق
أجهزة التركيب المطلوبة
لمنتجات الإضاءة ذات الصلة، راجع ضوء المسرح.
وحدة مدمجة 632 × 210 × 165 ملم
الحجم الإجمالي المؤكد هو:
632 × 210 × 165 ملم
تسمح هذه الهندسة المدمجة للمكون العلوي بتوصيل نظام U-Frame بعرض 500 مم دون الحاجة إلى قسم تروس صندوقي تقليدي كبير في كل موضع تثبيت.
وهذا يجعلها مفيدة لهياكل الإضاءة الإبداعية حيث تهدف وحدات الإضاءة نفسها إلى أن تظل خفيفة ومضغوطة بصريًا.
أنبوب رئيسي من الألومنيوم 50 × 3 مم
يجب كتابة مواصفات الأنبوب الرئيسية على النحو التالي:
قطر 50 مم × سماكة الجدار 3 مم
تحتوي صفحة DragonStage الحالية على هذين الحقلين معكوسين، ويجب تصحيحهما أثناء ترقية الصفحة.
المواد المدرجة هي:
سبائك الألومنيوم 6061-T6
وهذا يحافظ على وزن المكون بما يكفي لاستخدام وحدات إضاءة المسرح مع مطابقة مظهر الأنبوب الدائري الشائع الاستخدام في هياكل الإضاءة الاحترافية.

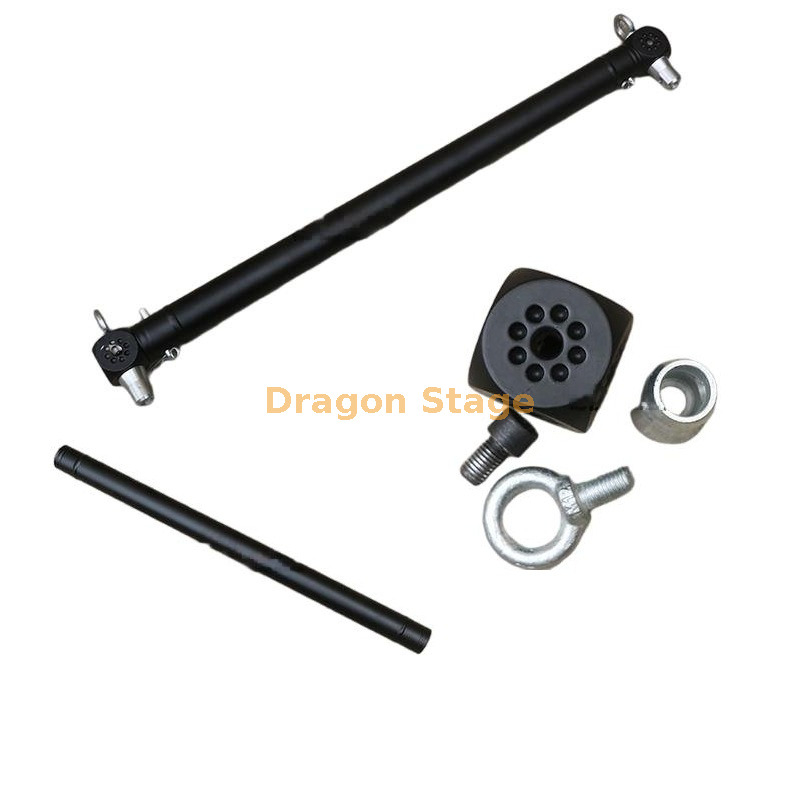

أجهزة الاتصال المضمنة
تتضمن الحزمة المؤكدة ما يلي:
2 نصف موصلات
دبابيس الاتصال
مقاطع R
مسامير ذات عيون M12
تسمح هذه المكونات للوحدة العلوية بالاتصال بنظام إضاءة معياري متوافق.
بالنسبة للموصلات والمشابك والأجهزة ذات الصلة الأخرى، راجع ملحقات الجمالون.
تكوين الإضاءة المعلقة
توفر المسامير ذات العروة M12 نقاط تعليق مخصصة للوحدة العلوية.
اعتمادًا على الإعداد النهائي، يمكن دمج الوحدة في ترتيب الإضاءة المعلقة باستخدام أجهزة التثبيت المناسبة.
تتضمن التكوينات المحتملة ما يلي:
يجب تأكيد طريقة التثبيت الفعلية وفقًا لتخطيط الإضاءة الكامل.
لماذا نستخدم ذراع إسقاط علوي منفصل؟
وحدة علوية منفصلة تجعل نظام الإضاءة أكثر مرونة.
بدلاً من لحام نقطة التعليق بشكل دائم في كل إطار على شكل حرف U، يمكن أن يظل القسم العلوي والإطار على شكل حرف U مكونين معياريين منفصلين.
وهذا يسمح للمستخدم بما يلي:
يعد هذا مفيدًا بشكل خاص لشركات التأجير والإنتاج السياحي حيث قد يتم ترتيب نفس المعدات بشكل مختلف من حدث إلى آخر.
يختلف عن الإطار U نفسه
هذا المنتج ليس إطار الإضاءة الكامل على شكل حرف U.
إنها وحدة التعليق العلوية المستخدمة مع الإطار.
على سبيل المثال:
يعد الاحتفاظ بهذين المنتجين في صفحات منفصلة مفيدًا لأن العملاء قد يحتاجون إلى استبدال الوحدات العلوية دون شراء إطارات U جديدة.
للتعرف على هياكل الإضاءة المعيارية الخاصة الأخرى، راجع نظام الجمالون النموذجي.
الميزات الرئيسية
الحجم الكلي 632 × 210 × 165 ملم
مصممة لحوالي. نظام إطار U بعرض 500 مم
أنبوب رئيسي من الألومنيوم 50 × 3 مم
سبائك الألومنيوم 6082-T6
لمسة نهائية سوداء
مكون التعليق العلوي المعياري
تتضمن 2 نصف موصلات
تتضمن دبابيس ومشابك على شكل حرف R
يتضمن مسامير ذات عيون M12
مناسبة لهياكل الإضاءة ذات الرأس المتحرك
يمكن استخدامها في تخطيطات إسقاط الإضاءة العمودية والمتكررة
مكون وحدات قابلة للاستبدال وقابلة لإعادة الاستخدام
التطبيقات النموذجية
قطرات إضاءة الرأس المتحركة
إضاءة الحفلات
إنتاجات سياحية
إضاءة النادي
إنتاجات دي جي
إضاءة المعرض
إضاءة الاستوديو
مصفوفات الإضاءة العمودية
ترتيبات تركيبات على طراز السلم
أنظمة الإضاءة المعيارية على شكل حرف U
ملاحظة هامة حول المنتج
الصفحة الحالية تؤكد:
العرض الداخلي للوحدة 500 مم
أبعاد 632 × 210 × 165 ملم
6082-T6 الألومنيوم
أجهزة الاتصال
مسامير ذات عيون M12
تطبيق وحدات الإضاءة المعلقة
تشير الصفحة الحالية أيضًا إلى رقم حمل نقطة يبلغ 95 كجم ، لكن الصياغة تتطابق بشكل وثيق مع مواصفات النظام الخارجي بدلاً من الاختبار أو السجل الهندسي الخاص بـ DragonStage.
لهذا السبب، أوصي بعدم نشر 95 كجم كحمولة مؤكدة مسموح بها في DragonStage إلا إذا كان لديك حساب خاص بك، أو تقرير اختبار، أو رسم فني يدعمه.
الأمر نفسه ينطبق على الحد الأقصى لعدد الوحدات المتصلة عموديًا.
التعليمات
ما هو هذا المنتج؟
إنها وحدة التعليق العلوي/الإسقاط العلوي المستخدمة مع نظام إضاءة U-Frame المتوافق.
ما هو الحجم الكلي؟
تبلغ أبعاد الوحدة حوالي 632 × 210 × 165 ملم.
ما هو عرض الإطار U الذي يتطابق معه؟
إنه مصمم حول نظام معياري بعرض داخلي يبلغ حوالي 500 مم.
ما حجم الأنبوب المستخدم؟
يجب تحديد الأنبوب الرئيسي بقطر 50 مم × سماكة الجدار 3 مم.
ما هي المواد المستخدمة؟
تسرد مواصفات المنتج الحالية سبائك الألومنيوم 6082-T6.
ما هي الأجهزة المضمنة؟
تشتمل العبوة على 2 نصف موصلات ودبابيس ومشابك على شكل حرف R ومسامير ذات عروة M12.
ما هي استخدامات المسامير ذات العروة M12؟
أنها توفر نقاط تعليق لدمج الوحدة في ترتيب تزوير علوي متوافق.
هل هذا هو الإطار U الكامل؟
لا، هذه هي وحدة التعليق العلوية . يعد إطار التثبيت على شكل حرف U مكونًا منفصلاً.
هل يمكن استخدامه مع أضواء الرأس المتحركة؟
نعم. لقد تم تصميمه كجزء من نظام وحدات للرأس المتحرك وإضاءة المسرح.
هل يمكن تثبيت عدة إطارات على شكل حرف U عموديًا؟
الترتيبات الرأسية المعيارية ممكنة، ولكن يجب تأكيد عدد الوحدات ووزن التركيبات والحمل المعلق الكامل للمشروع الفعلي.
هل يمكنني شراء هذا كجزء بديل؟
نعم. يمكن توفيره كوحدة فردية لأنظمة DragonStage U-Frame المتوافقة.
هل يمكن تخصيص اللون؟
الأسود هو اللمسة النهائية المدرجة لهذا SKU. يمكن مناقشة التشطيبات الأخرى لأوامر الإنتاج.
لماذا تختار DragonStage
توفر DragonStage أنظمة الإضاءة الكاملة بالإضافة إلى المكونات المعيارية الفردية.
بالنسبة لتطبيقات التأجير والرحلات، غالبًا ما يكون استبدال وحدة علوية واحدة أو توسيعها أكثر عملية من استبدال إطار الإضاءة بالكامل.
يسمح النهج المعياري باختيار الإطارات على شكل حرف U ومكونات التعليق العلوية والتركيبات وأنظمة النقل وفقًا لتخطيط الإنتاج الفعلي.
CTA الناعمة
للحصول على الاقتباس، يرجى تقديم:
يمكن لـ DragonStage بعد ذلك التحقق من التكوين المناسب للإطار U والوحدة العليا.
