هيكل دعم شاشة Ringlock LED مقاس 8x4 م، ارتفاع أمامي 6 م، ارتفاع خلفي 4 م

تم تصميم لتركيب الهيكل المؤقت لشاشة LED المعيارية DragonStage 8x4m شاشة LED للحفلات الموسيقية والأحداث الحية حيث يلزم وجود نظام دعم مؤقت قائم بذاته.

تم تكوين هذا الهيكل على النحو التالي:

• العرض الكلي: 8 م

• العمق الإجمالي: 4 م

• ارتفاع الصف الأمامي: 6 م

• ارتفاع الصف الخلفي: 4 م

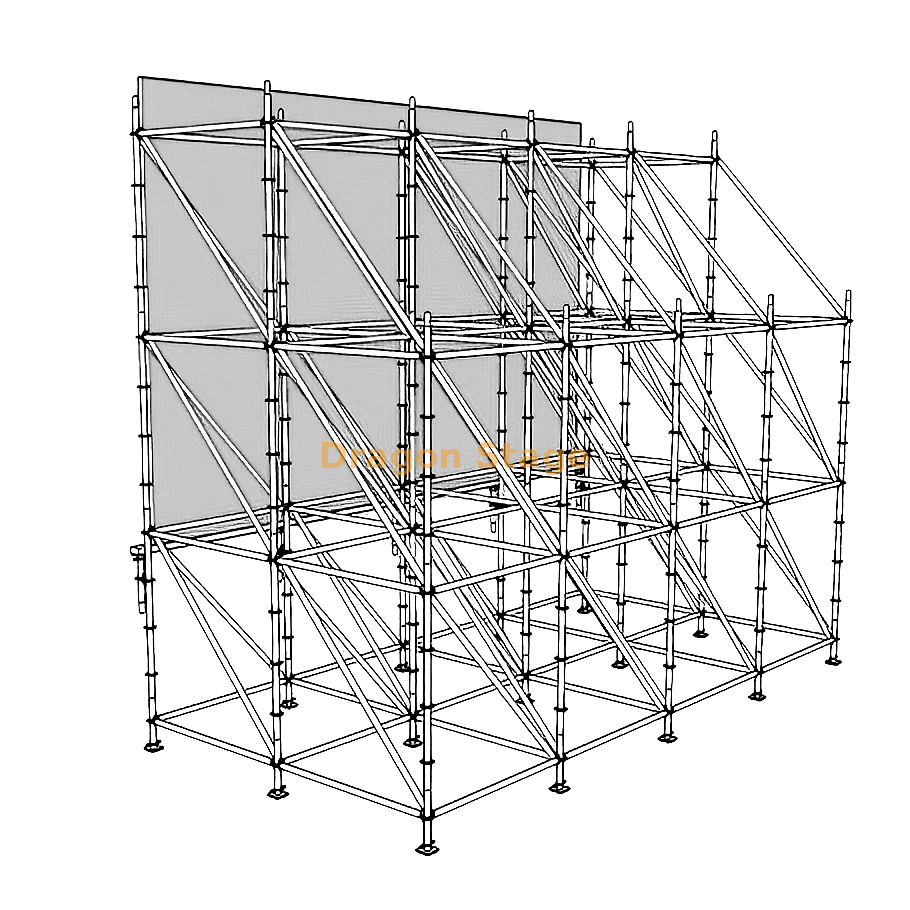

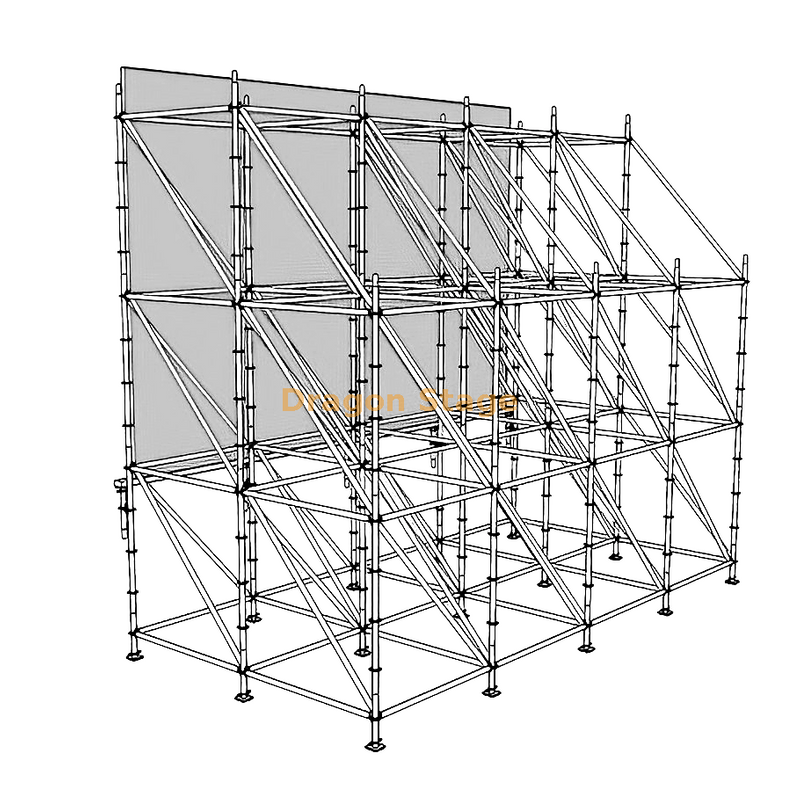

من الرسم المرجعي، هذا عبارة عن هيكل دعم معياري مزدوج الصف . يشكل الصف الأمامي واجهة دعم شاشة LED الرئيسية، بينما يوفر الصف الخلفي العمق الإضافي والإطار القطري اللازم للتركيب المؤقت.

بالمقارنة مع الإطار الضحل ذو الصف الواحد، يوفر العمق الهيكلي البالغ 4 أمتار مساحة أكبر لتخطيط التدعيم وترتيب الدعم الخلفي.

للحصول على منتجات الدعم المعيارية ذات الصلة، يمكنك أيضًا عرض صفحات نظام هيكل Ringlock و LED Stage Truss .

المواصفات الرئيسية

تخطيط الهيكل

هذا المنتج ليس سقف مسرح وليس مسرحًا موسيقيًا كاملاً.

وتتمثل وظيفتها الأساسية في العمل كهيكل دعم مؤقت لشاشة LED للأحداث.

يستخدم الهيكل خط دعم أمامي وخط دعم خلفي:

• يصل ارتفاع الصف الأمامي إلى 6 أمتار

• يصل ارتفاع الصف الخلفي إلى 4 أمتار

• العمق الإجمالي 4 م

يعد هذا النوع من الترتيب المتدرج / المزدوج مفيدًا عندما يحتاج المشروع إلى إطار دعم خلفي أكثر جوهرية بدلاً من الجدار المسطح ذو الوجه الواحد.

إنها مناسبة لإنتاج الحفلات الموسيقية وتطبيقات خلفية LED للأحداث الخارجية وأنظمة دعم العرض المرئي المؤقتة المستخدمة في بيئات الإنتاج المباشر.

للحصول على سياق أوسع لتطبيق الحدث، راجع حدث الحفلة الموسيقية.

نظام عمود وحدات

يتضمن BOQ ما يلي:

• عمود، LR1، L: 2 م - 40 قطعة

تشكل هذه الأعضاء الرأسية التي يبلغ طولها 2 متر الهيكل العمودي الرئيسي.

نظرًا لأن النظام معياري، يتم إنشاء الارتفاع من خلال الجمع بين أقسام الأعمدة المتكررة بطول 2 متر بدلاً من استخدام أعمدة ملحومة من قطعة واحدة. وهذا عملي للنقل والتخزين والتركيب المؤقت المتكرر.

يجب أن يتبع الموضع الدقيق لكل عمود رسم المشروع المؤكد.

تكوين الأنابيب الأفقية

تتضمن قائمة المواد ما يلي:

• الأنابيب الأفقية، L: 2 م - 79 قطعة

تربط هذه الأعضاء الأفقية الأعمدة الرأسية عبر عرض وعمق الهيكل.

نظرًا لأن الهيكل يبلغ عرضه 8 أمتار وعمقه 4 أمتار، يتم استخدام عدد كبير من الأعضاء الأفقية بطول 2 متر لإنشاء الخلجان المعيارية المتكررة التي تشكل الإطار الكامل.

وهذا هو أحد الأسباب التي تجعل هياكل دعم LED المعيارية ملائمة للعمل المؤقت في الأحداث: يمكن تكرار طول عضو قياسي واحد في جميع أنحاء النظام.

تستعد قطري

يتضمن BOQ أيضًا:

• أنبوب قطري، LR3، L: 2.44 م - 57 قطعة

يُظهر الرسم تقوية قطرية واسعة النطاق عبر الأجزاء الأمامية والجوانب والخلفية للهيكل.

تعد هذه الأعضاء القطرية جزءًا من الترتيب الهيكلي المؤقت وتساعد في إنشاء نمط الإطار المدعم اللازم لهذا التكوين المحدد.

تسجل هذه الصفحة تكوين المكون المتوفر فقط. ولا تقوم بتعيين تصنيف رياح تم التحقق منه، أو تصنيف حمل، أو موافقة هندسية بناءً على قائمة المواد فقط.

قواعد قابلة للتعديل

النظام الأساسي يشمل:

• قاعدة قابلة للتعديل، LR4، الارتفاع: 0.25 م - 15 قطعة

يتم تثبيت هذه القواعد القابلة للتعديل في الجزء السفلي من نقاط الدعم.

أنها توفر نقاط تحمل أقل للهيكل المؤقت وتسمح بتعديل المستوى الأساسي أثناء الإعداد.

يجب التأكد من نطاق التسوية الفعلي وطريقة التثبيت وطريقة الصابورة وملاءمة الأرض وفقًا لموقع التثبيت.

منصات LED وقوس البليت يدعم

يتضمن المنتج أيضًا:

• البليت لـ LED - 4 قطع

• دعم قوس البليت - 5 قطع

تشكل هذه الملحقات جزءًا من ترتيب دعم LED السفلي الموضح في الرسم المرجعي.

يمكن فهمها على أنها عناصر دعم مخصصة تُستخدم مع الهيكل الرئيسي في تخطيط تركيب شاشة LED.

ونظرًا لعدم تقديم رسم فني منفصل أو ملاحظة تحميل لهذه العناصر، فإن هذه الصفحة تحافظ على الوصف عمليًا ولا تحوله إلى مطالبات أداء غير مدعومة.

تعبئة الوزن: 1300 كجم

حجم التعبئة: 3CBM

فاتورة الكميات

التطبيقات النموذجية

يمكن استخدام هيكل دعم شاشة LED المؤقتة هذا من أجل:

• جدران خلفية LED للحفلات الموسيقية

• دعم شاشة فيديو المهرجان

• أنظمة العرض LED المؤقتة على جانب المسرح

• تركيبات LED للأحداث الخارجية

• هياكل عرض الحفل

• أنظمة الدعم المرئي للعروض الحية

• تجهيزات حائط LED لإنتاج الأحداث

إذا كان المشروع يتضمن أبعادًا محددة لخزانة LED أو وزن الشاشة الإجمالي، فيجب تأكيد هذه التفاصيل قبل عرض الأسعار النهائي.

لماذا هذا المنتج مفيد

يكون هذا الهيكل مفيدًا عندما تحتاج شاشة LED إلى نظام دعم مؤقت خاص بها ، بدلاً من توصيلها مباشرة بسقف المسرح الرئيسي أو نظام برج الجمالون المنفصل.

يمكن أن يكون ذلك مفيدًا عندما:

• يعد جدار LED ميزة بصرية مستقلة

• يجب أن يتم اقتباس المسرح والشاشة بشكل منفصل

• يتطلب المشروع تحديد المواقع المرنة

• ويفضل هيكل الدعم المعياري للنقل والتجميع

لمزيد من أنظمة الدعم المتعلقة بـ LED، راجع LED Stage Truss.

ما هو مدرج وما لا

يتضمن تكوين المنتج هذا هيكل الدعم المؤقت والمكونات الهيكلية المدرجة:

• أعمدة

• الأنابيب الأفقية

• الأقواس القطرية

• قواعد قابلة للتعديل

• المنصات LED

• يدعم قوس البليت

لا يتم تضمين شاشة LED الفعلية نفسها تلقائيًا ما لم يتم ذكرها بشكل منفصل في عرض الأسعار.

وبالمثل، يجب التعامل مع خزانات LED، ومعالجات الفيديو، والكابلات، وتوزيع الطاقة، وملحقات المعدات، وعمال التركيب على أنها مدرجة فقط إذا تم تأكيدها على وجه التحديد.

تصنيع مخصص

المنتج الحالي هو حجم واحد تم تكوينه:

• عرض 8 م

• عمق 4 متر

• ارتفاع امامي 6 متر

• ارتفاع خلفي 4 متر

يمكن لـ DragonStage أيضًا مناقشة أنظمة مماثلة في تكوينات أخرى، مثل:

• عروض مختلفة

• ارتفاعات مختلفة

• ترتيبات عمق مختلفة

• تخطيطات صف واحد أو صف مزدوج

• ترتيبات البليت دعم LED المخصصة

• تخطيطات تستعد الخاصة بالحدث

إذا تم تخصيص الهيكل، فمن الأفضل توفير ما يلي:

• عرض شاشة LED

• ارتفاع شاشة LED

• إجمالي وزن شاشة LED

• حجم الخزانة

• بيئة التثبيت

• سواء كان المشروع داخلي أو خارجي

ملاحظة فنية هامة

تتضمن المعلومات المؤكدة لهذا المنتج ما يلي:

• الحجم الكلي 8 م × 4 م

• ارتفاع امامي 6 متر

• ارتفاع خلفي 4 متر

• 79 قطعة من الأنابيب الأفقية بطول 2 متر

• 57 قطعة من الأنابيب قطرية 2.44 م

• 40 قطعة من أعمدة 2 متر

• 15 قطعة من قواعد قابلة للتعديل 0.25 متر

• 4 منصات LED

• 5 دعامات لمنصة البليت

المعلومات المقدمة لا تؤكد:

• الحد الأقصى لوزن شاشة LED

• مقاومة الرياح

• متطلبات الصابورة

• متطلبات التثبيت

• متطلبات الأساس

• سعة الحمولة المعتمدة

• عامل الأمان

• موافقة الهندسة المحلية

ولا ينبغي ذكر هذه العناصر إلا بعد المراجعة الخاصة بالمشروع.

التعليمات

ما هو الحجم الكلي لهيكل دعم LED هذا؟
يبلغ عرض الهيكل 8 أمتار , وعمقه 4 أمتار ، مع صف أمامي بارتفاع 6 أمتار وصف خلفي بارتفاع 4 أمتار.

ما هو هذا المنتج المستخدم بشكل رئيسي؟
يتم استخدامه كهيكل دعم مؤقت لشاشات LED الخاصة بالحفلات الموسيقية أو الأحداث.

هل هذا نظام مرحلة كاملة؟
لا، هذا المنتج عبارة عن هيكل دعم LED مؤقت ، وليس مسرحًا موسيقيًا كاملاً أو نظام سقف.

هل يشمل المنتج شاشة LED؟
لا. تصف الصفحة هيكل الدعم والملحقات المدرجة. يجب أن يتم اقتباس شاشة LED نفسها بشكل منفصل ما لم يتم تضمينها على وجه التحديد.

ما هي المكونات الهيكلية المضمنة؟
المكونات الرئيسية هي الأعمدة، والأنابيب الأفقية، والأقواس القطرية، والقواعد القابلة للتعديل، ومنصات LED، ودعامات حامل البليت.

لماذا يبلغ عمق الهيكل 4 أمتار؟
يسمح عمق 4 أمتار بترتيب دعم مزدوج الصف ويخلق مساحة للإطار الخلفي المدعم خلف وجه دعم الشاشة الأمامية.

هل يمكن تخصيص هذا الهيكل؟
نعم. يمكن تخصيص العرض والارتفاع والعمق وتخطيط الدعم وفقًا لمتطلبات الشاشة وحالة المشروع.

ما هي المعلومات التي أحتاج إلى تقديمها للاقتباس؟
يرجى تقديم حجم شاشة LED، والوزن الإجمالي، وموقع التثبيت، والاستخدام الداخلي/الخارجي، وأي متطلبات رسم أو تخطيط مرجعية.
