جدار دعم شاشة LED Ringlock مقاس 8x1x6m مع منصات LED للحفلات الموسيقية

تم تصميم هيكل دعم شاشة LED المعيارية DragonStage 8m × 1m × 6m لتطبيقات شاشات LED المؤقتة في الحفلات الموسيقية والمهرجانات وإنتاج الأحداث الحية.

الأبعاد الإجمالية المؤكدة هي:

• العرض: 8 م

• العمق: 1 م

• الارتفاع: 6 م

يستخدم الهيكل نظامًا معياريًا للأنابيب والدعامات يتكون من أعمدة رأسية وأنابيب أفقية وأقواس قطرية وقواعد قابلة للتعديل.

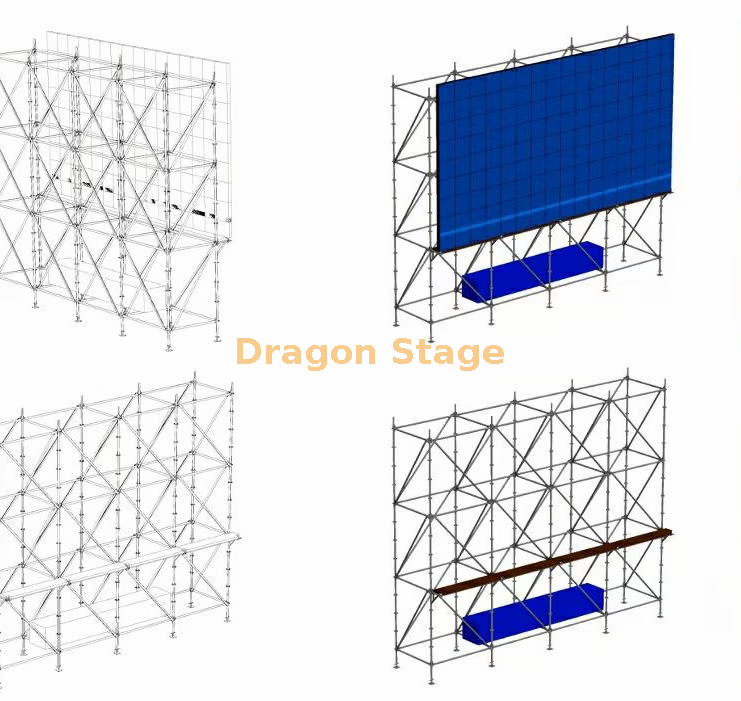

يُظهر الرسم المرجعي شاشة LED موضوعة عبر الجزء الأمامي من الهيكل، بينما يوفر الإطار الخلفي تخطيط الدعم المعياري.

تتضمن الحزمة أيضًا:

• 4 منصات LED

• 5 دعم البليت قوس

تشكل هذه المكونات جزءًا من النظام الأساسي السفلي/ترتيب الدعم المرتبط بتركيب LED.

للحصول على هياكل دعم الأحداث المعيارية الأخرى، راجع نظام هيكل Ringlock الخاص بنا.

المواصفات الرئيسية

هيكل دعم LED بعرض 8 متر × ارتفاع 6 متر

يبلغ قياس جدار الدعم الرئيسي تقريبًا:

عرض 8 م × ارتفاع 6 م

بعمق هيكلي إجمالي يبلغ تقريبًا:

1M

يؤدي هذا إلى إنشاء جدار دعم مؤقت ضيق نسبيًا خلف شاشة LED بدلاً من هيكل المسرح العميق أو البرج.

يعد التخطيط المعياري مفيدًا بشكل خاص عندما يحتاج العميل إلى جدار LED مخصص خلف المسرح أو بجانبه دون بناء هيكل محيط أكبر بكثير.

بالنسبة لمنتجات دعم LED ذات الصلة، راجع مجموعة LED Stage Truss الخاصة بنا .

1 متر العمق الهيكلي

من الخصائص المهمة لهذا المنتج هو عمقه الذي يبلغ 1 متر.

الهيكل ليس صفًا واحدًا مسطحًا من الأنابيب العمودية. يستخدم أعضاء من الأمام إلى الخلف ودعامة قطرية لتشكيل إطار دعم ثلاثي الأبعاد.

يسمح ذلك بمعاملة جدار LED كهيكل مؤقت منفصل بدلاً من مجرد ربط الشاشة بصف رأسي واحد.

يجب أن يتبع الترتيب الهيكلي النهائي الدقيق رسم المشروع المعتمد.

نظام عمود معياري بطول 2 متر

يتضمن جدول الكميات الحالي ما يلي:

عمود LR1 بطول 2 متر - 30 قطعة

تشكل هذه الأعمدة الرأسية وحدات الارتفاع الرئيسية للهيكل.

يسمح استخدام المكونات القابلة للتكرار بطول 2 متر بتجميع الهيكل من أجزاء معيارية وتفكيكه بعد الحدث للنقل والتخزين.

يجب اتباع الترتيب الرأسي الدقيق الموضح في رسم المنتج أثناء التثبيت بدلاً من افتراض استخدام جميع الأعمدة في مواضع مماثلة.

الأنابيب الأفقية

يستخدم التكوين الحالي طولين للأنبوب الأفقي:

• أنبوب أفقي 2 م – 24 قطعة

• أنبوب أفقي 1 متر – 28 قطعة

يقوم هؤلاء الأعضاء بتوصيل الأعمدة الرأسية عبر الهيكل ويساعدون في إنشاء الخلجان المعيارية المتكررة الموضحة في الرسم.

يتم استخدام أطوال مختلفة لأن الهيكل يحتوي على كليهما:

• الخلجان الأفقية الأوسع

• اتصالات من الأمام إلى الخلف بعمق 1 متر

هذا مثال عملي لكيفية استخدام النظام المعياري لعدد صغير من أطوال المكونات المتكررة لبناء هيكل مؤقت أكبر بكثير.

تستعد قطري

يحتوي BOQ على حجمين من الأقواس القطرية:

• أنبوب قطري LR3، 2.44 م - 24 قطعة

• أنبوب قطري LR3، 2.23 م - 15 قطعة

يُظهر الرسم المرجعي دعامات قطرية واسعة النطاق عبر الجدار.

تشكل هذه الأقواس جزءًا من نظام الدعم المؤقت الذي تم تكوينه وتربط الأعضاء الرأسية والأفقية في الإطار الكامل.

تسجل صفحة المنتج هذه ترتيب الدعامة المرفقة فقط. لا يقوم بتحويل كمية الدعامة إلى معدل الرياح أو الحمل الذي تم التحقق منه.

قواعد قابلة للتعديل

يتضمن النظام:

قاعدة LR4 قابلة للتعديل، الارتفاع: 0.25 م - 10 قطع

يتم تثبيت هذه القواعد في مواضع الدعم السفلية للهيكل المعياري.

أنها توفر نقاط اتصال وضبط أقل يتطلبها هذا التكوين المحدد.

يجب تأكيد حالة الأرض الفعلية ونطاق التسوية وطريقة التثبيت ومتطلبات التثبيت وفقًا لموقع التثبيت.

المنصات LED ودعم البليت

تتضمن حزمة المنتج الحالية أيضًا:

• البليت LED - 4 قطع

• دعامة البليت - 5 قطع

ويوضح الرسم هذه المكونات في المنطقة الأمامية السفلية أسفل شاشة LED.

إنها تشكل جزءًا من ترتيب دعم LED / منصة العمل لهذا المنتج المعين.

نظرًا لعدم توفير تصنيف حمل منفصل أو وظيفة تشغيل دقيقة، فإن هذه الصفحة لا تصفها كمنصة صيانة معتمدة أو تحدد سعة معينة للمعدات.

إذا كان العميل يحتاج إلى منصة تركيب أو صيانة مخصصة، فيجب تأكيد الاستخدام والتحميل المقصود قبل الإنتاج.

وزن التعبئة: 835 كجم

حجم التعبئة: 2CBM

فاتورة الكميات

هيكل مؤقت مخصص لشاشات LED

هذا المنتج ليس مسرحًا موسيقيًا كاملاً.

وظيفتها أكثر تحديدًا:

لتوفير هيكل دعم مؤقت معياري لشاشة LED.

وهذا يعني أنه يمكن استخدامه مع منفصل:

• المرحلة الرئيسية

• الجمالون السقف

• نظام الصوت

• نظام الإضاءة

• هيكل وراء الكواليس

دون الحاجة إلى أن يصبح جدار LED نفسه جزءًا من إطار المسرح الرئيسي.

وهذا يجعلها مفيدة لإنتاج الحفلات الموسيقية حيث يجب أن يظل موضع شاشة LED مرنًا.

للحصول على تطبيقات أوسع لمسرح الحفلات الموسيقية والإنتاج المباشر، راجع صفحة حدث الحفلة الموسيقية الخاصة بنا .

التطبيقات النموذجية

يمكن استخدام جدار الدعم LED مقاس 8 م × 1 م × 6 م لتطبيقات مثل:

• شاشات خلفية LED للحفلات الموسيقية

• جدران LED للمهرجان

• شاشات LED على جانب المسرح

• شاشات فيديو للأحداث المباشرة

• جدران عرض الحفل

• يعرض الحدث في الهواء الطلق مؤقتة

• تركيبات LED لأحداث الشركات

يجب توفير أبعاد الشاشة الفعلية ووزن الشاشة قبل تأكيد الهيكل النهائي.

ما هو مدرج في هذا المنتج؟

تتضمن حزمة المنتج المؤكدة ما يلي:

ركائز رأسية
+
مواسير أفقية
+
أقواس قطرية
+
قواعد قابلة للتعديل
+
طبالي LED
+
دعامات طبلية قوسية

لا يتم تضمين شاشة LED نفسها تلقائيًا ما لم يتم إدراجها على وجه التحديد في عرض الأسعار.

وبالمثل، يجب اعتبار خزانات LED والمعالجات والكابلات وتوزيع الطاقة وأجهزة تركيب الشاشة وغيرها من معدات الصوت والصورة متضمنة فقط عند تأكيدها على وجه التحديد.

تصنيع مخصص

التكوين 8 م × 1 م × 6 م هو هيكل دعم LED محدد.

بإمكان DragonStage مناقشة المتطلبات الأخرى مثل:

• عرض إجمالي مختلف

• ارتفاع مختلف

• عمق هيكلي مختلف

• تباعد الخليج المختلفة

• كمية مختلفة من البليت LED

• تخطيطات منصة بديلة

• أبعاد مختلفة للشاشة

• واجهات التثبيت المختلفة

بالنسبة لجدار دعم LED مخصص، من المفيد توفير كل من أبعاد شاشة LED ووزن الشاشة الإجمالي ، بدلاً من حجم الهيكل الخارجي فقط.

ما هي المعلومات المطلوبة للاقتباس؟

للحصول على هيكل دعم شاشة LED مماثل، يرجى تقديم ما يلي:

• عرض شاشة LED

• ارتفاع شاشة LED

• حجم خزانة LED

• عدد خزائن LED

• إجمالي وزن شاشة LED

• عرض الهيكل المطلوب

• ارتفاع الهيكل المطلوب

• استخدام داخلي أو خارجي

• موقع التثبيت

• حالة الأرض

• منصة العمل/التثبيت المطلوبة

• طريقة تثبيت الشاشة

• رسم المشروع أو الصورة المرجعية

تسمح هذه المعلومات بمطابقة التكوين الهيكلي مع نظام LED الفعلي بدلاً من اختيار جدار الدعم فقط من خلال أبعاده الإجمالية.

ملاحظة فنية هامة

تتضمن المعلومات المؤكدة لهذا المنتج ما يلي:

• العرض الإجمالي 8 متر

• عمق إجمالي 1 متر

• الارتفاع الإجمالي 6 م

• كميات الأنابيب المعيارية المدرجة والدعامات

• 10 قواعد قابلة للتعديل

• 4 منصات LED

• 5 دعم البليت قوس

المعلومات المقدمة لا تثبت:

• الحد الأقصى لوزن شاشة LED

• الحمل المرفق المسموح به

• مقاومة الرياح

• متطلبات الصابورة

• متطلبات التثبيت

• متطلبات الأساس

• عامل الأمان

• الشهادة الهيكلية

• الموافقة على الكود المحلي

• الموافقة الهندسية

تعتمد هذه المتطلبات على شاشة LED الفعلية وموقع التثبيت وظروف الموقع والتصميم النهائي للمشروع.

التعليمات

ما هو الحجم الكلي لهيكل دعم شاشة LED؟
تبلغ أبعاد الهيكل حوالي 8 م عرضًا × 1 م عمقًا × 6 م ارتفاعًا.

ما هو الهيكل المستخدم بشكل رئيسي؟
لقد تم تصميمه كجدار دعم معياري مؤقت لشاشات LED الخاصة بالحفلات الموسيقية والأحداث.

هل شاشة LED متضمنة؟
لا. تصف صفحة المنتج هذه البنية الداعمة. يتم تضمين شاشة LED فقط إذا تم ذكر ذلك على وجه التحديد في عرض الأسعار.

ما مدى عمق الهيكل؟
يبلغ العمق الهيكلي الإجمالي حوالي 1 متر.

ما هي الأعضاء العمودية المستخدمة؟
يشتمل جدول الكميات الحالي على 30 قطعة من أعمدة LR1 بطول 2 متر.

كم عدد القواعد القابلة للتعديل المضمنة؟
يتضمن النظام 10 قواعد LR4 قابلة للتعديل ، كل منها محددة بارتفاع 0.25 متر تقريبًا.

ما هي المنصات LED المستخدمة؟
يتم تضمين أربع منصات LED وخمس دعامات منصات نقالة كجزء من ترتيب دعم الشاشة / المنصة السفلية الموضح في تكوين المنتج. ينبغي تأكيد حمل العمل الدقيق والوظيفة النهائية وفقًا للمشروع.

هل يمكن تخصيص حجم الهيكل؟
نعم. يمكن تخصيص العرض والارتفاع والعمق وتخطيط الخليج وترتيب المنصة وفقًا لمتطلبات شاشة LED.

ما هي المعلومات التي يجب أن أقدمها قبل الطلب؟
يرجى تقديم أبعاد شاشة LED، والوزن الإجمالي، وتصميم الخزانة، وموقع التثبيت وما إذا كان سيتم استخدام الهيكل في الداخل أو في الخارج.
