ال نظام الجمالون الألومنيوم ذو السقف المسطح 24 قدمًا × 24 قدمًا عبارة عن هيكل تروس مخصص للحدث مكون من أربعة أبراج مع أ ارتفاع البرج 20 قدم، مصمم للمراحل المؤقتة وتركيبات الإضاءة والحفلات الموسيقية والعروض وأحداث الشركات وغيرها من تطبيقات إنتاج الأحداث.
يستخدم النظام أربعة أبراج تروس عمودية من الألومنيوم تدعم إطار تروس مربع الشكل. يقوم أعضاء الجمالون الداخلي بتقسيم المنطقة العلوية إلى مناطق تجهيزات متعددة، مما يسمح بتكوين إطار السقف حول الإضاءة الفعلية وتخطيط معدات الحدث.

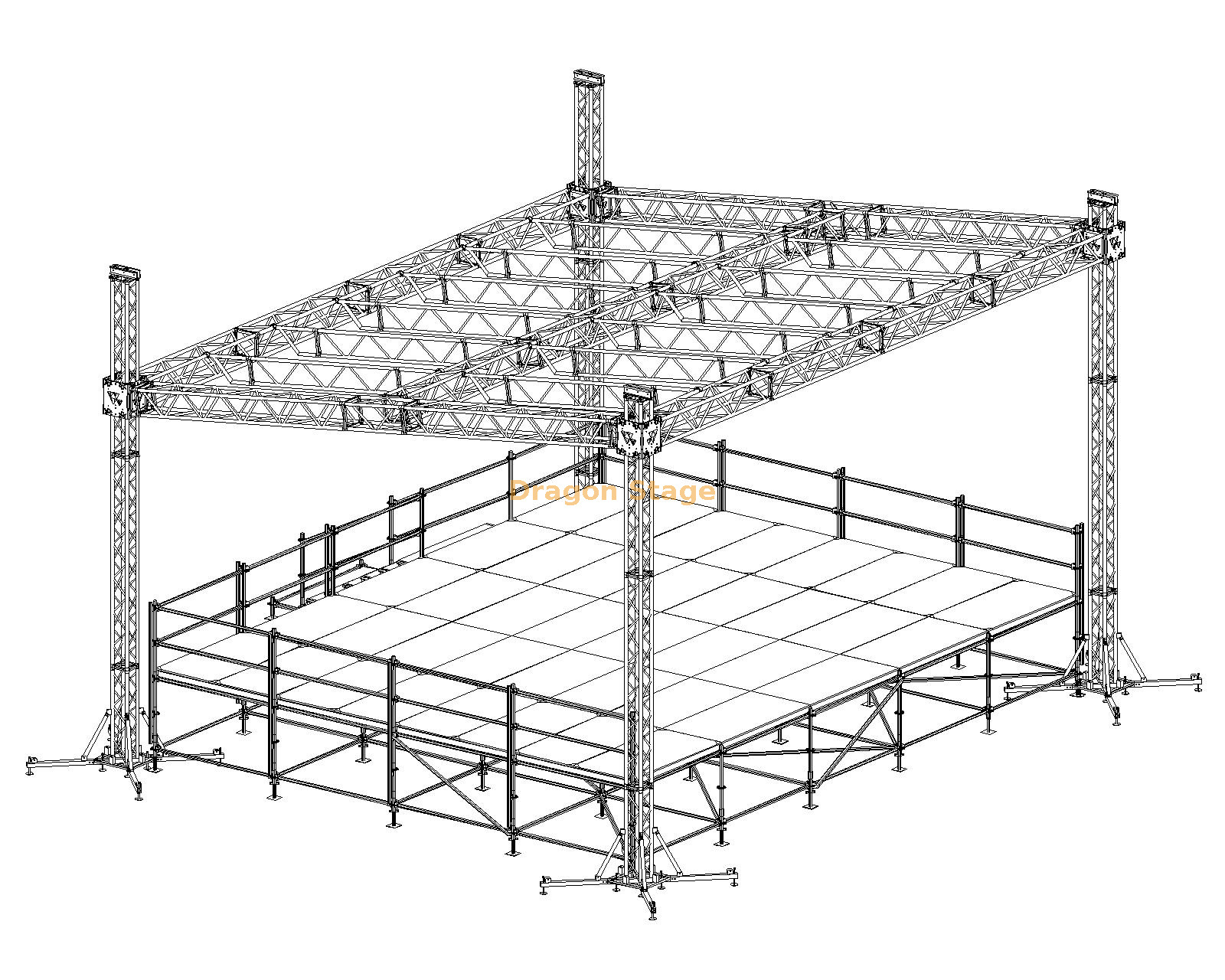

يُظهر الرسم أيضًا ترتيب رفع البرج مع كتل الأكمام، مما يسمح بوضع شبكة الجمالون العلوية المجمعة على الأبراج الرأسية كجزء من عملية التثبيت.
تقوم DragonStage بتصنيع أنظمة الأسقف المسطحة بأبعاد وتكوينات مختلفة. رؤية المزيد من المنتجات في موقعنا نظام الجمالون المسطح النموذجي يتراوح.
Dragon Stage
وزن التعبئة: 1270 كجم
حجم التعبئة: 12CBM
غرض | المواصفات (الجمالون squre) | كتي | |||||
الطول (م) | الأنبوب الرئيسي (مم) | الحجم (مم) | |||||
شعاع | 3 | 50 × 3.0 | CS389 × 389 | 10 أجهزة كمبيوتر | |||
2 | 50 × 3.0 | CS389 × 389 | أجهزة الكمبيوتر | ||||
1 | 50 × 3.0 | CS389 × 389 | 5 أجهزة كمبيوتر | ||||
عمود | 3 | 50 × 3.0 | CS289 × 289 | 4 أجهزة كمبيوتر | |||
2 | 50 × 3.0 | CS289 × 289 | 4 أجهزة كمبيوتر | ||||
1 | 50 × 3.0 | CS289 × 289 | أجهزة الكمبيوتر | ||||
شعاع فرعي | 3 | 50 × 3.0 | CS289×50 | 12 جهاز كمبيوتر | |||
2 | 50 × 3.0 | CS289×50 | أجهزة الكمبيوتر | ||||
1 | 50 × 3.0 | CS289×50 | 6 أجهزة كمبيوتر | ||||
المشبك | سلم تروس المشبك | 24 جهاز كمبيوتر | |||||
ركن | CS40C2 | 4 أجهزة كمبيوتر | |||||
ركن | CS40BOX | 2 أجهزة كمبيوتر | |||||
برج | كتلة الأكمام spigot | 4 أجهزة كمبيوتر | |||||
قاعدة الصلب s | 4 أجهزة كمبيوتر | ||||||
الجزء العلوي من القسم | 4 أجهزة كمبيوتر | ||||||
الرافعة اليدوية ، BA05 2TONS | 4 أجهزة كمبيوتر | ||||||
قسم المفصلات الحنفية ، ارتفاع 1M | 4 أجهزة كمبيوتر | ||||||
الألياف حبال ، BA04،2 طن 3M | 4 أجهزة كمبيوتر | ||||||
طويلة outrigger | 16 جهاز كمبيوتر | ||||||
ملحق الجمالون | مقرن مخروطي و Safrty Clip & PIN | مجموعة | |||||
تسقيف | سقف المظلة | 64 أجهزة كمبيوتر | |||||
غرض | مواصفة |
|---|---|
نوع المنتج | نظام تروس الألمنيوم ذو السقف المسطح |
عرض السقف | 24 قدم/تقريبا. 7.32 م |
عمق السقف | 24 قدم/تقريبا. 7.32 م |
ارتفاع البرج | 20 قدمًا / تقريبًا. 6.10 م |
التخطيط الرئيسي | سقف مسطح بأربعة أبراج |
كمية البرج | 4 |
شكل السقف | مسطحة / مستطيلة |
إطار السقف | تروس محيطي + تروس متقاطعة داخلية |
نظام البرج | تكوين رفع كتلة الأكمام |
مادة | نظام تروس الألومنيوم |
طلب | المسرح / الإضاءة / الحفل / إنتاج الأحداث |
أحجام مخصصة | متاح |
الشركة المصنعة | DragonStage |
يبلغ قياس شبكة الجمالون العلوية تقريبًا:
عرض 24 قدمًا × عمق 24 قدمًا
(7.32 م × 7.32 م)
على عكس أنظمة الإطار A أو السقف المنحني، يستخدم هذا المنتج تصميمًا علويًا مسطحًا ومستطيلًا.
ينشئ الجمالون المحيطي الخارجي الإطار الرئيسي 24 قدمًا × 24 قدمًا، بينما يتم وضع أقسام الجمالون الإضافية داخل منطقة السطح.
يعد هذا التكوين مناسبًا للعملاء الذين يبحثون عن شبكة علوية عادية لمعدات الأحداث بدلاً من شكل السقف المائل أو المنحني.
للتعرف على تكوينات السقف الأخرى، راجع مجموعة الكاملة Roof Truss .
يتم دعم هيكل السقف المسطح بأربعة أبراج تروس عمودية من الألومنيوم.
ارتفاع البرج المحدد:
20 قدم / حوالي 6.10 م
يؤدي ترتيب البرج إلى إنشاء منطقة فعاليات مفتوحة أسفل شبكة الجمالون العلوية.
يُظهر الرسم قواعد الأبراج الممتدة إلى الخارج حول مواقع البرج الأربعة الرئيسية. يجب تحديد التكوين النهائي للقاعدة أو الركائز أو الصابورة أو التثبيت وفقًا لمتطلبات المشروع الفعلية بدلاً من الافتراض من الرسم التوضيحي وحده.
إحدى الميزات البارزة لهذا النظام الذي يبلغ طوله 24 قدمًا × 24 قدمًا هي أن الهيكل العلوي ليس مجرد محيط مربع فارغ.
يتضمن الرسم مقاطع جمالونية داخلية متعددة داخل إطار السقف الرئيسي.
يوفر هذا مواضع إضافية حيث قد يتطلب تخطيط الحدث إضاءة أو معدات إنتاج أخرى.
لأغراض عرض الأسعار، يجب على العملاء تقديم تخطيط المعدات المخطط بحيث يمكن تأكيد ترتيب الجمالون المطلوب قبل الإنتاج.
تقوم DragonStage أيضًا بتزويد مكونات الفردية تروس الألومنيوم لأنظمة الأحداث المخصصة.
يُظهر الرسم ترتيب تجميع نموذجي قائم على البرج مع إطار الجمالون العلوي المتصل في الزوايا الأربع من خلال مجموعات كتل الأكمام.
هذا النوع من التكوين يمكن أن يجعل التثبيت أكثر عملية من تجميع إطار السقف بالكامل مباشرةً عند ارتفاع العمل النهائي.
يجب التأكد من معدات الرفع الدقيقة وإجراءات التجميع وطريقة التشغيل وفقًا للتكوين النهائي المتوفر.
يوفر الحجم 24 قدمًا × 24 قدمًا مساحة تروس صغيرة إلى متوسطة مناسبة لتطبيقات مثل:
الحفلات الصغيرة والمتوسطة
عروض الدي جي
أحداث الشركات
الترقيات في الهواء الطلق
تركيبات الإضاءة
إنتاجات المرحلة
المهرجانات
فعاليات المعرض
مجالات الأداء المؤقتة
يمكن أيضًا تصنيع نفس مفهوم السقف المسطح بأبعاد مختلفة لمساحات الفعاليات الأكبر أو الأصغر.
يُظهر الرسم المرفق لهذا المنتج شبكة تروس مسطحة مفتوحة بدلاً من نظام غطاء سقف مؤكد مقاوم للعوامل الجوية.
لذلك، لا يتم تضمين غشاء السقف PVC أو أي غطاء آخر مقاوم للعوامل الجوية تلقائيًا في وصف المنتج هذا.
إذا كان العميل يحتاج إلى سقف مغطى، يرجى تحديد:
مادة الغطاء
منطقة التغطية المطلوبة
استخدام داخلي أو خارجي
متطلبات الغطاء الجانبي
موقع التثبيت
المتطلبات البيئية
تؤدي إضافة غشاء السقف إلى تغيير الظروف المؤثرة على الهيكل، لذا يجب تأكيده كجزء من المشروع الفعلي بدلاً من افتراضه من المصطلح "جمالون السقف المسطح".
يُظهر الرسم المرجعي أيضًا مرحلة معيارية مرتفعة أسفل هيكل الجمالون.
ومع ذلك، لم يتم تحديد أبعاد المرحلة لهذا المنتج.
ولذلك يجب التعامل مع المرحلة كنظام اختياري بدلاً من تضمينها تلقائيًا في مواصفات الجمالون ذات السقف المسطح 24 قدمًا × 24 قدمًا.
إذا لزم الأمر، يمكن لـ DragonStage توفير الجمالون العلوي مع حزمة مرحلة الحدث المطابقة.
يمثل التكوين 24 قدمًا × 24 قدمًا × 20 قدمًا حجم المنتج المحدد هذا.
يمكن لـ DragonStage تصنيع أنظمة جمالونية مماثلة للأسقف المسطحة مع:
عرض السقف
أعماق السقف
ارتفاعات البرج
تروس المقاطع العرضية
تخطيطات الجمالون الداخلي
تكوينات البرج
أبعاد المرحلة
مواقف المعدات
التشطيبات السطحية
مُكَمِّلات
بالنسبة للعملاء الذين يحتاجون إلى حزمة كاملة مخصصة للمسرح والجمالون، يمكن لـ DragonStage إعداد تكوين المكونات وفقًا لرسومات المشروع ومتطلبات المعدات المتوفرة.
اعتمادًا على عرض الأسعار النهائي، قد تتضمن حزمة الجمالون ذات السقف المسطح ما يلي:
الجمالون الألومنيوم محيط
الجمالون المتقاطع الداخلي
اتصالات الزاوية
أجهزة الاتصال المطلوبة
أربعة أبراج جمالونية من الألومنيوم
كتل الأكمام
مكونات اتصال البرج
المكونات الأساسية
ملحقات البرج المطلوبة
منصة المرحلة
سلالم المرحلة
الدرابزين
الجمالون دعم الإضاءة
الجمالون المعدات الإضافية
ملحقات أخرى للمناسبات
يجب إعداد BOQ النهائي وفقًا للرسم المؤكد بدلاً من تقديره من صورة المنتج فقط.
بالنسبة لنظام الجمالون المسطح المماثل، يرجى تقديم ما يلي:
عرض السقف والعمق المطلوب
ارتفاع البرج المطلوب
استخدام داخلي أو خارجي
موقع التثبيت
كمية ووزن معدات الإضاءة
شاشات LED إن وجدت
مكبرات الصوت أو صفائف الخط، إن وجدت
المعدات المعلقة الأخرى
وظائف المعدات المطلوبة
ما إذا كان غطاء السقف مطلوبًا
ما إذا كانت منصة المسرح مطلوبة
أبعاد المرحلة، إذا لزم الأمر
الظروف الأرضية
رسومات المشروع المتاحة
بالنسبة لمشاريع المسرح والجمالون المخصصة، يمكنك أيضًا الاتصال بـ DragonStage من خلال خدمة الإنتاج المسرحي المخصصة لدينا .
أبعاد المنتج المؤكدة هي:
الجمالون السقف: 24 قدم × 24 قدم
ارتفاع البرج: 20 قدم
يدعم الرسم أيضًا تحديد تكوين السقف المسطح المكون من أربعة أبراج مع أعضاء الجمالون المتقاطعة الداخلية.
ومع ذلك، فإن المعلومات المقدمة لا تثبت:
تروس المقطع العرضي
مواصفات الأنبوب الرئيسي
الحمل المعلق المسموح به
الحد الأقصى لحمل الإضاءة
تحميل مكبر الصوت أو LED
مقاومة الرياح
متطلبات الصابورة
متطلبات التثبيت
حمل الرياح على غطاء السقف
عامل الأمان
الموافقة الهندسية
تعتمد هذه العناصر على التكوين النهائي للمعدات، وبيئة التثبيت، وظروف الأرض، ومتطلبات التغطية، والتحقق الهندسي.
يبلغ حجم هيكل الجمالون العلوي حوالي 24 قدمًا × 24 قدمًا (7.32 م × 7.32 م).
يبلغ ارتفاع البرج المحدد 20 قدمًا، أي حوالي 6.10 مترًا.
يستخدم هذا التكوين أربعة أبراج تروس عمودية من الألومنيوم.
نعم. يُظهر الرسم المرفق عدة أعضاء تروس داخلية داخل الإطار المحيطي مقاس 24 قدمًا × 24 قدمًا.
يتم عرض مرحلة في الرسم المرجعي، ولكن لم يتم تحديد أبعادها لهذا المنتج. ولذلك يمكن توفيره كنظام مخصص اختياري.
ليس تلقائيا. يُظهر الرسم الحالي إطارًا جماليًا مفتوحًا. إذا كانت هناك حاجة إلى PVC أو غطاء سقف آخر، فيجب تحديد ذلك بشكل منفصل.
يمكن تكوين الهيكل وفقًا لمتطلبات معدات الحدث، ولكن يجب توفير نوع المعدات وكميتها ووزنها الفردي وإجمالي وزنها ومواضع التعليق قبل تأكيد التكوين المناسب.
نعم. يمكن تخصيص أبعاد السقف وارتفاع البرج وتصميم الجمالون الداخلي ومكونات المرحلة ذات الصلة وفقًا للمشروع.
