0.2 م / 0.278 م / 0.3 م / 0.5 م / 0.64 م / 0.9 م / 1.45 م / 1.8 م / 1.89 م / 2.05 م / 2.25 م / 2.31 م / 2.45 م / 2.58 م / 2.6 م / 2.75 م / 2.95 م / 3.25 م
بيئة
أنظمة تروس السقف الخارجية، هياكل الإضاءة الداخلية والخارجية
مادة
سبيكة الألومنيوم
نظام الاتصال
اتصال دبوس حنفية
نوع الرسم
رسم ثنائي الأبعاد CAD
الغرض من التصميم
المكونات الهيكلية لأنظمة السقف الخارجي وهياكل الإضاءة
المنتجات ذات الصلة
أنظمة تروس الإضاءة القياسية وهياكل السقف الخارجية
نظرة عامة على تروس صندوق الحنفية CSG290
إن تروس صندوق حنفية الألومنيوم CSG290 عبارة عن مكون تروس هيكلي معياري مصمم لهياكل الأحداث الاحترافية وأنظمة الإضاءة وأطر المظلة الخارجية وهياكل السقف المؤقتة.
مع أنابيب مستديرة من الألومنيوم بقطر , 290 مم مربع وقطر 50 مم وسمك جدار 2 مم ، يوفر CSG290 حلاً هيكليًا خفيف الوزن ومرنًا للتطبيقات التي تتطلب نقلًا فعالاً وتركيبًا سريعًا وأداءً موثوقًا.
يتيح المتكامل نظام توصيل دبوس الحنفية التجميع السريع والتفكيك المريح والجمع المرن لأطوال الجمالون المختلفة وفقًا لمتطلبات المشروع.
بالمقارنة مع هياكل الجمالون السلمية، يوفر تكوين الجمالون الصندوقي مقاومة التوائية محسنة وصلابة إجمالية أعلى واستقرار متعدد الاتجاهات، مما يجعله مناسبًا لهياكل الإضاءة الاحترافية والهياكل الخارجية المؤقتة وتطبيقات الأحداث.
الميزات الرئيسية
1. هيكل تروس الصندوق المستقر
بالمقارنة مع أنظمة الجمالون ذات الصف الواحد، فإن تصميم الجمالون الصندوقي يوفر ما يلي:
مقاومة الالتواء أعلى.
صلابة إجمالية أفضل؛
تحسين الاستقرار الهيكلي.
توزيع الحمل متعدد الاتجاهات.
أداء أفضل للإضاءة والهياكل المؤقتة.
2. هيكل من الألومنيوم خفيف الوزن
يوفر هيكل سبائك الألومنيوم:
نسبة عالية من القوة إلى الوزن؛
سهولة النقل والمناولة.
مقاومة التآكل للتطبيقات الخارجية؛
عمر خدمة طويل مع الصيانة المناسبة؛
تقليل عبء عمل التثبيت.
3. اتصال حنفية سريع
يسمح نظام اتصال الدبوس بما يلي:
التجميع والتفكيك السريع؛
تمديد وحدات لأنظمة الجمالون.
تقليل وقت التثبيت؛
تخزين ونقل مريح؛
تكوين مرن لتخطيطات الأحداث المختلفة.

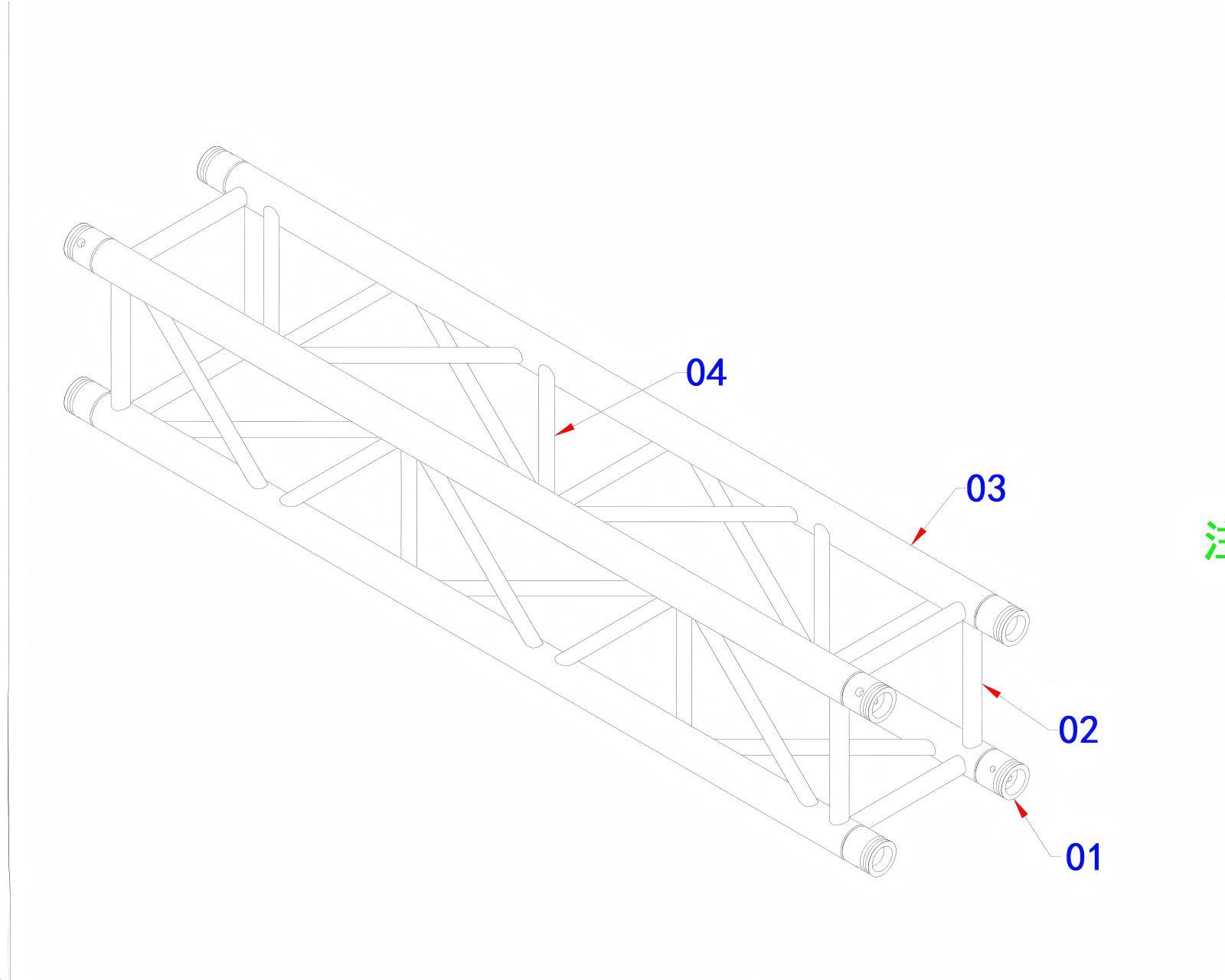

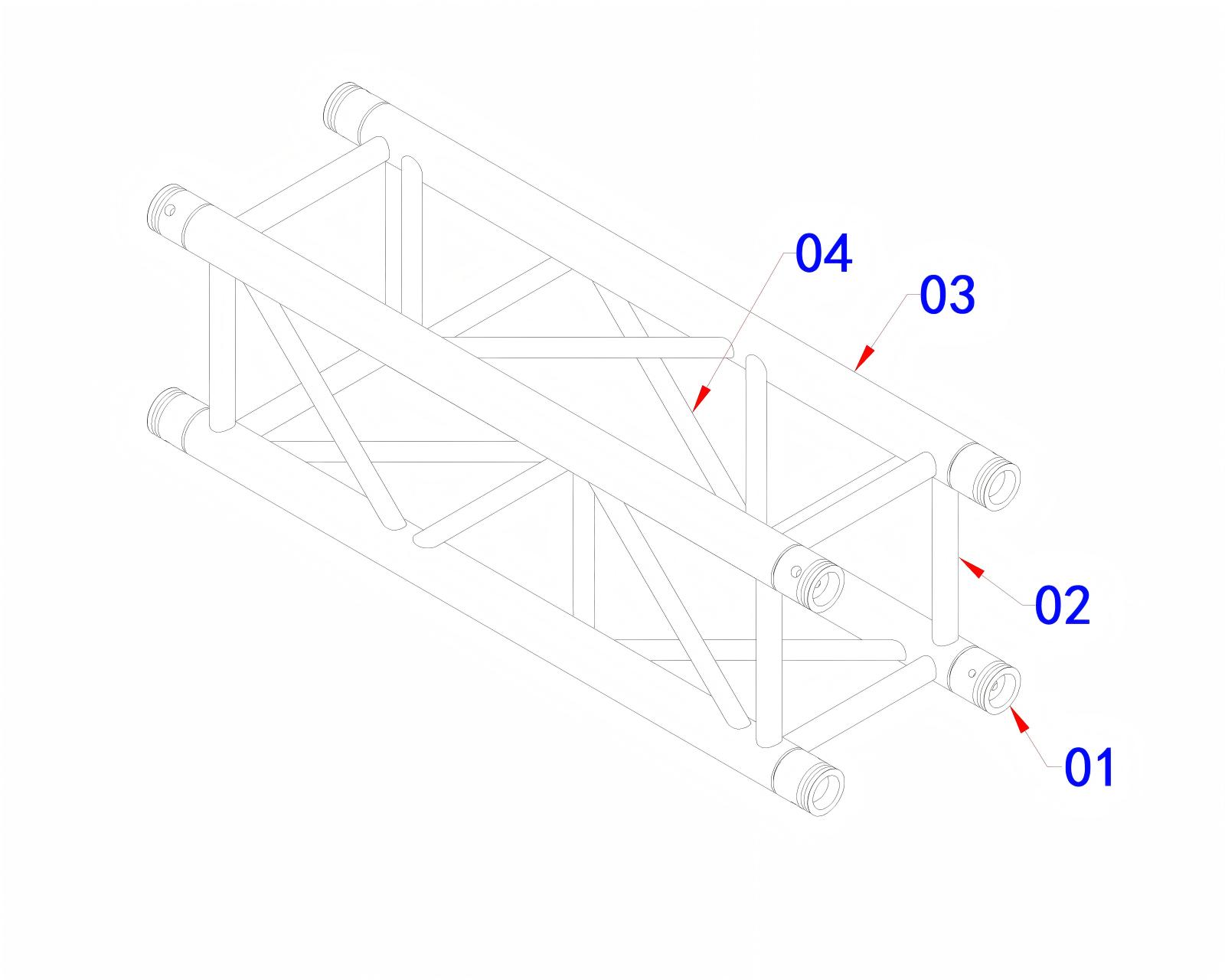

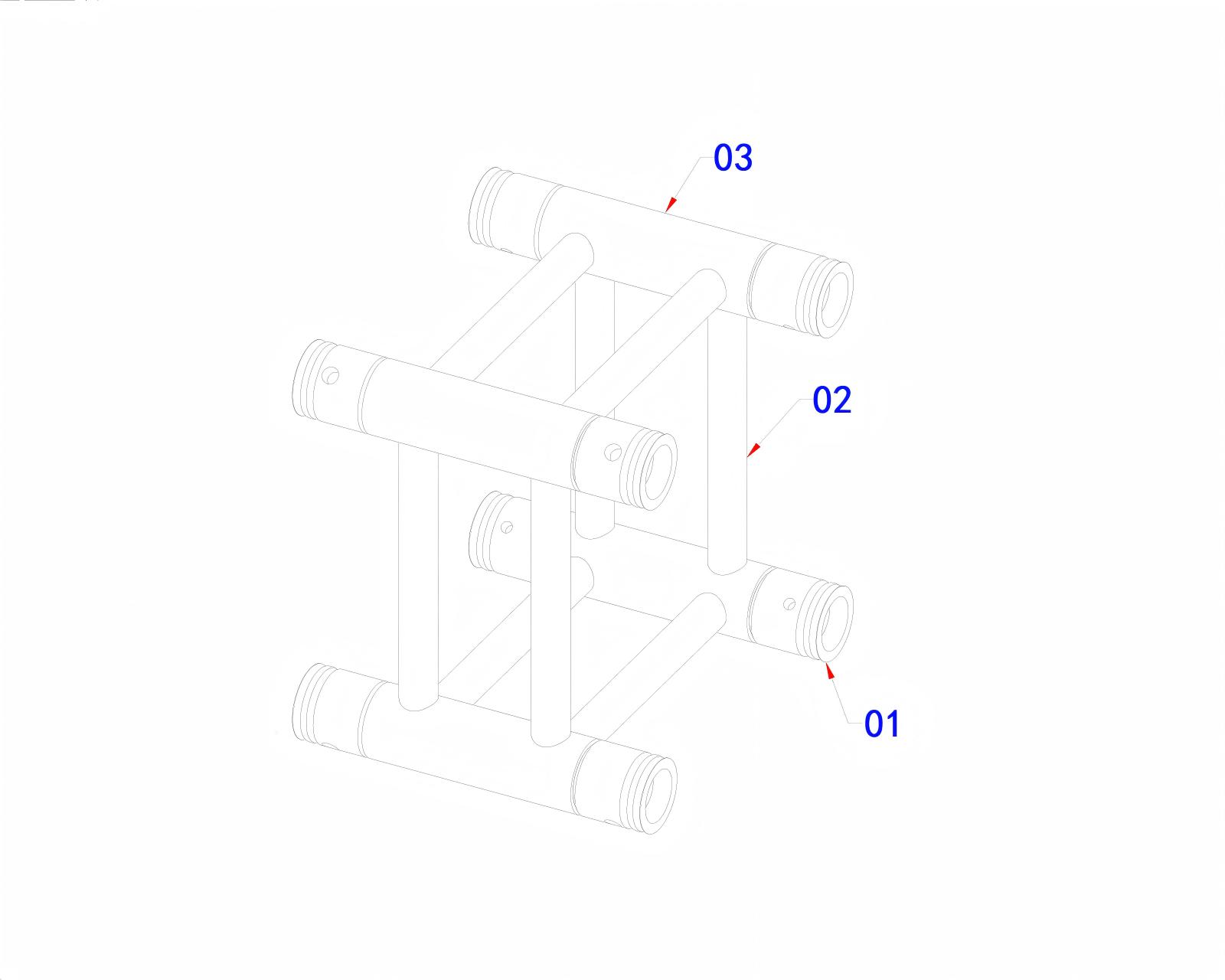

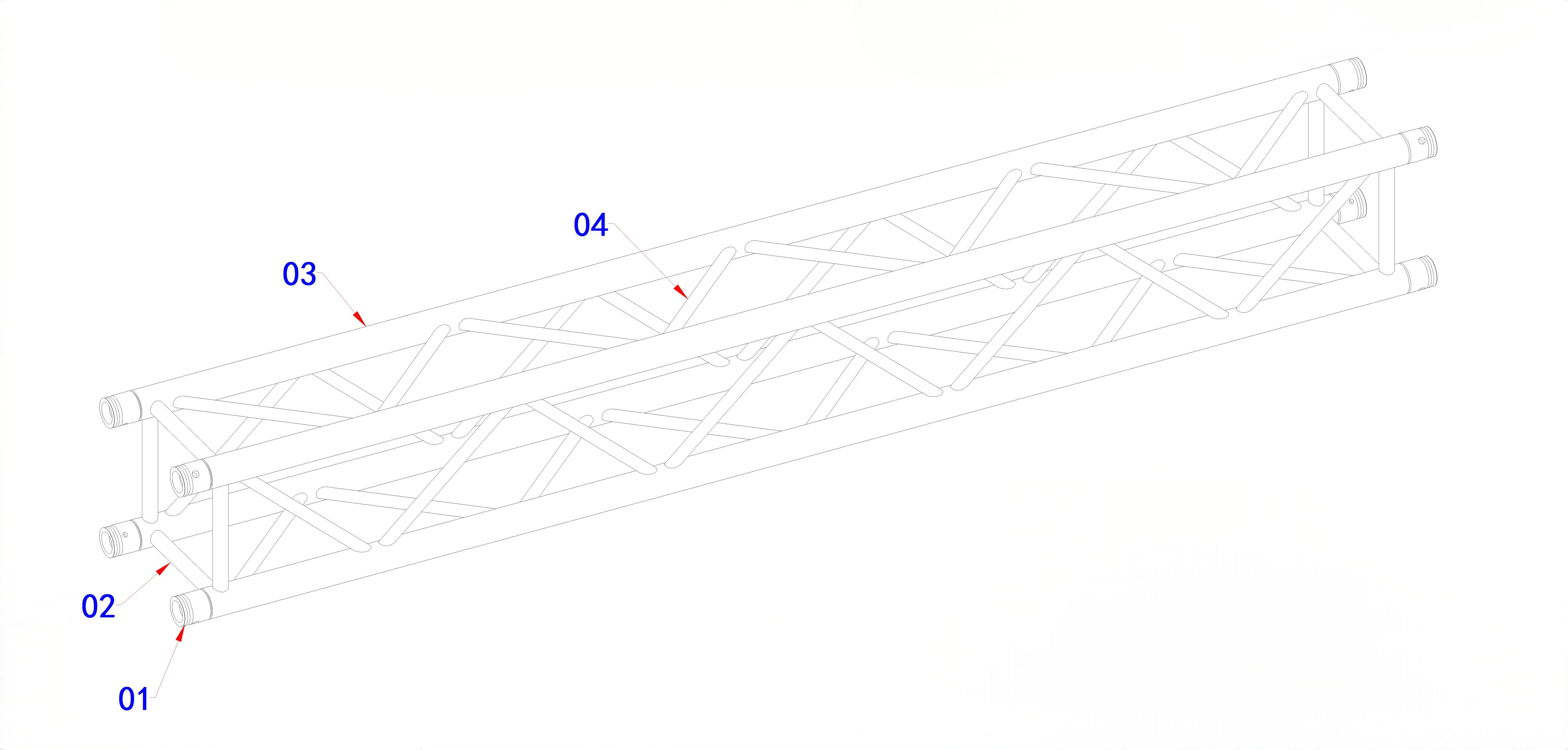

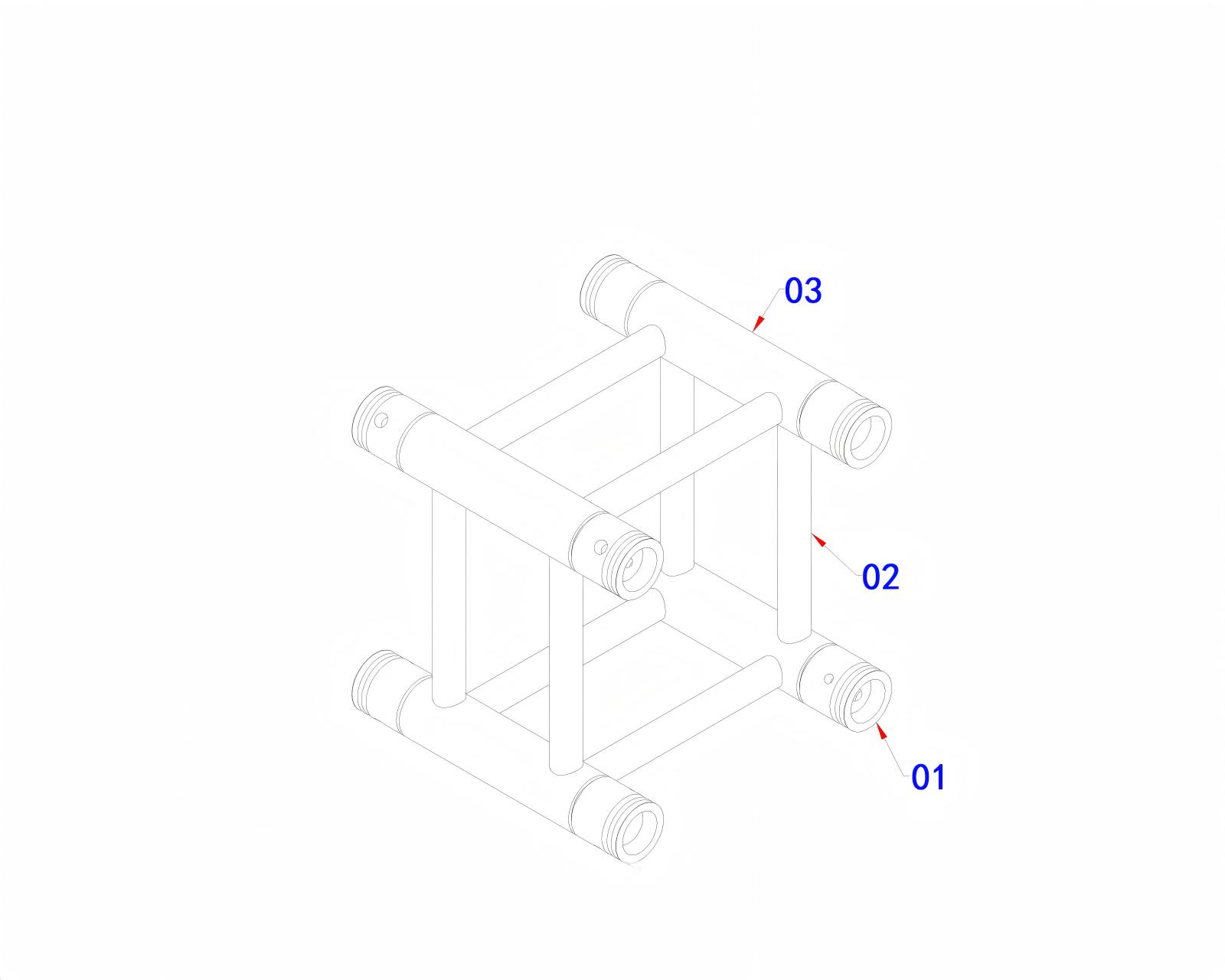

المكونات الهيكلية
عنصر
وصف
الحبال الرئيسية
أربعة أنابيب دائرية من الألومنيوم مقاس 50 مم تشكل هيكل الصندوق الأساسي
الأعضاء المتقاطعة
أنابيب توصيل أفقية تحافظ على هندسة الجمالون
تستعد قطري
أنابيب قطرية داخلية تعمل على تحسين الصلابة والثبات
