CS389 تروس صندوق حنفية الألومنيوم (تروس صندوق متصل دبوس)
مؤشر الرسم | إعدادات | طول |
|---|---|---|

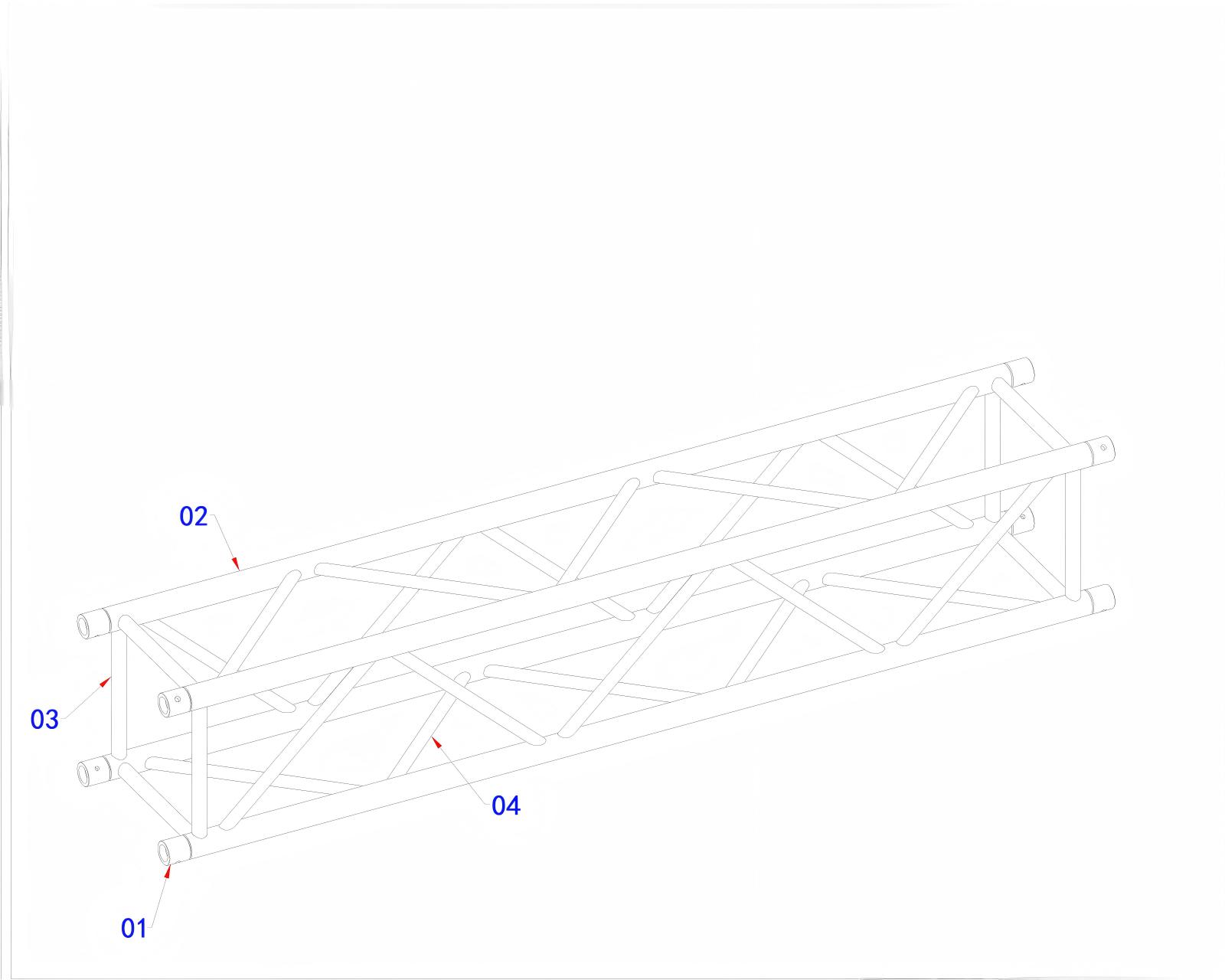

4315 | تروس صندوق الحنفية | 2.1 م |

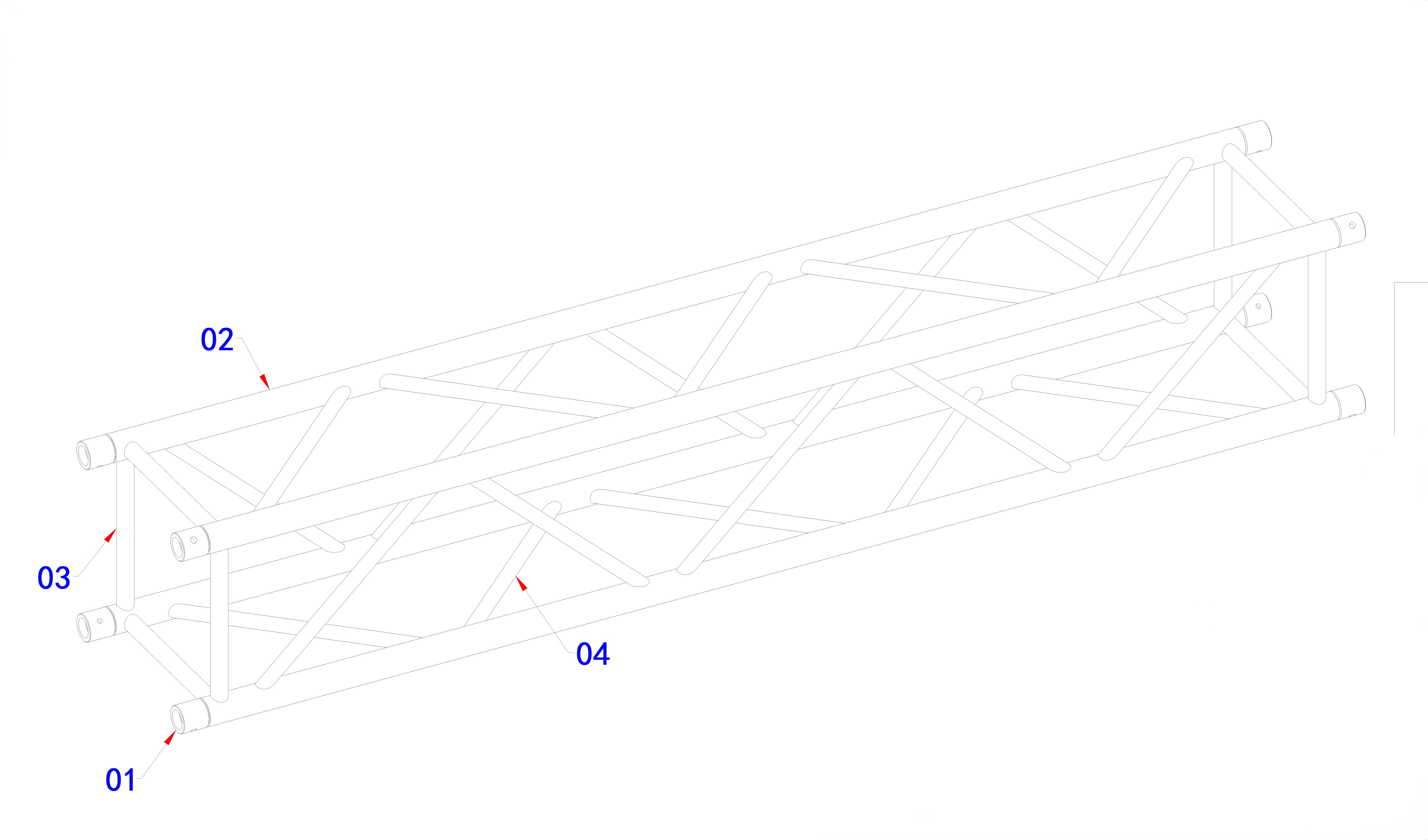

4315 | تروس صندوق الحنفية | 2.25 م |
غرض | تفاصيل |
|---|---|
سلسلة الرسم | تروس صندوق حنفية CS389 |
نوع الهيكل | هيكل تروس السقف الخارجي / هيكل الإضاءة الداخلي والخارجي |
طلب | هياكل المظلات الخارجية، وتروس الإضاءة الرئيسية، وهياكل الطوطم، وهياكل الفعاليات الداخلية والخارجية |
عرض المقطع العرضي | 389 ملم |
الأنبوب الرئيسي | أنبوب دائري من الألومنيوم مقاس 50 مم |
سمك جدار الأنبوب | 3 ملم |
نوع الجمالون | تروس الصندوق |
خيارات الطول | 2.1 م / 2.25 م |
بيئة | أنظمة تروس السقف الخارجية، هياكل الإضاءة الداخلية والخارجية |
مادة | سبيكة الألومنيوم |
نظام الاتصال | اتصال دبوس حنفية |
نوع الرسم | رسم ثنائي الأبعاد CAD |
الغرض من التصميم | المكونات الهيكلية لأنظمة السقف الخارجي وهياكل الإضاءة |
المنتجات ذات الصلة | أنظمة تروس الإضاءة القياسية وهياكل السقف الخارجية |
إن عبارة تروس صندوق الحنفية المصنوعة من الألومنيوم CS389 عن مكون تروس هيكلي معياري مصمم لهياكل الأحداث الاحترافية وأنظمة الإضاءة وأطر المظلة الخارجية وهياكل السقف المؤقتة.
مع ملف تعريف مربع 389 مم , وأنابيب دائرية من الألومنيوم بقطر 50 مم وسمك جدار 3 مم ، يوفر CS389 حلاً هيكليًا قويًا ومستقرًا للتطبيقات التي تتطلب سعة تحميل أعلى وصلابة محسنة وأداء موثوقًا في هياكل الأحداث الاحترافية.
يتيح المتكامل نظام توصيل دبوس الحنفية التجميع السريع والتفكيك المريح والجمع المرن لأطوال الجمالون المختلفة وفقًا لمتطلبات المشروع.
بالمقارنة مع أنظمة الجمالون الصندوقية الأصغر، يوفر CS389 عمقًا هيكليًا متزايدًا ومقاومة الالتواء محسنة وثباتًا معززًا، مما يجعله مناسبًا لهياكل الإضاءة الأكبر حجمًا وأنظمة الأسقف الخارجية وتطبيقات الأحداث الاحترافية.
بالمقارنة مع أنظمة الجمالون ذات الصف الواحد، فإن تصميم الجمالون الصندوقي يوفر ما يلي:
مقاومة الالتواء أعلى.
صلابة إجمالية أفضل؛
تحسين الاستقرار الهيكلي.
توزيع الحمل متعدد الاتجاهات.
أداء أفضل للأسقف الخارجية وهياكل الإضاءة.
يوفر هيكل سبائك الألومنيوم:
نسبة عالية من القوة إلى الوزن؛
سهولة النقل والمناولة.
مقاومة التآكل للتطبيقات الخارجية؛
عمر خدمة طويل مع الصيانة المناسبة؛
تقليل عبء عمل التثبيت.
يسمح نظام اتصال الدبوس بما يلي:
التجميع والتفكيك السريع؛
تمديد وحدات لأنظمة الجمالون.
تقليل وقت التثبيت؛
تخزين ونقل مريح؛
تكوين مرن لتخطيطات الأحداث المختلفة.
عنصر | وصف |
|---|---|
الحبال الرئيسية | أربعة أنابيب دائرية من الألومنيوم مقاس 50 مم تشكل هيكل الصندوق الأساسي |
الأعضاء المتقاطعة | أنابيب توصيل أفقية تحافظ على هندسة الجمالون |
تستعد قطري | أنابيب قطرية داخلية تعمل على تحسين الصلابة والثبات |
موصل حنفية | نظام اتصال متكامل بين أقسام الجمالون |
دبوس القفل | مكون قفل ميكانيكي للتجميع الآمن |
نموذج | حجم الملف الشخصي | مواصفات الأنبوب | نوع الاتصال | طول | مادة |
|---|---|---|---|---|---|
CS389-2.1 | 389 ملم | Ø50mm × 3mm سمك الجدار | اتصال دبوس حنفية | 2.1 م | سبيكة الألومنيوم |
CS389-2.25 | 389 ملم | Ø50mm × 3mm سمك الجدار | اتصال دبوس حنفية | 2.25 م | سبيكة الألومنيوم |
يمكن استخدام CS389 كمكونات هيكلية من أجل:
أسطح الفعاليات الخارجية؛
أنظمة المظلة المؤقتة.
هياكل المهرجان؛
أطر سقف المعرض.
هياكل الألمنيوم المخصصة.
متعلق ب:
CS389 مناسب أيضًا لـ:
الجمالون الإضاءة الرئيسية.
هياكل الطوطم.
أنظمة إضاءة الحفلات؛
هياكل المعرض
تركيبات احترافية للمناسبات.
متعلق ب:
يعتمد CS389 نظام اتصال دبوس حنفية.
توفر طريقة الاتصال المعيارية هذه ما يلي:
يمكن توصيل أقسام الجمالون بسرعة دون الحاجة إلى تجميع مسامير معقدة.
يمكن دمج أطوال مختلفة لتلبية تخطيطات الأحداث المختلفة والمتطلبات الهيكلية.
تعمل الأقسام المعيارية على تبسيط عملية التعبئة والشحن والتخزين.
بالنسبة للهياكل الخارجية، يجب أن يأخذ التصميم النهائي للنظام بعين الاعتبار ما يلي:
إجمالي طول المدى؛
الأحمال المطبقة
وزن معدات الإضاءة؛
وزن غطاء السقف؛
ظروف الرياح.
مواقف الدعم؛
الظروف الأرضية.
بالنسبة للهياكل الخارجية واسعة النطاق، يجب إكمال التحقق الهندسي وفقًا لمتطلبات المشروع.
متعلق ب:
يمكن دمج CS389 مع:
أنظمة تروس الإضاءة المصنوعة من الألومنيوم؛
هياكل السقف الخارجية؛
هياكل دعم الأحداث؛
أنظمة المرحلة المخصصة.
متعلق ب:
يستخدم CS389 بشكل أساسي لهياكل الإضاءة الاحترافية وأنظمة الأسقف الخارجية وهياكل المظلة وأطر الأحداث المؤقتة التي تتطلب استقرارًا هيكليًا أعلى.
يتميز CS389 بمظهر صندوقي 389 مم باستخدام أنابيب ألومنيوم بقطر 50 مم وسمك جدار 3 مم.
يستخدم CS389 نظام اتصال دبوس حنفية ، مما يسمح بالتركيب والتفكيك السريع.
تشمل الأطوال القياسية الحالية ما يلي:
2.1 م؛
2.25 م.
يمكن أيضًا تصنيع أطوال مخصصة وفقًا لمتطلبات المشروع.
نعم. يستخدم CS389 بشكل شائع في هياكل السقف والمظلات الخارجية. يجب أن يأخذ التطبيق النهائي بعين الاعتبار الامتداد وظروف التحميل والمتطلبات البيئية.
تمثل الرسومات التكوينات القياسية لصندوق الجمالون المصنوع من الألومنيوم CS389.
يعتمد الأداء الهيكلي الفعلي على تصميم النظام الكامل وطريقة الاتصال وظروف التحميل وبيئة التثبيت والمتطلبات الهندسية.
بالنسبة للهياكل الخارجية الكبيرة، يوصى بالتقييم الهيكلي الاحترافي وفقًا لظروف المشروع.
