اسم الرسم

BS350 لوحة نهاية الأنبوب الدائري تروس ألومنيوم متصلة بمسامير + تروس منحنية مخصصة

مرجع ملف الرسم

مؤشر الرسم

معلومات الرسم

نظرة عامة على الجمالون المثلث المتصل بالمسامير BS350

تم تصميم نظام الجمالون المثلث المصنوع من الألومنيوم BS350 لهياكل السقف الخارجية وأطر المظلة وتطبيقات الجمالون المنحنية المخصصة من الألومنيوم.

مع شكل مثلث 350 مم وأوتار رئيسية للأنبوب الدائري 50 مم ، يوفر هذا الهيكل توازنًا بين البناء خفيف الوزن والثبات الهيكلي.

يسمح التصميم المعياري المتصل بالمسامير بتصنيع المقاطع المستقيمة والمنحنية وفقًا لمتطلبات المشروع المختلفة، مما يجعلها مناسبة لهياكل الأحداث الخارجية المخصصة.

الميزات الرئيسية

1. التصميم الهيكلي الثلاثي

توفر الهندسة الثلاثية ما يلي:

• تحسين الاستقرار الالتوائي.

• توزيع الحمل بكفاءة.

• أداء هيكلي خفيف الوزن؛

• الشكل المناسب لتطبيقات السقف المنحني.

2. تصنيع منحني مخصص

يمكن تصنيع BS350 في تكوينات منحنية مختلفة وفقًا لمتطلبات المشروع.

أمثلة نصف القطر المتاحة:

• 3.057 م ؛

• 7.412 م ؛

• 12.269 مليون راند.

وهذا يسمح باستخدام النظام من أجل:

• أسطح الأحداث المنحنية؛

• هياكل المظلة.

• هياكل الألمنيوم المعمارية.

3. نظام اتصال الترباس

يوفر اتصال الترباس للوحة النهائية ما يلي:

• سهولة النقل.

• تجميع سريع

• تكوين مرن

• صيانة مريحة.

المكونات الهيكلية

المواصفات المتوفرة

طلب

هياكل السقف الخارجية

BS350 مناسب لـ:

• هياكل سقف الحدث المؤقتة؛

• أنظمة المظلة في الهواء الطلق.

• هياكل المهرجانات والمعارض؛

• هياكل السقف المنحنية المصنوعة من الألومنيوم.

متعلق ب:

أنظمة أسقف المسرح الخارجية

هياكل الألمنيوم المنحنية المخصصة

يمكن استخدام تصميم الجمالون المنحني من أجل:

• الأطر المعمارية المنحنية.

• هياكل الألومنيوم الزخرفية.

• هياكل الأحداث المخصصة.

متعلق ب:

إنتاج مرحلة مخصصة

نظام الاتصال

يعتمد نظام BS350 طريقة توصيل مسمار اللوحة الطرفية للأنبوب الدائري.

المزايا:

تجميع وحدات

يمكن دمج أطوال مختلفة وأقسام منحنية وفقًا لتصميم المشروع.

كفاءة النقل

يمكن فصل المكونات المتصلة بالمسامير لتسهيل عملية الشحن والتخزين.

الهندسة المخصصة

يمكن تخصيص نصف القطر والطول والتكوين وفقًا للمتطلبات الهيكلية.

الاعتبارات الهندسية

بالنسبة لهياكل السقف الخارجية، يجب أن يأخذ التصميم النهائي في الاعتبار ما يلي:

• الامتداد العام؛

• مواد تغطية السقف

• متطلبات حمل الرياح.

• مواقف الدعم؛

• بيئة التثبيت.

بالنسبة للهياكل الخارجية الكبيرة، قد يلزم التحقق الهندسي وفقًا للوائح المحلية.

متعلق ب:

الحل الهندسي

المنتجات ذات الصلة

يمكن دمج الجمالون المثلث المنحني BS350 مع:

• أنظمة تروس الإضاءة القياسية؛

• أنظمة تروس السقف الخارجي؛

• هياكل الألمنيوم المخصصة؛

• أطر مظلة الحدث؛

• هياكل المعرض.

متعلق ب:

نظام مواد الاتصال

التعليمات

1. ما هو استخدام الجمالون الألومنيوم BS350؟

تم تصميم الجمالون الألومنيوم المثلث BS350 بشكل أساسي لهياكل السقف الخارجية وأنظمة المظلة وأطر الألومنيوم المنحنية المخصصة.

2. ما هو حجم الجمالون BS350؟

يحتوي BS350 على شكل مثلث بعرض 350 مم تقريبًا × ارتفاع 350 مم ، باستخدام أنبوب دائري من الألومنيوم مقاس 50 مم باعتباره الوتر الرئيسي.

3. هل يمكن تصنيع الجمالون BS350 إلى أشكال منحنية؟

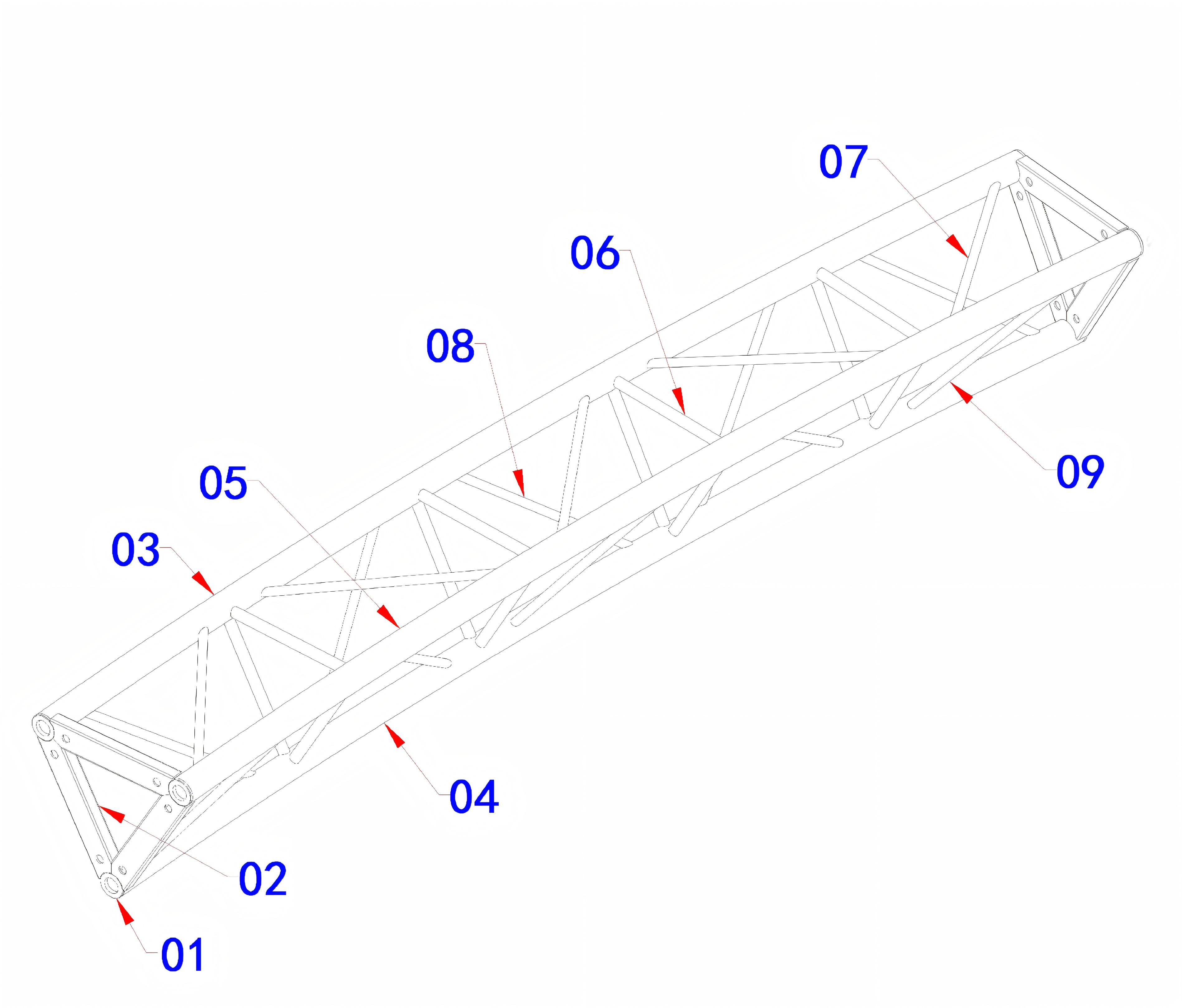

نعم. يمكن تخصيص BS350 بنطاقات انحناء مختلفة وفقًا لمتطلبات المشروع، بما في ذلك R3.057m وR7.412m وR12.269m.

4. ما هو نظام الاتصال الذي يستخدمه BS350؟

يستخدم BS350 نظام توصيل مسمار اللوحة الطرفية، مما يتيح سهولة التركيب والتفكيك.

5. هل BS350 مناسب لهياكل السقف الخارجية؟

نعم. BS350 مناسب لتطبيقات السقف والمظلة الخارجية. ومع ذلك، يجب أن يأخذ التصميم النهائي في الاعتبار ظروف الرياح ومواد السقف والمتطلبات الهيكلية.

إشعار التصميم

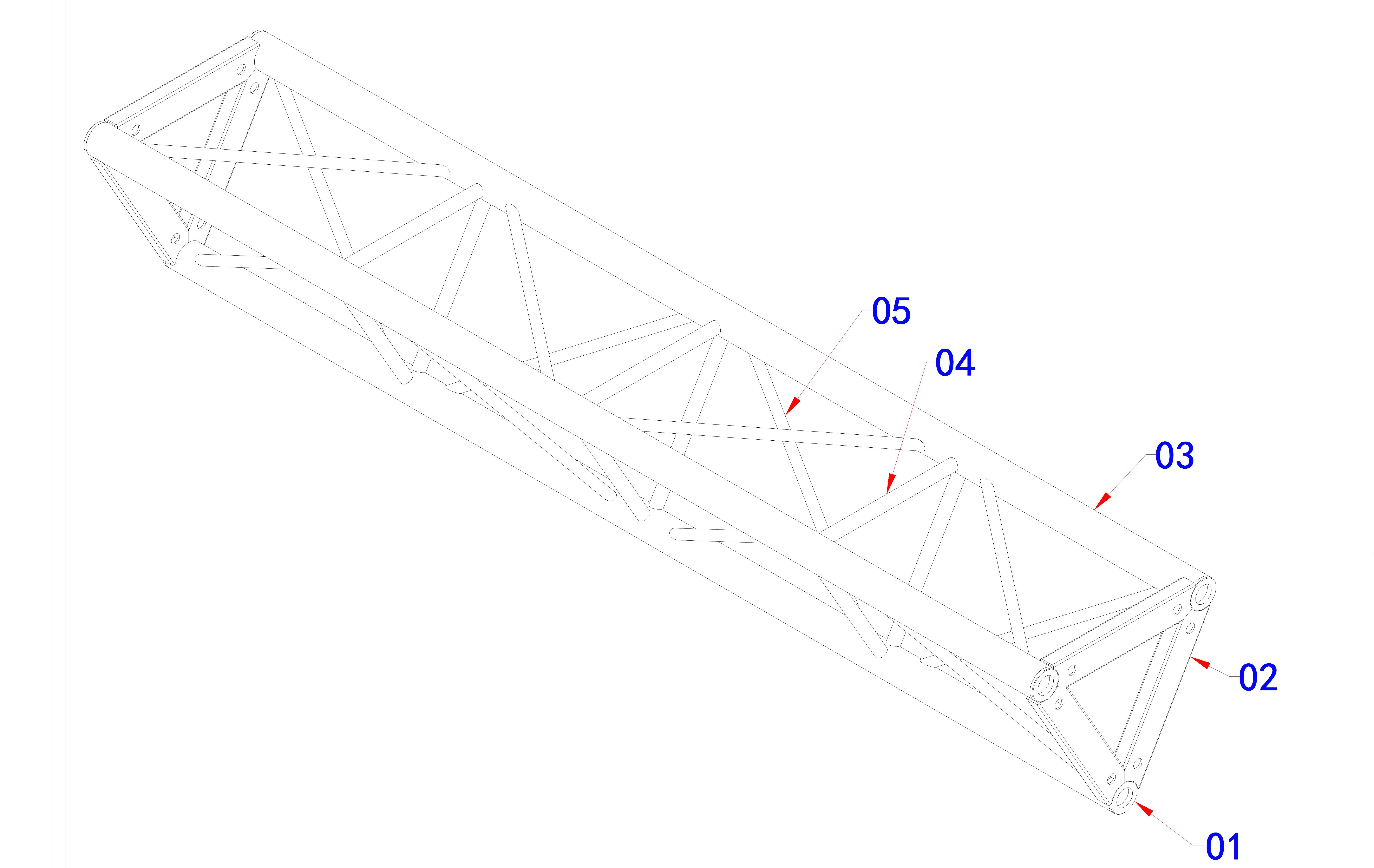

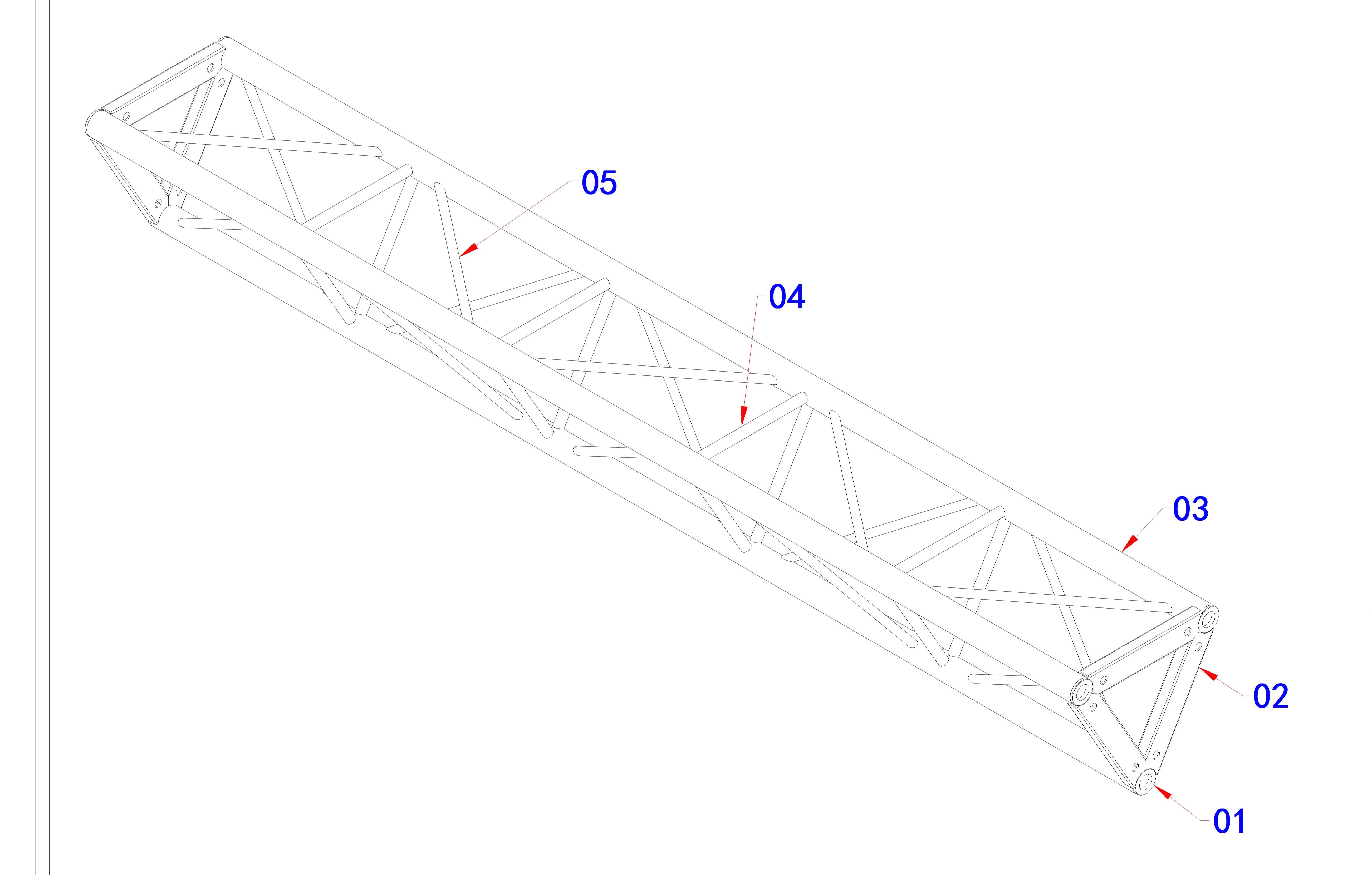

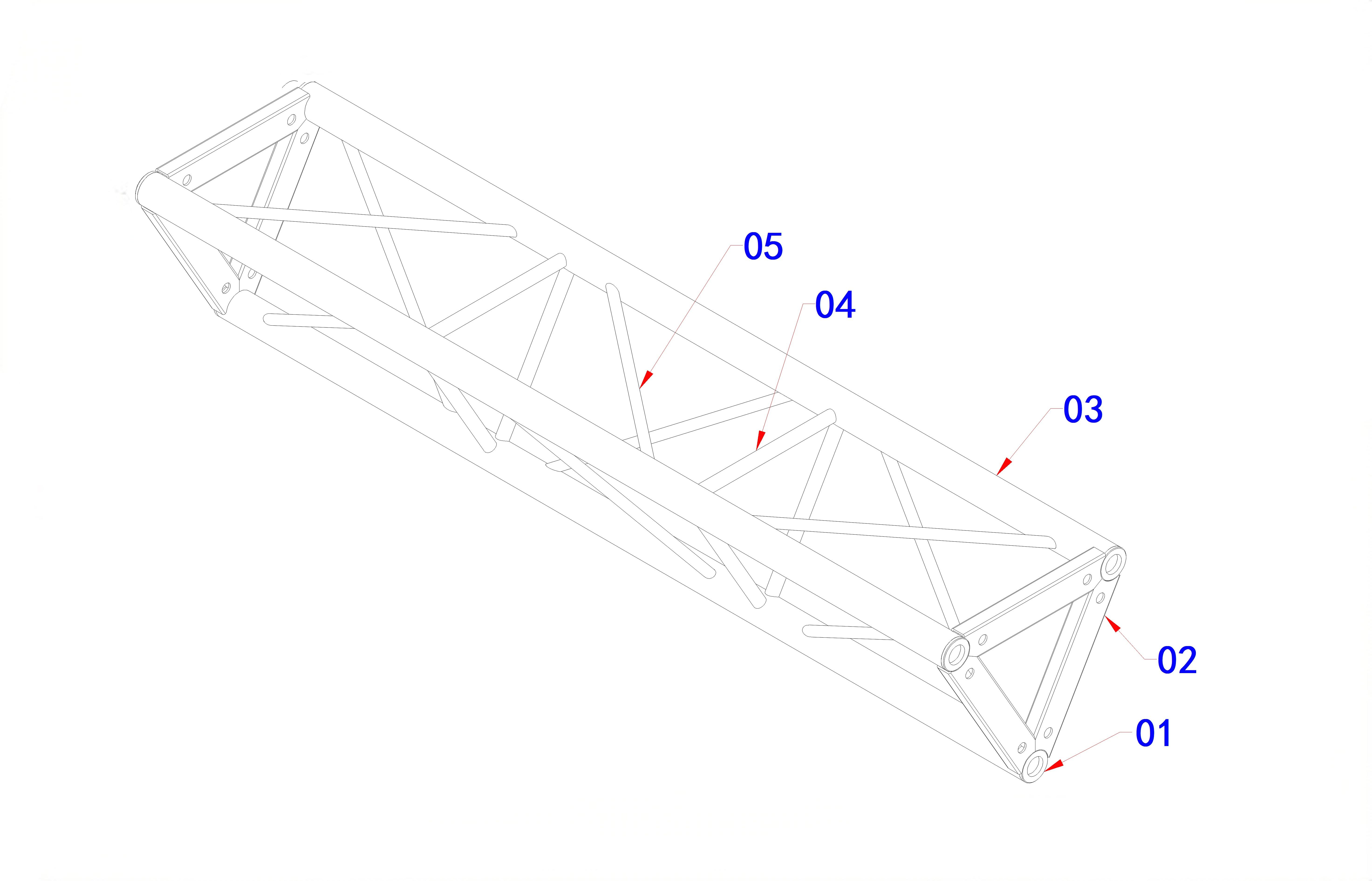

تمثل الرسومات تكوينات الجمالون المثلثية المتصلة بمسامير BS350 القياسية وأمثلة الجمالون المنحنية المخصصة.

يعتمد الأداء الهيكلي الفعلي على أبعاد المشروع والظروف البيئية ومتطلبات التحميل وطرق التثبيت.
