CS289 تروس صندوق حنفية الألومنيوم (تروس صندوق متصل دبوس)
مؤشر الرسم | اسم الرسم | طول |
|---|---|---|

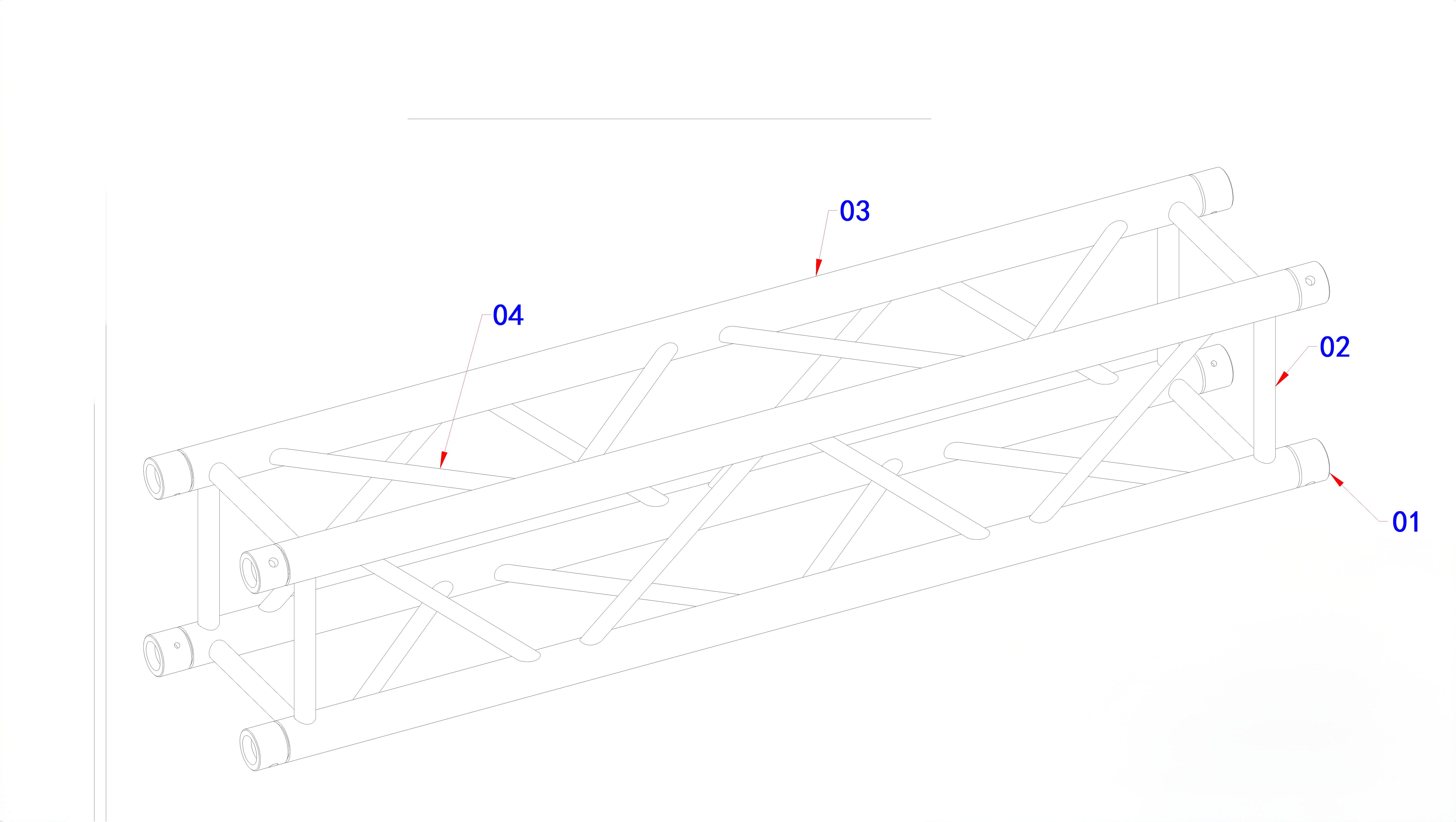

4090 | CS289 تروس صندوق الحنفية | 1.4m |

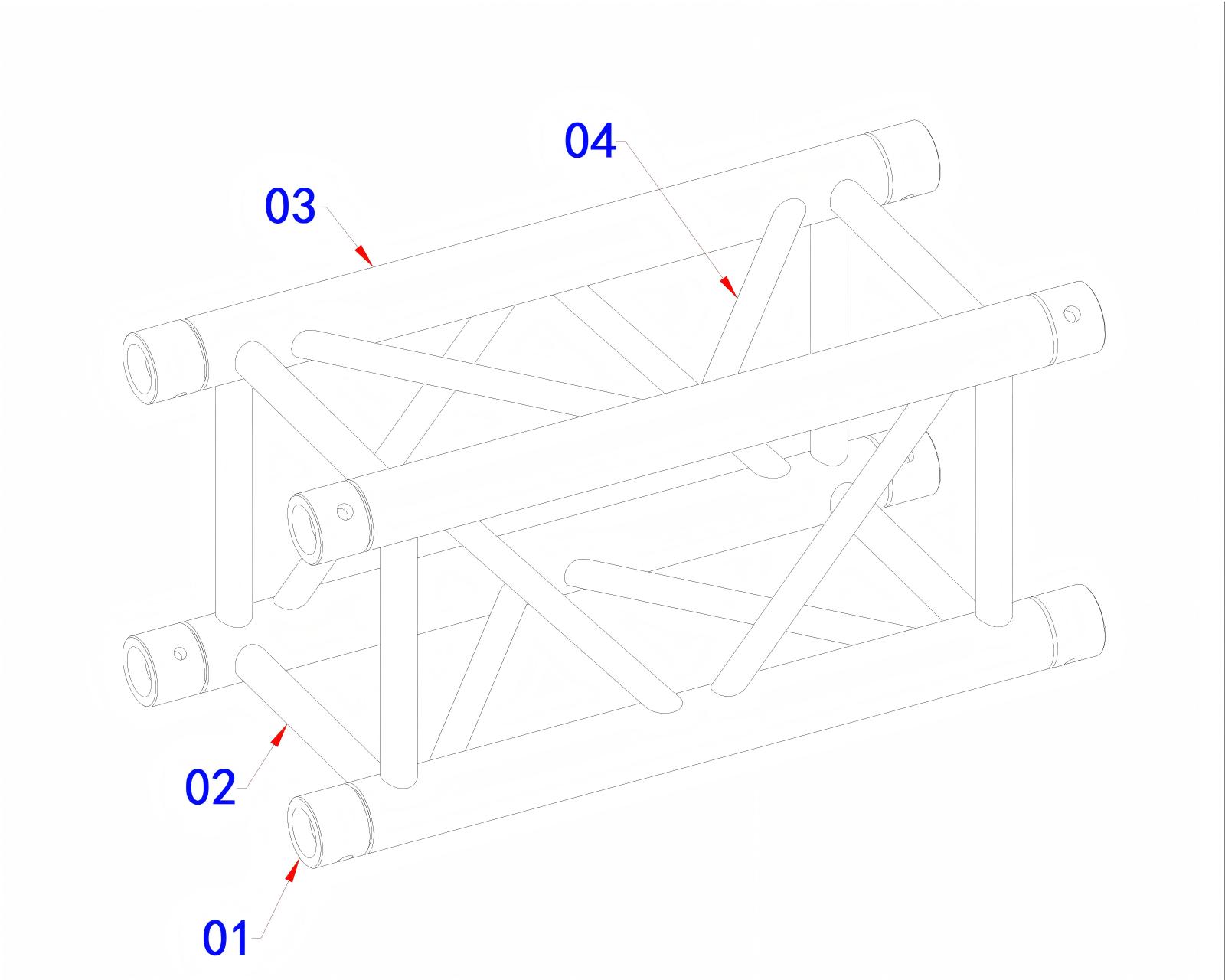

4188 | CS289 تروس صندوق الحنفية | 0.6 م |

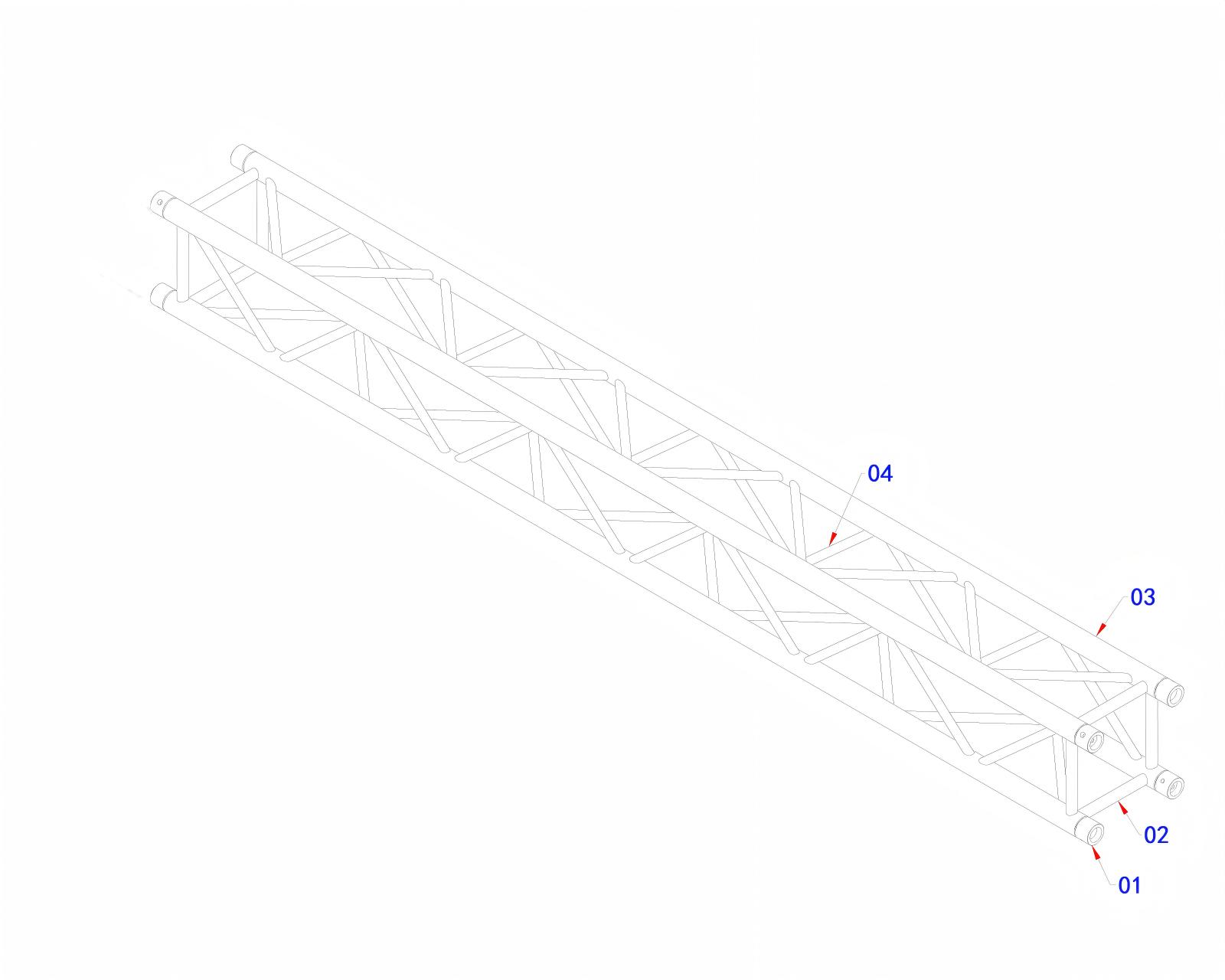

3773 | CS289 تروس صندوق الحنفية | 2.8 م |

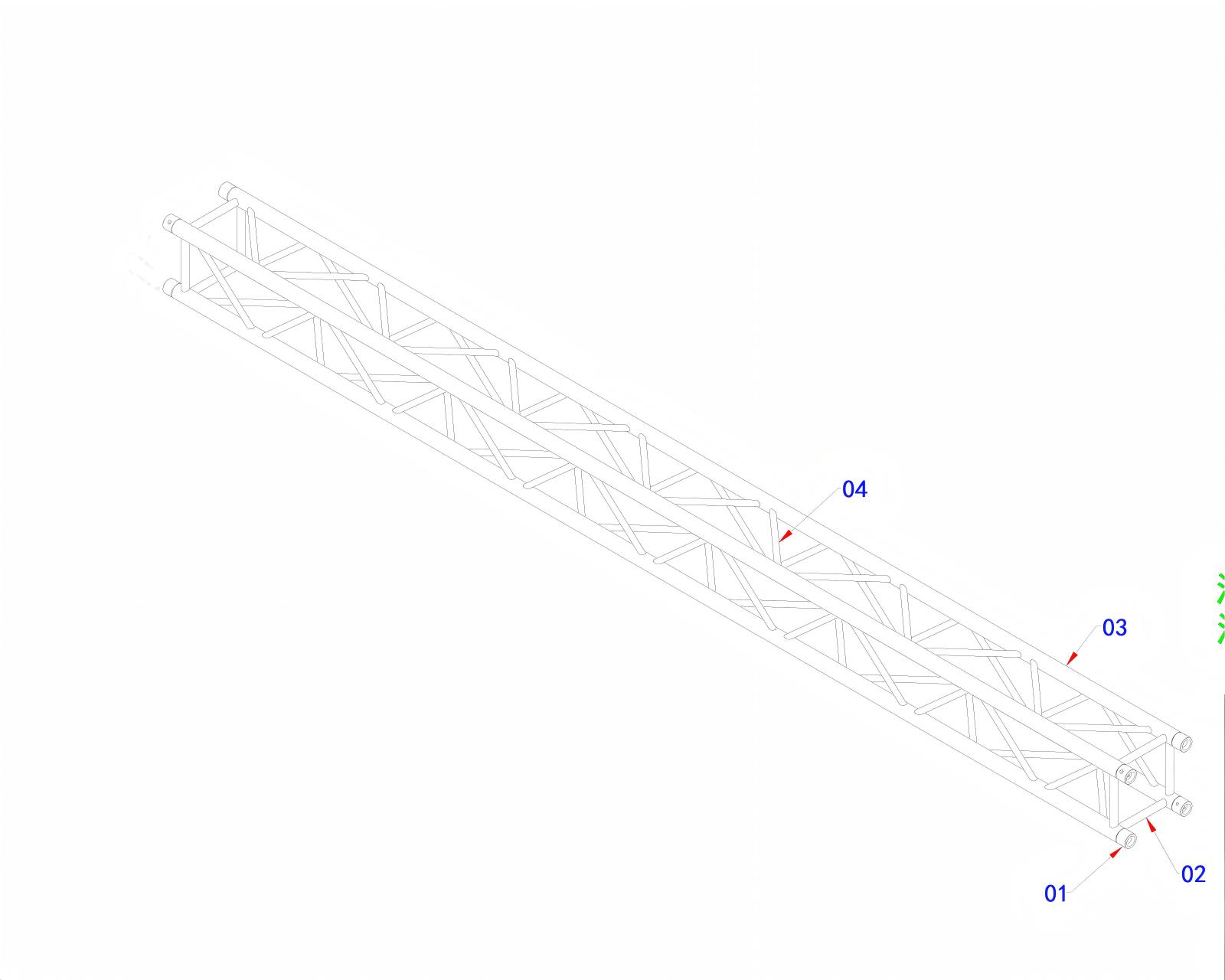

3773 | CS289 تروس صندوق الحنفية | 4.13 م |
3845 | CS289 تروس صندوق الحنفية | 1.14 م |

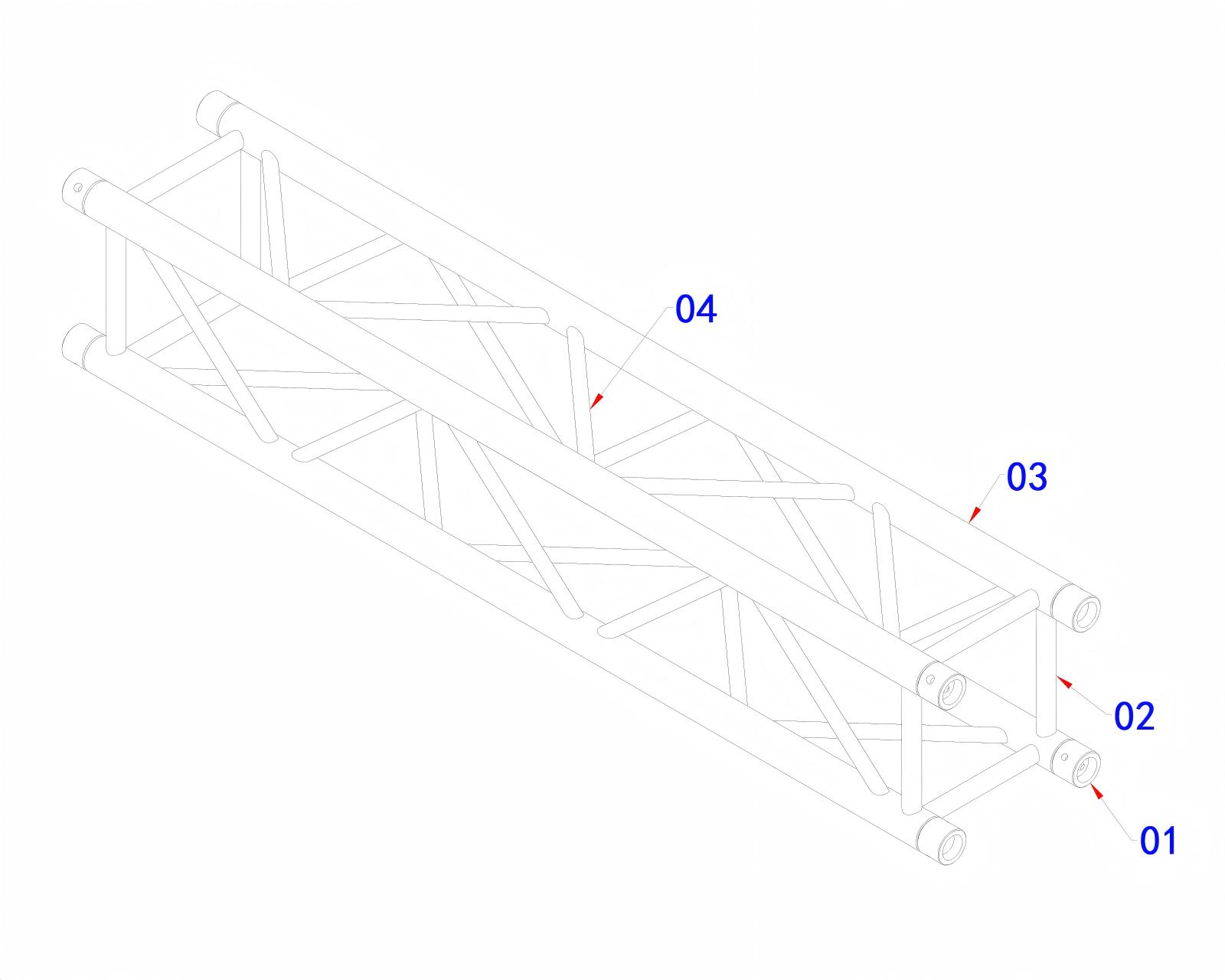

3845 | CS289 تروس صندوق الحنفية | 1.56 م |
مؤشر الرسم | اسم الرسم | طول |
|---|---|---|
4335 | تروس صندوق حنفية CS289mm | 1.2m |
4205 | تروس صندوق حنفية CS289mm | 0.8 م |
4205 | تروس صندوق حنفية CS289mm | 1.2m |
4299 | CS289mm تروس صندوق الحنفية المخصصة | 1.1 م |
غرض | تفاصيل |
|---|---|
سلسلة الرسم | CS289 تروس صندوق الحنفية |
نوع الهيكل | هيكل تروس السقف الخارجي / هيكل الإضاءة الداخلي والخارجي |
طلب | هياكل المظلات الخارجية، وتروس الإضاءة الرئيسية، وهياكل الطوطم، وهياكل الفعاليات الداخلية والخارجية |
عرض المقطع العرضي | 289 ملم |
الأنبوب الرئيسي | أنبوب دائري من الألومنيوم مقاس 50 مم |
سمك جدار الأنبوب | 3 ملم |
نوع الجمالون | تروس الصندوق |
خيارات الطول | 0.6 م / 1.14 م / 1.4 م / 1.56 م / 2.8 م / 4.13 م |
بيئة | أنظمة تروس السقف الخارجية، هياكل الإضاءة الداخلية والخارجية |
مادة | سبيكة الألومنيوم |
نظام الاتصال | اتصال دبوس حنفية |
نوع الرسم | رسم ثنائي الأبعاد CAD |
الغرض من التصميم | المكونات الهيكلية لأنظمة السقف الخارجي وهياكل الإضاءة |
المنتجات ذات الصلة | أنظمة تروس الإضاءة القياسية وهياكل السقف الخارجية |
إن تروس صندوق حنفية الألومنيوم CS289 عبارة عن مكون تروس هيكلي معياري مصمم لهياكل الأحداث الاحترافية وأنظمة الإضاءة وأطر المظلة الخارجية وهياكل السقف المؤقتة.
مع شكل مربع 289 مم وأنابيب مستديرة من الألومنيوم بقطر 50 مم وسمك جدار 3 مم ، يوفر CS289 حلاً قويًا وخفيف الوزن للتطبيقات التي تتطلب استقرارًا هيكليًا أعلى مقارنةً بأنظمة الجمالون السلمية.
يتيح المتكامل نظام توصيل دبوس الحنفية التثبيت السريع والنقل الفعال والمزيج المرن لأطوال الجمالون المختلفة.
بالمقارنة مع أنظمة الجمالون ذات الصف الواحد، فإن تصميم الجمالون الصندوقي يوفر ما يلي:
مقاومة الالتواء أعلى.
صلابة إجمالية أفضل؛
تحسين الاستقرار للإضاءة وهياكل السقف.
توزيع الحمل متعدد الاتجاهات.
يوفر هيكل سبائك الألومنيوم:
نسبة عالية من القوة إلى الوزن؛
سهولة النقل والمناولة.
مقاومة التآكل للتطبيقات الخارجية؛
عمر خدمة طويل تحت الصيانة المناسبة.
يسمح نظام اتصال الدبوس بما يلي:
التجميع والتفكيك السريع؛
تمديد وحدات لأنظمة الجمالون.
تقليل وقت التثبيت؛
تخزين ونقل مريح.
عنصر | وصف |
|---|---|
الحبال الرئيسية | أربعة أنابيب دائرية من الألومنيوم مقاس 50 مم تشكل هيكل الصندوق الأساسي |
الأعضاء المتقاطعة | أنابيب التوصيل الأفقية تحافظ على هندسة الجمالون |
تستعد قطري | أنابيب قطرية داخلية تعمل على تحسين الصلابة والثبات |
موصل حنفية | نظام اتصال متكامل بين أقسام الجمالون |
دبوس القفل | مكون قفل ميكانيكي للتجميع الآمن |
نموذج | حجم الملف الشخصي | مواصفات الأنبوب | نوع الاتصال | طول | مادة |
|---|---|---|---|---|---|
CS289-0.6 | 289 ملم | Ø50mm × 3mm سمك الجدار | اتصال دبوس حنفية | 0.6 م | سبيكة الألومنيوم |
CS289-1.14 | 289 ملم | Ø50mm × 3mm سمك الجدار | اتصال دبوس حنفية | 1.14 م | سبيكة الألومنيوم |
CS289-1.4 | 289 ملم | Ø50mm × 3mm سمك الجدار | اتصال دبوس حنفية | 1.4m | سبيكة الألومنيوم |
CS289-1.56 | 289 ملم | Ø50mm × 3mm سمك الجدار | اتصال دبوس حنفية | 1.56 م | سبيكة الألومنيوم |
CS289-2.8 | 289 ملم | Ø50mm × 3mm سمك الجدار | اتصال دبوس حنفية | 2.8 م | سبيكة الألومنيوم |
CS289-4.13 | 289 ملم | Ø50mm × 3mm سمك الجدار | اتصال دبوس حنفية | 4.13 م | سبيكة الألومنيوم |
يمكن استخدام CS289 كمكونات هيكلية من أجل:
أسطح الفعاليات الخارجية؛
أنظمة المظلة المؤقتة.
هياكل المهرجان؛
أطر سقف المعرض.
هياكل الألمنيوم المخصصة.
متعلق ب:
CS289 مناسب أيضًا لـ:
الجمالون الإضاءة الرئيسية.
هياكل الطوطم.
أنظمة إضاءة الحفلات؛
هياكل المعرض
تركيبات احترافية للمناسبات.
متعلق ب:
يعتمد CS289 نظام اتصال دبوس حنفية.
توفر طريقة الاتصال المعيارية هذه ما يلي:
يمكن توصيل أقسام الجمالون بسرعة دون الحاجة إلى تجميع مسامير معقدة.
يمكن دمج أطوال مختلفة لتلبية تخطيطات الأحداث المختلفة.
تعمل الأقسام المعيارية على تبسيط عملية التعبئة والشحن والتخزين.
بالنسبة للهياكل الخارجية، يجب أن يأخذ التصميم النهائي للنظام بعين الاعتبار ما يلي:
إجمالي طول المدى؛
الأحمال المطبقة
وزن معدات الإضاءة؛
وزن غطاء السقف؛
ظروف الرياح.
مواقف الدعم؛
الظروف الأرضية.
بالنسبة للهياكل الخارجية واسعة النطاق، يجب إكمال التحقق الهندسي وفقًا لمتطلبات المشروع.
متعلق ب:
يمكن دمج CS289 مع:
أنظمة تروس الإضاءة المصنوعة من الألومنيوم؛
هياكل السقف الخارجية؛
هياكل دعم الأحداث؛
أنظمة المرحلة المخصصة.
متعلق ب:
يستخدم CS289 بشكل أساسي لهياكل الإضاءة الاحترافية وأنظمة الأسقف الخارجية وهياكل المظلة وأطر الأحداث المؤقتة.
يتميز CS289 بمظهر صندوقي 289 مم باستخدام أنابيب ألومنيوم بقطر 50 مم وسمك جدار 3 مم.
يستخدم CS289 نظام اتصال دبوس حنفية ، مما يسمح بالتركيب والتفكيك السريع.
تشمل الأطوال القياسية 0.6 م و1.14 م و1.4 م و1.56 م و2.8 م و4.13 م . يمكن أيضًا تصنيع أطوال مخصصة وفقًا لمتطلبات المشروع.
نعم. يستخدم CS289 بشكل شائع في هياكل السقف والمظلات الخارجية. يجب أن يأخذ التطبيق النهائي بعين الاعتبار الامتداد وظروف التحميل والمتطلبات البيئية.
تمثل الرسومات التكوينات القياسية لصندوق الجمالون المصنوع من الألومنيوم CS289.
يعتمد الأداء الهيكلي الفعلي على تصميم النظام الكامل وطريقة الاتصال وظروف التحميل وبيئة التثبيت والمتطلبات الهندسية.
