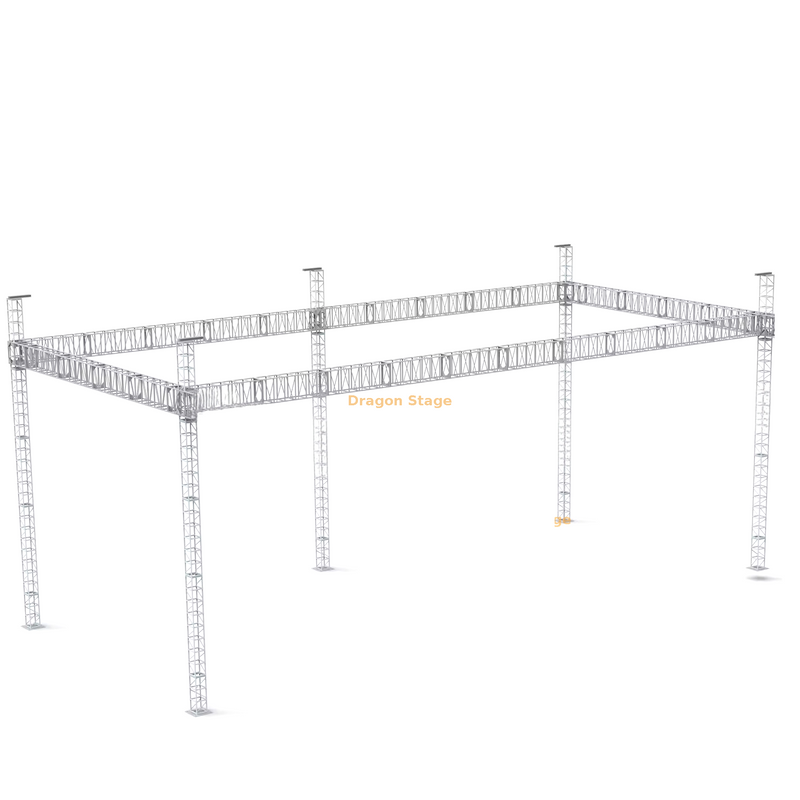

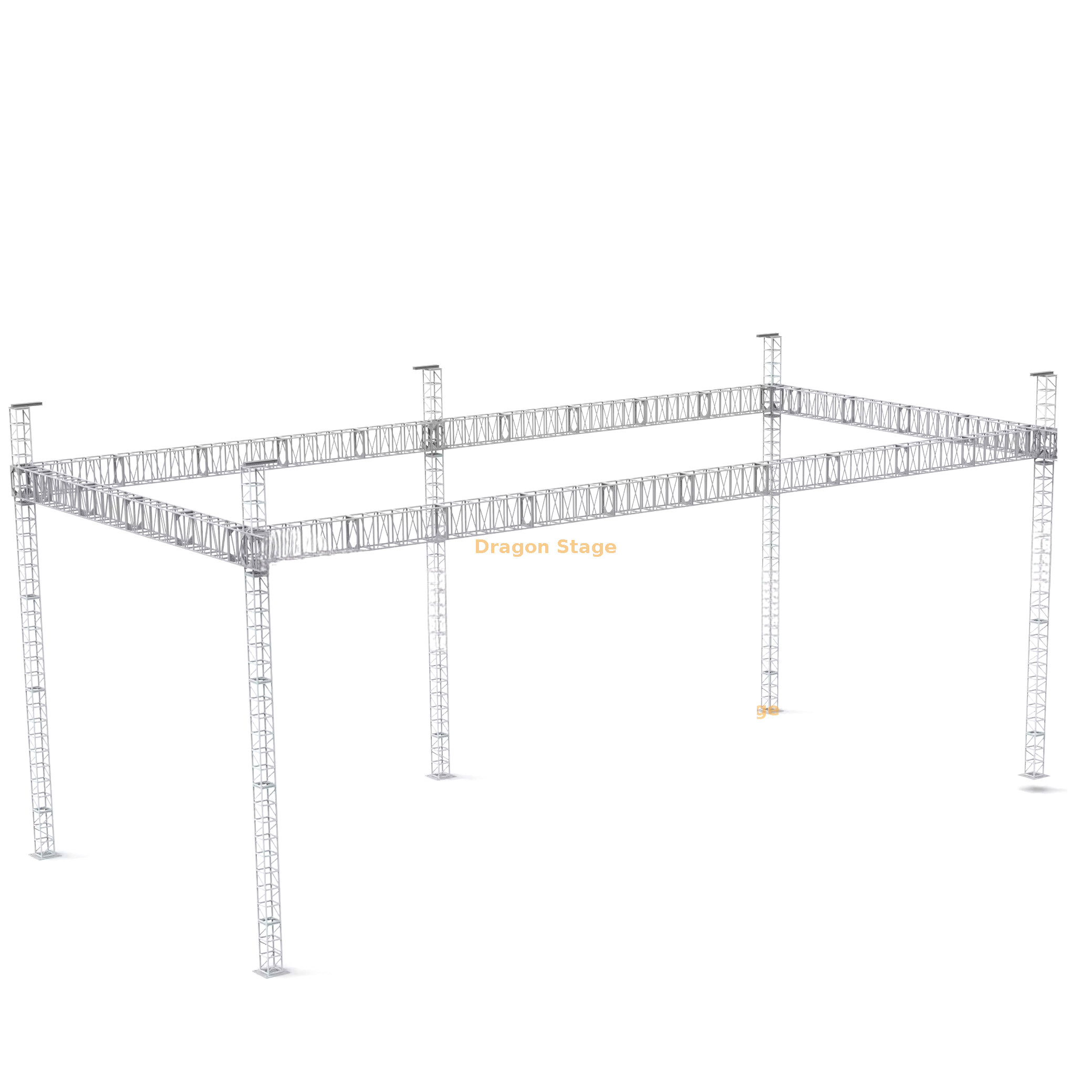

نظام تروس شاشة LED محمول مقاس 14x6x6m مع 5 أبراج دعم ورافعات سلسلة يدوية

تم تصميم نظام تروس شاشة LED المحمولة DragonStage 14x6x6m مع عمود دعم خلفي إضافي لتركيبات شاشة LED المؤقتة في الحفلات الموسيقية والمهرجانات وأحداث المشاهدة الرياضية والمعارض وغيرها من المنتجات الحية.

يقيس الهيكل الكامل الاسمي تقريبًا:

• عرض 14 متر

• عمق 6 متر

• ارتفاع 6 م

يستخدم النظام دعامات مربعة كبيرة من الألومنيوم CS389×389 لإطار العارضة الأفقية ودعامات مربعة أصغر CS289×289 لتجميعات الأبراج العمودية الخمسة.

يتمثل الاختلاف الرئيسي في هذا الإصدار في إضافة عمود خامس يقع خلف دعامة العارضة.

بدلاً من الاعتماد فقط على مواضع البرج ذات الزوايا الأربع، يقدم هذا التكوين مجموعة برج أخرى كنقطة دعم إضافية ضمن مخطط الحزمة الكامل.

تسجل هذه الصفحة التكوين الهيكلي كما تم توفيره. ولا تطالب بزيادة محددة في الحمل المسموح به دون حساب هندسي خاص بالمشروع.

بالنسبة لهياكل دعم LED الكبيرة الأخرى، راجع مجموعة LED Stage Truss الخاصة بنا .

المواصفات الرئيسية

تكوين خمسة أبراج

الميزة الرئيسية لإصدار هذا المنتج هي التصميم المكون من خمسة أبراج.

يستخدم النظام الكامل:

5 مجموعات من مجموعات الأبراج العمودية CS289×289

بدلاً من أربعة أبراج زاوية فقط.

تشكل أربعة أبراج المواقع المحيطة الرئيسية، في حين يتم وضع العمود الإضافي خلف دعامات العارضة وفقًا لمخطط المشروع.

تعمل هذه الدعامة الإضافية على تغيير هندسة دعم الحزمة وتوفر موقع دعم هيكلي آخر داخل النظام.

للتعرف على تكوينات الأبراج والأعمدة الأخرى، راجع منتجات Truss Towers & Pillars الخاصة بنا.

14م CS389×389 دعامات شعاع

يستخدم الجانب الطويل من الهيكل:

شعاع 14 م × مجموعتين

يتم تجميع كل شعاع بطول 14 مترًا من:

• 3m CS389×389 الجمالون - 4 قطع لكل شعاع

• 2 م CS389×389 الجمالون - 1 قطعة لكل شعاع

ولذلك، فإن العوارض التي يبلغ طولها 14 مترًا تستخدم إجماليًا:

• 3م CS389×389 — 8 قطع

• 2 م CS389×389 - 2 قطعة

مواصفات الأنبوب الرئيسية المتوفرة لهذه الأقسام هي:

50×3.0 ملم

إن استخدام المقاطع المعيارية 3 م و2 م يعني أن العارضة التي يبلغ طولها 14 م لا تحتاج إلى النقل كمكون واحد ملحوم طويل.

دعامات شعاع جانبية بطول 6 أمتار

الحزمتان الجانبيتان تقريبًا:

6 م طويلة

يتم تجميع كل شعاع جانبي من:

2 × 3 م CS389 × 389 الجمالون

وبالتالي فإن النظام الكامل يحتوي على:

• 3m CS389×389 الجمالون ذات العارضة الجانبية - إجمالي 4 قطع

معًا، تشكل العوارض التي يبلغ طولها 14 مترًا والعوارض التي يبلغ طولها 6 أمتار إطارًا رئيسيًا للعارضة العلوية المستطيلة.

للاطلاع على أقسام الجمالون الألومنيوم وأحجام النظام الأخرى، راجع فئة الجمالون الألومنيوم لدينا.

5م CS289×289 دعامة تروس

يحتوي كل عمود من الركائز الخمس الرئيسية تقريبًا على:

5م من دعامات البرج CS289×289

تجميعها من:

• قسم 3M - 1 جهاز كمبيوتر

• قسم 2 م - 1 جهاز كمبيوتر

عبر خمس مجموعات برج، المجموع هو:

• 3م CS289×289 — 5 قطع

• 2 م CS289×289 — 5 قطع

مواصفات الأنبوب الرئيسية المتوفرة لأقسام البرج هذه هي:

50×3.0 ملم

يشتمل جدول الكميات أيضًا على قسم مفصلي حنفية بطول 1 متر لكل مجموعة برج . جنبًا إلى جنب مع قسم الجمالون البرجي الذي يبلغ طوله 5 أمتار، يتوافق هذا مع التكوين الاسمي لارتفاع النظام البالغ 6 أمتار. يجب أن تتبع الارتفاعات المجمعة النهائية رسم الإنتاج المؤكد.

حزمة برج الرفع الكاملة

يتم تزويد كل موقع من مواقع البرج الخمسة بالمكونات الرئيسية المطلوبة لترتيب رفع البرج.

تتضمن الحزمة الحالية ما يلي:

• حنفية الأكمام بلوك S - 5 قطع

• قاعدة فولاذية S — 5 قطع

• القسم العلوي S - 5 قطع

• مفصل حنفية، 1 م - 5 قطع

• رافعة يدوية BA05، 2 طن - 5 قطع

• BA04 حبال فايبر 2 طن × 3 م — 5 قطع

وهذا يمنح كل موقع برج مجموعة المكونات الخاصة به المتعلقة بالرفع.

خمس رافعات يدوية بوزن 2 طن

النظام الحالي يشمل:

رافعة سلسلة يدوية BA05 2 طن × 5 قطع

ترتبط رافعة واحدة بكل مجموعة برج.

يسمح ذلك برفع نظام الشعاع المتحرك/كتلة الأكمام أثناء التثبيت باستخدام معدات الرفع اليدوية بدلاً من الحاجة إلى محركات كهربائية في الحزمة القياسية.

إن تسمية 2 طن هي تصنيف المنتج المعلن للرافعة . لا ينبغي تفسير ذلك على أنه يعني أن هيكل الجمالون LED الكامل يحتوي على حمولة معلقة مسموح بها تبلغ 10 طن.

تعتمد قدرة الهيكل الكامل على التكوين الفعلي وترتيب الشاشة ومواضع التعليق وظروف الموقع والتحقق الهندسي.

كتل الأكمام حنفية

المنتج يشمل:

حنفية الأكمام بلوك S - 5 قطع

تشكل كتل الأكمام جزءًا من نظام برج الرفع والواجهة بين البرج الرأسي وترتيب العارضة الأفقية.

يتم استخدامها مع أقسام البرج، الأقسام العلوية، أقسام المفصلات، الرافعات، وملحقات الرفع ذات الصلة أثناء التجميع.

يجب أن يتبع التكوين الدقيق للموصل رسم الإنتاج المرفق.

قواعد فولاذية وأذرع طويلة

تشتمل كل مجموعة برج على قاعدة فولاذية مقابلة:

قاعدة فولاذية S — 5 قطع

يشمل النظام الكامل أيضًا:

مداد طويل - 20 قطعة

وهذا يتوافق مع أربعة ركائز طويلة لكل موضع برج في قائمة المكونات الحالية.

تعمل أذرع الامتداد على توسيع مساحة الدعم الأرضي المادية حول كل مجموعة برج.

ومع ذلك، فإن وجود الركائز لا يشكل في حد ذاته قيمة عالمية للصابورة أو التثبيت أو مقاومة الرياح.

تعتمد هذه المتطلبات على ظروف التثبيت الفعلية.

حبال الألياف

تتضمن حزمة الرفع ما يلي:

BA04 حبال الألياف — 2 طن × 3 م — 5 قطع

يتم توفير هذه الرافعات كجزء من حزمة المكونات المتعلقة بالرافعة.

يجب أن تتبع مواضع المعدات النهائية واستخدامها ترتيبات الرفع المؤكدة وتعليمات التثبيت.

وزن التعبئة: 1160 كجم

حجم التعبئة: 11CBM

فاتورة الكميات

ملاحظة BOQ: تشير القائمة المرفقة إلى أن مكعب الشعاع CS389×389 ذو 6 وجوه هو FALSE ، لذلك لا يتم التعامل معه كمكون مضمن في هذا الإصدار.

لماذا إضافة الدعامة الخامسة؟

الفرق الأكثر وضوحًا بين هذا الإصدار ونظام الدعم الأرضي التقليدي المستطيل المكون من أربعة أبراج هو العمود الإضافي خلف دعامة العارضة.

من الناحية العملية للمنتج، هذا يعني أن نظام الشعاع يحتوي على خمسة مواقع للأبراج/الدعم بدلاً من المواضع المحيطة الأربعة فقط.

يمكن أن يكون هذا مناسبًا عندما يتطلب مشروع شاشة LED تخطيطًا شعاعيًا مع نقطة دعم متوسطة أو خلفية إضافية.

ومع ذلك، لا ينبغي وصف الركيزة الخامسة بأنها تضمن سعة تحميل إضافية معينة ما لم يتم فحص الهيكل الكامل للمشروع الفعلي.

بالنسبة للعملاء الذين يعملون باستخدام تخطيطات دعم LED المخصصة، تشرح صفحة الحلول الهندسية الخاصة بنا الفرق الأوسع بين تكوين المنتج القياسي والتحقق الهيكلي الخاص بالمشروع.

البناء المعياري المحمول

على الرغم من أن هذا الهيكل كبير بقياس 14 م × 6 م، إلا أنه يتم توفير مكونات الجمالون الفردية بأطوال معيارية قابلة للنقل.

القطع الرئيسية هي:

• أقسام شعاع 3M

• أقسام شعاع 2 م

• أقسام عمود 3M

• أقسام عمود 2 م

• أقسام المفصلات 1 متر

• كتل الأكمام للانفصال

• قواعد قابلة للفصل

• ركائز قابلة للفصل

وهذا يسمح للهيكل أن يكون:

منقولة ← مجمعة ← مرفوعة ← مستعملة ← مفككة ← مخزنة

كمعدات أحداث مؤقتة وليس كتركيب دائم.

التطبيقات النموذجية

يمكن استخدام هذا المنتج كتكوين بداية هيكلي من أجل:

• دعم شاشة LED للحفلات الموسيقية

• جدران فيديو المهرجان

• شاشات عرض عامة خارجية

• شاشات LED على جانب المسرح

• شاشات الأحداث الرياضية

• جدران LED للمعارض المؤقتة

• الأنظمة المرئية للأحداث الكبيرة

تعتمد الملاءمة الفعلية على أبعاد الشاشة، ووزن الشاشة، وطريقة التعليق، وموقع التركيب، والظروف البيئية.

ما لم يتم تضمينه تلقائيا

ما لم تتم إضافة هذه الحزمة الهيكلية على وجه التحديد إلى عرض الأسعار، فإنها لا تتضمن تلقائيًا ما يلي:

• خزائن شاشة LED

• معالجات LED

• توزيع الطاقة

• كابلات الإشارة

• إطار معلق للشاشة

• أغلال أو أجهزة تزوير إضافية

• الصابورة

• المراسي الأرضية

• عمالة التثبيت

• الحسابات الهندسية

وينبغي تأكيد هذه العناصر وفقا للمشروع.

ما هي المعلومات المطلوبة لعرض الأسعار النهائي؟

بالنسبة لنظام الجمالون لشاشة LED مماثل، يرجى تقديم ما يلي:

• عرض وارتفاع شاشة LED

• نموذج خزانة LED

• عدد خزائن LED

• الوزن لكل خزانة

• إجمالي وزن الشاشة

• وزن إطار تعليق الشاشة

• عدد وموقع نقاط التعليق

• تركيب داخلي أو خارجي

• بلد التثبيت/الموقع

• حالة الأرض

• ما إذا كان الصابورة أو التثبيت ممكنًا

• الارتفاع المطلوب أسفل الشاشة

• الرسم المرجعي إذا كان متاحا

بالنسبة لهيكل بهذا المقياس، فإن الأبعاد الخارجية وحدها ليست كافية للتحقق من التكوين النهائي.

ملاحظة هندسية هامة

تتضمن معلومات المنتج المؤكدة في هذه الصفحة ما يلي:

• حجم النظام الاسمي 14 م × 6 م × 6 م

• مواصفات الجمالون CS389×389

• مواصفات دعامة الجمالون CS289×289

• خمس جمعيات برج

• عمود إضافي خلف الجمالون

• خمس رافعات يدوية بوزن 2 طن

• خمس حبال من الألياف

• خمس قواعد

• عشرين ركائز

• كميات المكونات المبينة في BOQ

المعلومات المقدمة لا تثبت:

• الوزن المسموح به لشاشة LED

• تحميل شعاع المسموح به

• أقصى حمولة نقطة

• مقاومة الرياح

• كمية الصابورة

• متطلبات التثبيت

• عامل الأمان

• الشهادة الهيكلية

• الامتثال للتعليمات البرمجية المحلية

• الموافقة الهندسية

ويجب التأكد من ذلك من خلال شروط المشروع النهائية والتحقق الهندسي المناسب.

لمعرفة الحدود العامة بين معلومات المنتج والتحقق الهيكلي الخاص بالمشروع، راجع معايير السلامة والقيود الهندسية.

التعليمات

ما هو الحجم الكلي لنظام الجمالون لشاشة LED؟
يبلغ حجم الهيكل الاسمي الكامل حوالي 14 مترًا عرضًا × 6 مترًا عمقًا × 6 مترًا ارتفاعًا.

كم عدد أبراج الدعم المضمنة؟
يستخدم هذا التكوين خمس مجموعات برجية ، بما في ذلك عمود إضافي موضوع خلف دعامة العارضة.

ما هو حجم الجمالون المستخدم للحزم الرئيسية؟
يستخدم إطار العارضة الأفقية الجمالون المربع CS389×389mm مع الأنابيب الرئيسية 50×3.0mm.

ما حجم الجمالون المستخدم للأعمدة؟
تستخدم الركائز الخمس الجمالون المربع CS289×289mm مع الأنابيب الرئيسية 50×3.0mm.

كيف يتم تجميع كل عارضة بطول 14 متر؟
يستخدم كل شعاع بطول 14 مترًا أربعة أقسام جمالونية بطول 3 أمتار بالإضافة إلى قسم واحد بطول 2 متر.

كيف يتم تجميع كل عارضة جانبية بطول 6 متر؟
تستخدم كل عارضة جانبية بطول 6 أمتار قسمين من الجمالون CS389×389 بطول 3 أمتار.

كم عدد الرافعات اليدوية المتضمنة؟
يشتمل التكوين الحالي على خمس رافعات سلسلة يدوية BA05 بوزن 2 طن لكل منها.

هل تعني خمس رافعات سعة 2 طن أن الهيكل يمكنه تعليق 10 أطنان؟
لا. لا ينبغي إضافة تصنيفات الرفع معًا ومعاملتها على أنها الحمولة المسموح بها لهيكل الجمالون الكامل. يعتمد التحميل النهائي المسموح به على الهيكل الكامل وترتيب التعليق والتحقق الهندسي.

هل الركائز متضمنة؟
نعم. تتضمن الحزمة الحالية 20 ركائز طويلة.

هل يتم تضمين مكعب الشعاع ذو 6 وجوه؟
لا. يشير جدول الكميات المتوفر إلى مكعب العارضة CS389×389 ذو 6 أوجه بأنه خطأ ، لذلك لم يتم إدراجه كجزء من الحزمة الحالية.

هل تشمل هذه الحزمة شاشة LED ؟
لا، لا يتم تضمين شاشة LED تلقائيًا ما لم تكن مدرجة على وجه التحديد في عرض الأسعار.

هل يمكن تخصيص الحجم أو موضع العمود الخامس؟
نعم. يمكن مناقشة أطوال الشعاع وارتفاع البرج ومواضع الدعم والتخطيط العام وفقًا لمشروع شاشة LED الفعلي.
