تم تصميم كتلة الأكمام الداعمة الأرضية من Truss خصيصًا لسلسلة F44 مقاس 400 مم وتتميز بأربعة جوانب متصلة. يشتهر نظام F44 Truss الخاص بنا بأنه نظام دعم التدريج الأكثر موثوقية في الصناعة، وهو مصمم لتلبية أعلى معايير السلامة والأداء. بفضل قدرته على دعم الهياكل المختلفة، فإنه يوفر راحة كبيرة في البناء ويمكن أن يعمل ككتلة زاوية رباعية الاتجاهات للجمالونات ذات الأحجام المختلفة.
يتم استخدام كتلة الزاوية/كتلة الأكمام هذه في المقام الأول جنبًا إلى جنب مع دعامات برج الدعم الأرضي 400 مم وتوفر حلاً قويًا وخفيف الوزن، مما يجعلها مثالية لمنسقي الأغاني المتنقلين أو الفرق الموسيقية أو العروض الخارجية أو النوادي الليلية أو الإنتاج المحمول المباشر أو التركيبات الدائمة.
معلومات المنتج
| مواصفات | السلعة |
| نوع المنتج | كتلة برج الدعم الأرضي |
| ماركة | DragonStage |
| سلسلة كتلة الأكمام | F44 |
| الحجم الاسمي | 400x400 ملم |
| تروس متوافقة | F34 تقريبا. 290 ملم / F44 400 ملم |
| وجوه الاتصال | 4 جوانب |
| الوظيفة الرئيسية | ربط الجمالون الأفقي ببرج الدعم الأرضي |
| الاستخدام النموذجي | برج الدعم الأرضي / الجمالون السقف / دعم LED / الجمالون الحدث |
| التوافق | يجب التأكد قبل الطلب |
| التكوين المخصص | متاح وفقا لنظام الجمالون |
وصف المنتج

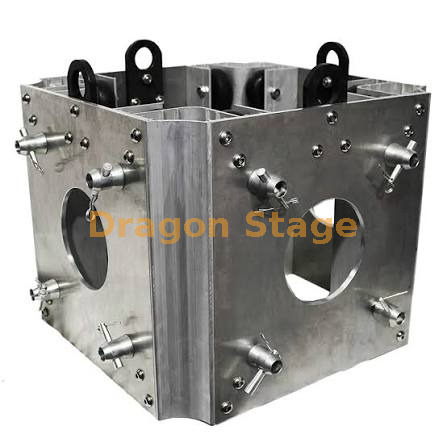

تم تصميم كعقدة كتلة الأكمام الداعمة الأرضية DragonStage F44 400x400mm اتصال رئيسية بين البرج الرأسي ودعامات الشعاع الأفقي في نظام تروس الدعم الأرضي.
يستخدم هذا الطراز هيكلًا ذو غلاف مقاس 400 × 400 مم مع أربعة وجوه اتصال وتم تكوينه للعمل مع F34 المتوافق تقريبًا. تروس 290 مم وترتيبات تروس F44 400 مم.
بدلاً من أن تكون مجرد موصل زاوية ثابت، يتم استخدام كتلة الأكمام كجزء من نظام البرج، مما يوفر مواضع اتصال حول الدعم الرأسي لعوارض الجمالون الأفقية الرئيسية.
بالنسبة للعملاء الذين يقومون ببناء المكونات أو استبدالها في نظام برجي كامل، راجع مجموعة Tower Elements الخاصة بنا .
لمعرفة أحجام وتكوينات الجمالون الألومنيوم المطابقة الأخرى، راجع الجمالون الألومنيوم.
ماذا تفعل كتلة الأكمام؟

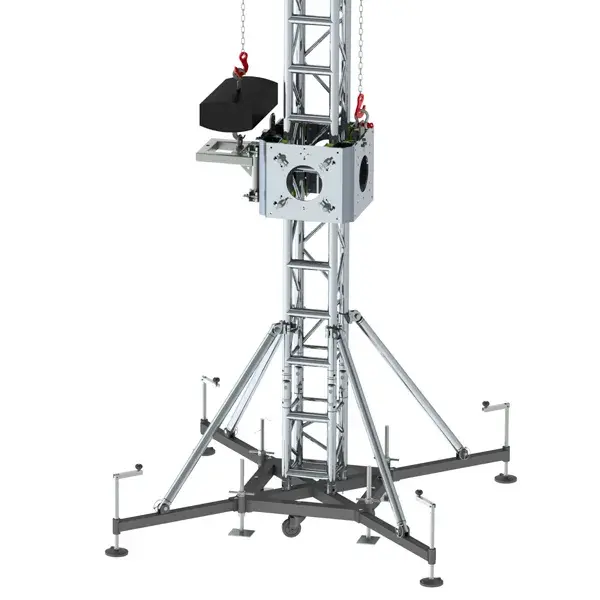

في نظام الجمالون ذو الدعم الأرضي، تقوم كتلة الأكمام بإنشاء الوصلة بين:
برج عمودي + الجمالون الأفقي
يسمح تكوينه ذو الجوانب الأربعة بربط أعضاء الجمالون الأفقية من اتجاهات مختلفة وفقًا لتخطيط النظام.
تشمل التطبيقات النموذجية ما يلي:
للحصول على تكوينات دعم LED الكاملة، يمكنك أيضًا عرض LED Ground Support Truss.
اتصال F34 وF44
إحدى الميزات المفيدة لكتلة الأكمام هذه هي أنه يمكن تهيئتها لتوصيل أحجام الجمالون المختلفة داخل نفس نظام الدعم.
لهذا المنتج:
يكون هذا مفيدًا عندما يستخدم المشروع عارضة F44 أكبر مع برج F34 أصغر أو مكون تروس ثانوي.
ومع ذلك، فإن F34 وF44 ليسا عالميين تلقائيًا عبر الجمالون الخاص بكل مصنع . يجب التحقق من موضع الموصل وتباعد الأنبوب ومواصفات الحنفية والأبعاد الخارجية الفعلية قبل الطلب.
اتصال من أربعة جوانب
توفر كتلة الأكمام أربعة جوانب متصلة ، مما يسمح باستخدام نفس المكون المركزي لاتجاهات الشعاع المختلفة.
اعتمادًا على نظام الجمالون، يمكن أن يدعم هذا تخطيطات مثل:
يمكن أن تظل وجوه الاتصال غير المستخدمة متاحة لتوسيع النظام في المستقبل أو لتكوين مشروع آخر.
للتعرف على الموصلات وأجهزة البرج ذات الصلة، راجع ملحقات نظام Truss.
التطبيقات النموذجية
أنظمة الجمالون سقف الألومنيوم
الجمالون الإضاءة الدعم الأرضي
هياكل دعم شاشة LED
أنظمة الجمالون الحفلة
هياكل الجمالون المعرض
أنظمة الإنتاج السياحي
استبدال أو توسيع أنظمة البرج الحالية
قبل الطلب: مسائل التوافق
لا ينبغي تحديد كتلة الأكمام إلا من خلال الكلمات 'F34' أو 'F44'.
قبل الإنتاج، يرجى تأكيد:
إذا كان لديك بالفعل الجمالون الموجود من مورد آخر، فإن إرسال صور واضحة لنا بالإضافة إلى القياسات الدقيقة أكثر أمانًا من الطلب فقط باسم النموذج.
ملاحظة فنية هامة
تؤكد معلومات المنتج الحالية تنسيق كتلة الأكمام F44 400x400mm وأربعة جوانب متصلة وتكوين التوافق F34/F44. الصفحة الحالية لا توفر حمولة مسموح بها تم التحقق منها، أو قدرة رفع، أو عامل أمان، أو حسابًا هندسيًا لهذا المكون الفردي. مرحلة التنين
لهذا السبب، يجب التعامل مع كتلة الأكمام كأحد مكونات نظام البرج الكامل ، وليس كمؤشر مستقل للحمل المسموح به لهيكل الجمالون بأكمله.
التعليمات
ما هو استخدام كتلة الأكمام F44؟
يتم استخدامه كعقدة اتصال بين برج الدعم الأرضي والعوارض الجمالونية الأفقية المحيطة به.
ما حجم كتلة الأكمام هذه؟
هذا النموذج عبارة عن كتلة الأكمام F44 400x400mm.
هل يمكن توصيل الجمالون F34 وF44؟
نعم. تم تكوين هذا الإصدار ليتوافق مع F34 تقريبًا. وصلات تروس مربعة 290 مم وF44 400 مم.
هل لديها اتصالات من جميع الجوانب الأربعة؟
نعم. توفر كتلة الأكمام أربعة وجوه متصلة لاتجاهات الجمالون المختلفة.
هل هذا هو نفس كتلة الزاوية العادية؟
ليس بالضبط. كتلة الزاوية هي في الأساس موصل هندسي ثابت. هذا المنتج هو في المقام الأول عبارة عن كتلة برجية تستخدم ضمن نظام الدعم الأرضي، على الرغم من أن أوجه الاتصال المتعددة الخاصة به تؤدي وظيفة اتصال شعاع مماثلة.
هل هو متوافق مع أي الجمالون F34 أو F44 من مصنع آخر؟
ليس تلقائيا. قد تستخدم الشركات المصنعة المختلفة مسافات مختلفة للأنبوب، أو أبعاد الموصل، أو هندسة الاتصال. يرجى التأكد من الأبعاد قبل الطلب.
هل يمكنني استخدامه لاستبدال كتلة الأكمام الموجودة؟
نعم، ولكن يرجى تقديم الأبعاد الحالية لكتلة الأكمام وأبعاد الجمالون وتفاصيل الموصل والصور حتى يمكن التحقق من التوافق أولاً.
ما هي المعلومات التي يجب أن أرسلها للاقتباس؟
يرجى إرسال حجم الجمالون البرجي وحجم الجمالون الشعاعي وتكوين F34 / F44 ونوع الموصل والكمية والصور أو الرسومات للنظام الحالي.
لماذا تختار DragonStage
توفر DragonStage أنظمة تروس ألمنيوم كاملة بالإضافة إلى عناصر البرج الفردية ومكونات الاستبدال.
بالنسبة للاستفسارات حول الأكمام، فإن تركيزنا لا ينصب فقط على اسم المنتج الاسمي. يمكننا التحقق من علاقة الاتصال الفعلية بين برجك وجمالون العارضة قبل الإنتاج، وهو أمر مفيد بشكل خاص عند توسيع أو إصلاح مخزون الجمالون الموجود.
