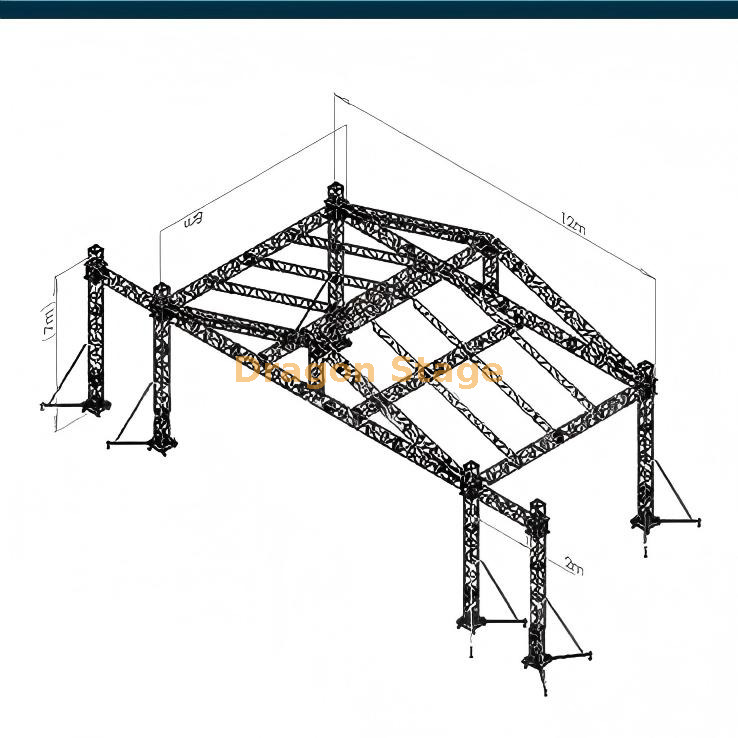

تم تصميم نظام تروس السقف المائل الاحترافي المصنوع من الألومنيوم مقاس 12 × 6 × 7 م للأحداث الخارجية واسعة النطاق والحفلات الموسيقية والإنتاج السياحي. يعمل هيكل السقف المائل على تحسين توزيع الأحمال وتصريف مياه الأمطار مع توفير ثبات هيكلي قوي لأنظمة الإضاءة والصوت وأنظمة LED. للتحقق من الصحة الهندسية، راجع منطق النظام المعياري , لتحليل حمل المرحلة ومعايير السلامة .
اسم المنتج: نظام تروس سقف مائل من الألومنيوم
الحجم: 12 م × 6 م × 7 م
نوع الهيكل: نظام تروس سقف مائل
التطبيق: المسرح الخارجي، مسرح الحفلات الموسيقية، إنتاج الأحداث
المواد: سبائك الألومنيوم عالية القوة
ميزة التصميم: سقف مائل لتحسين الصرف والأداء الهيكلي
نوع النظام: نظام تروس معياري
التثبيت: تجميع وحدات سريع (انظر منهجية التثبيت )
يعد نظام تروس السقف المزخرف الاحترافي مقاس 12 م × 6 م حلاً هيكليًا عالي الأداء مصممًا لعروض النخبة في الهواء الطلق وإنتاج الأحداث واسعة النطاق. يقف هذا النظام على ارتفاع عمودي يبلغ 7 أمتار، ويوفر بيئة شاملة وآمنة لعمليات الإضاءة المعقدة وعمليات النشر السمعي والبصري.
وزن التعبئة: 1860 كجم
حجم التعبئة: 17cbm
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 12.00 م شعاع (مقدمة) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 8pcs | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 6.00 م شعاع (الجانب) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 4pcs | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 6.00 م دعامة | 4 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 8pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| شعاع مكعب | 6 وجوه | CS389 × 389 | 0pcs | |||||
| برج الإطار | كتلة الأكمام spigot | 4pcs | ||||||
| قاعدة الصلب s | 4pcs | |||||||
| الجزء العلوي من القسم | 4pcs | |||||||
| الرافعة اليدوية ، BA05 2TONS | 4pcs | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 4pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 4pcs | |||||||
| طويلة outrigger | 16pcs | |||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| عمود السقف | 2 مجموعات | 1.20 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||
| 6.00 م شعاع أعلى | 1 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 6.20 م شعاع مائل | 4 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||||
| 1.20 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||||
| 6.20 م الجمالون سلم | 4 مجموعات | 3.00 م | 50 × 3.0 | CL30،289*50 | 4pcs | |||
| 2.00 م | 50 × 3.0 | CL30،289*50 | 4pcs | |||||
| 1.20 م | 50 × 3.0 | CL30،289*50 | 4pcs | |||||
| مكونات السقف | 4 | سقف كونر 4 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 2pcs | ||||
| 5 | سقف كونر 5 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 0pcs | |||||
| 1 | قم بتوصيل اللوحة بالمشبك | CS289 × 289 | 2pcs | |||||
| مشبك واحد | 8pcs | |||||||
| مشبك مزدوج | 8pcs | |||||||
| مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص. | 149.76 | 1pcs | ||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 2.00 م شعاع الأجنحة | 2 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 2pcs | |||||
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 6.00 م أجنحة عمود | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| برج الأجنحة | كتلة الأكمام spigot | 2pcs | ||||||
| قاعدة الصلب s | 2pcs | |||||||
| الجزء العلوي من القسم | 2pcs | |||||||
| الرافعة اليدوية ، BA05 2TONS | 2pcs | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 2pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 2pcs | |||||||
| طويلة outrigger | 8pcs | |||||||
| ملحق الجمالون | مقرن مخروطي و Safrty Clip & PIN | مجموعة كاملة | ||||||
تصميم السقف المائل يعزز تصريف مياه الأمطار وسهولة الاستخدام في الهواء الطلق
يوفر دعمًا ثابتًا لأنظمة الإضاءة والصوت وأنظمة LED
مناسبة للمناسبات الخارجية المتوسطة والكبيرة الحجم
متوافق مع أنظمة تروس السقف , وأنظمة تروس الأحداث وأنظمة تروس الإضاءة
يمكن دمجها في حلول حفلات الحفلات الموسيقية الكاملة وأنظمة الرحلات
تم تصميم نظام الجمالون ذو السقف المائل للتعامل مع الأحمال الرأسية والقوى البيئية.
تحسين نقل الحمولة عبر زوايا السقف
تصريف أفضل لمياه الأمطار مقارنة بأنظمة الأسقف المسطحة
تعزيز مقاومة الرياح للأحداث في الهواء الطلق
حساب الحمل → دليل تحليل الحمل
قوة المواد → 6061-T6 مقارنة الألومنيوم 6082-T6
تصميم النظام الهيكلي → منطق النظام المعياري
مخاطر السلامة → مخاطر السلامة الهيكلية
قد يؤدي تقدير الحمل غير الصحيح أو التثبيت غير الصحيح إلى عدم الاستقرار الهيكلي في الظروف الخارجية.
يستخدم نظام الجمالون ذو السقف المائل على نطاق واسع في:
الحفلات الموسيقية والمهرجانات الخارجية ← تطبيقات مسرح الحفلات الموسيقية
إنتاجات سياحية → أنظمة مسرحية سياحية
أنظمة بناء وتأجير منصات الفعاليات
أحداث المعارض والعلامات التجارية → أنظمة أكشاك المعارض
إنه هيكل تروس ذو تصميم سقف بزاوية يعمل على تحسين الصرف والاستقرار الهيكلي للأحداث الخارجية.
نعم، توفر الأسطح المائلة تصريفًا أفضل لمياه الأمطار وتحسين الأداء في الظروف الخارجية.
تعتمد سعة التحميل على التكوين والمعدات. احسب دائمًا باستخدام معايير تحليل الحمل .
يستخدم هذا النظام الألومنيوم أنظمة الجمالون المرحلة وهياكل الجمالون السقف
