Dragon Stage
تعبئة الوزن: 1900 كجم
حجم التعبئة: 14CBM
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 10.00 م شعاع (أمامي) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 6pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||||
| 10.00 م شعاع (الجانب) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 6pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||||
| 5.00 م دعامة | 4 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| شعاع مكعب | 6 وجوه | CS289 × 289 | 0pcs | |||||
| برج الإطار | كتلة الأكمام spigot | 4pcs | ||||||
| قاعدة الصلب s | 4pcs | |||||||
| الجزء العلوي من القسم | 4pcs | |||||||
| الرافعة اليدوية ، BA05 2TONS | 4pcs | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 4pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 4pcs | |||||||
| طويلة outrigger | 16pcs | |||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| عمود السقف | 2 مجموعات | 1.00 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||
| 10.00 م شعاع أعلى | 1 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 3pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 1pcs | |||||
| 5.20 م شعاع مائل | 4 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 2.20 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||||
| 5.20 م سلم الجمالون | 8 مجموعات | 3.00 م | 50 × 3.0 | CL30،289*50 | 8pcs | |||
| 2.00 م | 50 × 3.0 | CL30،289*50 | 0pcs | |||||
| 2.20 م | 50 × 3.0 | CL30،289*50 | 8pcs | |||||
| مكونات السقف | 4 | سقف كونر 4 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 2pcs | ||||
| 5 | سقف كونر 5 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 0pcs | |||||
| 1 | قم بتوصيل اللوحة بالمشبك | CS289 × 289 | 2pcs | |||||
| مشبك واحد | 16pcs | |||||||
| مشبك مزدوج | 8pcs | |||||||
| مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص. | 177.36 | 1pcs | ||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 2.00 م شعاع الأجنحة | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 5.00 م أجنحة عمود | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| برج الأجنحة | كتلة الأكمام spigot | 2pcs | ||||||
| قاعدة الصلب s | 2pcs | |||||||
| الجزء العلوي من القسم | 2pcs | |||||||
| الرافعة اليدوية ، BA05 2TONS | 2pcs | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 2pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 2pcs | |||||||
| طويلة outrigger | 8pcs | |||||||
| ملحق الجمالون | مقرن مخروطي و Safrty Clip & PIN | مجموعة كاملة | ||||||

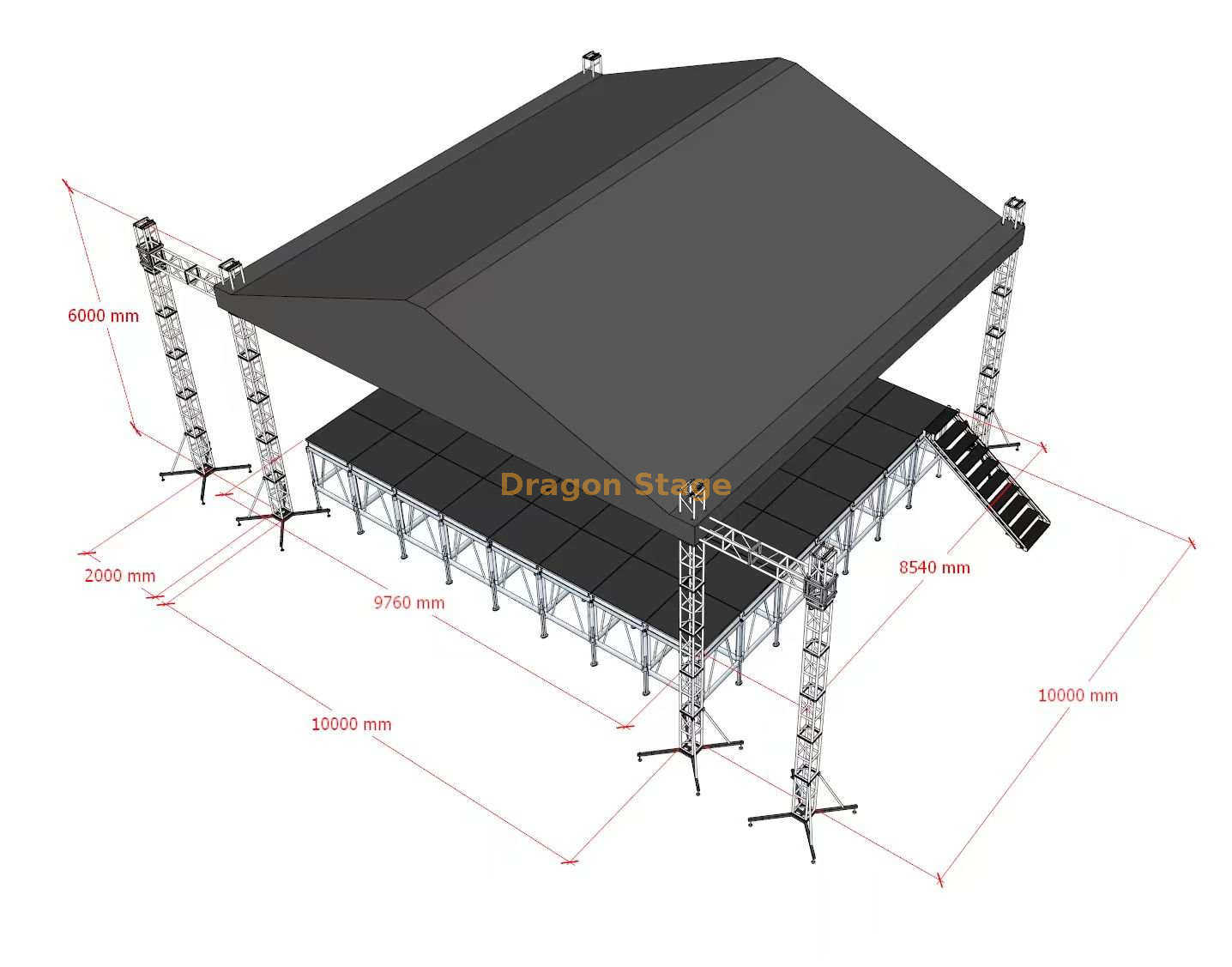

يوفر نظام Dragon Stage Outdoor Concert Stage Roof Truss هيكلًا احترافيًا وموثوقًا من الألومنيوم للمناسبات المتوسطة والكبيرة. بأبعاد كبيرة تبلغ 10 أمتار طولًا × 10 أمتار عرضًا وارتفاعًا واضحًا للعمل يبلغ 6 أمتار ، يعد هذا النظام مناسبًا تمامًا للحفلات الموسيقية والمهرجانات وتجمعات الشركات والمناسبات العامة التي تتطلب حضورًا قويًا وقدرة تجهيز كبيرة.

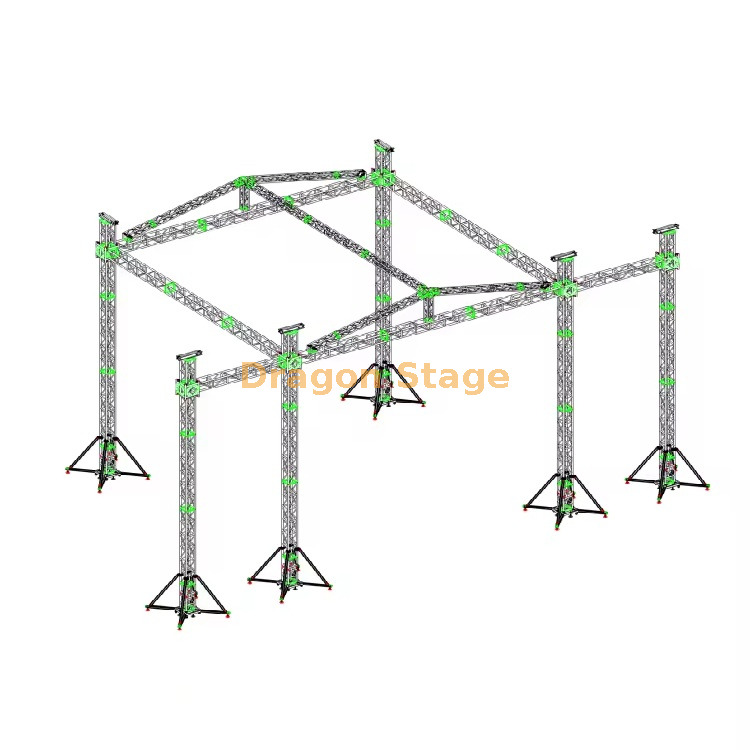

تم بناء الهيكل بأكمله باستخدام الجمالون المربع CS289x289 متعدد الاستخدامات مع الأنابيب الرئيسية القوية مقاس 50 مم × 3.0 مم . يوفر هذا الجمالون ذو الحجم توازنًا ممتازًا بين أداء الحمل والوزن اللوجستي لمسافة 10 أمتار. ويرتكز الهيكل على نظام دعم أرضي كامل مكون من ستة أبراج ، مما يضمن توزيعًا فائقًا للحمل واستقرارًا ضد القوى الجانبية مثل الرياح والأحمال الديناميكية من تركيبات الإضاءة.
يعد هذا النظام من الميزات المهمة لإنتاج الصوت الاحترافي، ويتضمن برجين جانبيين مخصصين وعوارض أجنحة بطول 2.00 متر . تتيح لك هذه الامتدادات تشغيل مكبرات الصوت أو شاشات LED على نطاق أوسع من منطقة المسرح الرئيسية، مما يحسن التغطية الصوتية وخطوط الرؤية لجمهور كبير. يتضمن كل برج رئيسي وبرج جناح مكونات أساسية مخصصة (قواعد فولاذية) ورافعات يدوية (BA05، 2 طن) ، مما يضمن تركيب السقف بشكل آمن ومحكم.
الرفع: إن تضمين ستة رافعات يدوية إجمالية 2 طن يسهل الرفع الآمن والتدريجي لشبكة السقف كاملة التجهيز.
المرسى: 24 ركيزة طويلة (16 رئيسية + 8 أجنحة) توفر مساحة واسعة، مما يزيد من المقاومة الهيكلية للحظات الانقلاب، وهو أمر مهم بشكل خاص لجمالونات مسرح الأحداث الخارجية التي يبلغ ارتفاعها 6 أمتار.
الحماية من الطقس: يكتمل النظام بمظلة سقف من مادة PVC تبلغ مساحتها 177.36 مترًا مربعًا ، مما يوفر حماية شاملة للمعدات وفناني الأداء من المطر والشمس المباشرة.
| عنصر | مواصفة | الكمية (الإجمالي) | وظيفة |
| شعاع الجمالون الرئيسي | CS289x289 (أنبوب 50 × 3.0 مم) | 16 قطعة (10 متر) | هيكل شبكة السقف |
| دعم عمود تروس | CS289x289 (أنبوب 50 × 3.0 مم) | 10 قطع (ارتفاع 6 متر) | تحمل الحمل العمودي |
| نظام الرفع | رافعة يدوية (BA05، 2 طن) | 6 مجموعات | رفع السقف والشد |
| قاعدة الاستقرار | قاعدة فولاذية S + ركائز طويلة | 6 مجموعات (24 ركائز) | الإرساء والاستقرار |
| المظلة | مادة PVC | 177.36 متر مربع | الحماية من المطر والشمس |
ج: يستخدم هذا النظام قارنات مخروطية ومشابك أمان ودبابيس (وصلة حنفية). إنها طريقة معروفة وعالية السرعة وموثوقة للتجميع والتفكيك، مما يجعلها اختيارًا ممتازًا لنظام الجمالون السقفي المصنوع من الألومنيوم للمهرجانات.
ج: نعم، الجمالون CS289x289 عبارة عن الجمالون المربع للأغراض العامة ومناسب للإضاءة والأحمال متوسطة الوزن. ومع ذلك، بالنسبة لأبعاد وأوزان شاشة LED المحددة، يجب عليك الرجوع إلى جدول تحميل الجمالون الرسمي لضمان عدم تجاوز سعة الامتداد البالغة 10 أمتار .
ج: نعم. تشتمل المجموعة على جميع مكونات البرج الضرورية: كتل الأكمام، والقواعد الفولاذية، والأقسام العلوية، وأقسام المفصلات، والرافعات اليدوية للأبراج الأربعة الرئيسية والبرجين المجنحين.
ج: يتم توفير الاستقرار من خلال المساحة الواسعة لأذرع الامتداد الطويلة البالغ عددها 24 بالإضافة إلى السلامة الهيكلية للجمالون. والأهم من ذلك، يجب تثبيت النظام بشكل صحيح على الأرض باستخدام تقنيات التثبيت (الصابورة أو الأوتاد الأرضية) بناءً على حسابات حمل الرياح المحددة لموقع الحدث.
