تعبئة الوزن ： 4000 كجم
حجم التعبئة: 50CBM
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 16.00 م شعاع (أمامي) | 2 مجموعات | 3.00 م | 50 × 4.0 | CS520 × 760 | 10pcs | |||
| 2.00 م | 50 × 4.0 | CS520 × 760 | 0pcs | |||||
| 1.00 م | 50 × 4.0 | CS520 × 760 | 2pcs | |||||
| 12.00 م شعاع (الجانب) | 2 مجموعات | 3.00 م | 50 × 4.0 | CS520 × 760 | 8pcs | |||
| 2.00 م | 50 × 4.0 | CS520 × 760 | 0pcs | |||||
| 1.00 م | 50 × 4.0 | CS520 × 760 | 0pcs | |||||
| 9.00 م دعامة | 6 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 18 جهاز كمبيوتر شخصى | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| شعاع مكعب | 6 وجوه | CS520 × 760 | خطأ شنيع | |||||
| برج الإطار | كتلة الأكمام الحنفية ل | 6pcs | ||||||
| قاعدة الصلب ل | 6pcs | |||||||
| الجزء العلوي ل | 6pcs | |||||||
| الرافعة اليدوية ، BA05 2TONS | 6pcs | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 6pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 6pcs | |||||||
| طويلة outrigger | 24pcs | |||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| عمود السقف | 2 مجموعات | 1.60 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||
| 12.00 م شعاع أعلى | 1 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 8.20 م شعاع مائل | 6 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 12pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 2.20 م | 50 × 3.0 | CS289 × 289 | 6pcs | |||||
| 8.20 م الجمالون سلم | 8 مجموعات | 3.00 م | 50 × 3.0 | CL30،289*50 | 16pcs | |||
| 2.00 م | 50 × 3.0 | CL30،289*50 | 0pcs | |||||
| 2.20 م | 50 × 3.0 | CL30،289*50 | 8pcs | |||||
| مكونات السقف | 4 | سقف كونر 4 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 2pcs | ||||
| 5 | سقف كونر 5 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 0pcs | |||||
| 1 | قم بتوصيل اللوحة بالمشبك | CS289 × 289 | 2pcs | |||||
| مشبك واحد | 16pcs | |||||||
| مشبك مزدوج | 12pcs | |||||||
| مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص. | 312.16 | 1pcs | ||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 2.00 م شعاع الأجنحة | 2 مجموعات | 3.00 م | 50 × 4.0 | CS520 × 760 | 0pcs | |||
| 2.00 م | 50 × 4.0 | CS520 × 760 | 2pcs | |||||
| 1.00 م | 50 × 4.0 | CS520 × 760 | 0pcs | |||||
| 9.00 م أجنحة عمود | 2 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 6pcs | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| برج الأجنحة | كتلة الأكمام الحنفية ل | 2pcs | ||||||
| قاعدة الصلب ل | 2pcs | |||||||
| الجزء العلوي ل | 2pcs | |||||||
| الرافعة اليدوية ، BA05 2TONS | 2pcs | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 2pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 2pcs | |||||||
| طويلة outrigger | 8pcs | |||||||
| ملحق الجمالون | مقرن مخروطي و Safrty Clip & PIN | مجموعة كاملة | ||||||

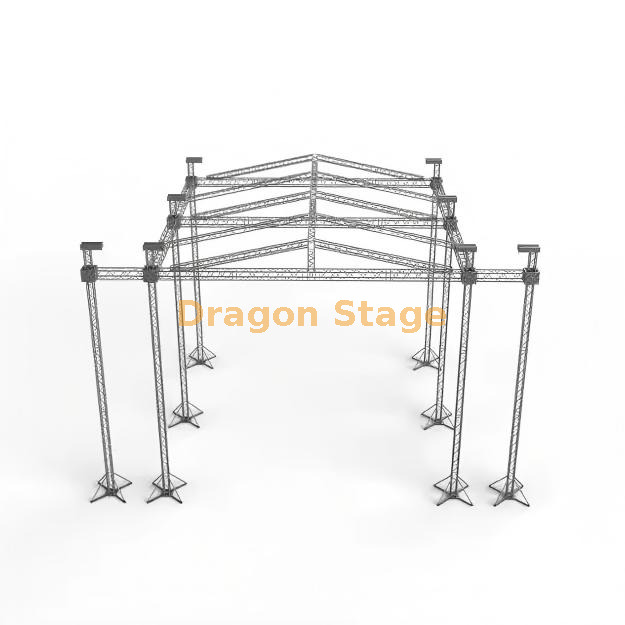

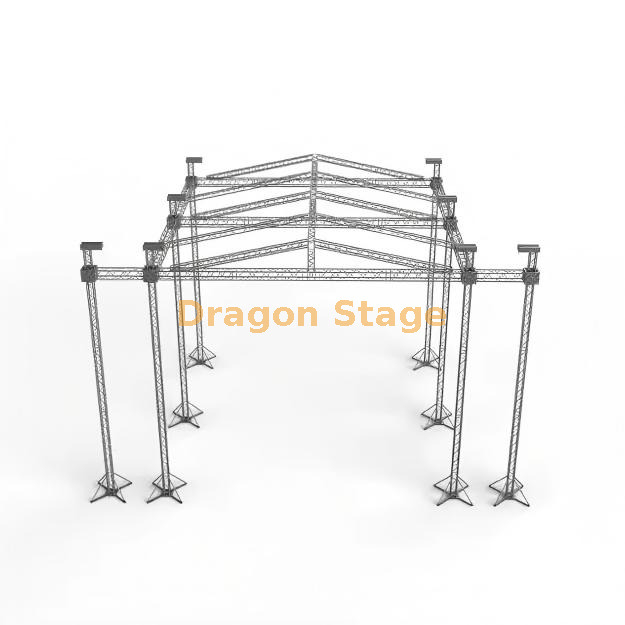

تم تصميم نظام Dragon Stage Event Sound Stage System مع Roof Truss لأكبر الإنتاجات الاحترافية، مما يوفر حضورًا بصريًا كبيرًا وقدرة هيكلية لا مثيل لها. مع أبعاد فرضية تبلغ 16 مترًا طولًا، و12 مترًا عرضًا، و10 أمتار ارتفاعًا ، تم تصميم هذا النظام كحل كامل، بما في ذلك أجنحة الجمالون الصوتية بعرض 2 متر المدمجة في الإطار الرئيسي. يعد سقف المسرح الخارجي عالي التحمل الذي يبلغ طوله 16 مترًا وارتفاعه 10 أمتار ضروريًا للمراحل الرئيسية في المهرجانات الموسيقية الكبرى والعروض الترويجية للشركات والحفلات الموسيقية الكبيرة في الهواء الطلق.
يتطلب الارتفاع الهائل ( 10 أمتار ) والامتداد ( 16 مترًا ) لهذا الهيكل هندسة متخصصة لإدارة أحمال الرياح الديناميكية وأحمال النقاط الثقيلة من معدات الصوت والإضاءة الحديثة.
يوفر نظام مسرح الحفلات الموسيقية الاحترافي هذا المزود بأجنحة PA الحلول المهمة:
إدارة الأحمال القصوى: يعتمد الهيكل على دعامات مربعة ضخمة CS520x760 لعوارض السقف الرئيسية (أنبوب رئيسي 50 مم × 4.0 مم)، مما يوفر تصنيف حمل عالي معتمد ضروري لتعليق جدران الفيديو الثقيلة وأنظمة صفيف الخط الكامل بأمان عبر نطاق 16 مترًا.
تروس صوتية مدمجة: يتميز هذا النظام بشكل حاسم بأجنحة تروس صوتية مخصصة عالية القوة بعرض 2 متر معززة هيكليًا للتعامل مع أكوام PA الكبيرة (أنظمة مصفوفات الخط) مع الحفاظ على حمولة مهندس الصوت منفصلة عن شبكة الإضاءة الرئيسية.
السلامة والتجميع: تضمن المجموعات الأربع المضمنة من الرافعات اليدوية سعة 2 طن ومجموعة كاملة من ملحقات البرج (قواعد فولاذية، وكتل الأكمام، و 16 ركائز طويلة ) إعدادًا متحكمًا ومدعومًا بالأرض وأقصى قدر من الاستقرار ضد قوى الرفع، مما يقلل من وقت الإعداد لهيكل بهذا التعقيد.
تم تصنيع هذا الهيكل من مكونات ألومنيوم قوية وعالية الجودة 520x760 و389x389، ويضمن طول العمر والأداء العالي. يسمح نظام برج الدعم الأرضي الكامل بتجميع شبكة السقف بالكامل بأمان على مستوى الأرض قبل رفعها إلى ارتفاعها النهائي البالغ 10 أمتار باستخدام معدات الرفع.
يشتمل النظام على مظلة سقف كبيرة من مادة PVC تبلغ مساحتها 312.16 مترًا مربعًا ، مما يوفر حماية علوية كاملة ضد العناصر. هذا هو الكل في واحد 16 × 12 م نظام تروس سقف الملعب جاهز للنشر لأي حدث يعتمد على الطقس.
كنظام سقف جمالوني معياري ، تستخدم جميع المكونات - بدءًا من السقف الرئيسي إلى النظام المتكامل لجمالون برج الجناح PA المخصص - اتصالات موحدة، مما يسمح بالتوسع المستقبلي، أو إعادة التكوين، أو التكامل مع ملحقات المرحلة التكميلية مثل حواجز الحشود.
ج: يوفر الارتفاع البالغ 10 أمتار خلوصًا استثنائيًا، وهو ضروري للأحداث الكبرى للسماح بخلفيات المسرح الكبيرة وشاشات الفيديو وأجهزة الإضاءة المتدرجة ، مما يوفر خطوط رؤية واضحة للجمهور ووصول الطاقم إلى الأسفل.
ج: يتم بيع هذا المنتج كتكوين قياسي 16 م × 12 م × 10 م ، مما يعمل على تحسين أداء الحمل لسلسلة الجمالون المحددة. الأبعاد المخصصة ممكنة ولكنها تتطلب حسابات هندسية جديدة.
ج: تعمل الركائز الطويلة البالغ عددها 16 على زيادة البصمة الأساسية ولحظة المقاومة للأعمدة الرئيسية بشكل كبير. يعد هذا أمرًا بالغ الأهمية بالنسبة للأعمدة التي يبلغ ارتفاعها 10 أمتار في الأماكن الخارجية، حيث إنه يزيد من المقاومة ضد قوى الانقلاب الناتجة عن الأحمال الجانبية الثقيلة (مثل اللافتات المعلقة) أو هبوب الرياح المفاجئة.

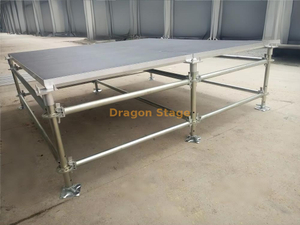

ج: يغطي السعر عمومًا هيكل الجمالون السقفي ومكونات البرج وتروس الجناح PA والمظلة البلاستيكية . عادةً ما يكون سطح المسرح (أرضية منطقة الأداء) عنصرًا منفصلاً، مثل خشبة المسرح الفولاذية المحمولة سريعة التجميع.
