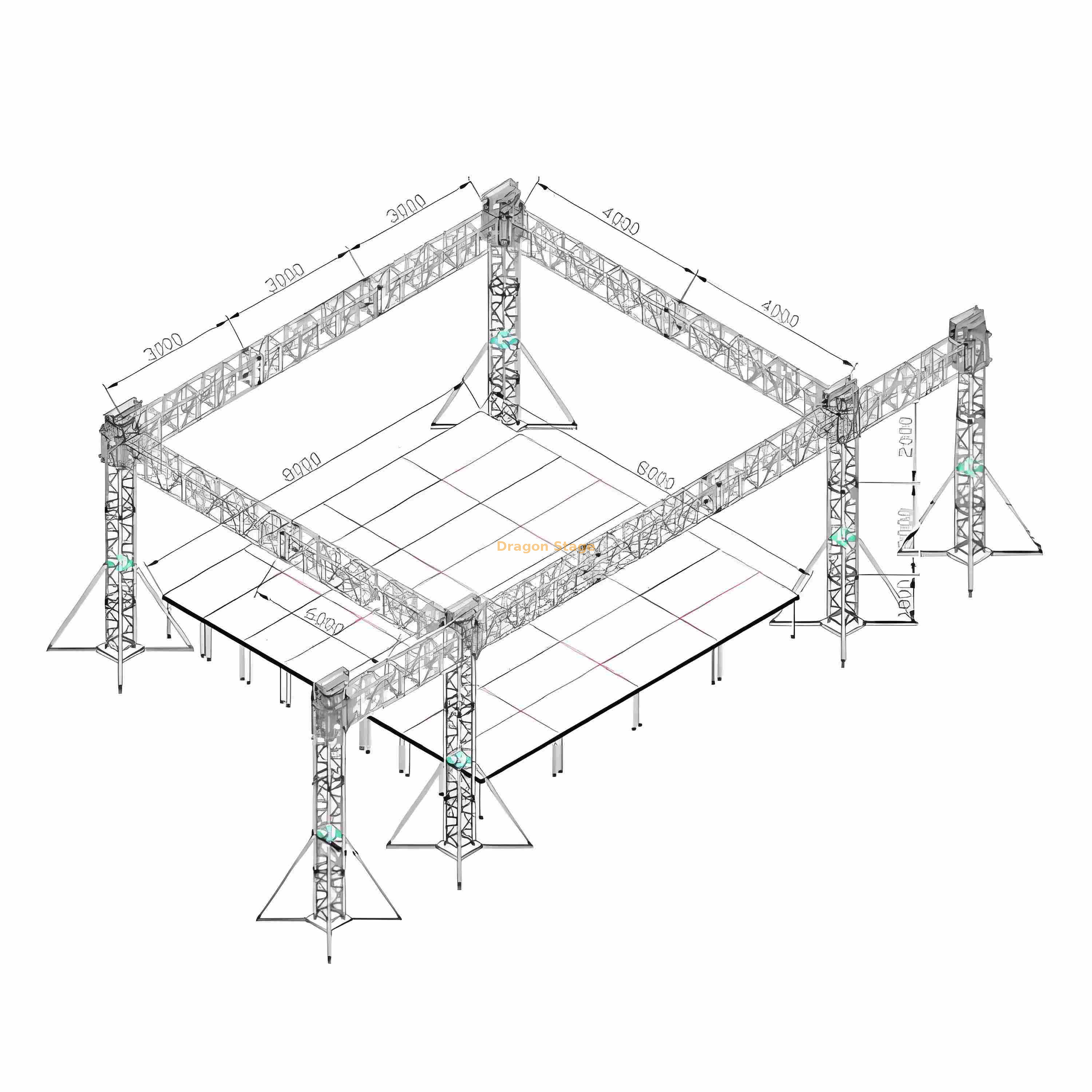

تم تصميم نظام DragonStage 9x8x5m من الألومنيوم لمشاريع الأحداث التي تحتاج إلى شبكة تروس علوية كبيرة ولكنها لا تتطلب مظلة سقف.
يبلغ عرض الهيكل الرئيسي حوالي 9 أمتار وعمقه 8 أمتار وارتفاعه 5 أمتار . إنها تستخدم دعامات حنفية مربعة من الألومنيوم CS289×289 مع أنابيب رئيسية 50×3.0 مم ، مما يخلق إطارًا معياريًا مستطيلًا للإضاءة ومعدات الأحداث المؤقتة الأخرى.
نظرًا لأن هذا هيكل جمالوني مفتوح وليس نظام سقف مغطى، فهو مناسب بشكل خاص عندما يكون المتطلب الرئيسي هو دعم المعدات وتخطيط إنتاج الحدث بدلاً من الحماية من الطقس.
للتعرف على تكوينات الجمالون المفتوحة الأخرى، راجع نظام الجمالون النموذجي بدون سقف.
للتعرف على منتجات جمالون الإضاءة الفردية وأحجام الأقسام المختلفة، راجع جمالون الإضاءة.
تعبئة الوزن: 1350 كجم
حجم التعبئة: 8CBM
| غرض |
| المواصفات (الجمالون squre) | كتي |
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) |
| 9.00 م شعاع (مقدمة) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 6pcs |
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| 8.00 م شعاع (الجانب) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 م | 50 × 3.0 | CS289 × 289 | 2pcs |
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| 4.00 م رند | 4 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| 2.00 م | 50 × 3.0 | CS289 × 289 | 8pcs |
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| شعاع مكعب | 6 وجوه | CS289 × 289 | 0pcs |
| برج الإطار | كتلة الأكمام spigot | 4pcs |
| قاعدة الصلب s | 4pcs |
| الجزء العلوي من القسم | 4pcs |
| الرافعة اليدوية ، BA05 2TONS | 4pcs |
| قسم المفصلات الحنفية ، ارتفاع 1M | 4pcs |
| الألياف حبال ، BA04،2 طن 3M | 4pcs |
| طويلة outrigger | 16pcs |
| غرض |
| المواصفات (الجمالون squre) | كتي |
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) |
| 2.00 م شعاع الأجنحة | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| 2.00 م | 50 × 3.0 | CS289 × 289 | 2pcs |
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| 4.00 متر أجنحة عمود | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| 2.00 م | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| برج الأجنحة | كتلة الأكمام spigot | 2pcs |
| قاعدة الصلب s | 2pcs |
| الجزء العلوي من القسم | 2pcs |
| الرافعة اليدوية ، BA05 2TONS | 2pcs |
| قسم المفصلات الحنفية ، ارتفاع 1M | 2pcs |
| الألياف حبال ، BA04،2 طن 3M | 2pcs |
| طويلة outrigger | 8pcs |
| ملحق الجمالون |
| مقرن مخروطي و Safrty Clip & PIN | مجموعة
كاملة |
يتم تجميع العوارض 9 م من أقسام الجمالون المعيارية 3 م، في حين تجمع العوارض 8 م بين أقسام 3 م و 2 م. وهذا يجعل نقل النظام وتخزينه وإصلاحه وإعادة تكوينه أسهل من الإطارات الملحومة الطويلة المكونة من قطعة واحدة.
للاطلاع على أقسام الجمالون المستقيمة ذات الصلة، راجع Standard Spigot Truss.
أجنحة جانبية مزدوجة بطول 2 متر
يتضمن النظام جناحين جانبيين إضافيين بعرض 2 متر.
يحتوي كل جناح على نظام البرج الداعم الخاص به، بما في ذلك:
كتلة الأكمام
قاعدة فولاذية
القسم العلوي
رافعة يدوية
قسم المفصلي
حبال الألياف
ركائز طويلة
يمكن لهذه الأجنحة المنفصلة توفير مواقع إضافية لـ:
مكبرات الصوت صفيف الخط
الإضاءة الجانبية
معدات الصمام
العلامة التجارية للحدث
أجهزة الإنتاج المساعدة
يعتمد الاستخدام الدقيق لكل جناح على المعدات الفعلية وتخطيط المشروع.
لماذا نستخدم الأجنحة الجانبية المستقلة؟
إحدى المزايا العملية لهذا الهيكل هي أن معدات الإنتاج الصوتية أو المساعدة لا يجب أن تشغل الشبكة العلوية الرئيسية مقاس 9 م × 8 م.
تسمح الأجنحة الجانبية لفريق الحدث بفصل الوظائف المختلفة:
للحصول على تطبيقات الأحداث المباشرة الأوسع، راجع حدث الحفلة الموسيقية.
الميزات الرئيسية
الحجم الكلي: 9 م × 8 م × 5 م
نظام الجمالون المفتوح / غير السقفي
تروس مربعة من الألومنيوم CS289×289
أنابيب الوتر الرئيسي مقاس 50 × 3 مم
أربعة أبراج دعم أرضي رئيسية
أربع رافعات يدوية حمولة 2 طن
جناحان جانبيان مستقلان بطول 2 متر
برجين جناح إضافيين
اتصالات حنفية وحدات
مناسبة للاستخدام المتكرر للحدث
سهلة التفكيك للنقل والتخزين
الأحجام والتخطيطات المخصصة المتاحة
التطبيقات النموذجية
فرق مهم: هذا ليس نظام سقف
لا يستخدم هذا الهيكل مظلة سقف في التكوين المؤكد.
وظيفتها الأساسية هي إنشاء شبكة تروس علوية من الألومنيوم لمعدات الإنتاج.
إذا كان مشروعك يتطلب حماية من المطر أو منصة مغطاة، فيجب اختيار نظام تروس السقف بدلاً من ذلك.
يعد هذا التمييز مهمًا لأن إضافة غطاء السقف يغير التعرض للرياح والمتطلبات الهيكلية للنظام بأكمله.
معلومات التعبئة
يجب إعادة تأكيد قيم التعبئة النهائية في حالة تغيير تصميم الجناح أو الارتفاع أو الملحقات.
ملاحظة فنية هامة
لا تحدد الأبعاد المؤكدة ومواصفات المكونات تلقائيًا ما يلي:
يعتمد ذلك على الوزن الفعلي للمعدات، ومواضع التعليق، والامتدادات، وظروف الموقع، وترتيبات الدعم، والتكوين الهيكلي النهائي.
لمعرفة هذا التمييز، راجع معايير السلامة والقيود الهندسية.
التعليمات
ما هو الحجم الكلي لنظام الجمالون الإضاءة هذا؟
يبلغ عرض الهيكل الرئيسي حوالي 9 م × 8 م عمق × 5 م ارتفاع.
هل يشمل هذا النظام مظلة للسقف؟
لا، هذا هيكل تروس غير سقفي مصمم بشكل أساسي لدعم الإضاءة ومعدات الأحداث.
ما حجم الجمالون المستخدم؟
يستخدم الهيكل الرئيسي دعامات ألومنيوم مربعة CS289×289 مع أنابيب رئيسية 50×3 مم.
كم عدد أبراج الدعم الرئيسية المضمنة؟
يستخدم الإطار الرئيسي 4 أبراج دعم أرضية.
هل يشمل النظام معدات الرفع؟
نعم. يتضمن التكوين المؤكد 4 رافعات يدوية بوزن 2 طن للهيكل الرئيسي ورافعات إضافية للأجنحة الجانبية.
ما مدى عرض الأجنحة الجانبية؟
هناك جناحان جانبيان، عرض كل منهما حوالي 2 متر.
ما الذي يمكن استخدام الأجنحة فيه؟
يمكن تهيئتها لمصفوفات الخطوط، أو الإضاءة الجانبية، أو معدات LED، أو العلامات التجارية، أو غيرها من معدات الأحداث المساعدة.
هل يمكن تعليق صفائف الخط من الأجنحة؟
من المحتمل أن يكون نعم، ولكن يجب التأكد من طراز السماعة الفعلي وكمية الخزانة والوزن المعلق الإجمالي وترتيب التعليق قبل الإنتاج.
هل يمكن تعليق الإضاءة من الشبكة الرئيسية؟
نعم، الإضاءة هي التطبيق الرئيسي لهذا الهيكل، ولكن يجب تأكيد وزن التركيبات ومواقع التعليق وفقًا للمشروع النهائي.
هل يمكن استخدام هذا الهيكل في الهواء الطلق؟
ويمكن استخدامه للأحداث الخارجية المؤقتة، ولكن يجب التحقق من ظروف الرياح والصابورة والرسو وتحميل المعدات في الموقع الفعلي.
هل يمكن تخصيص الأبعاد؟
نعم. يمكن تعديل العرض والعمق والارتفاع وحجم الجناح والتصميم الكامل.
ما هي المعلومات اللازمة للاقتباس؟
يرجى إرسال حجم الهيكل المطلوب، وموقع الحدث، والاستخدام الداخلي أو الخارجي، وكمية تركيبات الإضاءة ووزنها، ومعلومات السماعة، ومتطلبات LED، وتكوين الجناح المفضل.
لماذا تختار DragonStage
توفر DragonStage مكونات تروس الإضاءة الفردية بالإضافة إلى أنظمة تروس الدعم الأرضي الكاملة.
بالنسبة لهذا النوع من المشاريع، فإن المعلومات المفيدة لا تقتصر على الأبعاد الخارجية فقط. ينبغي النظر في تخطيط الإضاءة، ومواضع السماعات، ومتطلبات LED، ووزن المعدات، وتكوين الجناح، وظروف الموقع معًا قبل الانتهاء من قائمة المكونات.
CTA الناعمة
للحصول على الاقتباس، يرجى تقديم:
يمكننا بعد ذلك تأكيد تخطيط الجمالون المناسب وتكوين المكونات.
