دراسة حالة إعداد مسرح الحفلة الموسيقية الداخلية: الجمالون، وجدار LED، والرافعات وتركيب المعدات

دراسة حالة إعداد مسرح الحفلة الموسيقية الداخلية الحقيقية تظهر دعامات الإضاءة المصنوعة من الألومنيوم، والقواعد الفولاذية، وكتل الأكمام، وتروس Layher LED، ونقاط الرفع، وإطارات LED، ودعم مجموعة الخطوط، والرافعات الشوكية، وتركيب البرج المساعد وتفاصيل سلامة التثبيت.

نظرة عامة على المشروع

تسجل هذه المقالة عملية تركيب مسرح داخلي كبير لحفل موسيقى البوب ​​في مدينة تشنغتشو، الصين.

يتضمن المشروع نظام تروس الإضاءة من الألومنيوم، وهياكل القاعدة الفولاذية، وكتل الأكمام، وإطارات دعم LED ثلاثية الجوانب، وهياكل تروس LED على طراز Layher/Ringlock، ورافعات المحرك، ودعامات مكبرات الصوت الخطية، وإطارات شاشات LED، ومنصات المسرح الميكانيكية.

على عكس الدليل البسيط خطوة بخطوة، تعد هذه المقالة دراسة حالة تثبيت حقيقية. تُظهر الصور ومقاطع الفيديو أدناه العديد من التفاصيل العملية التي غالبًا ما لا تكون مرئية في رسومات المنتج القياسية، بما في ذلك حركة الجمالون، وتسوية القاعدة، وتركيب البرج المساعد، وطرق الرفع، وتركيب إطار LED، وتوجيه الكابلات، وتثبيت حزام الأمان، ودعم نظام الصوت.

الأنظمة الرئيسية المستخدمة في مسرح الحفلات الموسيقية الداخلي هذا

يتضمن التثبيت عدة أنظمة رئيسية:

• نظام الجمالون الإضاءة الألومنيوم

• ألواح القاعدة الفولاذية وكتل الأكمام

• أعمدة الجمالون العمودية الثقيلة

• الرافعات الآلية والرافعات المتسلسلة

• هياكل دعم LED على طراز Layher/Ringlock

• إطارات معلقة لشاشة LED

• يدعم دعامات مكبرات الصوت ذات المصفوفة الخطية

• منصات المرحلة الصاعدة الميكانيكية

• الرافعات الشوكية والعربات المخصصة وأدوات التركيب المساعدة

• أحزمة الأمان، وكابلات الكابلات، وإجراءات الحماية المضادة للانزلاق

ما تظهره دراسة الحالة هذه

هذا المشروع مفيد لفهم:

• ما مدى حجم أقسام الجمالون التي يتم تجميعها مسبقًا ونقلها إلى الداخل

• كيف تقوم القواعد الفولاذية بحماية وتسوية أرضية الملعب

• كيف يتم وضع كتل الأكمام ودعامات الحزم

• كيف يمكن تركيب أعمدة تروس بطول 20 مترًا باستخدام معدات البرج المساعدة

• كيفية تركيب شاشات LED وإطارات الإضاءة قبل الرفع النهائي

• كيف يتم دعم وتأمين مكبرات الصوت الخاصة بمصفوفة الخط

• كيف يتم ترتيب أحزمة الأمان والرافعات وتوجيه الكابلات في مشروع حفل موسيقي حقيقي

لماذا يعد إعداد مسرح الحفلة الموسيقية الداخلي هذا معقدًا؟

تختلف مراحل الحفلات الموسيقية الداخلية عن المراحل الخارجية البسيطة. يجب مراعاة المساحة المتاحة، وحماية الأرضية، وارتفاع السقف، ونقاط التثبيت، وحركة الرافعة الشوكية، وتخطيط جدار LED، وطريقة تعليق نظام الصوت، ومتطلبات السلامة قبل التثبيت.

في هذا المشروع، تم تجميع العديد من المكونات مسبقًا على الأرض ثم نقلها أو رفعها إلى مكانها. أدى هذا إلى تقليل العمل على الارتفاع وتحسين كفاءة التثبيت.

الرئيسي

نظام الجمالون يستخدم قاعدة فولاذية ، كتلة من الأكمام الفولاذية وجمالون الألومنيوم. باستخدام الرافعة الشوكية تسليم الجمالون المسبق للتثبيت.

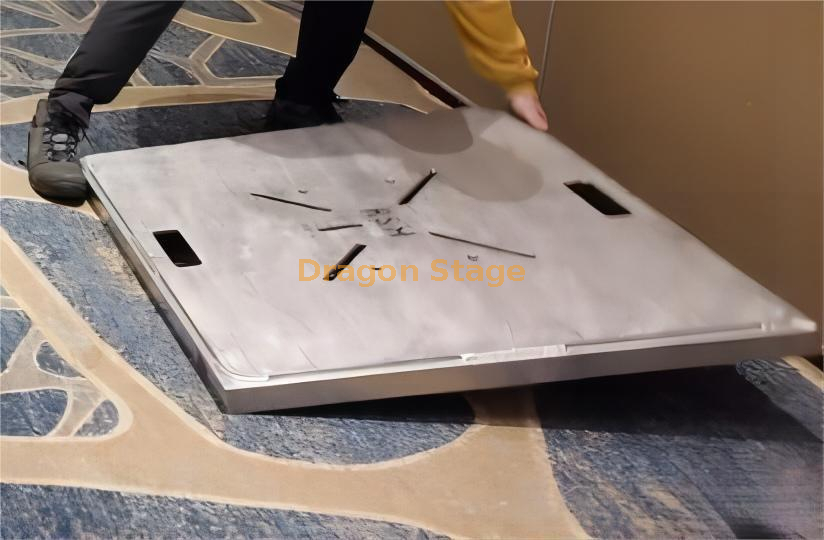

صفيحة فولاذية إلى مستوى وحماية أرضية الاستوديو

رافعة الشوكة تحرك كتلة الأكمام وتوصيل تروس الشعاع

ممر كبير الجمالون للحفل الموسيقي

الفرقة البلاستيكية لتسجيل العلامات والتحرك على الأرض

الفتحة تساعد اللحام أنبوب في توصيل الأنبوب الرئيسي بحزم

عربات تروس الحزمة المخصصة تساعد في نقل وتوصيل شرائح الجمالون

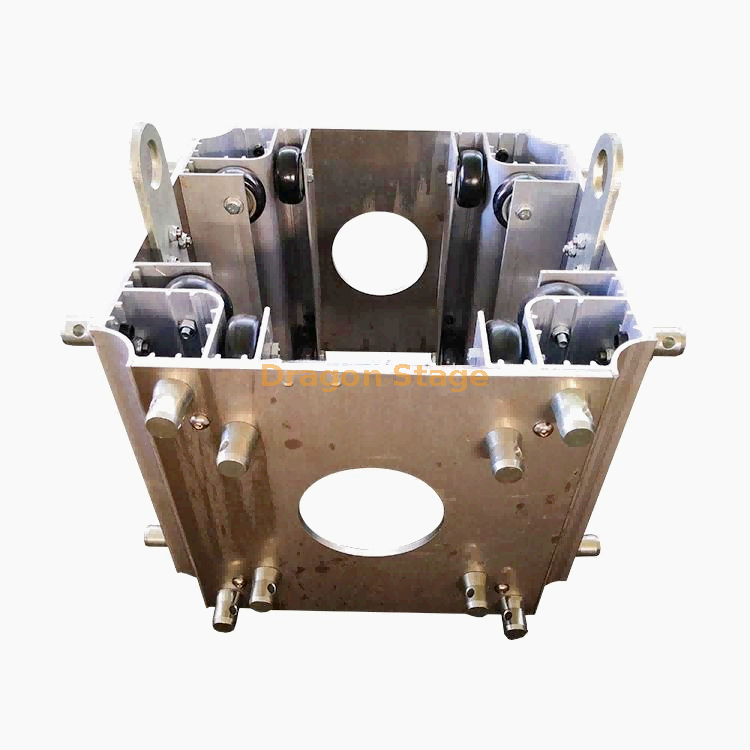

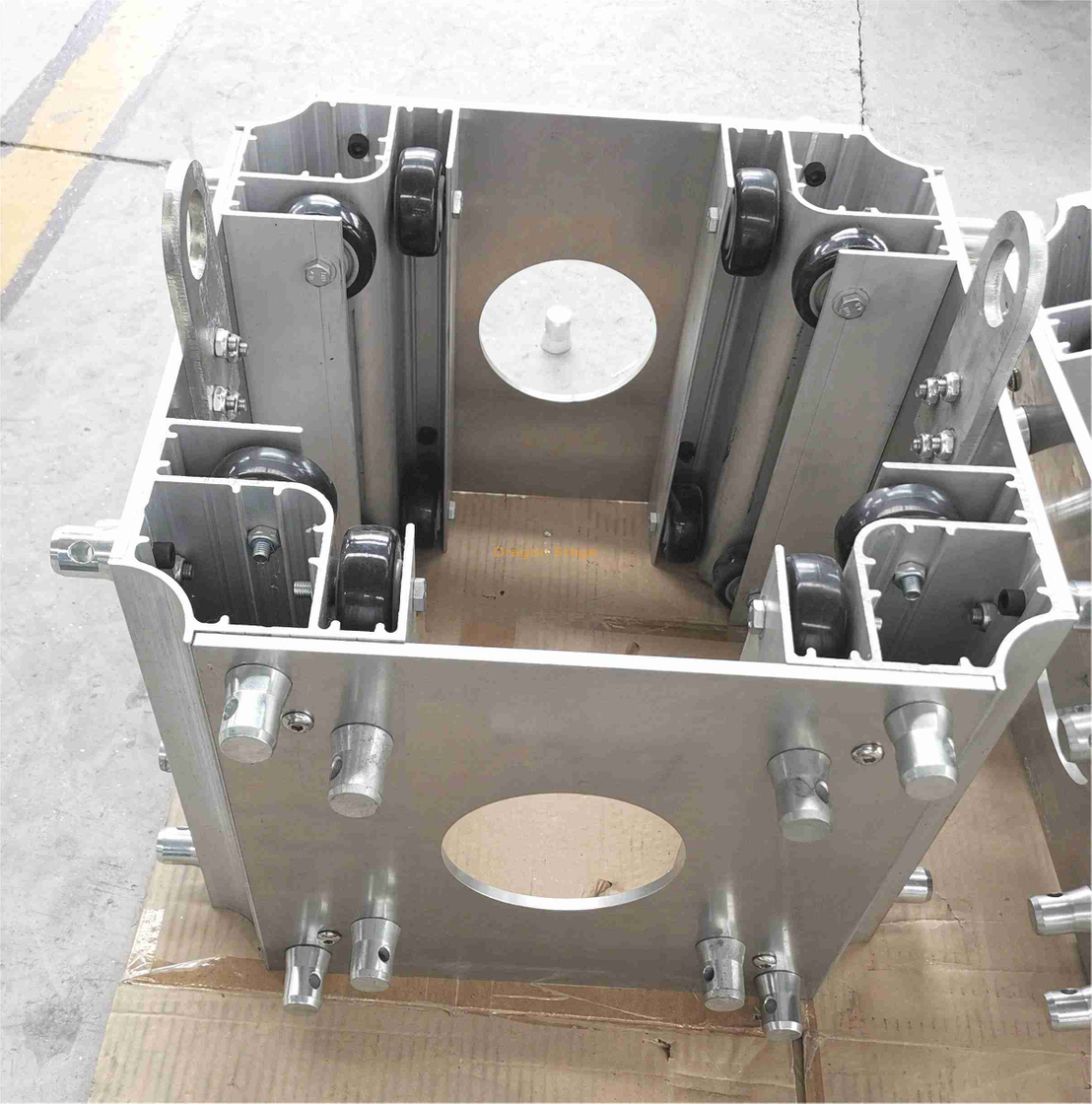

مجموعة الأكمام متعددة الاستخدامات لتروس الحنفية وجمالون الترباس

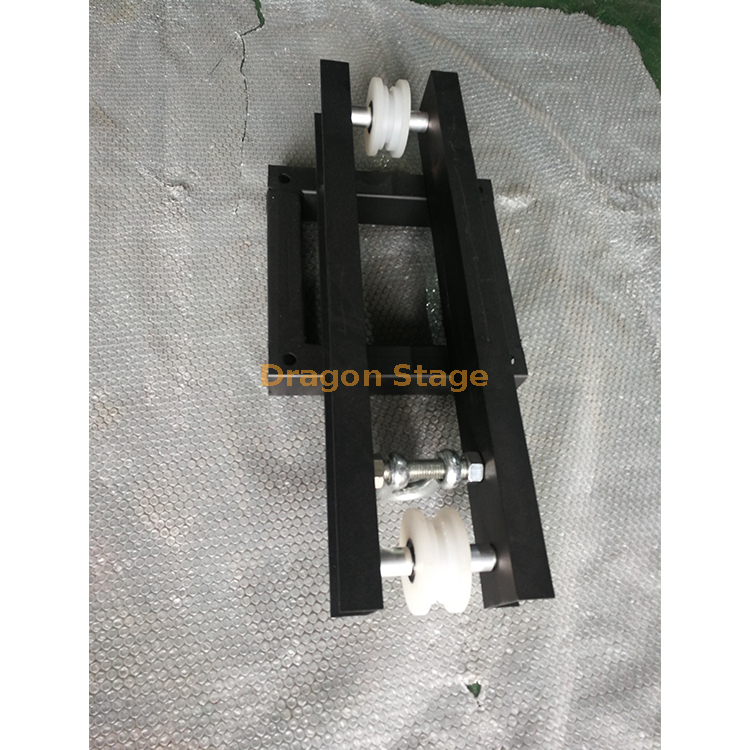

القسم العلوي المزدوج الصلب لقطعتين محرك 2 أطنان

تركيب قسم أعلى محرك الصلب المزدوج

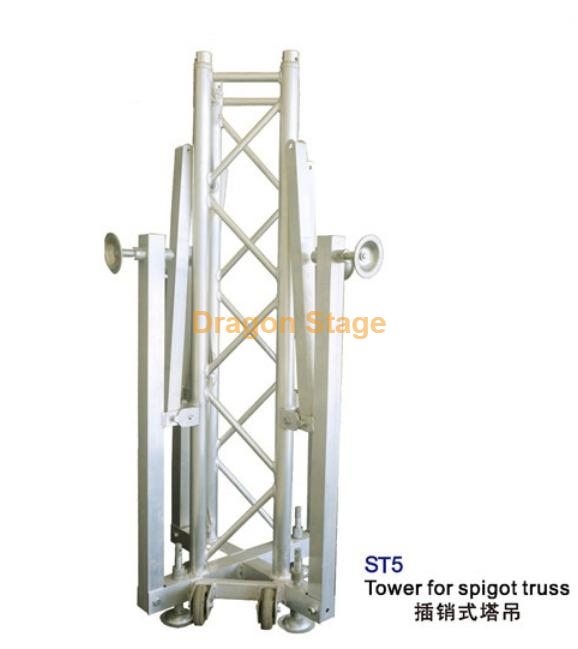

مساعد Estrus Truss الصلب لمدة 20 مترًا piilar

لاحظ أن

1. يجب أن تكون العجلة الموجودة على سلسلة الحديد أدناه كبيرة.

2. يجب توصيل قاعدة رافعة البرج المساعد بقاعدة الأعمدة ، وليس فقط جزء الدرابزين

الجزء الرأسي من رافعة البرج المساعد لديه قاعدة اتصال مرنة في النهاية ، مما يسهل العمودي والتخزين

يجب أن يتم إنشاء العمود الـ 18 (الجزء الذي يجب تشييده ببساطة) باستخدام رافعة برج مساعد. إذا أراد استخدام سبيكة الألمنيوم ، فيجب أن ينحني مرة واحدة.

ضع الخطاف على الركن على ارتفاع 16 مترًا من الأرض

إقامة الجمالون البالغ 20 مترًا مع برج Auxilary للسيارات

خفض خطاف برج الانتصاب عن طريق الحبل

من السهل جدًا تحريك رافعة البرج المساعد المثبتة ، مع عجلات ، وتناسبها تمامًا ، وسرعة متزايدة.

عربة بسيطة مخصصة لنقل الجمالون الكبيرة

إقامة الجمالون البالغ 20 مترًا بواسطة مساعد الجمالون المساعد الصلب

هناك نقطتان رئيسيتان لإقامة جمالون كبيرة.

أولاً ، قبل سحبها ، يجب تقويم سلسلة القرع أولاً.

ثانياً ، بدءًا من الرفع ، لا يمكن أن يتوقف الرافعة حتى يتم وضعه في وضع مستقيم ، ويجب أن يعمل الرافعة الكهربائية لمدة ثانيتين إضافيتين.

تحريك عمود الجمالون الكبير مع الشوكية

إذا كان هناك معالجة ميكانيكية ، بعد تثبيت الذراع المتقاطع على الأرض ، يمكن نقله مباشرة إلى الموقع المحدد.

الحفل الجمالون على السطح على أعلى الشبكة مع تثبيت حزام الأمان

عرض LED للألومنيوم إطار الجمالون المعلق ، والميزات الأبرز هي وجود ورقة أساسية في الأسفل للاحتفاظ بخلاصة القول LED وإفراغها.

يمكن أن تمنع الجمالون السدسي السداسي للطلاء الأسود من التدحرج

داخل وخارج المحركات الرافعة لجماع الدعامة باستخدام نظام الجمالون الشاق

8 عمال أقاموا السقالات بسرعة 6 شبكات على الأرض ، ارتفاع 16 مترًا ، ويستغرقون حوالي 60 دقيقة

هناك مجموعتان من عمال سقالات Layher في الموقع ، يتكون كل منهما من ثمانية أشخاص.

لاستخدام قطعتين من الجمالون الألمنيوم في الأعلى معًا لتعليق نظام الصوت

LED الرفع والتركيب على نظام الجمالون Layher

رفع قوس لتسليم المواد

طريقة لربط حزام السلامة ومع الرافعات المحرك.

يتم تجميع الجمالون المرفق أولاً خارج الموقع ، ويتم تثبيت الإضاءة. ثم ، بعد رفع الجمالون الرئيسي ، يتم سحبه برافعة.

عند استخدام اثنين من الرافعات الرائعة لرفع نظام الجمالون ، عادة ما يجب ترتيبه من الداخل والخارج

عربة تخزين متنقلة من الصلب للحفلات الموسيقية

تثبيت جميع معدات التسقيف والكابلات قبل رفع الجمالون السقف

قم بتوصيل كابل الطاقة وسلك الإشارة قبل رفع الجمالون والإضاءة

دعم قوس LED

كيف تعمل قوس الجدار LED في نظام الجمالون Layher

جميع نقاط الرفع في مكانها وتم اختبار الإشارة وتمريرها قبل رفعها

تثبيت إطارات LED الرافعة للحفل الداخلي

المصابيح المعلقة مصنوعة من إطارات الألومنيوم ، في حين أن شاشات LED المعلقة مصنوعة من إطارات حديدية

كيفية تأمين الجمالون البارز في الخارج

تم اتخاذ تدابير لمنع انزلاق السلسلة.

لمنع حذاب الصوتية الصوتية لأسفل ، يوجد حزام أمان في الخلف يتم تشديده برافعة سلسلة صغيرة.

قم بتجميع شاشة عرض LED وقفل الأعمدة مع سلك كل متر.

الشريط الأفقي غير مقفل.

يجب أن يكون للقاعدة الحديدية ثقوبًا للبناء المستقبلي لجماع إطار Layher

ثلاثة جذوع الأسلاك هي الأكثر استخدامًا

للحصول على أفضل تأثير صوتي ، يكون الصفيف الخطي منحنيًا ومثبتًا بأشرطة أمان

تثبيت وطريقة الانخفاض

في طليعة المسرح ، يجب إخفاء الإطار الخفيف داخل الجمالون القرع للحفاظ على جاذبيته الجمالية

ملاحظات هندسية من هذا المشروع

يمكن استخلاص العديد من الدروس العملية من هذا التركيب الداخلي لمسرح الحفلات الموسيقية:

1. تعتبر ألواح القاعدة الفولاذية مهمة لتوزيع الأحمال وحماية الأرضية داخل الملاعب أو الأماكن الداخلية.

2. يمكن للعربات والرافعات الشوكية المخصصة أن تحسن بشكل كبير حركة وتوصيل أقسام الجمالون الكبيرة.

3. تعتبر معدات البرج المساعدة مفيدة عند تركيب أعمدة الجمالون الطويلة جدًا، خاصة عندما يصل ارتفاع العمود إلى حوالي 20 مترًا.

4. يجب تجهيز تركيبات الإضاءة وإطارات LED والكابلات وأسلاك الإشارة قبل السقف النهائي أو رفع الجمالون كلما أمكن ذلك.

5. تتطلب إطارات دعم شاشة LED محاذاة سفلية دقيقة للحفاظ على استقامة سطح الشاشة.

6. يجب أن تكون مكبرات الصوت ذات المصفوفة الخطية مدعومة بهياكل جمالونية مناسبة ومثبتة بأشرطة الأمان.

7. يجب فحص الرافعات ذات السلسلة والرافعات الآلية وأحزمة الأمان وإجراءات منع الانزلاق قبل الرفع.

8. يجب التخطيط لتمديد الكابلات وتوجيه الأسلاك مبكرًا لتجنب التثبيت الفوضوي بعد اكتمال الهيكل الرئيسي.
