فهم التصميم الهندسي وراء أنظمة الأسقف المصنوعة من الألومنيوم المنحني ومقاطع كيدر وشد القماش
عندما يشاهد الجمهور حفلًا موسيقيًا كبيرًا في الهواء الطلق، غالبًا ما يُعتبر السقف المنحني فوق المسرح جزءًا من التصميم المرئي.
يخلق الشكل القوسي الأنيق مظهرًا عصريًا ويجعل المسرح يبدو أكثر ديناميكية.
ومع ذلك، فإن السقف المنحني ليس مجرد خيار جمالي.
ووراء هذا الشكل يوجد نظام هندسي كامل يشتمل على:
هياكل دعم الصلب.
إطارات السقف المنحنية من الألومنيوم.
أنظمة الرفع الهيدروليكية.
ملامح البثق خيمة Keder.
أغشية السقف البلاستيكية.
مبادئ شد النسيج.
يجب أن يحقق السقف المنحني أهدافًا متعددة في نفس الوقت:
توفير الحماية من الطقس.
دعم معدات الإنتاج المعلقة.
تقليل الوزن الهيكلي.
الحفاظ على توتر النسيج.
تحسين الصرف.
السماح بالتركيب والتفكيك السريع.

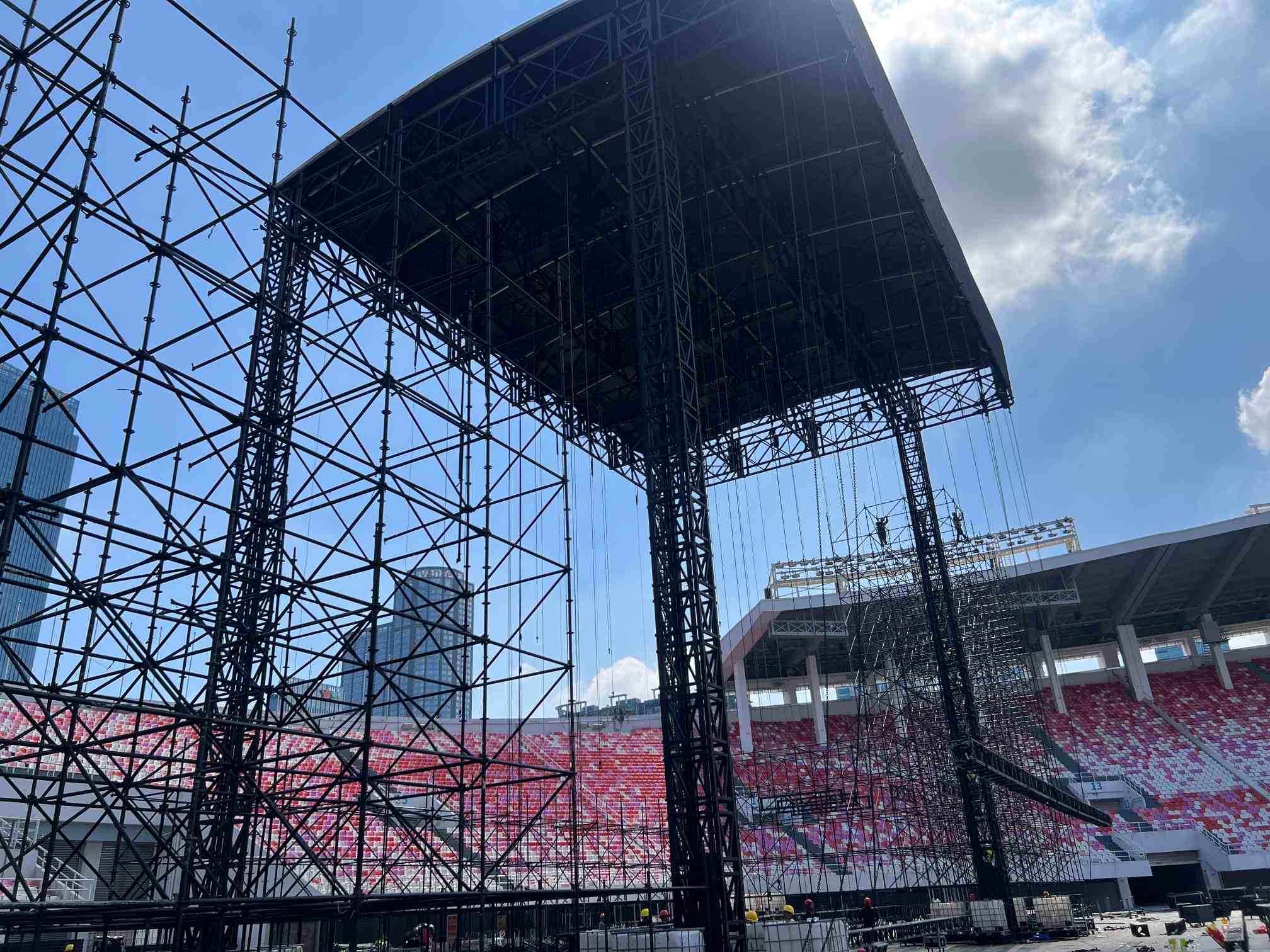

أثناء بناء مهرجان الموسيقى لمهرجان قوانغتشو بيرل بير لعام 2026، لاحظنا مرحلة سقف هيدروليكية كبيرة باستخدام إطار سقف منحني من الألومنيوم مدعوم بهياكل فولاذية.
أظهر النظام مبدأً مهمًا لهندسة الأحداث المؤقتة:
سقف الحفلة الموسيقية ليس هيكلًا واحدًا. إنه نظام متعدد الطبقات يجمع بين الفولاذ والألومنيوم والنسيج لتحقيق القوة والبناء الخفيف والتركيب الفعال.

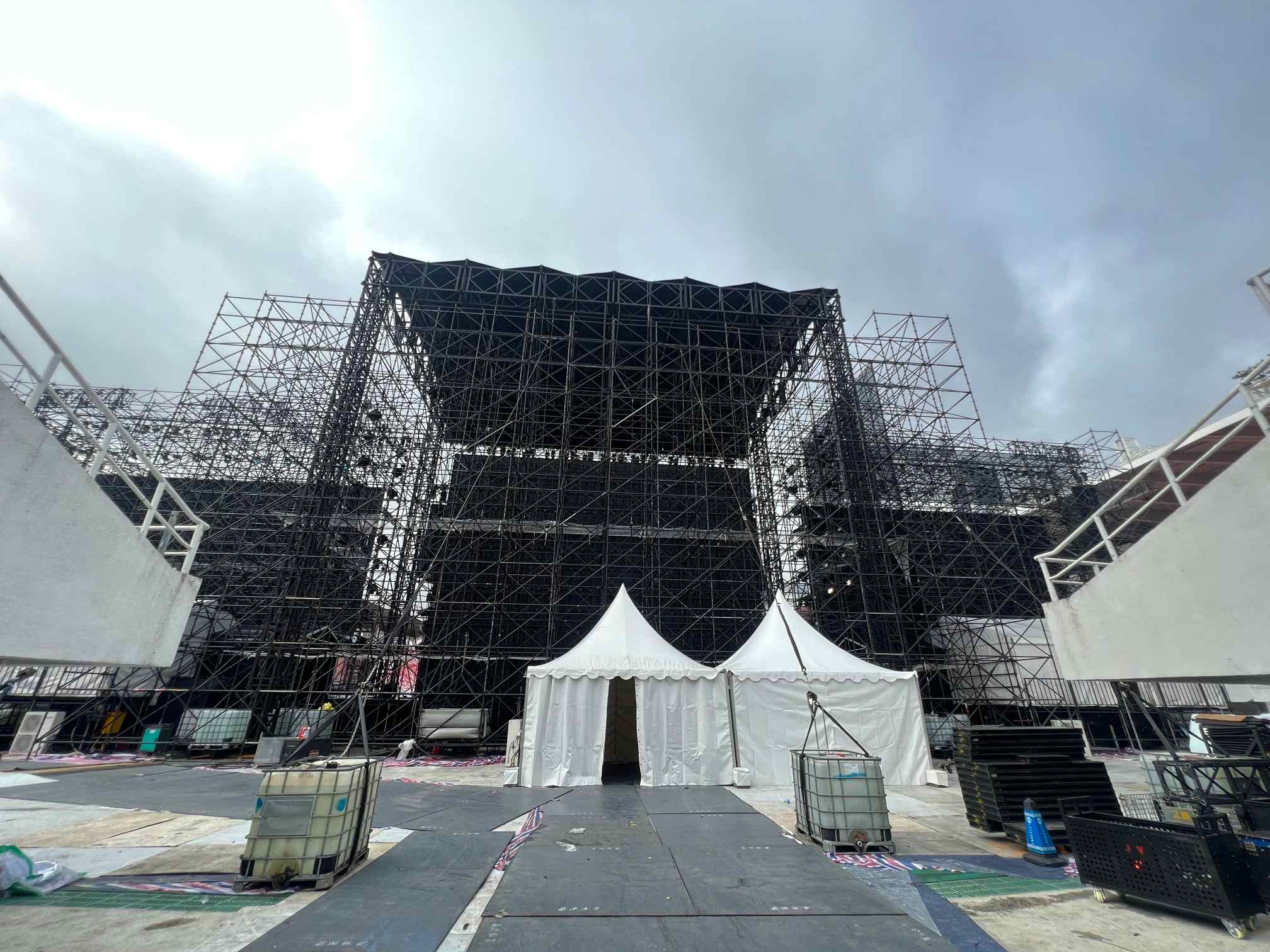

يمكن فهم العلاقة بين نظام السقف هذا وهيكل المسرح الكامل من خلال "كيف يتم إنشاء المسرح الرئيسي لحفلة موسيقية كبيرة؟"، حيث يتم شرح تسلسل البناء لمرحلة السقف الهيدروليكي بالتفصيل.
الملاحظة الهندسية

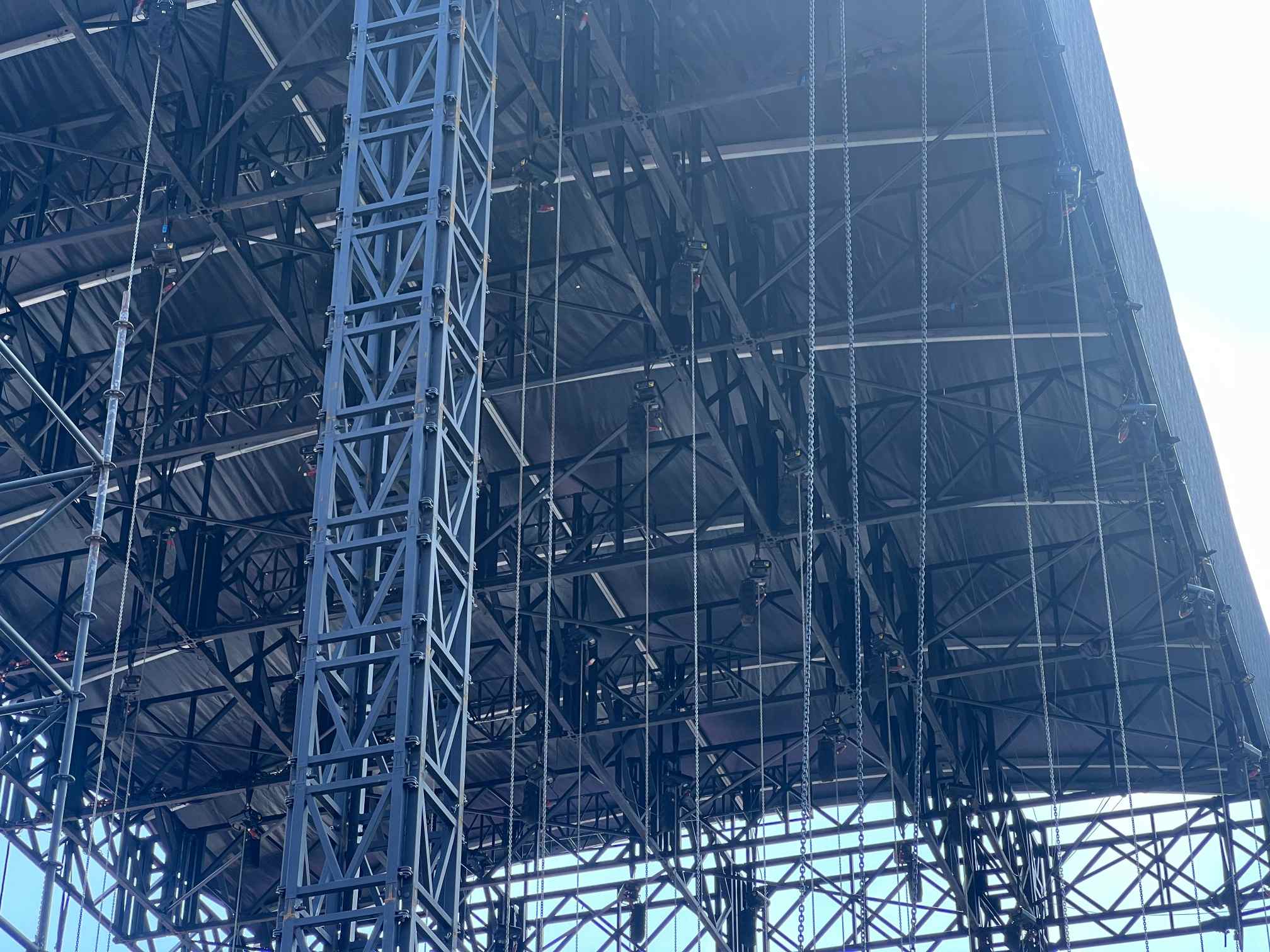

خلال هذا المشروع، يتكون نظام السقف المنحني من عدة طبقات هيكلية:
لماذا يتم وضع إطار السقف المصنوع من الألومنيوم على دعامات عمود الشوكة الفولاذية؟
ومن التفاصيل المهمة الأخرى التي تمت ملاحظتها هي العلاقة بين السقف المصنوع من الألومنيوم وهيكل السقف الهيدروليكي.
مسار التحميل كان:
غشاء سقف من القماش PVC إطار السقف المنحني من الألومنيوم ↓ دعامة عمود الشوكة الفولاذية ↓ عارضة السقف الهيدروليكي ↓
السبب في الجمع بين الفولاذ والألومنيوم هو أن كل مادة تؤدي دورًا مختلفًا.
دعم عمود الشوكة الفولاذية
يوفر الصلب:
قوة عالية.
قدرة اتصال قوية.
المقاومة ضد الأحمال المركزة.
يقوم دعم الشوكة بنقل أحمال السقف إلى الهيكل الهيدروليكي الرئيسي.
إطار منحني من الألومنيوم
الألومنيوم يوفر:
انخفاض الوزن الذاتي.
تركيب أسهل.
تحسين كفاءة النقل.
مقاومة التآكل.
نظرًا لأنه يجب رفع هيكل السقف بواسطة أسطوانات هيدروليكية، فإن تقليل الوزن الساكن يعد أمرًا ذا قيمة كبيرة.
وهذا مثال آخر على التحسين الهندسي:
يتم استخدام الفولاذ عندما تكون القوة أمرًا بالغ الأهمية. يستخدم الألومنيوم حيث يكون تخفيض الوزن مهمًا.
ما هو ملف بثق الخيمة Keder؟
أحد التفاصيل الأكثر إثارة للاهتمام في نظام السقف هذا هو الاتصال بين إطار الألومنيوم وغشاء القماش.
يُعرف ملف الألومنيوم المستخدم لتثبيت القماش باسم:
خيمة Keder النتوء الشخصي
في مواقع البناء، يصف العمال أحيانًا هذا المظهر الجانبي على أنه شكل "أنف الخنزير" بسبب مظهره المقطعي.
يحتوي الملف الشخصي على قناة خاصة تستقبل الحافة المعززة للنسيج.
يتم تصنيع قماش السقف نفسه بحبل دائري مقوى أو خرزة على طول حافته.
تنزلق هذه الخرزة إلى قناة Keder.
عملية التثبيت المبسطة هي:
أعمدة السقف الرئيسية حافة مقواة بالقماش ↓ تم إدخالها في ملف Keder ↓ قماش مسحوب على طول السقف المنحني ↓ تم إنشاء توتر مستمر ↓ تم تشكيل سطح أملس للسقف
يسمح هذا النظام بتثبيت الغشاء وشده بكفاءة دون الاعتماد على مئات نقاط التثبيت الفردية.
كيف يحافظ نظام كيدر على قوة نسيج السقف؟
الميزة الرئيسية لنظام Keder هي التحكم في التوتر.
يتم تثبيت الحافة المعززة للنسيج في قذف الألومنيوم.
نظرًا لأن البثق يحتوي على فتحة على طول المظهر الجانبي، فيمكن سحب القماش من أحد جانبي السقف المنحني نحو الجانب الآخر.
عندما يتم شد القماش:
تتم إزالة التجاعيد.
يصبح الغشاء سلسا.
يتم تقليل حركة الرياح.
يتحسن تصريف المياه.
هذا هو السبب في أن الأسقف المؤقتة الاحترافية لا تضع القماش فوق الإطار فحسب.
تم تصميم هيكل القماش والألومنيوم كنظام واحد متكامل.
ما أهمية الحساب الدقيق لعرض القماش؟
من سوء الفهم الشائع أن قماش السقف يكون ببساطة أكبر قليلاً ويتم تشديده أثناء التثبيت.
في الواقع، يجب حساب أبعاد القماش بدقة.
يخلق السقف المنحني طول قوس محدد.
يجب أن يتطابق القماش مع هذه الهندسة.
إذا كان القماش كبيرًا جدًا:
المواد الزائدة تبقى فضفاضة.
تظهر التجاعيد.
يمكن جمع الماء.
إذا كان القماش صغيرًا جدًا:
التثبيت يصبح صعبا.
قد يؤدي التوتر المفرط إلى إتلاف الغشاء أو نظام الاتصال.
يسمح حساب النسيج الصحيح للغشاء بالتمدد بالتساوي عبر الهيكل المنحني.
والنتيجة هي:
مظهر سلس.
التوتر مستقر.
مقاومة أفضل للطقس.
لماذا تعتبر الأسطح المنحنية أفضل لهندسة الأحداث المؤقتة؟
يوفر نظام السقف المنحني العديد من الفوائد المشتركة.
عنصر
الوظيفة الهندسية
إطار منحني من الألومنيوم
دعم هيكلي خفيف الوزن
دعم الشوكة الفولاذية
نقل الأحمال المركزة
كيدر للبثق
اتصال آمن بالنسيج
غشاء PVC
حماية الطقس
الهندسة المنحنية
تحسين الصلابة والصرف
اتصالات انسحب
تركيب وحدات
نجاح النظام يأتي من التفاعل بين كل مكون.
لا توجد مادة واحدة تخلق الأداء النهائي.
تم تصميم السقف كنظام إنتاج كامل
يجب أن يدعم سقف الحفلة الحديث أكثر من مجرد الحماية من الطقس.
كما يوفر البنية التحتية ل:
أنظمة الإضاءة.
تعليق مكبر الصوت.
نقاط تزوير.
كابلات السلامة.
معدات الإنتاج.
يجب مراعاة ارتفاع السقف والقوة الهيكلية وتفاصيل الاتصال معًا.
تم شرح هذا المبدأ أيضًا في لماذا السقف أعلى من شاشة LED؟ حيث تتم مناقشة العلاقة بين هياكل السقف ومعدات الإنتاج.
دروس هندسية من نظام السقف هذا
يمكن تعلم العديد من المبادئ المهمة من هذا التصميم.
1. الأشكال المنحنية عملية وليست زخرفية
يعمل الشكل القوسي على تحسين الكفاءة الهيكلية والصرف وتوتر النسيج.
2. يجب أن يتوافق اختيار المواد مع المتطلبات الهيكلية
الصلب يوفر القوة.
يوفر الألومنيوم أداءً خفيف الوزن.
يوفر النسيج الحماية من الطقس.
كل مادة لها دور محدد.
3. هندسة النسيج لا تقل أهمية عن الهندسة الإنشائية
يعمل غشاء السقف بشكل صحيح فقط عندما:
هندسة الإطار صحيحة.
ملف تعريف Keder دقيق.
يتم حساب أبعاد النسيج بشكل صحيح.
4. تتطلب الهياكل المؤقتة تفكيرًا معياريًا
تعتبر إطارات الألمنيوم المثبتة بمسامير والمكونات القابلة للاستبدال وطرق التثبيت الفعالة ضرورية لأنظمة الأحداث السياحية.
خاتمة
إن السقف المنحني المستخدم في مسارح الحفلات الموسيقية الحديثة ليس مجرد ميزة تصميمية مرئية.
إنه نظام مصمم بعناية ويجمع بين:
هياكل دعم الصلب.
إطارات منحنية من الألومنيوم.
لمحات البثق Keder.
أغشية السقف البلاستيكية.
أنظمة الرفع الهيدروليكية.
خلال مشروع مهرجان الموسيقى لمهرجان قوانغتشو بيرل بير، أظهر السقف المنحني المصنوع من الألومنيوم كيف توازن هندسة الأحداث المؤقتة بين القوة والوزن والحماية من الطقس وكفاءة التركيب.
خفض إطار الألومنيوم الوزن الهيكلي.
تدعم الشوكة الفولاذية الأحمال المنقولة بأمان.
خلق نظام Keder توترًا مستمرًا للنسيج.
أدت الهندسة المنحنية إلى تحسين الصرف والأداء الهيكلي.
وبالتالي فإن السقف الموسيقي الناجح لا يتم إنشاؤه بواسطة مكون واحد، ولكن من خلال التعاون الدقيق بين الهيكل والمواد وتكنولوجيا الاتصال.
