3814-BS350 تصميم تروس ألومنيوم دائري قياسي متصل بمسامير للإضاءة وهياكل السقف الخارجية
مرجع ملف الرسم
مؤشر الرسم
مؤشر الرسم
إعدادات
طول
3767

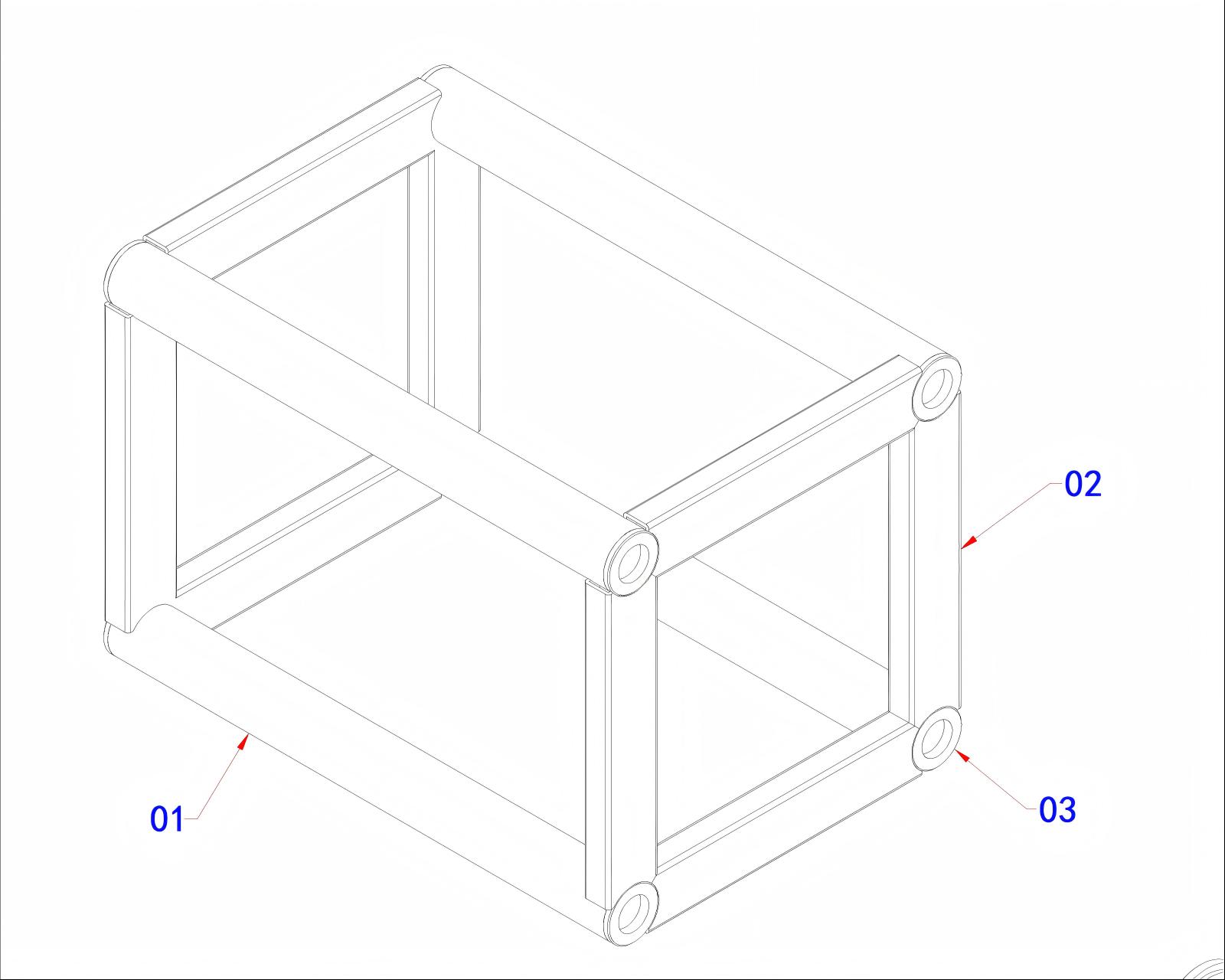

القسم القياسي BS350
0.15 م
3814
القسم القياسي BS350
0.364 م
3814
القسم القياسي BS350
1.136 م
3814

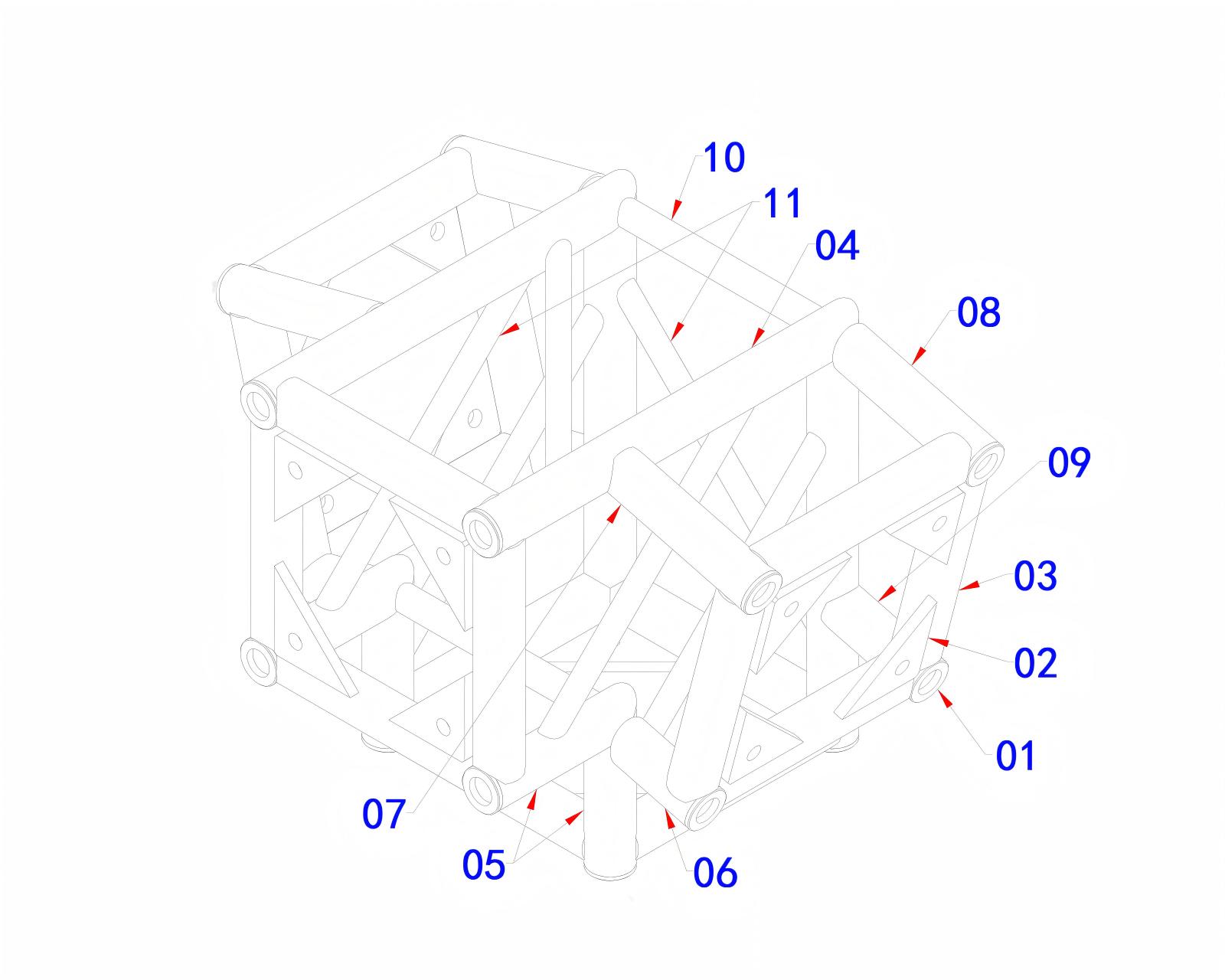

قسم التوصيل العلوي BS350 (أمامي وخلفي)
موصل خاص
3814

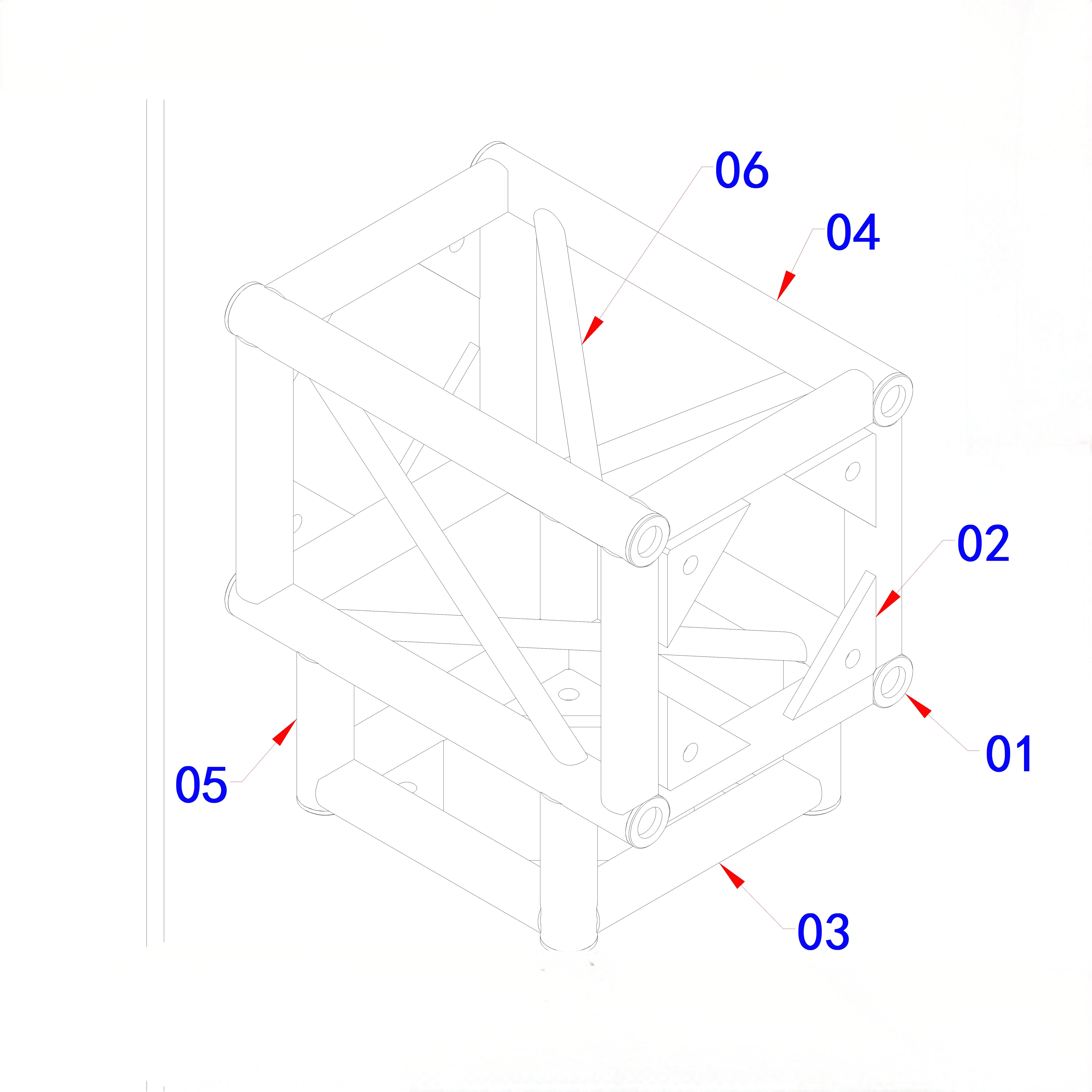

BS350 قسم التوصيل العلوي (الأوسط)
موصل خاص
معلومات الرسم
غرض
تفاصيل
مؤشر الرسم
3767 / 3814
سلسلة الرسم
BS350 تروس ألومنيوم متصلة بأنبوب دائري
نوع الهيكل
مكون تروس الألومنيوم القياسي
طلب
تروس الإضاءة / تروس السقف الخارجي / الهيكل الزخرفي / الدعم الميكانيكي
المقطع العرضي
العرض 350 ملم × الارتفاع 350 ملم
الأنبوب الرئيسي
أنبوب دائري من الألومنيوم مقاس 50 مم
طول
0.15 م - 1.136 م (التكوينات القياسية)
بيئة
تطبيق داخلي وخارجي
مادة
سبيكة الألومنيوم
نظام الاتصال
اتصال بولت
نوع الرسم
رسم 2D CAD
الغرض من التصميم
المكونات الهيكلية لهياكل الإضاءة وأنظمة المعارض وأنظمة تروس السقف الخارجية
3767-BS350 تصميم تروس الترباس القياسي للإضاءة وهياكل السقف
مقدمة
يقدم أرشيف الرسم هذا نظام الجمالون المصنوع من الألومنيوم المتصل بأنبوب دائري قياسي BS350 والمصمم للتطبيقات الهيكلية الداخلية والخارجية.
تتبنى سلسلة BS350 قسم تروس مربع مقاس 350 مم × 350 مم مع الحبال الرئيسية لأنبوب دائري من الألومنيوم مقاس 50 مم . بالمقارنة مع أنظمة الجمالون الأصغر، يوفر المقطع العرضي الأكبر صلابة هيكلية محسنة وقدرة على توزيع الحمل، مما يجعله مناسبًا للتطبيقات التي تتطلب استقرارًا أعلى.
تشتمل سلسلة الرسم على أقسام قصيرة قياسية ومكونات اتصال وهياكل موصلات علوية خاصة، والتي يمكن دمجها في أنظمة تروس الإضاءة الكاملة وهياكل تروس السقف الخارجية وأطر الأحداث المخصصة.
نظرة عامة على التصميم الإنشائي
يتكون الجمالون الألومنيوم المتصل بمسامير BS350 من:
الحبال الرئيسية لأنبوب دائري من الألومنيوم مقاس 50 مم؛
أعضاء تقوية قطرية من الألومنيوم؛
لوحات نهاية الألومنيوم.
وصلات متصلة بالترباس
مكونات الاتصال العلوي الخاصة.
يسمح تصميم اتصال الترباس المعياري بما يلي:
سهولة النقل.
التجميع والتفكيك السريع؛
الهياكل القابلة لإعادة الاستخدام؛
تكوين مرن
حلول هيكلية مخصصة.
يعتبر نظام BS350 مناسبًا بشكل خاص للمشاريع التي تتطلب التوازن بين البناء خفيف الوزن والأداء الهيكلي.
تكوين الرسم المتاح
تروس ألومنيوم قياسية متصلة بمسامير BS350
مؤشر الرسم
الطول / التكوين
المقطع العرضي
الأنبوب الرئيسي
اتصال
3767
0.15 م
350 مم × 350 مم
أنبوب دائري من الألومنيوم مقاس 50 مم
اتصال بولت
3814
0.364 م
350 مم × 350 مم
أنبوب دائري من الألومنيوم مقاس 50 مم
اتصال بولت
3814
1.136 م
350 مم × 350 مم
أنبوب دائري من الألومنيوم مقاس 50 مم
اتصال بولت
3814
قسم التوصيل العلوي (الأمامي والخلفي)
350 مم × 350 مم
أنبوب دائري من الألومنيوم مقاس 50 مم
اتصال بولت
3814
قسم التوصيل العلوي (الأوسط)
350 مم × 350 مم
أنبوب دائري من الألومنيوم مقاس 50 مم
اتصال بولت
طلب
تم تصميم الجمالون الملولب المصنوع من الألومنيوم BS350 لمختلف التطبيقات الهيكلية، بما في ذلك:
أنظمة تروس الإضاءة
تستخدم ل:
هياكل إضاءة الحفلات الموسيقية؛
إطارات إضاءة الحدث؛
هياكل المسرح الداخلي؛
أنظمة إضاءة المعارض.
هياكل تروس السقف الخارجية
يمكن استخدام نظام BS350 كمكونات هيكلية من أجل:
أنظمة سقف الحدث في الهواء الطلق.
هياكل المظلة المؤقتة.
هياكل المهرجان؛
هياكل سقف المعرض.
بالنسبة لهياكل السقف الخارجية، يجب أن يأخذ التصميم النهائي في الاعتبار ما يلي:
يتم استخدام الجمالون الألومنيوم BS350 بشكل رئيسي في هياكل الإضاءة ودعامات السقف الخارجية وأطر المعارض وهياكل الدعم الميكانيكية.
2. ما هو حجم الجمالون BS350؟
يحتوي الجمالون BS350 على مقطع عرضي مربع يبلغ 350 مم × 350 مم مع الحبال الرئيسية لأنبوب دائري من الألومنيوم مقاس 50 مم.
3. ما هو الفرق بين الجمالون BS300 وBS350؟
والفرق الرئيسي هو حجم المقطع العرضي.
يتمتع BS350 بهيكل أكبر 350 مم × 350 مم مقارنة بهيكل BS300 300 مم × 300 مم، مما يوفر صلابة محسنة وملاءمة للتطبيقات الهيكلية الأكبر.
4. هل يمكن استخدام الجمالون BS350 لهياكل السقف الخارجية؟
نعم. يمكن استخدام BS350 كأحد مكونات أنظمة الجمالون السقفية الخارجية. ومع ذلك، يجب تصميم الهيكل الكامل وفقًا للامتداد وظروف الرياح ومواد السقف وطريقة الدعم.
5. هل يمكن تخصيص طول الجمالون BS350؟
نعم. تتوفر الأطوال القياسية، في حين يمكن تصنيع الأطوال والتكوينات المخصصة وفقًا لمتطلبات المشروع.
إشعار التصميم
تمثل الرسومات الموضحة في هذا الأرشيف قدرة تصميم الجمالون الألومنيوم القياسية BS350 المتصلة بمسامير من Dragon Stage.
يجب تقييم التطبيق الهيكلي الفعلي وفقًا لمتطلبات المشروع وظروف التحميل وبيئة التثبيت ومتطلبات السلامة المعمول بها.
يمكن تخصيص نظام BS350 لمختلف التطبيقات الهيكلية للفعاليات والمعارض والتطبيقات الخارجية.
