نظام تروس سقف الإضاءة الاحترافي من الألومنيوم مقاس 18x8x8m مع أجنحة جانبية
وصف قصير

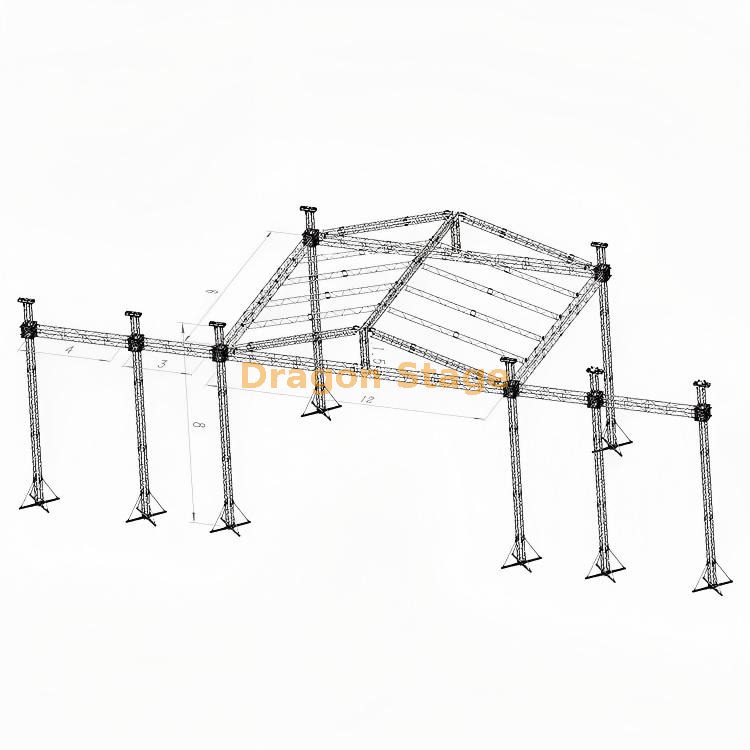

نظام DragonStage 18x8x8m الاحترافي من الألومنيوم لسقف تروس الإضاءة عبارة عن هيكل وحدات كبير للحدث الخارجي مصمم للحفلات الموسيقية والمهرجانات وتطبيقات الإنتاج المباشر. يمتد إطار السقف الرئيسي بحوالي 18 مترًا عرضًا × 8 مترًا عمقًا × 8 مترًا ارتفاعًا ، باستخدام عوارض رئيسية CS500×600 , وأبراج الرفع CS389×389 ، وسقف مائل مصنوع من دعامات السقف وتروس السلم CS289×289. يتم أيضًا تضمين هياكل الأجنحة الجانبية للصوت المساعد أو مصابيح LED أو معدات الإنتاج وفقًا للتخطيط النهائي للمشروع.
يعد نظام تروس سقف الإضاءة المصنوع من الألومنيوم مقاس 18 م × 8 م حلاً هيكليًا متميزًا مصممًا لأعمال الحفلات الموسيقية الرئيسية وبيئات المهرجانات واسعة النطاق. يصل عرض هذا النظام إلى 12,000 مم عبر الامتداد الرئيسي وارتفاع عمودي يبلغ 8,000 مم ، ويوفر بيئة تجهيز شاملة وعالية السعة للإضاءة المعقدة وشاشات LED الضخمة ومصفوفات الصوت الاحترافية.

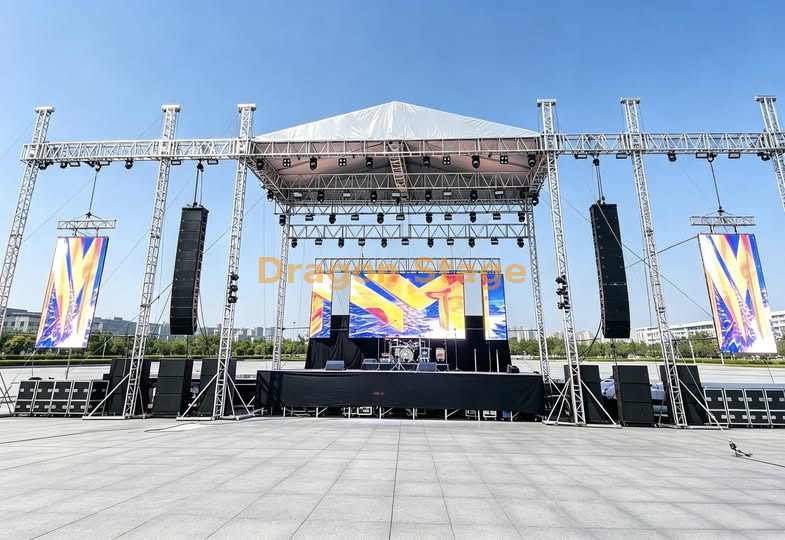

تم تصميم نظام DragonStage 18x8x8m الاحترافي من الألومنيوم لسقف تروس الإضاءة لإنتاج الأحداث المؤقتة الكبيرة التي تتطلب منطقة أداء واسعة مغطاة مع مواقع مخصصة للإضاءة والصوت وLED ومعدات الإنتاج الأخرى.
يتكون مستطيل السقف الأساسي من عوارض أمامية بطول 18 مترًا وعوارض جانبية بطول 8 أمتار باستخدام دعامات ألمنيوم مربعة الشكل CS500×600 . أربعة أبراج دعم أرضية CS389×389 تحمل وترفع هيكل السقف الرئيسي من خلال كتل الأكمام، والقواعد، والأقسام العلوية، والرافعات اليدوية، والأقسام المفصلية، ورافعات الألياف، والركائز. مرحلة التنين
بالنسبة للعملاء الذين يقارنون أنظمة أسقف الأحداث الكبيرة الأخرى، راجع نظام تروس السقف ونظام تروس السقف النموذجي على شكل حرف A.
وزن التعبئة: 3380 كجم
حجم التعبئة: 40CBM
| غرض |
| المواصفات (الجمالون squre) | كتي |
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) |
| 18.00 م شعاع (مقدمة) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS500 × 600 | 12pcs |
| 2.00 م | 50 × 3.0 | CS500 × 600 | 0pcs |
| 1.00 م | 50 × 3.0 | CS500 × 600 | 0pcs |
| 8.00 م شعاع (الجانب) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS500 × 600 | 4pcs |
| 2.00 م | 50 × 3.0 | CS500 × 600 | 2pcs |
| 1.00 م | 50 × 3.0 | CS500 × 600 | 0pcs |
| 7.00 م دعامة | 4 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 م | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 م | 50 × 3.0 | CS389 × 389 | 4pcs |
| شعاع مكعب | 6 وجوه | CS500 × 600 | 0pcs |
| برج الإطار | كتلة الأكمام الحنفية م | 4pcs |
| قاعدة الصلب م | 4pcs |
| الجزء العلوي م | 4pcs |
| الرافعة اليدوية ، BA05 2TONS | 4pcs |
| قسم المفصلات الحنفية ، ارتفاع 1M | 4pcs |
| الألياف حبال ، BA04،2 طن 3M | 4pcs |
| طويلة outrigger | 16pcs |
| غرض |
| المواصفات (الجمالون squre) | كتي |
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) |
| عمود السقف | 2 مجموعات | 1.80 م | 50 × 3.0 | CS289 × 289 | 2pcs |
| 8.00 م شعاع أعلى | 1 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 2pcs |
| 2.00 م | 50 × 3.0 | CS289 × 289 | 1pcs |
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| 9.20 م شعاع مائل | 4 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 8pcs |
| 2.00 م | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.20 م | 50 × 3.0 | CS289 × 289 | 4pcs |
| 9.20 م الجمالون سلم | 6 مجموعات | 3.00 م | 50 × 3.0 | CL30،289*50 | 12pcs |
| 2.00 م | 50 × 3.0 | CL30،289*50 | 6pcs |
| 1.20 م | 50 × 3.0 | CL30،289*50 | 6pcs |
| مكونات السقف | 4 | سقف كونر 4 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 2pcs |
| 5 | سقف كونر 5 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 0pcs |
| 1 | قم بتوصيل اللوحة بالمشبك | CS289 × 289 | 2pcs |
| مشبك واحد | 12pcs |
| مشبك مزدوج | 8pcs |
| مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص. | 266.96 | 1pcs |
| غرض |
| المواصفات (الجمالون squre) | كتي |
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) |
| 4.00 م أجنحة شعاع | 4 مجموعات | 3.00 م | 50 × 3.0 | CS500 × 600 | 4pcs |
| 2.00 م | 50 × 3.0 | CS500 × 600 | 0pcs |
| 1.00 م | 50 × 3.0 | CS500 × 600 | 4pcs |
| عمود 7.00 م أجنحة | 4 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 م | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 م | 50 × 3.0 | CS389 × 389 | 4pcs |
| برج الأجنحة | كتلة الأكمام الحنفية م | 4pcs |
| قاعدة الصلب م | 4pcs |
| الجزء العلوي م | 4pcs |
| الرافعة اليدوية ، BA05 2TONS | 4pcs |
| قسم المفصلات الحنفية ، ارتفاع 1M | 4pcs |
| الألياف حبال ، BA04،2 طن 3M | 4pcs |
| طويلة outrigger | 16pcs |
| ملحق الجمالون |
| مقرن مخروطي و Safrty Clip & PIN | مجموعة
كاملة |
الميزات الرئيسية
تقريبا. هيكل الحدث الرئيسي 18 م × 8 م × 8 م
نظام الشعاع الرئيسي الكبير CS500×600
أربعة أبراج رفع للدعم الأرضي CS389×389
أربع رافعات يدوية حمولة 2 طن للسقف الرئيسي
إطار A/ سقف مائل
إطار السقف CS289×289
أعضاء سقف سلم CL30
مظلة سقف PVC
هياكل دعم جانبية منفصلة
أبراج رفع الجناح الإضافية والرافعات
بناء الجمالون الألومنيوم وحدات
مصممة لتجميع وتفكيك الأحداث المتكررة
قابلة للتخصيص وفقا لمتطلبات الإنتاج
التطبيقات النموذجية
معلومات التعبئة
تسرد صفحة المنتج الحالية ما يلي:
تعتبر هذه القيم مفيدة للتخطيط المبكر للشحن، على الرغم من أنه لا يزال يتعين تأكيد بيانات التعبئة النهائية مقابل التكوين النهائي المطلوب.
ملاحظة منصة المرحلة
تحدد قائمة مكونات الصنف المنشورة حاليًا دعامات السقف، وهياكل الجناح، وأنظمة الرفع، والمظلة، والملحقات ، ولكنها لا توفر BOQ مطابقة مؤكدة لمنصة المسرح.
لذلك، يجب ألا تشير صفحة المنتج هذه تلقائيًا إلى تضمين سطح المسرح.
إذا كان النظام الأساسي مطلوبًا، فيمكن تكوين مرحلة المطابقة بشكل منفصل وفقًا لما يلي:
عرض المرحلة
عمق المرحلة
ارتفاع المرحلة
كمية الدرج
الدرابزين
متطلبات الوصول
راجع منصة المرحلة للأنظمة ذات الصلة.
منطق التثبيت
نظرًا لأن هذا هيكل سقف مدعوم من الأرض، فيمكن تجميع شبكة السقف الرئيسية عند مستوى عمل أقل قبل رفعها على طول الأبراج باستخدام نظام الرفع.
للحصول على منهجية التجميع العامة بدلاً من تعليمات التركيب الخاصة بالمشروع، راجع منهجية التثبيت لأنظمة المرحلة المعيارية والجمالون والسقالات.
ملاحظة فنية هامة
تؤكد صفحة المنتج الحالية الأبعاد المادية وأنواع الجمالون وكميات المكونات والرافعات اليدوية وهياكل الأجنحة ومظلة السقف.
لا يحدد قيمة عالمية لـ:
تستخدم الصفحة الأصلية حاليًا عبارات مثل 'سعة التحميل الهيكلية للخدمة الشاقة' ولكن بدون جدول أحمال منشور أو حساب مشروع، لا ينبغي استخدام هذه الصياغة كاستنتاج رقمي أو هندسي. مرحلة التنين
لمعرفة هذا التمييز، راجع معايير السلامة والقيود الهندسية.
التعليمات
ما هو الحجم الإجمالي لنظام الجمالون السقف هذا؟
يبلغ عرض الهيكل الرئيسي حوالي 18 مترًا × عمق 8 مترًا × ارتفاع 8 مترًا.
ما الجمالون المستخدم للكمرات الرئيسية بطول 18 مترًا؟
تستخدم العوارض الأمامية الرئيسية دعامات مربعة من الألومنيوم CS500×600 مع أنابيب رئيسية مقاس 50×3.0 مم . Dragon Stage
ما الجمالون المستخدم للأبراج؟
تستخدم الأبراج الرئيسية والأبراج المجنحة دعامات مربعة من الألومنيوم CS389×389 . Dragon Stage
ما الجمالون المستخدم للسقف؟
يستخدم السقف المائل دعامات مربعة CS289 × 289 مع دعامات سلم CL30 . Dragon Stage
كم عدد أبراج الرفع الرئيسية المتضمنة؟
يستخدم السقف الرئيسي 4 أبراج رفع.
ما هو عدد الرافعات اليدوية المضمنة للسقف الرئيسي؟
يشتمل السقف الرئيسي على 4 رافعات يدوية سعة 2 طن . Dragon Stage
هل يشمل النظام أجنحة جانبية؟
نعم. يتضمن التكوين الحالي هياكل أجنحة جانبية منفصلة باستخدام عوارض CS500×600 بطول 4 أمتار وأبراج CS389×389. مرحلة التنين
هل لكل جناح نظام رفع خاص به؟
نعم. تحتوي هياكل الجناح على كتل الأكمام، والقواعد، والأقسام العلوية، والرافعات اليدوية، والأقسام المفصلية، والرافعات الليفية، والركائز الخاصة بها. مرحلة التنين
هل مظلة السقف متضمنة؟
نعم. تشتمل قائمة مكونات الصنف الحالية على مظلة سقف من مادة PVC، مع إدراج اللون الأزرق باعتباره اللون القياسي والتخصيص المتاح. مرحلة التنين
هل منصة المسرح متضمنة؟
لا تتضمن قائمة مكونات الصنف المنشورة حاليًا بشكل واضح نظام منصة المسرح، لذا يجب تأكيدها بشكل منفصل.
هل يمكن تركيب مصفوفات خطية أو شاشات LED على الأجنحة؟
يمكن استخدام هياكل الأجنحة كمواضع دعم إضافية، ولكن يجب تأكيد وزن المعدات الفعلي ونقاط التعليق والتكوين المسموح به وفقًا للمشروع.
هل يمكن تخصيص الحجم؟
نعم. يمكن تخصيص العرض والعمق والارتفاع وحجم الجناح وهندسة السقف وتخطيط الإنتاج الكامل.
ما هي المعلومات التي تحتاجها للاقتباس؟
يرجى تقديم أبعاد السقف المطلوبة، وموقع الحدث، وطراز مكبر الصوت وكميته، وحجم شاشة LED ووزنها، ومعدات الإضاءة، والاستخدام الداخلي والخارجي، ومتطلبات المظلة، وما إذا كانت هناك حاجة إلى منصة مسرح.
لماذا تختار DragonStage
توفر DragonStage مكونات تروس الإضاءة الفردية بالإضافة إلى أنظمة تروس السقف الكبيرة الكاملة .
بالنسبة لمشروع بهذا الحجم، فإن السؤال العملي ليس فقط 'ما هو حجم السقف؟'
يجب التعامل مع امتداد السقف وارتفاع البرج وتكوين الجناح ونظام الصوت وشاشات LED وتصميم الإضاءة والمظلة وبيئة التثبيت ومنصة المسرح كنظام واحد منسق لإنتاج الأحداث.
CTA الناعمة
للحصول على الاقتباس، الرجاء ارسال لنا:
عرض السقف المطلوب × العمق × الارتفاع
موقع الحدث
استخدام داخلي أو خارجي
نموذج مجموعة الخط والكمية
أبعاد ووزن شاشة LED
كمية تركيبات الإضاءة والوزن التقريبي
متطلبات المظلة
متطلبات منصة المرحلة
تكوين الجناح المفضل
يمكننا بعد ذلك تأكيد مجموعة الجمالون المناسبة وقائمة المكونات.
