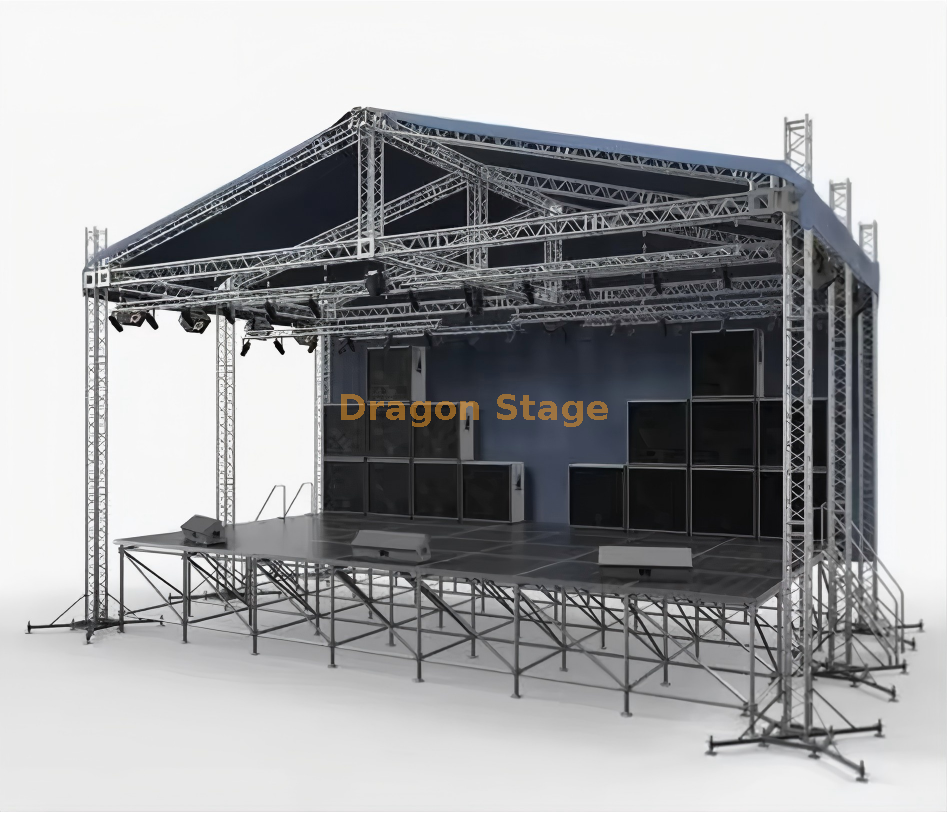

تروس السقف الخارجي لإضاءة الشعاع وآلة المسرح Eventos فنزويلا

5 0 مراجعات

يمكن تغيير 14x12x8m إلى 10x10x8m

السعر: ￥ 93470 - 106910


حجم:	شعاع 400x400 عمود 300x300 شعاع 500x600 عمود 350x350
توافر الحالة:



رسالتك

المنتج العلامة التجارية:
Dragon Stage

وصف المنتج

تعبئة الوزن: 2600 كجم

حجم التعبئة: 25CBM

غرض		المواصفات (الجمالون squre)			كتي
		طول	الأنبوب الرئيسي (مم)	الحجم (مم)
14.00 م شعاع (مقدمة)	3 مجموعات	3.00 م	50 × 3.0	BS400 × 400	12pcs
		2.00 م	50 × 3.0	BS400 × 400	3pcs
		1.00 م	50 × 3.0	BS400 × 400	0pcs
12.00 م شعاع (الجانب)	2 مجموعات	3.00 م	50 × 3.0	BS400 × 400	8pcs
		2.00 م	50 × 3.0	BS400 × 400	0pcs
		1.00 م	50 × 3.0	BS400 × 400	0pcs
7.00 م دعامة	6 مجموعات	3.00 م	50 × 3.0	BS300 × 300	12pcs
		2.00 م	50 × 3.0	BS300 × 300	0pcs
		1.00 م	50 × 3.0	BS300 × 300	6pcs
شعاع مكعب	Cube 400x400				0pcs
برج الإطار	بلوك جمال الأكمام				6pcs
	قاعدة الصلب s				6pcs
	الجزء العلوي من القسم				6pcs
	الرافعة اليدوية ، BA05 2TONS				6pcs
	قسم المفصلات الحنفية ، ارتفاع 1M				6pcs
	الألياف حبال ، BA04،2 طن 3M				6pcs
	طويلة outrigger				24pcs
غرض		المواصفات (الجمالون squre)			كتي
		طول	الأنبوب الرئيسي (مم)	الحجم (مم)
عمود السقف	3 مجموعات	1.40 م	50 × 3.0	BS300 × 300	3pcs
12.00 م شعاع أعلى	1 مجموعات	3.00 م	50 × 3.0	BS300 × 300	4pcs
		2.00 م	50 × 3.0	BS300 × 300	0pcs
		1.00 م	50 × 3.0	BS300 × 300	0pcs
7.20 م شعاع مائل	6 مجموعات	3.00 م	50 × 3.0	BS300 × 300	6pcs
		2.00 م	50 × 3.0	BS300 × 300	6pcs
		2.20 م	50 × 3.0	BS300 × 300	6pcs
7.20 م الجمالون سلم	8 مجموعات	3.00 م	50 × 3.0	BL30،300*50	8pcs
		2.00 م	50 × 3.0	BL30،300*50	8pcs
		2.20 م	50 × 3.0	BL30،300*50	8pcs
مكونات السقف		سقف كونر 4 طرق ، استخدم لتروس شعاع السقف		BS400 × 400	2pcs
		سقف كونر 5 طرق ، استخدم لتروس شعاع السقف		BS400 × 400	1pcs
		قم بتوصيل اللوحة بالمشبك			3pcs
		مشبك واحد			16pcs
		مشبك مزدوج			12pcs
		مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص.		274.96	1pcs
ملحق الجمالون		مقرن مخروطي و Safrty Clip & PIN			مجموعة كاملة

وزن التعبئة: 3100 كجم

حجم التعبئة: 32CBM

غرض		المواصفات (الجمالون squre)			كتي
		طول	الأنبوب الرئيسي (مم)	الحجم (مم)
14.00 م شعاع (مقدمة)	3 مجموعات	3.00 م	50 × 3.0	BS500 × 600	12pcs
		2.00 م	50 × 3.0	BS500 × 600	3pcs
		1.00 م	50 × 3.0	BS500 × 600	0pcs
12.00 م شعاع (الجانب)	2 مجموعات	3.00 م	50 × 3.0	BS500 × 600	8pcs
		2.00 م	50 × 3.0	BS500 × 600	0pcs
		1.00 م	50 × 3.0	BS500 × 600	0pcs
7.00 م دعامة	6 مجموعات	3.00 م	50x3.0	BS350 × 350	12pcs
		2.00 م	50x3.0	BS350 × 350	0pcs
		1.00 م	50x3.0	BS350 × 350	6pcs
شعاع مكعب	Cube 500x600				0pcs
برج الإطار	بلوك جمالس الأكمام م				6pcs
	قاعدة الصلب م				6pcs
	الجزء العلوي م				6pcs
	الرافعة اليدوية ، BA05 2TONS				6pcs
	قسم المفصلات الحنفية ، ارتفاع 1M				6pcs
	الألياف حبال ، BA04،2 طن 3M				6pcs
	طويلة outrigger				24pcs
غرض		المواصفات (الجمالون squre)			كتي
		طول	الأنبوب الرئيسي (مم)	الحجم (مم)
عمود السقف	3 مجموعات	1.40 م	50 × 3.0	BS400 × 400	3pcs
12.00 م شعاع أعلى	1 مجموعات	3.00 م	50 × 3.0	BS400 × 400	4pcs
		2.00 م	50 × 3.0	BS400 × 400	0pcs
		1.00 م	50 × 3.0	BS400 × 400	0pcs
7.20 م شعاع مائل	6 مجموعات	3.00 م	50 × 3.0	BS400 × 400	6pcs
		2.00 م	50 × 3.0	BS400 × 400	6pcs
		2.20 م	50 × 3.0	BS400 × 400	6pcs
7.20 م الجمالون سلم	8 مجموعات	3.00 م	50 × 3.0	BL30،300*50	8pcs
		2.00 م	50 × 3.0	BL30،300*50	8pcs
		2.20 م	50 × 3.0	BL30،300*50	8pcs
مكونات السقف		سقف كونر 4 طرق ، استخدم لتروس شعاع السقف		BS400 × 400	2pcs
		سقف كونر 5 طرق ، استخدم لتروس شعاع السقف		BS400 × 400	1pcs
		قم بتوصيل اللوحة بالمشبك			3pcs
		مشبك واحد			16pcs
		مشبك مزدوج			12pcs
		مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص.		274.96	1pcs

تروس سقف خارجية شديدة التحمل لأضواء الشعاع والإنتاج المسرحي

1. مقدمة

تتطلب الأحداث الخارجية واسعة النطاق، وخاصة في المناخات الصعبة مثل فنزويلا، أكثر من مجرد إطار؛ فهي تتطلب حلاً هندسيًا قويًا يتحدى الطقس. تم تصميم تروس السقف الخارجي لأضواء الشعاع والمسرح (Machine Eventos) من DragonStage لتوفير قدرة تجهيز علوية هائلة لأضواء الشعاع شديدة التحمل والتركيبات الآلية. يوفر هذا النظام الذي تبلغ أبعاده 12 × 10 مترًا الارتفاع الهيكلي والاستقرار اللازمين لإضاءة الحفلات الاحترافية، مما يضمن أن الحزم عالية الكثافة تتمتع بالخلوص الرأسي المطلوب لتحقيق أقصى قدر من التأثير البصري. تم تصميم هذا الهيكل لتحقيق الموثوقية وفقًا لتقليد 'Machine Eventos'، وهو الخيار المفضل للمنظمين الذين يرفضون التنازل عن السلامة أو قيمة الإنتاج.

2. التحديات والحلول

غالبًا ما يعاني محترفو الفعاليات من قيود وزن الجمالونات القياسية عند نشر مصابيح شعاعية حديثة وثقيلة ورؤوس متحركة LED. يتمثل التحدي الأساسي في إدارة الانحراف المركزي الذي يحدث بعرض 12 مترًا. يحل DragonStage هذه المشكلة من خلال استخدام دعامات مربعة عالية الكثافة مقاس 290 مم أو 390 مم والتي تحافظ على شكل مسطح وصلب حتى في ظل أحمال الوزن الكبيرة. علاوة على ذلك، في المناطق المعرضة لهطول الأمطار الاستوائية المفاجئة أو الرياح العاتية، يمكن أن يؤدي تجمع المياه على السطح إلى فشل هيكلي. يتميز حلنا بتصميم سقف مائل مع مادة PVC المشدودة التي تسهل جريان المياه بشكل فوري، بالإضافة إلى قواعد برجية وأذرع امتداد للخدمة الشاقة تضمن بقاء الهيكل راسخًا ومستويًا على تضاريس متنوعة.

3. الميزات والفوائد الرئيسية

تم تصنيع نظام 'Machine Eventos' من الألومنيوم 6082-T6، وهو أعلى معيار للهياكل المؤقتة الحاملة للأوزان، مما يوفر مقاومة استثنائية لكل من الضغط المادي والتآكل البيئي (المصدر: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ). وهذا يضمن بقاء المنصة استثمارًا آمنًا وطويل الأجل لشركات التأجير وأصحاب الأماكن على حدٍ سواء.

يستخدم النظام كتلة الأكمام المتطورة وترتيب البرج المفصلي. يسمح ذلك بتجميع شبكة السقف بأكملها عند ارتفاع الخصر، حيث يمكن للفنيين تركيب الأضواء والكابلات بأمان، قبل رفعها إلى ارتفاع العمل النهائي عبر رافعات السلسلة اليدوية أو الكهربائية. وفقًا لإرشادات هيئة التثبيت، فإن استخدام كتل الأكمام يقلل بشكل كبير من خطر فشل البرج من خلال توزيع القوى الرأسية بشكل أكثر توازناً (المصدر: https://www.lsionline.com ).

لاستكمال المنصة العلوية، تم تصميم هذا النظام لتحقيق التكامل السلس مع منصات المسرح المعيارية المصنوعة من الألومنيوم. توفر هذه المنصات سطحًا عالي الاحتكاك ومقاوم للماء يدعم الحركة الديناميكية لفناني الأداء وآلات المسرح الثقيلة (المصدر: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).

4. قسم الأسئلة الشائعة

س: ما هي أقصى سرعة للرياح يمكن أن يتحملها نظام السقف هذا؟ ج: عندما يتم توصيل الأسلاك والصابورة بشكل صحيح، يتم تصميم النظام لتحمل رياح تصل سرعتها إلى 60-70 كم/ساعة، على الرغم من أنه يجب إزالة المظلة في حالة توقع رياح أعلى.

س: هل يمكنني استخدام هذا لتعليق مكبرات الصوت ذات المصفوفة الخطية؟ ج: نعم. من خلال إضافة أجنحة ناتئة اختيارية إلى الأبراج الجانبية، يمكن للهيكل أن يدعم كلاً من شبكة الإضاءة ومصفوفات الصوت.

س: هل المظلة البلاستيكية مقاومة للحريق؟ ج: بالتأكيد. المظلة مصنوعة من مادة PVC بوزن 850 جم/م2 وهي مقاومة للماء ومحمية من الأشعة فوق البنفسجية وتلبي معايير السلامة من الحرائق الدولية B1/M2.

س: ما نوع الاتصالات التي يستخدمها هذا النظام؟ ج: يستخدم هذا الطراز قارنات مخروطية عالية الدقة (حنفيات) للتجميع السريع والمقاوم للاهتزاز، مما يجعله مثاليًا للإعدادات المتكررة المطلوبة أثناء التجول.

5. دعوة قوية للعمل (CTA)

قم بتمكين حدثك القادم باستخدام منصة هيكلية مصممة للمسرح العالمي. اتصل بالفريق الهندسي في DragonStage للحصول على تكوين مخصص لنظام تروس السقف الخارجي الخاص بنا. قم بتنزيل المخططات الحاملة والرسومات الفنية الخاصة بنا لترى كيف يمكن لحل 'Machine Eventos' أن يرفع معايير الإنتاج لديك.
