برج الشاشة 10x6x10m برج دعم شاشة Ringlock LED المعياري للحفلات الموسيقية

إن DragonStage SCREEN-TOWER-10x6x10m عبارة عن هيكل مؤقت معياري تم تطويره لدعم شاشات LED الكبيرة في بيئات الحفلات الموسيقية والمهرجانات والأحداث الحية.

أبعاد الهيكل الشاملة المؤكدة هي:

• العرض: 10 م

• العمق: 6 م

• الارتفاع الأمامي: 10 م

• الارتفاع المتوسط: 4 م

• الارتفاع الخلفي: 2 م

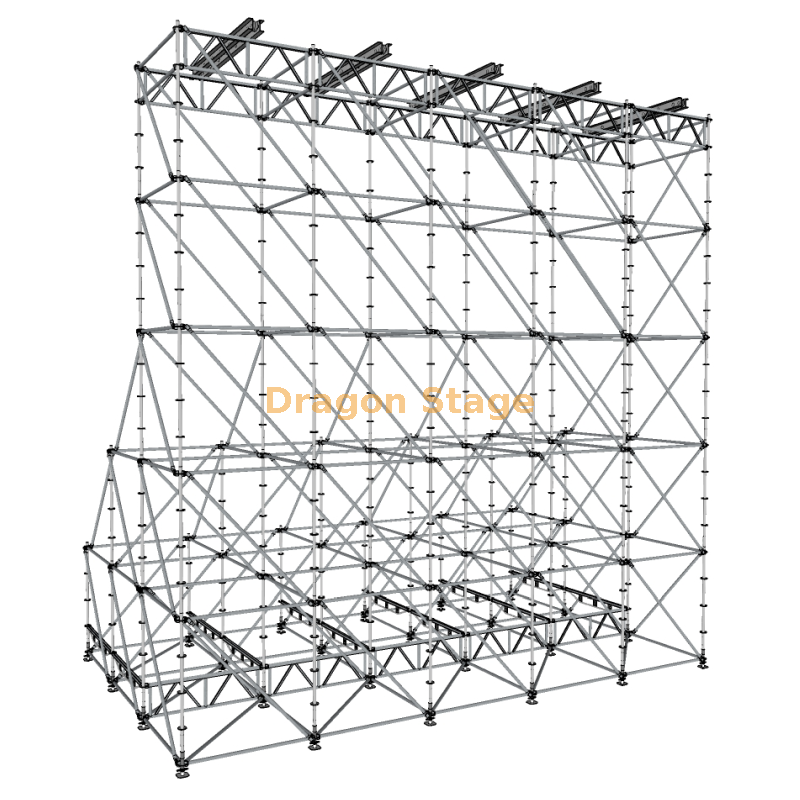

من الرسم المرجعي وقائمة المواد، هذا المنتج عبارة عن برج دعم لشاشة LED متدرجة متعددة الصفوف بدلاً من إطار حائط مسطح بسيط. يوفر الهيكل الأمامي وجه دعم الشاشة الرئيسي، بينما يشكل الهيكل الأوسط والخلفي قاعدة الدعم المتدرجة خلفه.

يكون هذا النوع من الترتيب مفيدًا عندما يحتاج المشروع إلى نظام دعم مؤقت أكثر أهمية لشاشة LED للحفلات الموسيقية.

بالنسبة للأنظمة المعيارية ذات الصلة، يمكنك أيضًا عرض صفحات نظام هيكل Ringlock و LED Stage Truss .

المواصفات الرئيسية

تخطيط الهيكل

هذا المنتج مخصص لتركيب شاشة LED مؤقتة للحفلات الموسيقية.

تم ترتيب الهيكل في ثلاث مناطق متدرجة:

• الصف الأمامي: ارتفاع 10 متر

• الصف الأوسط: ارتفاع 4 م

• الصف الخلفي: ارتفاع 2 متر

ينشئ هذا التكوين المتدرج قاعدة دعم أعمق خلف منطقة شاشة LED.

بالمقارنة مع إطار الدعم الضحل ذو الصف الواحد، فإن المساحة التي تبلغ 10 م × 6 م توفر مساحة أكبر للدعم الهيكلي الخلفي وتخطيط التدعيم. وهذا يجعل المنتج مناسبًا لتركيبات الأحداث المؤقتة ذات الشاشات الكبيرة حيث يحتاج جدار LED إلى هيكل مستقل خاص به.

للحصول على مراجع أوسع لاستخدام الحدث، راجع حدث الحفلة الموسيقية.

نظام عمود وحدات

يتضمن BOQ ما يلي:

• عمود، LR1، L: 2 م - 78 قطعة

تشكل هذه الأعمدة التي يبلغ طولها 2 متر نظام الدعم الرأسي في جميع أنحاء المناطق الأمامية والمتوسطة والخلفية للهيكل.

نظرًا لأن البرج عبارة عن وحدات، يتم إنشاء الارتفاع من خلال الجمع بين أقسام الأعمدة المتكررة بدلاً من استخدام أعمدة ملحومة من قطعة واحدة. وهذا عملي من أجل:

• ينقل

• التثبيت المؤقت

• تفكيك

• تخزين

• تكرار الاستخدام في مشاريع الحدث

نظام الأنابيب الأفقي

تتضمن قائمة المواد ما يلي:

• الأنابيب الأفقية، L: 2 م - 151 قطعة

تربط هذه الأنابيب الأفقية الأعمدة الرأسية عبر الهيكل وتشكل الخلجان المعيارية المتكررة بعرض 10 أمتار وعمق 6 أمتار.

يتم استخدام كمية كبيرة من الأعضاء الأفقية بطول 2 متر لأن الهيكل ليس عريضًا فحسب، بل أيضًا عميقًا ومتعدد الصفوف.

هذه إحدى الخصائص الرئيسية لهياكل الأحداث المعيارية: يمكن تكرار طول العضو القياسي في جميع أنحاء النظام بأكمله.

تستعد قطري

يتضمن BOQ أيضًا:

• أنبوب قطري، LR3، L: 2.44 م - 113 قطعة

يُظهر الرسم تقوية قطرية واسعة النطاق عبر الهيكل الكامل.

تشكل هذه الأعضاء القطرية الإطار الرئيسي الذي يربط النظام الرأسي والأفقي معًا.

تسجل هذه الصفحة ترتيب المكونات الهيكلية المرفقة فقط. ولا يحول هذا إلى تصنيف حمل تم التحقق منه، أو تصنيف الرياح، أو موافقة هندسية .

قواعد قابلة للتعديل

يتضمن نظام الدعم السفلي ما يلي:

• قاعدة قابلة للتعديل، LR4، الارتفاع: 0.25 م - 24 قطعة

وتستخدم هذه القواعد في نقاط الدعم الأرضية للهيكل.

أنها توفر نقاط الاتصال والضبط السفلية للإعداد.

يجب تأكيد حالة الأرض الفعلية، وطريقة التثبيت، وترتيب التسوية، وطريقة الصابورة، ومتطلبات التثبيت وفقًا لموقع المشروع.

الأقواس الفولاذية والعوارض المقطعية

بالإضافة إلى أعضاء الأنابيب المعيارية، يتضمن المنتج أيضًا:

• دعامات فولاذية، الطول: 2 م، الارتفاع: 0.5 م - 27 قطعة

• شعاع مقطع 2.8 م - 5 قطع

يعد هؤلاء الأعضاء جزءًا من ترتيب الدعم الذي تم تكوينه والموضح في الرسم المرجعي.

تساعد الأقواس الفولاذية في تشكيل إطار الدعم السفلي، بينما يتم استخدام عوارض القسم كجزء من التجميع الهيكلي المكوّن لبرج الشاشة هذا.

نظرًا لأن المستخدم قد قدم قائمة المكونات ولكن ليس مذكرة حسابية كاملة للهيكل، فإن هذه الصفحة تحافظ على الوصف عمليًا ولا تقوم بتعيين استنتاجات هندسية غير مدعومة.

تعبئة الوزن: 3500 كجم

حجم التعبئة: 7cbm

فاتورة الكميات

برج شاشة LED مؤقت مخصص

هذا المنتج ليس مسرحًا على السطح وليس حزمة كاملة لمسرح الحفلات الموسيقية.

والغرض الرئيسي منه أكثر تحديدا:

لتوفير برج دعم مؤقت قائم بذاته لشاشة LED للحفلات الموسيقية.

وهذا يعني أنه يمكن استخدامه مع:

• مرحلة رئيسية منفصلة

• سقف المسرح

• أبراج مصفوفة الخط

• هياكل خلف الكواليس

• أنظمة الأحداث المؤقتة الأخرى

دون الحاجة إلى دمج شاشة LED مباشرة في الجمالون المسرحي الرئيسي.

وهذا يجعلها مفيدة للمشاريع التي يحتاج فيها موضع الشاشة إلى التعامل معه كبنية منفصلة.

التطبيقات النموذجية

يمكن استخدام هذا المنتج من أجل:

• دعم شاشة LED للحفلات الموسيقية

• تركيب شاشة LED للمهرجان

• دعم جدار الفيديو على جانب المسرح

• هياكل العرض الخارجية المؤقتة

• هياكل دعم LED للحفل

• أنظمة الدعم المرئي للأحداث المباشرة

• تركيب جدار LED لحدث مستقل

إذا كان المشروع يحتوي على حجم محدد لخزانة LED، أو وزن الشاشة الإجمالي، أو تخطيط الشاشة، فيجب تأكيد هذه التفاصيل قبل عرض الأسعار النهائي.

ما هو مدرج وما لا

يتضمن تكوين المنتج هذا نظام الدعم الهيكلي المؤقت والمكونات الهيكلية المدرجة، بما في ذلك:

• أعمدة

• الأنابيب الأفقية

• الأقواس القطرية

• قواعد قابلة للتعديل

• الأقواس الفولاذية

• عوارض القسم

لا يتم تضمين شاشة LED الفعلية نفسها تلقائيًا ما لم يُذكر ذلك على وجه التحديد في عرض الأسعار.

وبالمثل، يجب التعامل مع خزانات LED، والمعالجات، والكابلات، وتوزيع الطاقة، والملحقات المعلقة، وأعمال التركيب على أنها مدرجة فقط في حالة تأكيدها بشكل منفصل.

تصنيع مخصص

إن SCREEN-TOWER-10x6x10m هو حجم واحد تم تكوينه.

بإمكان DragonStage أيضًا مناقشة هياكل دعم مماثلة في ترتيبات أخرى، مثل:

• عروض مختلفة

• أعماق مختلفة

• ارتفاعات أمامية مختلفة

• تخطيطات دعم متدرجة مختلفة

• هياكل دعم أحادية الصف أو متعددة الصفوف

• تكوينات دعم LED الأخرى الخاصة بالحدث

بالنسبة لمشروع مخصص، فمن الأفضل توفير:

• عرض شاشة LED

• ارتفاع شاشة LED

• حجم خزانة LED

• إجمالي وزن شاشة LED

• استخدام داخلي أو خارجي

• موقع التثبيت

• متطلبات الرسم أو التخطيط المرجعي

ما هي المعلومات المطلوبة للاقتباس؟

للحصول على برج دعم شاشة LED مماثل، يرجى تقديم:

• أبعاد شاشة LED

• حجم خزانة LED

• إجمالي وزن شاشة LED

• عرض الهيكل المطلوب

• ارتفاع الهيكل المطلوب

• استخدام داخلي أو خارجي

• موقع التثبيت

• حالة الموقع

• ما إذا كانت هناك حاجة إلى منصة الصيانة أو الوصول

• رسم المشروع أو الصورة المرجعية

وهذا يجعل الاقتباس أكثر دقة من الاختيار حسب الأبعاد الخارجية فقط.

ملاحظة فنية هامة

تتضمن المعلومات المؤكدة لهذا المنتج ما يلي:

• العرض الإجمالي 10 متر

• عمق إجمالي 6 متر

• ارتفاع أمامي 10 متر

• ارتفاع متوسط ​​4م

• ارتفاع خلفي 2 متر

• 151 قطعة مواسير أفقية 2 متر

• 113 قطعة مواسير قطرية 2.44 م

• 78 قطعة أعمدة، 2 متر

• 24 قطعة قواعد قابلة للتعديل، 0.25 م

• 27 قطعة من الأقواس الفولاذية

• 5 قطع عوارض مقطعية 2.8 م

المعلومات المقدمة لا تؤكد:

• الحد الأقصى لوزن شاشة LED

• مقاومة الرياح

• متطلبات الصابورة

• متطلبات التثبيت

• متطلبات الأساس

• سعة الحمولة المعتمدة

• عامل الأمان

• الموافقة على الكود المحلي

• الموافقة الهندسية

يجب ذكر هذه العناصر فقط بعد المراجعة الخاصة بالمشروع.

كمرجع عام، يمكن للعملاء أيضًا قراءة معايير السلامة والقيود الهندسية ومنهجية التثبيت للأنظمة المعيارية والجمالونات والسقالات.

التعليمات

ما هو الحجم الكلي لبرج الشاشة هذا؟
يبلغ عرض الهيكل العام 10 أمتار , وعمق 6 أمتار ، مع ارتفاع الصف الأمامي 10 أمتار , والصف الأوسط بارتفاع 4 أمتار والصف الخلفي بارتفاع 2 متر.

ما هو هذا المنتج المستخدم بشكل رئيسي؟
يتم استخدامه كهيكل دعم مؤقت لشاشات LED الخاصة بالحفلات الموسيقية أو الأحداث.

هل هذا نظام مرحلة كاملة؟
لا، هذا المنتج عبارة عن هيكل دعم LED مؤقت ، وليس مرحلة كاملة أو نظام سقف.

هل يشمل المنتج شاشة LED؟
لا. تصف الصفحة بنية الدعم والمكونات المدرجة. يجب أن يتم اقتباس شاشة LED نفسها بشكل منفصل ما لم يتم تضمينها على وجه التحديد.

ما هي العناصر الهيكلية الرئيسية؟
الأعضاء الرئيسية هي أعمدة 2 متر، وأنابيب أفقية 2 متر، وأقواس قطرية 2.44 متر، وقواعد قابلة للتعديل، وأقواس فولاذية، وعوارض مقطعية 2.8 متر.

لماذا يتم تدرج الهيكل من الأمام إلى الخلف؟
ينشئ التصميم المتدرج إطار دعم خلفي أعمق خلف واجهة دعم الشاشة الأمامية الرئيسية.

هل يمكن تخصيص الحجم؟
نعم. يمكن تخصيص العرض والعمق والارتفاع وتخطيط الدعم وفقًا لمتطلبات الشاشة وحالة المشروع.

ما الذي يجب علي تقديمه قبل الطلب؟
يرجى تقديم حجم شاشة LED، والوزن الإجمالي، وموقع التثبيت، والاستخدام الداخلي/الخارجي، وأي متطلبات رسم أو تخطيط مرجعية.
