| أحجام: | |
|---|---|
Dragon Stage
تعبئة الوزن: 1900 كجم
حجم التعبئة: 22CBM
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 12.00 م شعاع (مقدمة) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 6pcs | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 2pcs | |||||
| 1.00 م | 50 × 3.0 | CS389 × 389 | 2pcs | |||||
| 10.00 م شعاع (الجانب) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 4pcs | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 4pcs | |||||
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 8.00 م رند | 4 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 8pcs | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 4pcs | |||||
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| شعاع مكعب | Spigot Cube 389x389 | 0pcs | ||||||
| برج الإطار | كتلة الأكمام spigot | 4pcs | ||||||
| قاعدة الصلب s | 4pcs | |||||||
| الجزء العلوي من القسم | 4pcs | |||||||
| الرافعة اليدوية ، BA05 2TONS | 4pcs | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 4pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 4pcs | |||||||
| طويلة outrigger | 16pcs | |||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| عمود السقف | 2 مجموعات | 1.20 م | 50 × 3.0 | CS389 × 389 | 2pcs | |||
| 10.00 م شعاع أعلى | 1 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 2pcs | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 2pcs | |||||
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 6.20 م شعاع مائل | 4 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 4pcs | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 4pcs | |||||
| 1.20 م | 50 × 3.0 | CS389 × 389 | 4pcs | |||||
| 6.20 م الجمالون سلم | 8 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 8pcs | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 8pcs | |||||
| 1.20 م | 50 × 3.0 | CS389 × 389 | 8pcs | |||||
| مكونات السقف | سقف كونر 4 طرق ، استخدم لتروس شعاع السقف | CS389 × 389 | 2pcs | |||||
| سقف كونر 5 طرق ، استخدم لتروس شعاع السقف | CS389 × 389 | 0pcs | ||||||
| قم بتوصيل اللوحة بالمشبك | 2pcs | |||||||
| مشبك واحد | 16pcs | |||||||
| مشبك مزدوج | 8pcs | |||||||
| مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص. | 208.96 | 1pcs | ||||||

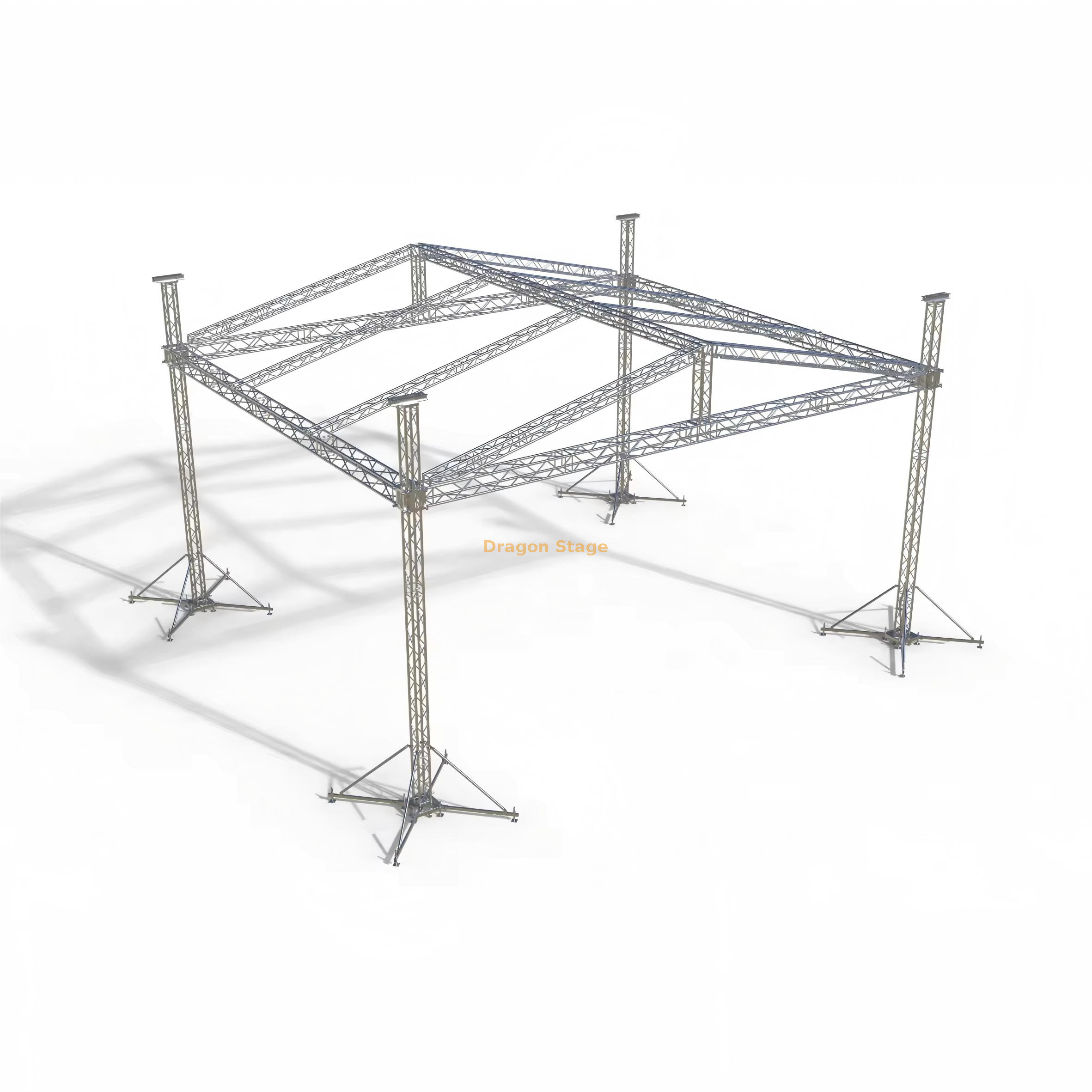

يوفر نظام سقف Dragon Stage Custom 400mm Spigot Truss Roof (12 م × 10 م × 9 م) قدرة احترافية وتركيبًا سريعًا للحفلات الموسيقية وفعاليات الشركات وإعدادات المسرح واسعة النطاق. يبلغ ارتفاعه 9 أمتار ، ويوفر نظام الدعم الأرضي المكون من أربعة أبراج ارتفاعًا ممتازًا للإضاءة والصوت والعناصر المرئية، بينما يعمل اتصال Spigot على تبسيط التجميع، مما يقلل وقت الإعداد بشكل كبير مقارنة بأنظمة البراغي.
يستخدم النظام بأكمله، بما في ذلك العوارض والأعمدة، CS389x389 Square Truss (يتم تسويقه على شكل Spigot Truss مقاس 400 مم)، مما يضمن توافق المكونات وإدارة المخزون المبسطة.
قوة المادة: مصنوعة من أنابيب رئيسية مقاس 50 مم × 3.0 مم ، مما يوفر إطارًا قويًا مُحسّنًا لمسافة 12 مترًا.
سرعة الاتصال: تتيح طريقة اتصال Spigot إمكانية الانضمام السريع والخالي من الأخطاء لأقسام الجمالون، وهي مثالية للأحداث التي تتطلب إعدادًا سريعًا ودورات تمزيق.
يتم دعم الهيكل الذي تبلغ أبعاده 12 مترًا × 10 مترًا بشكل موثوق من خلال أربعة أبراج، كل منها مجهز للرفع العمودي والثبات:
معدات الرفع: تتضمن 4 مجموعات من الرافعات اليدوية سعة 2 طن (BA05) للرفع المتزامن إلى ارتفاع 9 أمتار بالكامل.
مكونات البرج: مكتمل بكتلة الأكمام الحنفية S , والقاعدة الفولاذية S والقسم العلوي S - جميعها موحدة لتحقيق التكامل السلس.
ثبات فائق: يتميز بـ 16 ركائز طويلة ، والتي تعتبر ضرورية لزيادة ثبات هذا الهيكل، خاصة بالنظر إلى ارتفاعه المذهل البالغ 9 أمتار.
يوفر الهيكل مساحة كبيرة مغطاة تبلغ 208.96 مترًا مربعًا (للتكوين 12 مترًا × 10 مترًا)، مما يوفر حماية بالغة الأهمية لفناني الأداء والمعدات.
مظلة السقف: يتم تضمين مظلة PVC متينة ، مما يوفر مقاومة للطقس باللون الأزرق القياسي أو خيارات قابلة للتخصيص.
الكفاءة اللوجستية: مع وزن التعبئة الإجمالي الذي يبلغ 1900 كجم وحجم 22 متر مكعب ، فإن النظام قابل للنقل بشكل كبير لشركات السياحة والتأجير.
| البعد | قياس | المعادل المتري | ملحوظات |
| إجمالي حجم المرحلة | 12 م × 10 م × 9 م | 39.4 قدمًا × 32.8 قدمًا × 29.5 قدمًا | يتضمن الهيكل 4 ركائز دعم |
| الملف الشخصي تروس | تروس مربعة CS389x389 | تقريبا. 400 مم × 400 مم | ملف تعريف موحد لجميع العناصر |
| الأنبوب الرئيسي | 50 مم × 3.0 مم | 1.97 بوصة × 0.12 بوصة | سبائك الألومنيوم عالية القوة |
| نوع الاتصال | حنفية (مقرنة مخروطية) | انضمام سريع وآمن | يتطلب دبابيس ومشابك |
| آلية الرفع | الرافعة اليدوية BA05 | سعة 2 طن (مجموعات × 4) | متضمنة لتشغيل البرج |
| وزن التعبئة | 1900 كجم | 4,189 رطل | الوزن الإجمالي للنظام |
ج: يتم اختيار الوصلات الحنفية للأنظمة التي يصل حجمها إلى هذا الحجم ( 12 مترًا ) لأنها توفر عملية تجميع وتفكيك أسرع بشكل ملحوظ . في حين أن وصلات الترباس توفر صلابة أعلى للمسافات القصوى (مثل 16 مترًا+)، فإن CS389x389 Spigot Truss توفر توازنًا ممتازًا بين سعة التحميل وكفاءة توفير الوقت للأحداث متوسطة إلى كبيرة الحجم.
ج: يؤدي استخدام نفس ملف التعريف إلى زيادة إمكانية التبادل وتبسيط الخدمات اللوجستية . فهو يسمح باستبدال قطع غيار أسهل، وتدريب أسرع لفرق المعدات، وخيار إعادة تكوين العناصر إلى أحجام مختلفة للمرحلة (مثل الإعداد المذكور 10 م × 8 م) بأقصى قدر من المرونة.
ج: نعم، هذا هو نظام الدعم الأرضي القياسي . تم تصميم مجموعة الأكمام الحنفية S ، والرافعة اليدوية ، وقسم المفصلات خصيصًا للسماح بتجميع الشبكة الرئيسية أفقيًا بالقرب من الأرض قبل رفعها ببطء إلى موضع التشغيل الرأسي.
