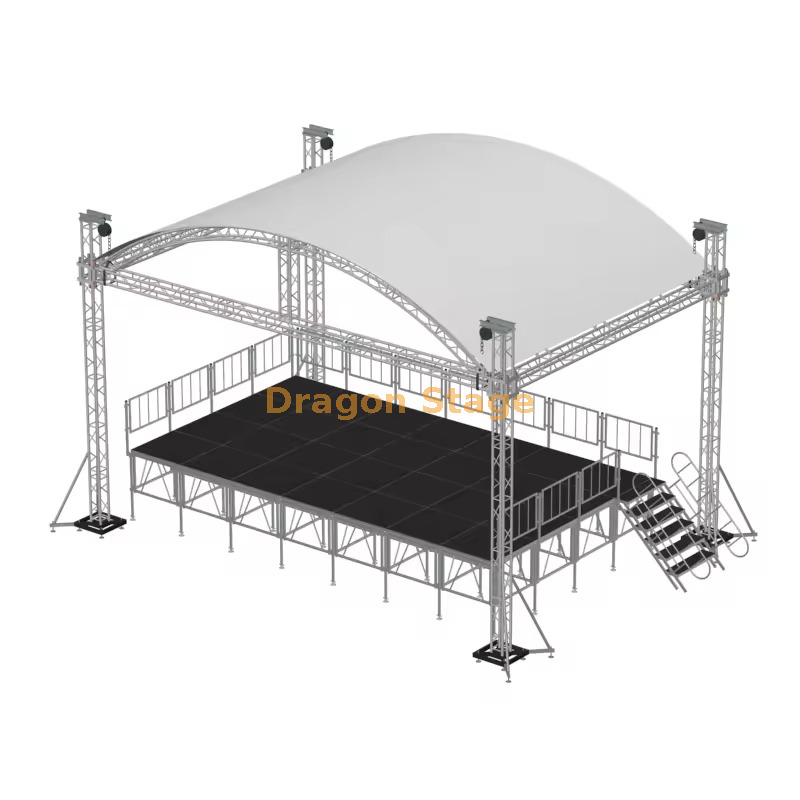

Dragonstage
تعبئة الوزن: 1250 كجم
حجم التعبئة: 10cbm
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 8.00 م شعاع (أمامي) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 4 أجهزة كمبيوتر | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 2 أجهزة كمبيوتر | |||||
| 1.00 م | 50 × 3.0 | CS389 × 389 | أجهزة الكمبيوتر | |||||
| 6.00 م شعاع (الجانب) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 4 أجهزة كمبيوتر | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | أجهزة الكمبيوتر | |||||
| 1.00 م | 50 × 3.0 | CS389 × 389 | أجهزة الكمبيوتر | |||||
| 6.00 م دعامة | 4 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4 أجهزة كمبيوتر | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 4 أجهزة كمبيوتر | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | أجهزة الكمبيوتر | |||||
| برج | كتلة الأكمام spigot | 4 أجهزة كمبيوتر | ||||||
| قاعدة الصلب s | 4 أجهزة كمبيوتر | |||||||
| الجزء العلوي من القسم | 4 أجهزة كمبيوتر | |||||||
| الرافعة اليدوية ، BA05 2TONS | 4 أجهزة كمبيوتر | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 4 أجهزة كمبيوتر | |||||||
| الألياف حبال ، BA04،2 طن 3M | 4 أجهزة كمبيوتر | |||||||
| طويلة outrigger | 16 جهاز كمبيوتر | |||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| عمود السقف | 2 مجموعات | .80 م | 50 × 3.0 | CS289 × 289 | 2 أجهزة كمبيوتر | |||
| 6.00 م شعاع أعلى | 1 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 2 أجهزة كمبيوتر | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | أجهزة الكمبيوتر | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | أجهزة الكمبيوتر | |||||
| 10.00 م شعاع القوس | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4 أجهزة كمبيوتر | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 4 أجهزة كمبيوتر | |||||
| .00 م | 50 × 3.0 | CS289 × 289 | أجهزة الكمبيوتر | |||||
| 10.00 م سلم الجمالون | 2 مجموعات | 3.00 م | 50 × 3.0 | CL30،289*50 | 4 أجهزة كمبيوتر | |||
| 2.00 م | 50 × 3.0 | CL30،289*50 | 4 أجهزة كمبيوتر | |||||
| .00 م | 50 × 3.0 | CL30،289*50 | أجهزة الكمبيوتر | |||||
| مكونات السقف | Spigot Multi Cube ، استخدم لتروس شعاع السقف | CS289 × 289 | 2 أجهزة كمبيوتر | |||||
| قم بتوصيل اللوحة بالمشبك | 2 أجهزة كمبيوتر | |||||||
| مشبك واحد | 32 جهاز كمبيوتر | |||||||
| مشبك مزدوج | 8 أجهزة كمبيوتر | |||||||
| مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص. | 126.08 | 1 أجهزة كمبيوتر | ||||||
يتمثل التحدي الشائع في الامتدادات الأفقية التي يبلغ طولها 8 أمتار في إمكانية الانحراف الهيكلي عند دعم ألواح LED الثقيلة. يحل DragonStage هذه المشكلة من خلال استخدام عوارض سبائك الألومنيوم 6061-T8 المعززة مع زيادة سماكة الجدار، مما يضمن بقاء الهيكل صلبًا تمامًا تحت أحمال الوزن الكبيرة.
مصدر قلق بالغ آخر للمراحل الخارجية هو مقاومة الطقس. تتفوق هندسة 'المنحنى' أو السقف المقوس من الناحية الديناميكية الهوائية على الأسطح المسطحة، مما يسمح للرياح بالتدفق فوق الهيكل بكفاءة أكبر. بالإضافة إلى ذلك، تضمن المظلة المنحنية جريان المياه بسرعة، مما يقلل من خطر تجمع المياه الذي يمكن أن يؤدي إلى تراكم خطير للوزن أثناء هطول الأمطار الغزيرة. لتحقيق الاستقرار على التضاريس المتنوعة، يتميز النظام بتصميم دعم أرضي مكون من 4 أبراج مع رافعات تسوية وأذرع امتداد للخدمة الشاقة.
