Dragonstage
وزن التعبئة: 1530 كجم
حجم التعبئة: 19CBM
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 20.00 م شعاع (مقدمة) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS500 × 600 | 12pcs | |||
| 2.00 م | 50 × 3.0 | CS500 × 600 | 2pcs | |||||
| 1.00 م | 50 × 3.0 | CS500 × 600 | 0pcs | |||||
| 10.00 م شعاع (الجانب) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS500 × 600 | 6pcs | |||
| 2.00 م | 50 × 3.0 | CS500 × 600 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS500 × 600 | 2pcs | |||||
| 6.00 م دعامة | 4 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 8pcs | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| شعاع مكعب | 6 وجوه | CS500 × 600 | 0pcs | |||||
| برج الإطار | كتلة الأكمام الحنفية م | 4pcs | ||||||
| قاعدة الصلب م | 4pcs | |||||||
| الجزء العلوي م | 4pcs | |||||||
| الرافعة اليدوية ، BA05 2TONS | 4pcs | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 4pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 4pcs | |||||||
| طويلة outrigger | 16pcs | |||||||

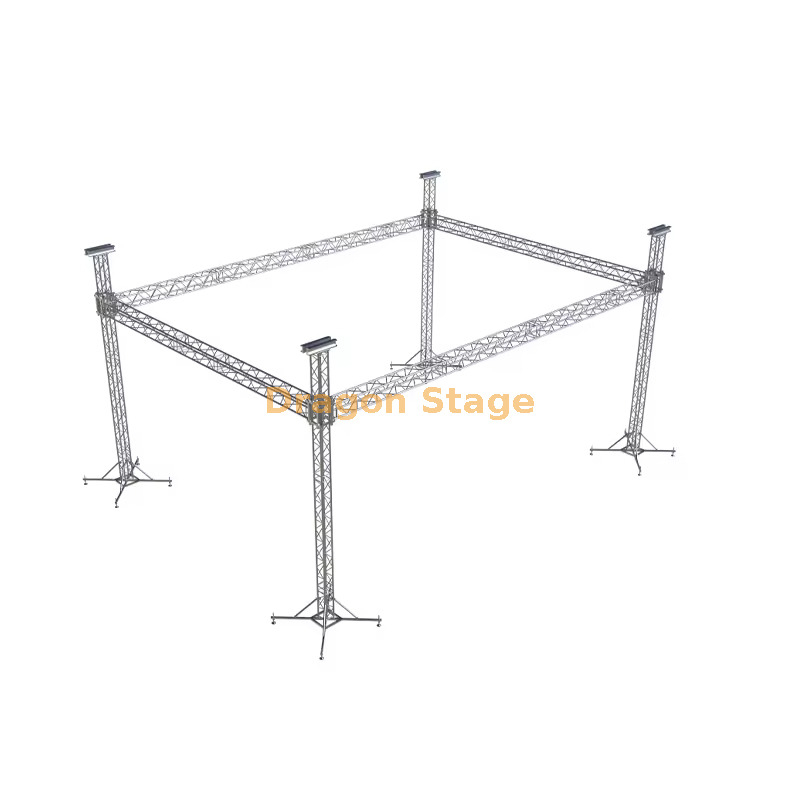

بالنسبة للإنتاجات الداخلية الكبرى - مثل معارض الشركات، والعروض المسرحية واسعة النطاق، وأحداث الساحة - يكون المتطلب هو وجود نظام تجهيز ضخم ومعتمد هيكليًا قادر على تغطية مسافات كبيرة ودعم كميات كبيرة من الإضاءة والفيديو. تم تصميم نظام DragonStage 20m (W) x 10m (D) x 7m (H) Aluminium Box Lighting Trussing بدقة لتلبية هذه المتطلبات.
يوفر هيكل الجمالون الصندوقي عالي التحمل هذا إطارًا احترافيًا مهيبًا (200 متر مربع من المساحة العلوية) للتركيبات الداخلية عالية التأثير، مما يضمن أقصى توزيع للحمل، والتجميع السريع، والامتثال لمعايير السلامة الصارمة المطلوبة للأماكن العامة.
يواجه منظمو الأحداث الداخلية في كثير من الأحيان صعوبة في توفير الخدمات اللوجستية للنشر الآمن للإضاءة الثقيلة وجدران LED ومصفوفات الصوت عبر مساحات واسعة دون استخدام دعامات الأعمدة الداخلية التي تعيق الرؤية. الشاغل الرئيسي هو الفشل الهيكلي تحت الأحمال الثقيلة والمركزة.
الحل الذي تقدمه DragonStage هو نظام تروس صندوقي مصنوع من الألومنيوم عالي القوة ومفصل بدقة. يستخدم التصميم بشكل استراتيجي حجمين مختلفين من الجمالون للخدمة الشاقة:
العوارض الرئيسية (امتدادات 20 م و10 م): استخدم الجمالون المربع CS500x600 للخدمة الشاقة للغاية .
الأعمدة (ارتفاع 7 أمتار): استخدم الجمالون المربع CS389x389 عالي التحميل لتحقيق الاستقرار الرأسي.
تضمن أبعاد الأنبوب الرئيسي البالغة $mathbf{50 imes 3.0 ext{mm}}$ على جميع المكونات الأساسية صلابة فائقة وقدرة تحميل عبر النطاق $mathbf{20m imes 10m}$ الممتد للنظام. يسمح هذا النهج الهندسي بتعليق موثوق ومعتمد لعناصر الإنتاج الفنية المعقدة (المصدر: https://en.wikipedia.org/wiki/Box_truss ).
يتم تسليم نظام تروسينج صندوق الإضاءة مقاس 20 × 10 × 7 م كمجموعة شاملة، مصممة للإعداد السريع والمتحكم فيه في البيئات الداخلية الخاضعة للرقابة.
يعتمد النظام على طريقة اتصال حنفية آمنة، تتميز بمكونات متخصصة للتكامل الرأسي والأفقي:
تجهيزات الأعمدة: تم تجهيز الأعمدة الأربعة التي يبلغ طولها 6 أمتار بكتلة جلبة M وقاعدة فولاذية M ، والتي توفر دعمًا أرضيًا ثابتًا ومسار رفع يمكن التحكم فيه.
التحكم في الرفع: يتم تضمين أربع رافعات يدوية (BA05، 2 طن) ورافعات ألياف مصاحبة (BA04، 2 طن، 3 م) لإدارة الرفع الآمن والمتحكم فيه لشبكة السقف الرئيسية، وهي خطوة غير قابلة للتفاوض في مجال الرفع الاحترافي.
ثبات محسّن: يتم استخدام 16 ركيزة طويلة لزيادة مساحة القاعدة بشكل كبير، مما يمنع الانقلاب ويضمن أقصى قدر من الاستقرار للهيكل الذي يبلغ ارتفاعه 7 أمتار.
تم تكوين النظام باستخدام أطوال محددة من الجمالون للخدمة الشاقة لتحقيق النطاق الصافي البالغ 20 مليون دولار × 10 ملايين دولار:
| غرض | حجم الجمالون | الأنبوب الرئيسي | الأطوال (الكمية) |
| شعاع أمامي 20.00 م (مجموعتان) | CS500x600 | 50 دولارًا × 3.0 نصًا {مم} $ | $3.00نص{م} (12) / 2.00نص{م} (2)$ |
| شعاع جانبي 10.00 م (مجموعتان) | CS500x600 | 50 دولارًا × 3.0 نصًا {مم} $ | $3.00نص{م} (6) / 1.00نص{م} (2)$ |
| 6.00 م أعمدة (4 مجموعات) | CS389x389 | 50 دولارًا × 3.0 نصًا {مم} $ | 3.00 دولارنص{م} (8)$ |
يقلل هذا التفصيل الدقيق من ارتباك المخزون ويحسن قوة النظام لمدى نطاقه الكبير والواضح.
| سؤال | إجابة |
| س: ما هو الحجم الإجمالي لهيكل الجمالون؟ | يبلغ إجمالي المساحة 20 مترًا عرضًا، و10 أمتار عمقًا، و7 أمتار ارتفاعًا ، مما يوفر 200 متر مربع من مساحة المعدات العلوية. |
| س: ما الفائدة من استخدام حجمين مختلفين من الجمالون؟ | يؤدي استخدام الأثقل CS500x600 للمسافات الأفقية الطويلة و CS389x389 القوي للأعمدة الرأسية إلى تحسين سعة الحمولة عبر الامتداد والوزن مقابل الثبات للارتفاع. |
| س: هل معدات الرفع متوفرة مع النظام؟ | نعم، تتضمن الحزمة أربع رافعات يدوية سعة 2 طن ورافعات ألياف معتمدة من أجل بناء وتفكيك آمنين وخاضعين للتحكم. |
| س: ما هي المتطلبات اللوجستية الإجمالية؟ | يتمتع النظام بأكمله بوزن تعبئة يبلغ 1530 كجم وحجم تعبئة يبلغ 19 متر مكعب ، مما يسمح بالنقل الفعال والفعال من حيث التكلفة بين أماكن الفعاليات. |
ارتقِ بحدثك القادم من خلال هيكل علوي ضخم وآمن وسهل النشر.
اتصل بفريق DragonStage الفني اليوم لتأكيد مواصفات الحمل لصندوق الإضاءة المصنوع من الألومنيوم مقاس 20 × 10 × 7 م وتأمين المعدات المعتمدة لجدول الإنتاج الداخلي القادم.
