dragon stage
تعبئة الوزن: 2100 كجم
حجم التعبئة: 22CBM
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 14.00 م شعاع (مقدمة) | 2 مجموعات | 3.00 م | 50 × 3.0 | BS400 × 400 | 8pcs | |||
| 2.00 م | 50 × 3.0 | BS400 × 400 | 2pcs | |||||
| 1.00 م | 50 × 3.0 | BS400 × 400 | 0pcs | |||||
| 14.00 م شعاع (الجانب) | 2 مجموعات | 3.00 م | 50 × 3.0 | BS400 × 400 | 8pcs | |||
| 2.00 م | 50 × 3.0 | BS400 × 400 | 2pcs | |||||
| 1.00 م | 50 × 3.0 | BS400 × 400 | 0pcs | |||||
| 7.00 م دعامة | 4 مجموعات | 3.00 م | 50 × 3.0 | BS400 × 400 | 8pcs | |||
| 2.00 م | 50 × 3.0 | BS400 × 400 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | BS400 × 400 | 4pcs | |||||
| شعاع مكعب | Cube 400x400 | 0pcs | ||||||
| برج الإطار | بلوك جمال الأكمام | 4pcs | ||||||
| قاعدة الصلب s | 4pcs | |||||||
| الجزء العلوي من القسم | 4pcs | |||||||
| الرافعة اليدوية ، BA05 2TONS | 4pcs | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 4pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 4pcs | |||||||
| طويلة outrigger | 16pcs | |||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| عمود السقف | 2 مجموعات | 1.40 م | 50 × 3.0 | BS300 × 300 | 2pcs | |||
| 14.00 م شعاع أعلى | 1 مجموعات | 3.00 م | 50 × 3.0 | BS300 × 300 | 4pcs | |||
| 2.00 م | 50 × 3.0 | BS300 × 300 | 1pcs | |||||
| 1.00 م | 50 × 3.0 | BS300 × 300 | 0pcs | |||||
| 7.20 م شعاع مائل | 4 مجموعات | 3.00 م | 50 × 3.0 | BS300 × 300 | 4pcs | |||
| 2.00 م | 50 × 3.0 | BS300 × 300 | 8pcs | |||||
| .20 م | 50 × 3.0 | BS300 × 300 | 4pcs | |||||
| 7.20 م الجمالون سلم | 12 مجموعة | 3.00 م | 50 × 3.0 | BL30،300*50 | 12pcs | |||
| 2.00 م | 50 × 3.0 | BL30،300*50 | 24pcs | |||||
| .20 م | 50 × 3.0 | BL30،300*50 | 12pcs | |||||
| مكونات السقف | سقف كونر 4 طرق ، استخدم لتروس شعاع السقف | BS300 × 300 | 2pcs | |||||
| سقف كونر 5 طرق ، استخدم لتروس شعاع السقف | BS300 × 300 | 0pcs | ||||||
| قم بتوصيل اللوحة بالمشبك | 2pcs | |||||||
| مشبك واحد | 24pcs | |||||||
| مشبك مزدوج | 8pcs | |||||||
| مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص. | 308.56 | 1pcs | ||||||

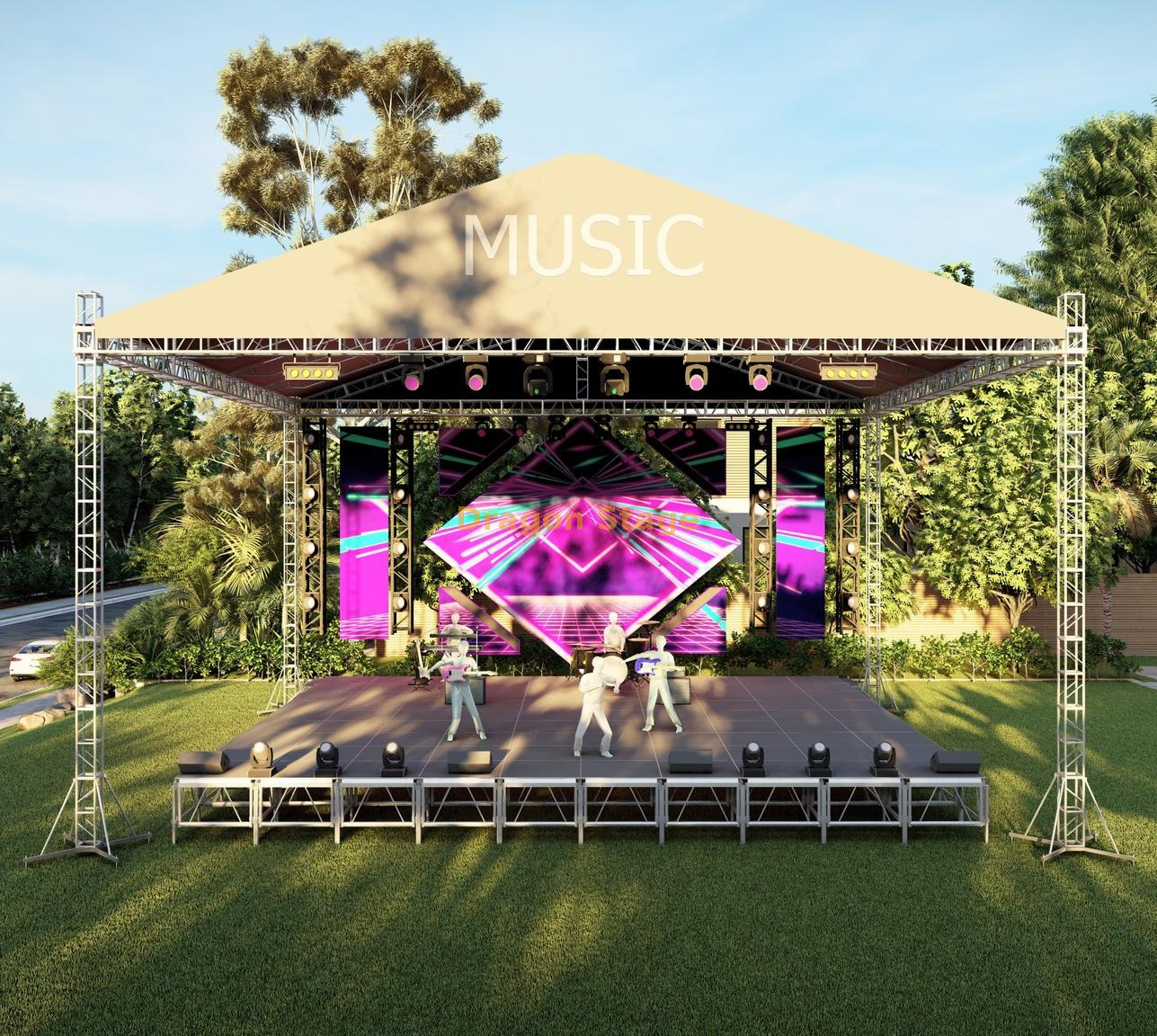

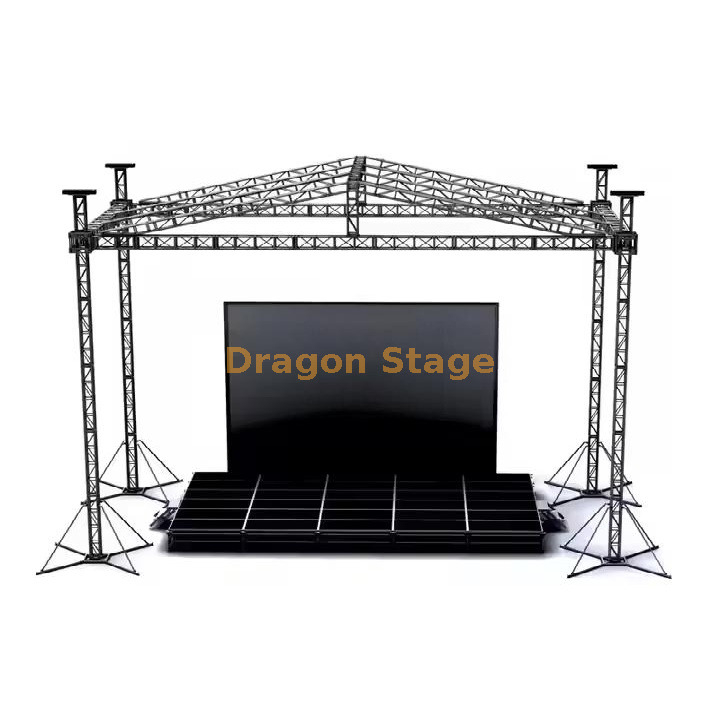

يعد Dragon Stage 14m x 14m x 8m Large Outdoor Stage Truss Roof عبارة عن هيكل مهيب وعالي السعة مصمم لتلبية متطلبات المهرجانات الكبرى والحفلات الموسيقية الكبيرة والأحداث الخارجية رفيعة المستوى. مع نطاق واضح ممتد يبلغ 14 مترًا وارتفاع تشغيل شاهق يبلغ 8 أمتار ، يوفر هذا النظام أقصى رؤية للمسرح وقدرة تحميل واسعة للصوت والإضاءة وجدران الفيديو.
تم تصميم نظام السقف هذا لسد مسافة هائلة تبلغ 14 مترًا ، ويستخدم دعامات من الألومنيوم عالي الجودة وشديد التحمل:
العوارض والأعمدة الرئيسية: مصنوعة من دعامات مربعة قوية BS400x400 (مقاس 400 مم × 400 مم)، مما يضمن قوة فائقة وأداء انحراف تحت الحمل.
شبكة السقف: يتم استخدام شكل الجمالون BS300x300 الأخف وزنًا والمتين بشكل استراتيجي لأجزاء السقف المائلة، مما يؤدي إلى تحسين الوزن مع الحفاظ على السلامة الهيكلية.
نظام الاتصال: يتميز بوصلة مسمارية موثوقة للمكونات الهيكلية الرئيسية، وهي طريقة مفضلة لأنظمة الجمالون الثابتة والثقيلة وطويلة المدى.
الهيكل عبارة عن نظام دعم أرضي مكون من أربعة أبراج ، مما يوفر استقرارًا استثنائيًا وعملية تجميع يمكن التحكم فيها.
الرفع: يتضمن 4 مجموعات من الرافعات اليدوية (BA05، 2 طن) ، مما يوفر الميزة الميكانيكية الدقيقة اللازمة لرفع شبكة السقف الثقيلة بأمان إلى ارتفاعها 8 أمتار.
استقرار القاعدة: يتم تأمين النظام باستخدام 4 قواعد فولاذية ومعزز بـ 16 ركيزة طويلة لإنشاء مساحة واسعة وآمنة، وهي ضرورية لمقاومة الأحمال الجانبية مثل الرياح.
يتم تغطية هيكل السقف الكبير بمظلة سقف واسعة من PVC / القماش تبلغ مساحتها 308.56 مترًا مربعًا . تم تصميم لإدارة تصميم السقف المائل هطول الأمطار الغزيرة بكفاءة، ومنع تجمع المياه وحماية فناني الأداء والمعدات التقنية باهظة الثمن تحت مساحة واسعة تبلغ 14 مترًا × 14 مترًا .
| البعد | قياس | المعادل المتري | ملحوظات |
| إجمالي حجم المرحلة | 14 م × 14 م × 8 م | 46 قدمًا × 46 قدمًا × 26 قدمًا | أكبر حجم قياسي |
| عمود / شعاع تروس | تروس مربعة BS400×400 | 400 مم × 400 مم | قدرة تحمل عالية |
| الأنبوب الرئيسي | 50 مم × 3.0 مم | 1.97 بوصة × 0.12 بوصة | ألومنيوم عالي القوة |
| آلية الرفع | الرافعة اليدوية BA05 | سعة 2 طن (x4) | متضمن لتجميع السقف |
| وزن التعبئة | 2100 كجم | 4,630 رطل | الوزن الإجمالي للشحن |
| منطقة مظلة السقف | 308.56 متر مربع | 3,321 قدم مربع | مادة PVC/قماش متضمنة |
ج: يتم استخدام الجمالون القوي BS400x400 للعوارض الرئيسية الأفقية طويلة المدى والأعمدة الرأسية حيث تحدث أعلى قوى الضغط والانحناء. يعتبر الجمالون BS300x300 أخف وزنًا ويكفي لمقاطع السقف ذات الزوايا، مما يوفر الدعم اللازم دون إضافة وزن ساكن زائد إلى شبكة السقف.
