Dragon Stage
تعبئة الوزن: 3250 كجم
حجم التعبئة: 33CBM
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 16.00 م شعاع (أمامي) | 2 مجموعات | 3.00 م | 50 × 3.0 | BS500 × 600 | 10pcs | |||
| 2.00 م | 50 × 3.0 | BS500 × 600 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | BS500 × 600 | 2pcs | |||||
| 16.00 م شعاع (الجانب) | 2 مجموعات | 3.00 م | 50 × 3.0 | BS500 × 600 | 10pcs | |||
| 2.00 م | 50 × 3.0 | BS500 × 600 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | BS500 × 600 | 2pcs | |||||
| 8.00 م رند | 4 مجموعات | 3.00 م | 50x3.0 | BS350 × 350 | 8pcs | |||
| 2.00 م | 50x3.0 | BS350 × 350 | 4pcs | |||||
| 1.00 م | 50x3.0 | BS350 × 350 | 0pcs | |||||
| شعاع مكعب | Cube 500x600 | 0pcs | ||||||
| برج الإطار | بلوك جمالس الأكمام م | 4pcs | ||||||
| قاعدة الصلب م | 4pcs | |||||||
| الجزء العلوي م | 4pcs | |||||||
| الرافعة اليدوية ، BA05 2TONS | 4pcs | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 4pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 4pcs | |||||||
| طويلة outrigger | 16pcs | |||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| عمود السقف | 2 مجموعات | 1.60 م | 50 × 3.0 | BS300 × 300 | 2pcs | |||
| 16.00 م شعاع أعلى | 1 مجموعات | 3.00 م | 50 × 3.0 | BS300 × 300 | 5pcs | |||
| 2.00 م | 50 × 3.0 | BS300 × 300 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | BS300 × 300 | 1pcs | |||||
| 8.20 م شعاع مائل | 4 مجموعات | 3.00 م | 50 × 3.0 | BS300 × 300 | 4pcs | |||
| 2.00 م | 50 × 3.0 | BS300 × 300 | 8pcs | |||||
| 1.20 م | 50 × 3.0 | BS300 × 300 | 4pcs | |||||
| 8.20 م الجمالون سلم | 14 مجموعة | 3.00 م | 50 × 3.0 | BL30،300*50 | 14pcs | |||
| 2.00 م | 50 × 3.0 | BL30،300*50 | 28pcs | |||||
| 1.20 م | 50 × 3.0 | BL30،300*50 | 14pcs | |||||
| مكونات السقف | سقف كونر 4 طرق ، استخدم لتروس شعاع السقف | BS300 × 300 | 2pcs | |||||
| سقف كونر 5 طرق ، استخدم لتروس شعاع السقف | BS300 × 300 | 0pcs | ||||||
| قم بتوصيل اللوحة بالمشبك | 2pcs | |||||||
| مشبك واحد | 28pcs | |||||||
| مشبك مزدوج | 8pcs | |||||||
| مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص. | 387.36 | 1pcs | ||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 2.00 م شعاع الأجنحة | 2 مجموعات | 3.00 م | 50 × 3.0 | BS500 × 600 | 0pcs | |||
| 2.00 م | 50 × 3.0 | BS500 × 600 | 2pcs | |||||
| 1.00 م | 50 × 3.0 | BS500 × 600 | 0pcs | |||||
| 8.00 م أجنحة عمود | 2 مجموعات | 3.00 م | 50x3.0 | BS350 × 350 | 4pcs | |||
| 2.00 م | 50x3.0 | BS350 × 350 | 2pcs | |||||
| 1.00 م | 50x3.0 | BS350 × 350 | 0pcs | |||||
| برج الأجنحة | بلوك جمالس الأكمام م | 2pcs | ||||||
| قاعدة الصلب م | 2pcs | |||||||
| الجزء العلوي م | 2pcs | |||||||
| الرافعة اليدوية ، BA05 2TONS | 2pcs | |||||||
| قسم المفصلات المسمار ، ارتفاع 1M | 2pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 2pcs | |||||||
| طويلة outrigger | 8pcs | |||||||
| ملحق الجمالون | مقرن مخروطي و Safrty Clip & PIN | مجموعة كاملة | ||||||

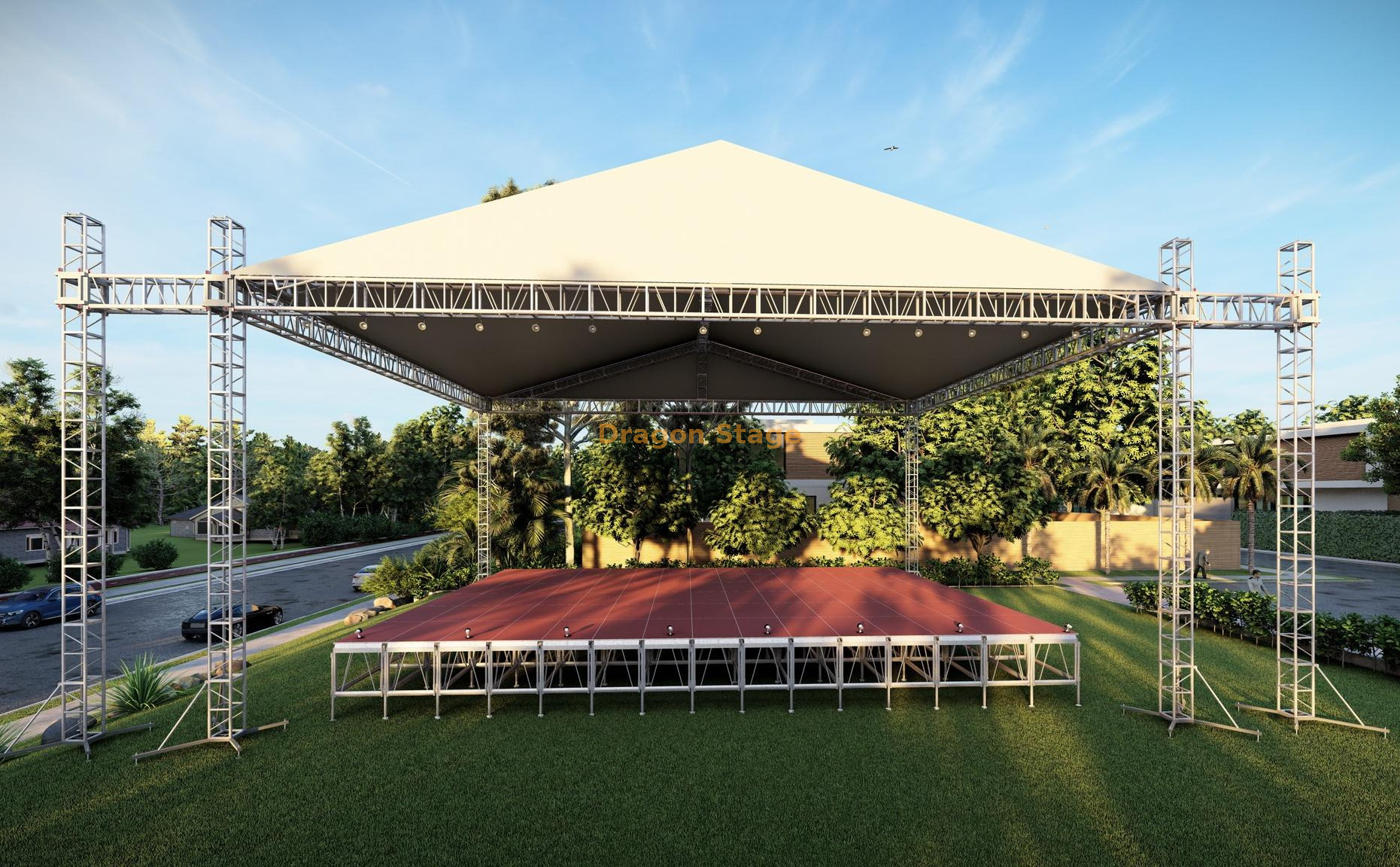

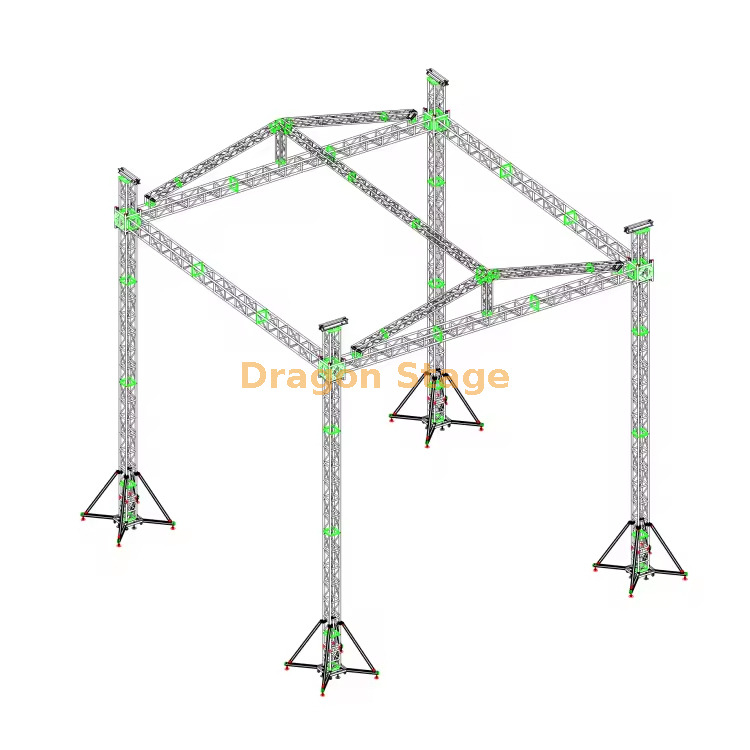

نقدم لكم مسرح التنين (16 م × 16 م × 9 م) نظام سقف تروس مسرح إضاءة ، المصمم لأكبر الحفلات الموسيقية الدولية والأحداث الرياضية والمهرجانات المتعددة الأيام. يوفر هذا الهيكل نطاقًا واضحًا يبلغ 16 مترًا وارتفاعًا يصل إلى 9 أمتار من الأرض إلى التركيب ، وهو قادر على دعم منصات الإضاءة الواسعة وشاشات LED الكبيرة وأنظمة مكبرات الصوت القوية عبر أجنحة PA المدمجة.
للتعامل مع متطلبات الحمل الكبيرة على مدى 16 مترًا ، يستخدم النظام ملفات تروس متخصصة وعالية السعة:
عوارض الشبكة الرئيسية: تتميز بملف الجمالون القوي BS500x600 (500 مم × 600 مم)، المصمم لتطبيقات التحميل القصوى والحد الأدنى من الانحراف عبر المسافات الطويلة غير المدعومة.
الدعم الرأسي: تم تصنيع الأعمدة التي يبلغ طولها 9 أمتار من الجمالون المربع BS350x350 ، مما يوفر قوة ضغط ممتازة.
أجنحة PA المدمجة: تشتمل على دعامات وعوارض رأسية منفصلة مصممة خصيصًا لتركيب أنظمة السماعات، مؤمنة بقواعدها المخصصة و 8 أذرع امتداد طويلة.
يعتمد هذا الهيكل واسع النطاق على أنظمة ميكانيكية موثوقة وأجهزة توصيل للتثبيت السريع والآمن:
معدات الرفع: تأتي كاملة مع 6 مجموعات من الرافعات اليدوية سعة 2 طن (BA05) - أربع للسقف الرئيسي واثنتان لأجنحة PA - مما يوفر صعودًا متزامنًا ومتحكمًا فيه.
طريقة التوصيل: تستخدم وصلة مسمار آمنة للأقسام الرئيسية عالية الضغط، مما يضمن هيكلًا صلبًا وآمنًا قادرًا على التعامل مع الأحمال الديناميكية الشديدة.
التثبيت: تم تضمين إجمالي مثير للإعجاب يبلغ 24 ركيزة طويلة (16 رئيسية + 8 أجنحة)، وهي ضرورية لتوفير البصمة الأرضية الموسعة اللازمة لاستقرار هذا الهيكل الذي يبلغ ارتفاعه 9 أمتار ضد الرياح العاتية.
يغطي واسع النطاق تصميم السقف المائل مساحة 387.36 مترًا مربعًا ، مما يوفر حماية شاملة. تم تصميم المضمنة مظلة السقف البلاستيكية لحماية جميع معدات المسرح والمواهب من الأحوال الجوية السيئة، مما يجعلها الخيار الأمثل للتشغيل المستمر في الهواء الطلق.
| البعد | قياس | المعادل المتري | ملحوظات |
| إجمالي حجم المرحلة | 16 م × 16 م × 9 م | 52.5 قدم × 52.5 قدم × 29.5 قدم | يشمل الهيكل الرئيسي والارتفاع |
| تروس الشعاع الرئيسي | تروس مربعة BS500×600 | 500 مم × 600 مم | القدرة على العمل الشاق |
| عمود تروس | تروس مربعة BS350×350 | 350 مم × 350 مم | دعم عمودي عالي التحمل |
| آلية الرفع | الرافعة اليدوية BA05 | سعة 2 طن (× 6 مجموعات) | للسقف الرئيسي وأجنحة PA |
| وزن التعبئة | 3250 كجم | 7,165 رطل | الوزن الإجمالي للهيكل |
| منطقة مظلة السقف | 387.36 متر مربع | 4,170 قدم مربع | مادة PVC متضمنة |
ج: تم تحسين الجمالون BS500x600 لصلابة الانحناء على مدى أفقي طويل يبلغ 16 مترًا ، حيث تكون لحظات الانحناء والانحراف هي أكبر اهتمام. تم تحسين الجمالون BS350x350 للضغط الرأسي، وهو الحمل الأساسي على الأعمدة الداعمة.
ج: نعم، يتضمن النظام مكونات منفصلة ومعدات رفع لأجنحة PA، مما يشير إلى أنها وحدات ويمكن إضافتها أو إزالتها وفقًا لمتطلبات الحدث المحددة للتغطية الصوتية وإعداد صفيف الخط.
ج: عادةً ما تكون الوصلات الحاملة الأكثر أهمية في BS500x600 و BS350x350 متصلة بمسامير لتحقيق ثبات وصلابة فائقين في هذه الأنظمة الكبيرة جدًا. يتم استخدام الملحقات مثل قارنة التوصيل المخروطية ومشبك ودبوس الأمان للعناصر الثانوية أو أقسام الجمالون الأصغر (مثل شبكة السقف) لتسريع عملية التجميع.
