Dragon Stage
وزن التعبئة: 4700 كجم
حجم التعبئة: 44cbm
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 20.00 م شعاع (مقدمة) | 3 مجموعات | 3.00 م | 50 × 4.0 | CS520 × 760 | 18 جهاز كمبيوتر شخصى | |||
| 2.00 م | 50 × 4.0 | CS520 × 760 | 3pcs | |||||
| 1.00 م | 50 × 4.0 | CS520 × 760 | 0pcs | |||||
| 15.00 م شعاع (الجانب) | 2 مجموعات | 3.00 م | 50 × 4.0 | CS520 × 760 | 10pcs | |||
| 2.00 م | 50 × 4.0 | CS520 × 760 | 0pcs | |||||
| 1.00 م | 50 × 4.0 | CS520 × 760 | 0pcs | |||||
| 9.00 م دعامة | 4 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 12pcs | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| شعاع مكعب | مكعب حنفية 520x760 | 2pcs | ||||||
| برج الإطار | كتلة الأكمام الحنفية ل | 4pcs | ||||||
| قاعدة الصلب ل | 4pcs | |||||||
| الجزء العلوي ل | 4pcs | |||||||
| 1. ماركة مرحلة التنين ، الحمل: 1000 كجم ، 2. طول السلسلة: 25 م ، 3. سرعة الرفع: 4m/min ، 4. 380v-3phrase-50hz 5. الفرامل المزدوجة 6. سلسلة التحميل G100 ، الاجتماع 8: 1/10: 1 عامل أمان. 7. مع 0.5m 4pin-16a Europe Plug 8. مقاومة للماء: IP54 | 4pcs | |||||||
| 1control 8pcs ، مع حالة المقبض | 1pcs | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 4pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 4pcs | |||||||
| طويلة outrigger | 16pcs | |||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| عمود السقف | 3 مجموعات | 2.00 م | 50 × 3.0 | CS289 × 289 | 3pcs | |||
| 15.00 م شعاع أعلى | 1 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 5pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 10.20 م شعاع مائل | 4 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 8pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||||
| 2.20 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||||
| 10.20 م سلم الجمالون | 14 مجموعة | 3.00 م | 50 × 3.0 | CL30،289*50 | 28pcs | |||
| 2.00 م | 50 × 3.0 | CL30،289*50 | 14pcs | |||||
| 2.20 م | 50 × 3.0 | CL30،289*50 | 14pcs | |||||
| مكونات السقف | سقف كونر 4 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 2pcs | |||||
| سقف كونر 5 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 1pcs | ||||||
| قم بتوصيل اللوحة بالمشبك | 3pcs | |||||||
| مشبك واحد | 28pcs | |||||||
| مشبك مزدوج | 8pcs | |||||||
| مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص. | 457.36 | 1pcs | ||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 3.00 م أجنحة شعاع | 2 مجموعات | 3.00 م | 50 × 4.0 | CS520 × 760 | 2pcs | |||
| 2.00 م | 50 × 4.0 | CS520 × 760 | 0pcs | |||||
| 1.00 م | 50 × 4.0 | CS520 × 760 | 0pcs | |||||
| 9.00 م أجنحة عمود | 2 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 6pcs | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| برج الأجنحة | كتلة الأكمام الحنفية ل | 2pcs | ||||||
| قاعدة الصلب ل | 2pcs | |||||||
| الجزء العلوي ل | 2pcs | |||||||
| 1. ماركة مرحلة التنين ، الحمل: 1000 كجم ، 2. طول السلسلة: 25 م ، 3. سرعة الرفع: 4m/min ، 4. 380v-3phrase-50hz 5. الفرامل المزدوجة 6. سلسلة التحميل G100 ، الاجتماع 8: 1/10: 1 عامل أمان. 7. مع 0.5m 4pin-16a Europe Plug 8. مقاومة للماء: IP54 | 2pcs | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 2pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 2pcs | |||||||
| طويلة outrigger | 8pcs | |||||||
| ملحق الجمالون | مقرن مخروطي و Safrty Clip & PIN | مجموعة كاملة | ||||||
وزن التعبئة: 5200 كجم
حجم التعبئة: 34cbm
| غرض | مواصفة | كمية | ||||||
| مرحلة التجميع الألومنيوم | تتصدر: 4x8ft (1.22x2.44m) | خشبي | 88 PCS | |||||
| 1.22 متر مرحلة دعامة | 99 PCS | |||||||
| 2.44m المرحلة دعامة | 96 جهاز كمبيوتر | |||||||
| الوقوف مع أنبوب قابل للتمديد | 108 أجهزة كمبيوتر | |||||||
| قاعدة قابلة للتعديل | 108 أجهزة كمبيوتر | |||||||
| درج المسرح | تتصدر خشبي | المجموع | 8 | خطوات | قابل للتعديل على ارتفاع المسرح | 2 أجهزة كمبيوتر | ||

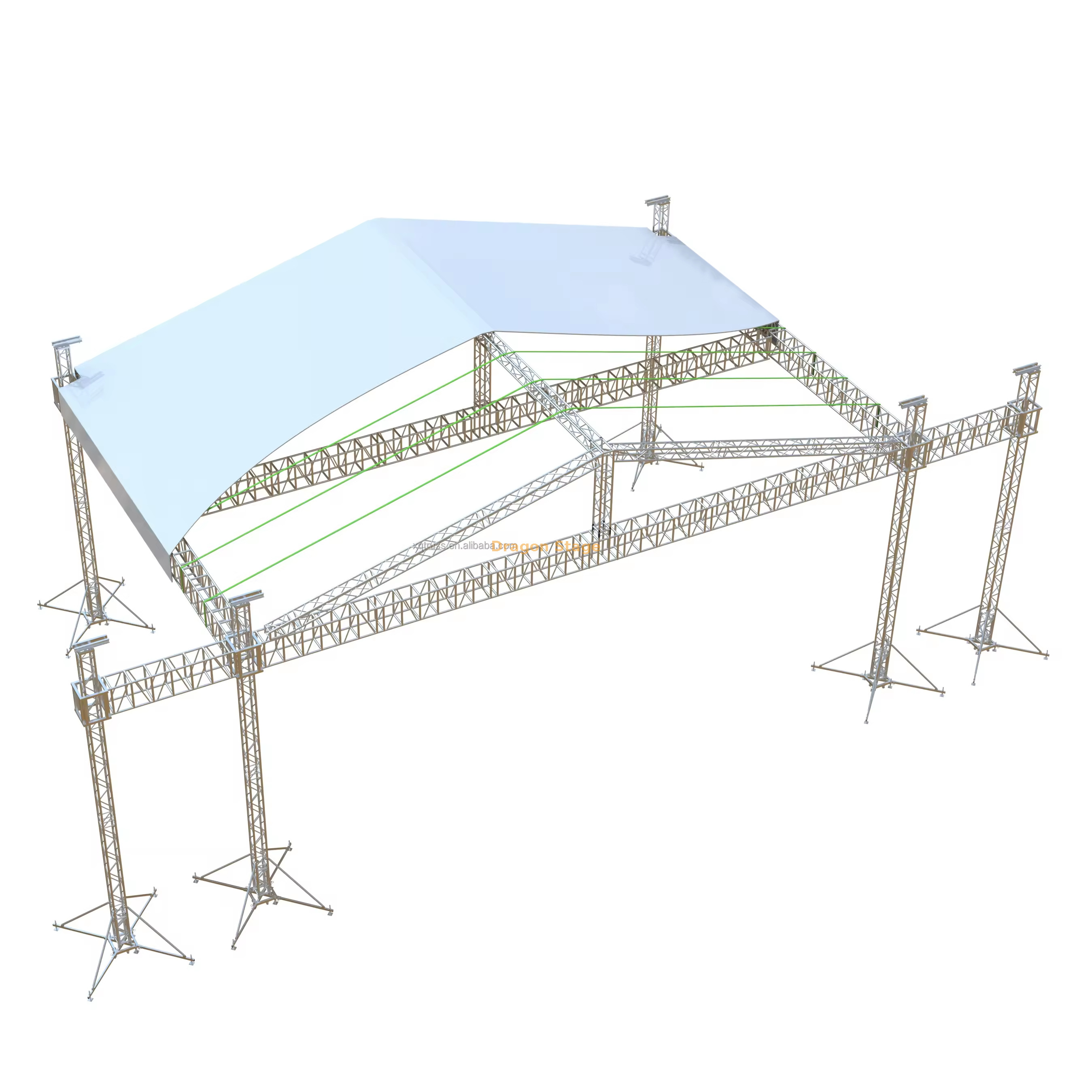

منصة المسرح والدعم الهيكلي:
توفر منصة المسرح، التي تبلغ مساحتها 19.52 مترًا في 13.42 مترًا، مساحة واسعة لفناني الأداء والمعدات. ارتفاعه 2 متر يضمن رؤية جيدة للجمهور. سيتم دعم المنصة نفسها بهيكل تروس قوي، تم إنشاؤه باستخدام مواد عالية الجودة قادرة على التعامل مع وزن كل من المسرح وحمولته المحتملة.
أجنحة مكبرات الصوت ذات المصفوفة الخطية:
تم دمج جناحي مكبرات الصوت الممتدين، بعرض 3 أمتار، في التصميم. سيتم وضع هذه الأجنحة في موقع استراتيجي لتحسين توزيع الصوت في جميع أنحاء منطقة الجمهور. تم تصميم الأجنحة لتتكامل بسلاسة مع هيكل الجمالون الرئيسي، مما يضمن السلامة الهيكلية ويقلل من الاضطراب البصري.
تكامل آلة الرفع:
سيتم دمج آلة رفع قوية، مدفوعة بمحرك موثوق، في التصميم لتسهيل الحركة الآمنة والفعالة للمعدات والمناظر الطبيعية. سيتم وضع آلة الرفع لضمان سهولة الوصول والتشغيل، مما يساهم في الأداء الوظيفي الشامل للمسرح.
إمكانية الوصول والسلامة:
سيضمن السلالم الموضوعة بشكل استراتيجي سهولة الوصول إلى المسرح لفناني الأداء وطاقم العمل والفنيين. وسيعطي التصميم الأولوية للسلامة من خلال المواد المختارة بعناية وتقنيات البناء، ويتضمن ميزات السلامة الضرورية ويضمن الامتثال لجميع اللوائح المعمول بها.
الاعتبارات الجمالية:
بالإضافة إلى عناصره الوظيفية، سيتم تصميم هيكل الجمالون المسرحي مع الأخذ بعين الاعتبار الجماليات. إن اختيار المواد، وتكامل تركيبات الإضاءة، والتناغم البصري الشامل سوف يساهم في خلق مسرح مذهل بصريًا يكمل الأداء ويعزز تجربة الحفل بشكل عام.
خاتمة:
تم تصميم هيكل الجمالون المخصص لمسرح الحفلات الموسيقية في الهواء الطلق بدقة لتلبية الاحتياجات المحددة للعروض الحية واسعة النطاق. من خلال الجمع بين السلامة الهيكلية والعناصر الوظيفية والاعتبارات الجمالية، يعد المسرح بأن يكون منصة متعددة الاستخدامات وجذابة بصريًا لأي حفل موسيقي، مما يضمن تجربة لا تُنسى لكل من فناني الأداء والجمهور على حدٍ سواء.
