جدار فيديو LED للمسرح ومرحلة سقف للحفلات الموسيقية بمصفوفة الخط 18x16x14m

5 0 مراجعات

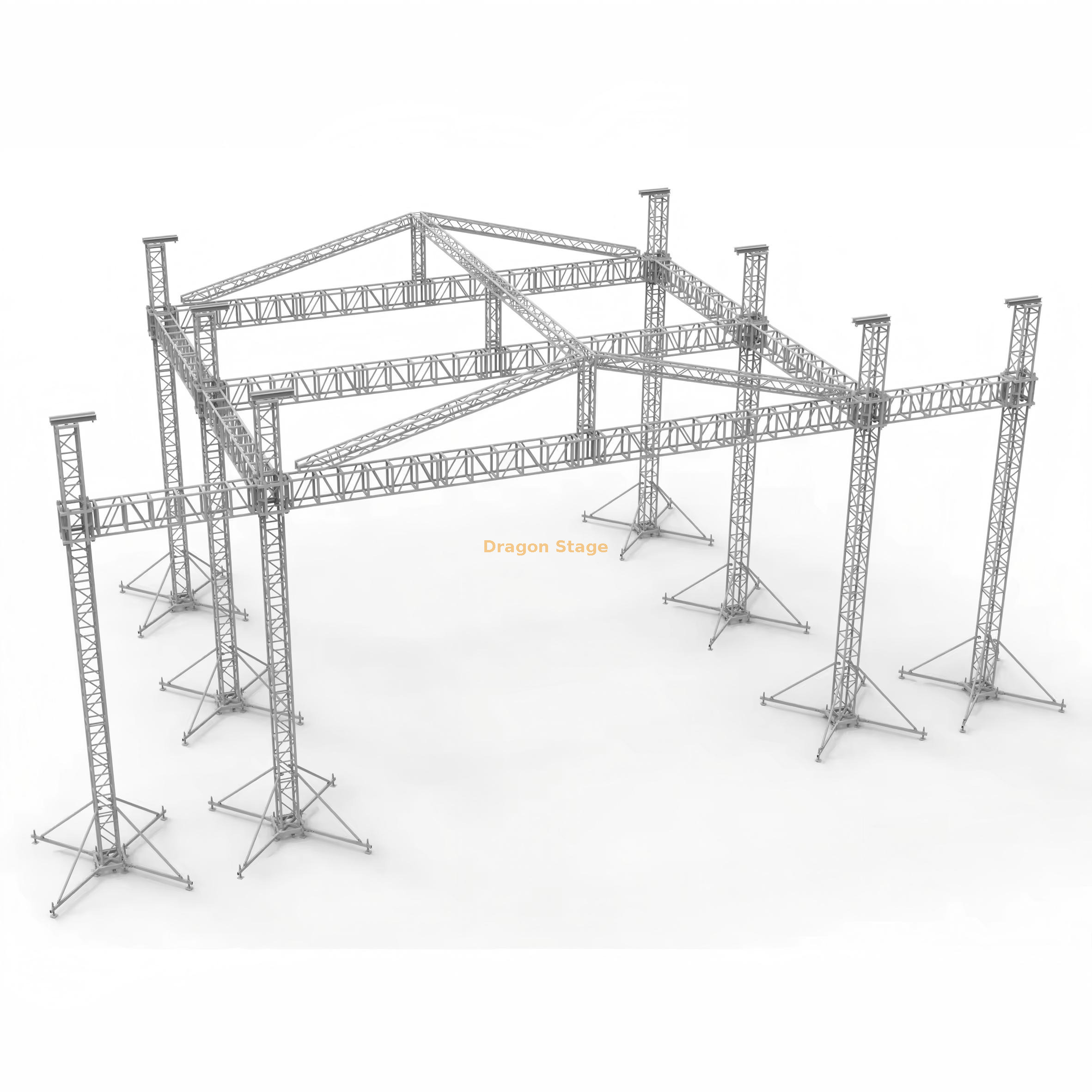

هذا نظام تروس كبير مخصص للسقف مع جناحين من أبراج السماعات.

يبلغ طول الجسم الرئيسي 18 مترًا وعمقه 16 مترًا وارتفاعه 14 مترًا.

يبلغ طول كل جناح 8 أمتار، ولدينا حوالي 12 مترًا من دعامات الجسم الرئيسية إلى أطراف الجناح لدعم الجناح بأكمله في كل جانب.

لتعليق المصابيح، قمنا بتجهيز شعاع بطول 5 أمتار، وتروس بطول 10 أمتار لتعليق الإضاءة في الجسم الرئيسي.

56x48ft (17.08x14.64m) ارتفاع 1.2-2m التدريج مناسب لنظام الجمالون السقف هذا

السعر: ￥ 115715 - 207792


توافر الحالة:



رسالتك

المنتج العلامة التجارية:
Dragon Stage

وصف المنتج

وزن التعبئة: 5104 كجم

حجم التعبئة: 55cbm

غرض		المواصفات (تروس مربعة)			الكمية
		طول	الأنبوب الرئيسي (مم)	الحجم (مم)
18.00 م شعاع (أمامي)	3 مجموعات	3.00 م	50×3.0	CS500×600	18 جهاز كمبيوتر شخصى
		2.00 م	50×3.0	CS500×600	0 قطعة
		1.00 م	50×3.0	CS500×600	0 قطعة
16.00 م شعاع (جانبي)	2 مجموعات	3.00 م	50×3.0	CS500×600	13 قطعة
		2.00 م	50×3.0	CS500×600	0 قطعة
		1.00 م	50×3.0	CS500×600	3 قطع
13.00 م عمود	6 مجموعات	3.00 م	50x3.0	CS350×350	24 قطعة
		2.00 م	50x3.0	CS350×350	0 قطعة
		1.00 م	50x3.0	CS350×350	6 قطعة
مكعب شعاع	مكعب حنفية 500x600				0 قطعة
برج الإطار	حنفية الأكمام بلوك M				6 قطعة
	قاعدة فولاذية م				6 قطعة
	القسم العلوي م				6 قطعة
	رافعة يدوية، BA05 2 طن				6 قطعة
	قسم مفصل حنفية، ارتفاع 1 متر				6 قطعة
	حبال الألياف، BA04،2 طن 3 م				6 قطعة
	مداد طويل				24 قطعة
غرض		المواصفات (تروس مربعة)			الكمية
		طول	الأنبوب الرئيسي (مم)	الحجم (مم)
عمود السقف	3 مجموعات	1.80 م	50×3.0	CS289×289	3 قطع
16.00 م العارضة العلوية	1 مجموعات	3.00 م	50×3.0	CS289×289	5 قطعة
		2.00 م	50×3.0	CS289×289	0 قطعة
		1.00 م	50×3.0	CS289×289	1 قطعة
9.20 م شعاع مائل	6 مجموعات	3.00 م	50×3.0	CS289×289	12 قطعة
		2.00 م	50×3.0	CS289×289	6 قطعة
		1.20 م	50×3.0	CS289×289	6 قطعة
9.20 م الجمالون سلم	12 مجموعة	3.00 م	50×3.0	CL30,289*50	24 قطعة
		2.00 م	50×3.0	CL30,289*50	12 قطعة
		1.20 م	50×3.0	CL30,289*50	12 قطعة
مكونات السقف		سقف كونر 4 طرق، يستخدم لتروس شعاع السقف		CS289×289	2 قطعة
		سقف كونر 5 طرق، يستخدم لتروس شعاع السقف		CS289×289	1 قطعة
		ربط لوحة مع المشبك			3 قطع
		المشبك واحد			24 قطعة
		المشبك المزدوج			12 قطعة
		مادة مظلة السقف: بولي كلوريد الفينيل، اللون الأزرق أو حسب الطلب.		433.36	1 قطعة
غرض		المواصفات (تروس مربعة)			الكمية
		طول	الأنبوب الرئيسي (مم)	الحجم (مم)
20.00 م عرض الأجنحة	2 مجموعات	3.00 م	50×3.0	CS500×600	14 قطعة
		2.00 م	50×3.0	CS500×600	4 جهاز كمبيوتر شخصى
		1.00 م	50×3.0	CS500×600	0 قطعة
13.00 م عمود الأجنحة	2 مجموعات	3.00 م	خطأ شنيع	CS350×350	8 قطعة
		2.00 م	خطأ شنيع	CS350×350	0 قطعة
		1.00 م	خطأ شنيع	CS350×350	2 قطعة
برج الأجنحة	حنفية الأكمام بلوك M				2 قطعة
	قاعدة فولاذية م				2 قطعة
	القسم العلوي م				2 قطعة
	رافعة يدوية، BA05 2 طن				2 قطعة
	مفصل حنفية، ارتفاع 1 متر				2 قطعة
	حبال الألياف، BA04،2 طن 3 م				2 قطعة
	مداد طويل				8 قطعة
ملحق تروس		مقرنة مخروطية ومشبك ودبوس Safrty			جميع تعيين

وزن التعبئة: 5000 كجم

حجم التعبئة: 32cbm

غرض	تخصيص				كمية
مرحلة تجميع الألمنيوم	تتصدر: 4x8ft (1.22×2.44 م)		خشبي		84 قطعة
	دعامة مسرح بطول 1.22 م				96 قطعة
	دعامة مسرح بطول 2.44 م				91 قطعة
	الوقوف مع أنبوب قابل للتمديد				104 قطعة
	قاعدة قابلة للتعديل للمرحلة				104 قطعة
درج المرحلة	تتصدر خشبية	المجموع	8	خطوات	2 قطعة
