Dragonstage
تعبئة الوزن: 1300 كجم
حجم التعبئة: 10CBM
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 8.00 م شعاع (أمامي) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 7.00 م شعاع (الجانب) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||||
| 4.00 م رند | 4 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||||
| شعاع مكعب | 6 وجوه | CS289 × 289 | 0pcs | |||||
| برج الإطار | كتلة الأكمام spigot | 4pcs | ||||||
| قاعدة الصلب s | 4pcs | |||||||
| الجزء العلوي من القسم | 4pcs | |||||||
| الرافعة اليدوية ، BA05 2TONS | 4pcs | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 4pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 4pcs | |||||||
| طويلة outrigger | 16pcs | |||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| عمود السقف | 2 مجموعات | .80 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||
| 7.00 م شعاع أعلى | 1 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 1pcs | |||||
| 4.20 م شعاع مائل | 4 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.20 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||||
| 4.20 م الجمالون سلم | 6 مجموعات | 3.00 م | 50 × 3.0 | CL30،289*50 | 6pcs | |||
| 2.00 م | 50 × 3.0 | CL30،289*50 | 0pcs | |||||
| 1.20 م | 50 × 3.0 | CL30،289*50 | 6pcs | |||||
| مكونات السقف | 4 | سقف كونر 4 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 2pcs | ||||
| 5 | سقف كونر 5 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 0pcs | |||||
| 1 | قم بتوصيل اللوحة بالمشبك | CS289 × 289 | 2pcs | |||||
| مشبك واحد | 12pcs | |||||||
| مشبك مزدوج | 8pcs | |||||||
| مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص. | 114.16 | 1pcs | ||||||

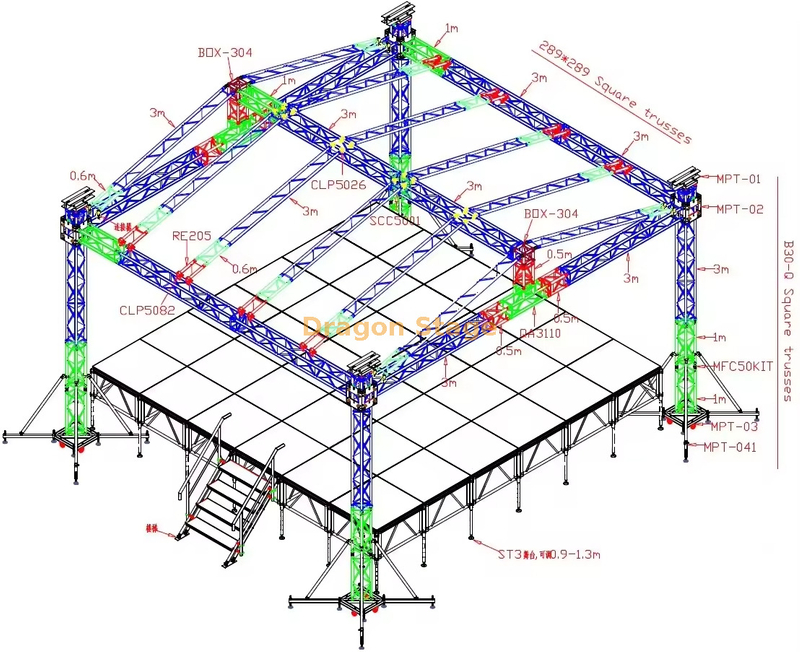

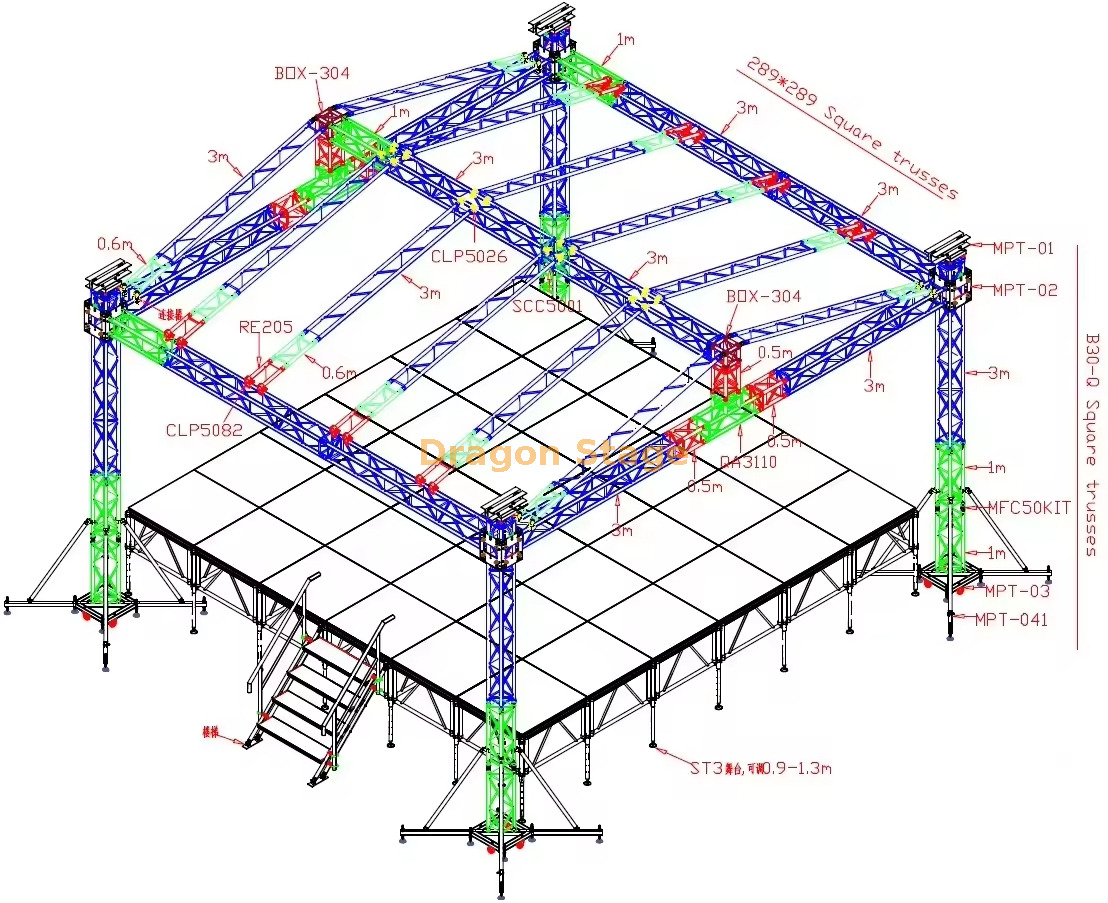

تتطلب الحفلات الموسيقية الخارجية، وفعاليات الشركات، والتجمعات العامة الكبيرة أكثر من مجرد مسرح؛ أنها تتطلب حماية علوية معتمدة وموثوقة. يوفر هيكل DragonStage المخصص للسقف الخارجي مظلة قوية تتحدى الطقس لحدثك. بأبعاد خارجية تبلغ 8 م (عرض) × 7 م (عمق) × 5 م (ارتفاع) ، تم تصميم هذا النظام خصيصًا لتغطية وحماية مناطق الأداء الحيوية والمعدات من الطقس غير المتوقع.
تم تصميم هيكل الجمالون هذا باستخدام الألومنيوم عالي الجودة وتصميم سقف مائل كلاسيكي ، ويضمن أقصى قدر من جريان مياه الأمطار ويوفر نقاط تجهيز مخصصة لأنظمة الإضاءة والصوت الاحترافية، مما يجعله البنية التحتية الأساسية لأي إنتاج خارجي كبير.
تواجه لوجستيات إنتاج الأحداث ضغطًا مستمرًا لنشر الهياكل الكبيرة بسرعة مع الحفاظ على أعلى معايير السلامة الهيكلية. يعد اختيار هيكل الجمالون أمرًا بالغ الأهمية، خاصة عند توقع الرياح والأمطار.
يدمج حل DragonStage المواد المتميزة والتصميم الذكي للتغلب على هذه التحديات.
ألومنيوم عالي الجودة: يستخدم الهيكل أقسام الجمالون المربعة CS289x289 بحجم أنبوب رئيسي يبلغ $mathbf{50 imes 3.0 ext{mm}}$. يوفر اختيار المواد هذا قوة هيكلية استثنائية للمعدات الثقيلة مع الحفاظ على وزن إجمالي يمكن التحكم فيه للنقل والتجميع.
الحماية المثلى من المطر: يعد تصميم سقف الملعب أمرًا بالغ الأهمية. على عكس الأسطح المسطحة، تعمل الزاوية المائلة على التخلص من المياه بشكل فعال، مما يمنع التراكم الخطير لحمل المطر الذي يمكن أن يؤدي إلى فشل هيكلي أثناء الطقس القاسي.
النقل الفعال: على الرغم من نطاقه الكبير، فقد تم تصميم النظام للتعبئة المعيارية ، مما يقلل من الحجم المكعب المطلوب للنقل والتخزين، ويترجم مباشرة إلى تكاليف لوجستية مخفضة لشركات تأجير الأحداث والإنتاج السياحي.

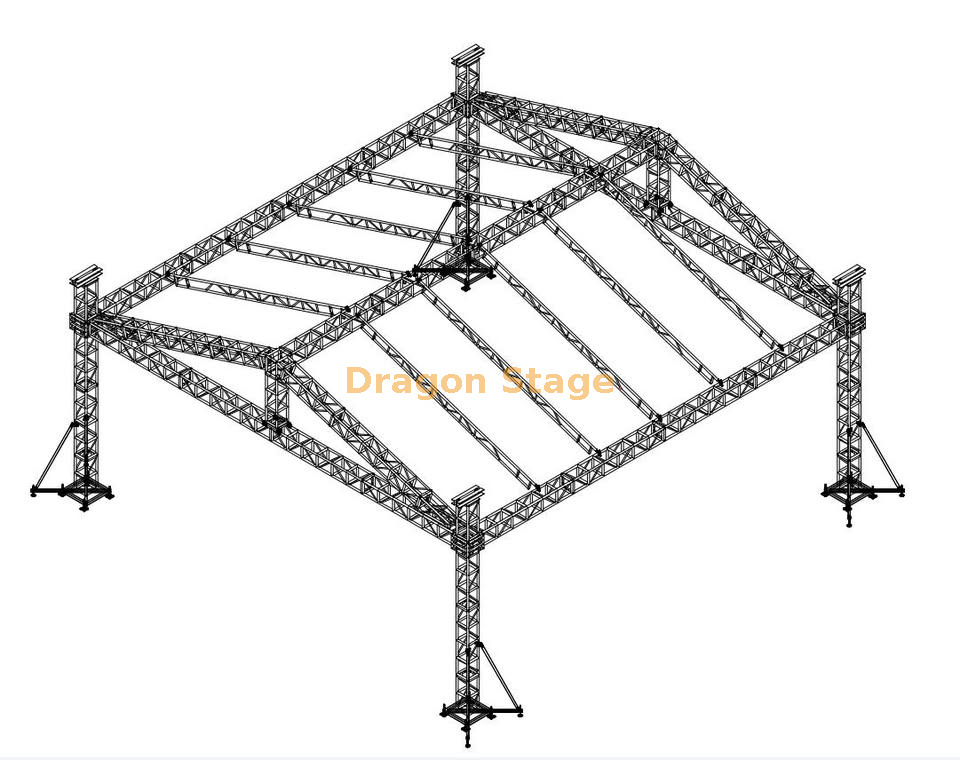

يعد نظام الجمالون للسقف المائل 8x7x5m إطارًا كاملاً، بما في ذلك جميع المكونات الضرورية للدعم الأرضي الآمن والتجهيزات العلوية.
| عنصر | مواصفة | كمية | غاية |
| الركائز (الأرجل) | 50 دولارًا × 3.0 دولارًا ملم CS289x289 | 4 مجموعات | يوفر دعمًا للارتفاع الرأسي 5 أمتار. |
| الضوء الرئيسي (الأمامي/الخلفي) | 50 دولارًا × 3.0 دولارًا ملم CS289x289 | مجموعتان (طول 8.00 م) | يحدد التزوير الرئيسي وامتداد السقف. |
| شعاع جانبي | 50 دولارًا × 3.0 دولارًا ملم CS289x289 | مجموعتان (طول 7.00 م) | يحدد العمق وسعة التحميل الجانبي. |
يتكون هيكل سقف الملعب من أجزاء متخصصة لضمان الشكل والمرونة في الطقس:
تشكل العوارض المائلة ودعامات السلم منحدرات السقف، مما يدعم بشكل فعال مادة المظلة.
تضمن زوايا السقف (4 طرق) ولوحات التوصيل نقاط اتصال محكمة وآمنة في جميع قمم الذروة والزاوية.
يتم تضمين مظلة PVC ذات حجم مخصص 114.16 ، مما يوفر غطاء مقاوم للماء باللون الأزرق أو بلون مخصص، مصمم خصيصًا ليناسب هندسة السقف.
يعتمد النظام بأكمله على طرق اتصال موثوقة ومثبتة، بما في ذلك المشابك المفردة والمزدوجة لملحقات الملحقات (الأضواء واللافتات)، وآلية توصيل الحنفية الآمنة للتجميع السريع وعالي القوة لقطاعات الجمالون الرئيسية.
يوفر سقف الملعب مزايا مميزة مقارنة بالتصميمات المسطحة أو المقببة النموذجية للأحداث الخارجية متوسطة إلى كبيرة الحجم:
تساقط المياه بشكل فائق: تمنع زاوية السقف تجمع المياه، مما يخفف من خطر الحمل الزائد للوزن الديناميكي أثناء هطول الأمطار الغزيرة.
تجهيزات رأسية واضحة: توفر القمة المركزية ارتفاعًا طبيعيًا، مما يوفر خلوصًا أكبر للرأس وقدرة تحميل رأسية محسنة للإضاءة الثقيلة وشاشات الفيديو الكبيرة.
المظهر الجمالي: يتميز المظهر الجانبي الكلاسيكي بالقوة والاحترافية بصريًا، مما يؤطر منطقة المسرح بشكل فعال للكاميرات والجماهير.
قم بتأمين حدثك القادم ضمن هيكل مصمم لتحقيق الموثوقية ومصمم لتحقيق الأداء. نظام DragonStage 8x7x5m Pitch Roof Truss جاهز للتخصيص وفقًا لمواصفاتك الدقيقة.
اتصل بفريقنا الهندسي اليوم لطلب مخطط تحميل مفصل والحصول على استشارة مخصصة بشأن متطلبات الحفلة أو الحدث المحددة الخاصة بك.
