| توافر الحالة: | |
|---|---|
Dragonstage
تعبئة الوزن: 1700 كجم
حجم التعبئة: 12CBM
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 9.00 م شعاع (مقدمة) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 6pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 6.00 م شعاع (الجانب) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 5.00 م دعامة | 4 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| شعاع مكعب | 6 وجوه | CS289 × 289 | 0pcs | |||||
| برج الإطار | كتلة الأكمام spigot | 4pcs | ||||||
| قاعدة الصلب s | 4pcs | |||||||
| الجزء العلوي من القسم | 4pcs | |||||||
| الرافعة اليدوية ، BA05 2TONS | 4pcs | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 4pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 4pcs | |||||||
| طويلة outrigger | 16pcs | |||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| عمود السقف | 2 مجموعات | .90 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||
| 6.00 م شعاع أعلى | 1 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 4.70 م شعاع مائل | 4 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||||
| 2.70 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||||
| 4.70 م الجمالون سلم | 4 مجموعات | 3.00 م | 50 × 3.0 | CL30،289*50 | 0pcs | |||
| 2.00 م | 50 × 3.0 | CL30،289*50 | 4pcs | |||||
| 2.70 م | 50 × 3.0 | CL30،289*50 | 4pcs | |||||
| مكونات السقف | 4 | سقف كونر 4 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 2pcs | ||||
| 5 | سقف كونر 5 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 0pcs | |||||
| 1 | قم بتوصيل اللوحة بالمشبك | CS289 × 289 | 2pcs | |||||
| مشبك واحد | 8pcs | |||||||
| مشبك مزدوج | 8pcs | |||||||
| مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص. | 114.66 | 1pcs | ||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 2.00 م شعاع الأجنحة | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 5.00 م أجنحة عمود | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| برج الأجنحة | كتلة الأكمام spigot | 2pcs | ||||||
| قاعدة الصلب s | 2pcs | |||||||
| الجزء العلوي من القسم | 2pcs | |||||||
| الرافعة اليدوية ، BA05 2TONS | 2pcs | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 2pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 2pcs | |||||||
| طويلة outrigger | 8pcs | |||||||
| ملحق الجمالون | مقرن مخروطي و Safrty Clip & PIN | مجموعة كاملة | ||||||
بالنسبة لمنتجي الفعاليات المحترفين، يعد نظام الجمالون السقفي المصنوع من الألومنيوم أكثر من مجرد إطار؛ إنه القلب الهيكلي للإنتاج الخارجي الناجح. ويكمن التحدي في تأمين الأصول عالية القيمة - مثل أنظمة مكبرات الصوت المتطورة - مع توفير مأوى قوي وإدارة الأحمال الكابولية الكبيرة.

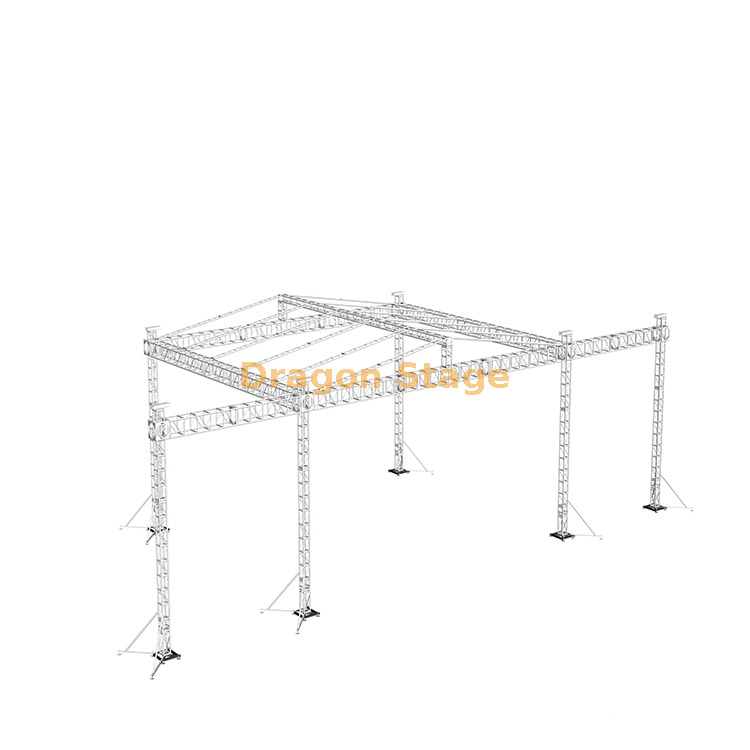

تم تصميم نظام بامتداد واضح Line Array Roof Truss الخاص بـ DragonStage مقاس 9x6x6m خصيصًا لتلبية هذا الطلب. يتميز هذا الهيكل المخصص يبلغ عرضه 9 أمتار وعمقه 6 أمتار وارتفاعه 6 أمتار ، ويدمج أجنحة جانبية مخصصة بعرض 2 متر مصممة خصيصًا لتعليق مكبر الصوت بشكل آمن ودقيق. فهو يوفر مزيجًا مهمًا من سعة التحميل المعتمدة، والتجميع السريع، والحماية الأساسية من الطقس التي يتطلبها بناء الأحداث الحديثة.
يواجه مديرو إنتاج الأحداث ضغوطًا مستمرة لضمان الإعداد السريع دون المساس بسلامة الجمهور والطاقم. تعتبر المواد الرديئة أو أنظمة الاتصال المعقدة هي نقاط الضعف الأساسية، مما يؤدي إلى التأخير وزيادة تكاليف العمالة وارتفاع المخاطر.
يعالج DragonStage هذه المشكلات من خلال الاستفادة من CS289×289 Square Truss مع أنابيب رئيسية مقاس 50×3.0 مم عبر الهيكل بأكمله. توفر مواصفات الألومنيوم القوية هذه نسبة قوة إلى وزن فائقة، وهو أمر ضروري لتصميم دعامات الإضاءة شديدة التحمل وتجهيز السماعات. يتميز النظام بمجموعة كاملة من المكونات التقنية، بما في ذلك القواعد الفولاذية , لكتل الأكمام الحنفية والأقسام العلوية للركائز الأربع الرئيسية، مما يضمن إطارًا مستقرًا ومدعومًا من الأرض. تعد قائمة المكونات التفصيلية هذه أمرًا أساسيًا لزيادة السرعة والموثوقية الهيكلية في الموقع (المصدر: https://www.dragontruss.com/Download ).
يوفر المخصص هذا نظام Line Array Shape Roof Truss ميزات تصميم محددة تميزه كحل احترافي للإعدادات الصوتية والمرئية المعقدة.
على عكس هياكل السقف العامة، يشتمل هذا الطراز مقاس 9 × 6 × 6 م على مدمجتين بسلاسة بطول 2 م عارضتين وأعمدة أجنحة داعمة . تعتبر هذه الامتدادات حيوية لتعليق مكبرات الصوت ذات الخط الثقيل على الارتفاع والمسافة الأمثل من المسرح الرئيسي، مما يحسن تغطية الصوت وتشتيته دون التدخل في إضاءة المسرح أو خطوط رؤية شاشة الفيديو. تشتمل الأجنحة على رافعات يدوية مخصصة سعة 2 طن ورافعات ألياف للرفع الآمن والمهني (المصدر: https://www.prolyte.com/advice/loading-of-trusses ).
تتطلب الأحداث الخارجية حماية علوية موثوقة. يتضمن النظام مادة PVC عالية الجودة لمظلة السقف ، وهي مقاومة للأشعة فوق البنفسجية ومقاومة للماء، وتغطي مساحة 9x6 م. تحمي هذه التغطية المعدات باهظة الثمن وفناني الأداء وسطح المسرح من الأحوال الجوية السيئة، مما يضمن استمرارية العرض وإطالة عمر الأصول الإلكترونية.
الاستقرار تحت الحمل والرياح غير قابل للتفاوض بالنسبة للجمالونات ذات الامتداد الكبير. يشتمل الهيكل على ركائز طويلة وقواعد فولاذية عند نقاط البرج، مما يوفر مساحة واسعة للإرساء وموازنة القوى التي يمارسها السقف والإضاءة ومكبرات الصوت المعلقة. يؤدي استخدام قسم المفصلات الحنفية إلى تسهيل التجميع الأرضي للأبراج العمودية بشكل أكثر أمانًا وسهولة قبل رفعها إلى مكانها.
| سؤال | إجابة |
| س: ما هي مواصفات الجمالون الرئيسية؟ | يستخدم النظام CS289×289 Square Truss مع أنابيب رئيسية مقاس 50×3.0 مم ، مما يوفر معيارًا قويًا لتطبيقات الأحداث ذات التحميل العالي. |
| س: كيف يتعامل النظام مع أحمال مصفوفة الخط؟ | يشتمل على جناحين جانبيين مخصصين بعرض 2 متر مع أعمدة داعمة، مكتملين برافعة يدوية 2 طن لرفع وتعليق مصفوفات السماعات بشكل آمن. |
| س: ما هي الأبعاد الرئيسية؟ | تبلغ تغطية السقف الرئيسية 9 أمتار عرضًا × 6 أمتار عمقًا × 6 أمتار ارتفاعًا ، مع إضافة 2 متر عرض إضافي بواسطة كل جناح مكبر صوت. |
| س: هل المادة معتمدة للاستخدام الخارجي؟ | نعم، تم تصميم الجمالون الألومنيوم والمظلة البلاستيكية لضمان المتانة ومقاومة التآكل، ومناسبة لنشر منصة المسرح الخارجية المخصصة على المدى الطويل . |
قم بتجهيز حدثك الرئيسي القادم بنظام دعامات سقف مصفوفة خطية معتمد ومصمم بدقة لتحقيق أقصى قدر من الأمان والكفاءة.
اتصل بفريق المبيعات الفني في DragonStage اليوم لتأكيد قدرات التحميل وتأمين هيكل الجمالون السقفي المصنوع من الألومنيوم عالي السعة مقاس 9x6x6 م.
تعبئة الوزن: 1700 كجم
حجم التعبئة: 12CBM
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 9.00 م شعاع (مقدمة) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 6pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 6.00 م شعاع (الجانب) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 5.00 م دعامة | 4 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| شعاع مكعب | 6 وجوه | CS289 × 289 | 0pcs | |||||
| برج الإطار | كتلة الأكمام spigot | 4pcs | ||||||
| قاعدة الصلب s | 4pcs | |||||||
| الجزء العلوي من القسم | 4pcs | |||||||
| الرافعة اليدوية ، BA05 2TONS | 4pcs | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 4pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 4pcs | |||||||
| طويلة outrigger | 16pcs | |||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| عمود السقف | 2 مجموعات | .90 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||
| 6.00 م شعاع أعلى | 1 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 4.70 م شعاع مائل | 4 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||||
| 2.70 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||||
| 4.70 م الجمالون سلم | 4 مجموعات | 3.00 م | 50 × 3.0 | CL30،289*50 | 0pcs | |||
| 2.00 م | 50 × 3.0 | CL30،289*50 | 4pcs | |||||
| 2.70 م | 50 × 3.0 | CL30،289*50 | 4pcs | |||||
| مكونات السقف | 4 | سقف كونر 4 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 2pcs | ||||
| 5 | سقف كونر 5 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 0pcs | |||||
| 1 | قم بتوصيل اللوحة بالمشبك | CS289 × 289 | 2pcs | |||||
| مشبك واحد | 8pcs | |||||||
| مشبك مزدوج | 8pcs | |||||||
| مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص. | 114.66 | 1pcs | ||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 2.00 م شعاع الأجنحة | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 5.00 م أجنحة عمود | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| برج الأجنحة | كتلة الأكمام spigot | 2pcs | ||||||
| قاعدة الصلب s | 2pcs | |||||||
| الجزء العلوي من القسم | 2pcs | |||||||
| الرافعة اليدوية ، BA05 2TONS | 2pcs | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 2pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 2pcs | |||||||
| طويلة outrigger | 8pcs | |||||||
| ملحق الجمالون | مقرن مخروطي و Safrty Clip & PIN | مجموعة كاملة | ||||||
بالنسبة لمنتجي الفعاليات المحترفين، يعد نظام الجمالون السقفي المصنوع من الألومنيوم أكثر من مجرد إطار؛ إنه القلب الهيكلي للإنتاج الخارجي الناجح. ويكمن التحدي في تأمين الأصول عالية القيمة - مثل أنظمة مكبرات الصوت المتطورة - مع توفير مأوى قوي وإدارة الأحمال الكابولية الكبيرة.
تم تصميم نظام بامتداد واضح Line Array Roof Truss الخاص بـ DragonStage مقاس 9x6x6m خصيصًا لتلبية هذا الطلب. يتميز هذا الهيكل المخصص يبلغ عرضه 9 أمتار وعمقه 6 أمتار وارتفاعه 6 أمتار ، ويدمج أجنحة جانبية مخصصة بعرض 2 متر مصممة خصيصًا لتعليق مكبر الصوت بشكل آمن ودقيق. فهو يوفر مزيجًا مهمًا من سعة التحميل المعتمدة، والتجميع السريع، والحماية الأساسية من الطقس التي يتطلبها بناء الأحداث الحديثة.
يواجه مديرو إنتاج الأحداث ضغوطًا مستمرة لضمان الإعداد السريع دون المساس بسلامة الجمهور والطاقم. تعتبر المواد الرديئة أو أنظمة الاتصال المعقدة هي نقاط الضعف الأساسية، مما يؤدي إلى التأخير وزيادة تكاليف العمالة وارتفاع المخاطر.
يعالج DragonStage هذه المشكلات من خلال الاستفادة من CS289×289 Square Truss مع أنابيب رئيسية مقاس 50×3.0 مم عبر الهيكل بأكمله. توفر مواصفات الألومنيوم القوية هذه نسبة قوة إلى وزن فائقة، وهو أمر ضروري لتصميم دعامات الإضاءة شديدة التحمل وتجهيز السماعات. يتميز النظام بمجموعة كاملة من المكونات التقنية، بما في ذلك القواعد الفولاذية , لكتل الأكمام الحنفية والأقسام العلوية للركائز الأربع الرئيسية، مما يضمن إطارًا مستقرًا ومدعومًا من الأرض. تعد قائمة المكونات التفصيلية هذه أمرًا أساسيًا لزيادة السرعة والموثوقية الهيكلية في الموقع (المصدر: https://www.dragontruss.com/Download ).
يوفر المخصص هذا نظام Line Array Shape Roof Truss ميزات تصميم محددة تميزه كحل احترافي للإعدادات الصوتية والمرئية المعقدة.
على عكس هياكل السقف العامة، يشتمل هذا الطراز مقاس 9 × 6 × 6 م على مدمجتين بسلاسة بطول 2 م عارضتين وأعمدة أجنحة داعمة . تعتبر هذه الامتدادات حيوية لتعليق مكبرات الصوت ذات الخط الثقيل على الارتفاع والمسافة الأمثل من المسرح الرئيسي، مما يحسن تغطية الصوت وتشتيته دون التدخل في إضاءة المسرح أو خطوط رؤية شاشة الفيديو. تشتمل الأجنحة على رافعات يدوية مخصصة سعة 2 طن ورافعات ألياف للرفع الآمن والمهني (المصدر: https://www.prolyte.com/advice/loading-of-trusses ).
تتطلب الأحداث الخارجية حماية علوية موثوقة. يتضمن النظام مادة PVC عالية الجودة لمظلة السقف ، وهي مقاومة للأشعة فوق البنفسجية ومقاومة للماء، وتغطي مساحة 9x6 م. تحمي هذه التغطية المعدات باهظة الثمن وفناني الأداء وسطح المسرح من الأحوال الجوية السيئة، مما يضمن استمرارية العرض وإطالة عمر الأصول الإلكترونية.
الاستقرار تحت الحمل والرياح غير قابل للتفاوض بالنسبة للجمالونات ذات الامتداد الكبير. يشتمل الهيكل على ركائز طويلة وقواعد فولاذية عند نقاط البرج، مما يوفر مساحة واسعة للإرساء وموازنة القوى التي يمارسها السقف والإضاءة ومكبرات الصوت المعلقة. يؤدي استخدام قسم المفصلات الحنفية إلى تسهيل التجميع الأرضي للأبراج العمودية بشكل أكثر أمانًا وسهولة قبل رفعها إلى مكانها.
| سؤال | إجابة |
| س: ما هي مواصفات الجمالون الرئيسية؟ | يستخدم النظام CS289×289 Square Truss مع أنابيب رئيسية مقاس 50×3.0 مم ، مما يوفر معيارًا قويًا لتطبيقات الأحداث ذات التحميل العالي. |
| س: كيف يتعامل النظام مع أحمال مصفوفة الخط؟ | يشتمل على جناحين جانبيين مخصصين بعرض 2 متر مع أعمدة داعمة، مكتملين برافعة يدوية 2 طن لرفع وتعليق مصفوفات السماعات بشكل آمن. |
| س: ما هي الأبعاد الرئيسية؟ | تبلغ تغطية السقف الرئيسية 9 أمتار عرضًا × 6 أمتار عمقًا × 6 أمتار ارتفاعًا ، مع إضافة 2 متر عرض إضافي بواسطة كل جناح مكبر صوت. |
| س: هل المادة معتمدة للاستخدام الخارجي؟ | نعم، تم تصميم الجمالون الألومنيوم والمظلة البلاستيكية لضمان المتانة ومقاومة التآكل، ومناسبة لنشر منصة المسرح الخارجية المخصصة على المدى الطويل . |
قم بتجهيز حدثك الرئيسي القادم بنظام دعامات سقف مصفوفة خطية معتمد ومصمم بدقة لتحقيق أقصى قدر من الأمان والكفاءة.
اتصل بفريق المبيعات الفني في DragonStage اليوم لتأكيد قدرات التحميل وتأمين هيكل الجمالون السقفي المصنوع من الألومنيوم عالي السعة مقاس 9x6x6 م.
