Dragonstage
وزن التعبئة: 5780 كجم
حجم التعبئة: 65cbm
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 18.00 م شعاع (مقدمة) | 4 مجموعات | 3.00 م | 50 × 3.0 | CS500 × 600 | 24pcs | |||
| 2.00 م | 50 × 3.0 | CS500 × 600 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS500 × 600 | 0pcs | |||||
| 36.00 م شعاع (جانبي) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS500 × 600 | 24pcs | |||
| 2.00 م | 50 × 3.0 | CS500 × 600 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS500 × 600 | 0pcs | |||||
| 7.00 م دعامة | 8 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 16pcs | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS389 × 389 | 8pcs | |||||
| شعاع مكعب | 6 وجوه | CS500 × 600 | 0pcs | |||||
| برج الإطار | كتلة الأكمام الحنفية م | 8pcs | ||||||
| قاعدة الصلب م | 8pcs | |||||||
| الجزء العلوي م | 8pcs | |||||||
| الرافعة اليدوية ، BA05 2TONS | 8pcs | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 8pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 8pcs | |||||||
| طويلة outrigger | 32pcs | |||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| عمود السقف | 4 مجموعات | 1.80 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||
| 36.00 م العارضة العلوية | 1 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 12pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 9.20 م شعاع مائل | 8 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 16pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 8pcs | |||||
| 1.20 م | 50 × 3.0 | CS289 × 289 | 8pcs | |||||
| 9.20 م سلم الجمالون | 30 مجموعة | 3.00 م | 50 × 3.0 | CL30،289*50 | 60 قطعة | |||
| 2.00 م | 50 × 3.0 | CL30،289*50 | 30pcs | |||||
| 1.20 م | 50 × 3.0 | CL30،289*50 | 30pcs | |||||
| مكونات السقف | 4 | سقف كونر 4 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 2pcs | ||||
| 5 | سقف كونر 5 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 2pcs | |||||
| 1 | قم بتوصيل اللوحة بالمشبك | CS289 × 289 | 4pcs | |||||
| مشبك واحد | 60 قطعة | |||||||
| مشبك مزدوج | 16pcs | |||||||
| مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص. | 849.36 | 1pcs | ||||||

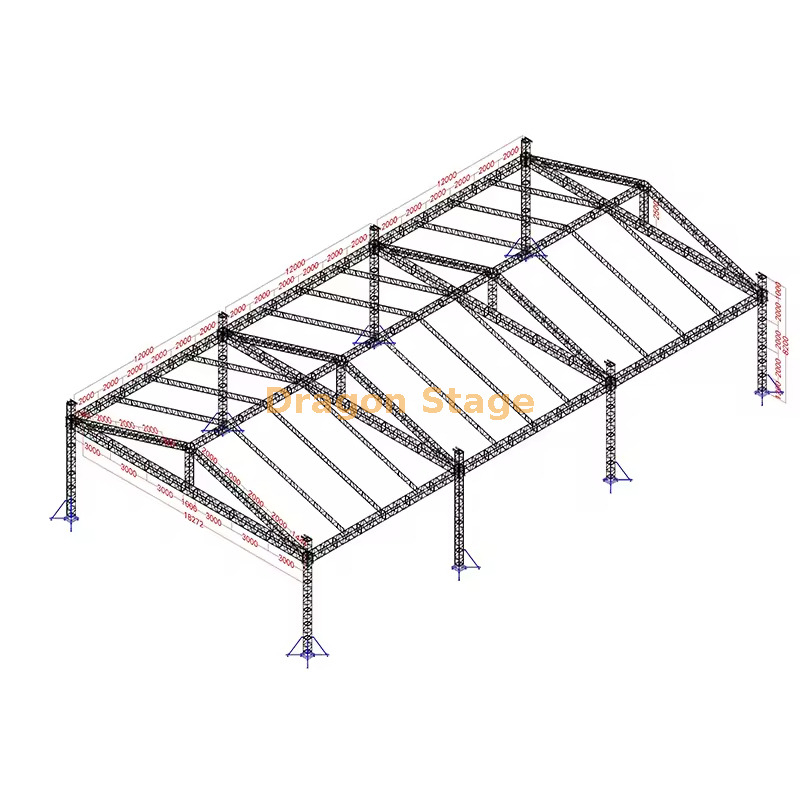

يعد نظام تروس السقف المصنوع من الألومنيوم ذو الشبكة الثلاثية مقاس 18 م × 36 م حلاً هيكليًا متميزًا مصممًا لإنتاج الأحداث على نطاق واسع في الصناعة. ومن خلال الاستفادة من بنية الشبكة الثلاثية المتقدمة، يوفر هذا النظام مساحة مذهلة تبلغ 648 مترًا مربعًا من مساحة المعدات العلوية المستمرة عالية السعة.
هندسة وحدات الشبكة الثلاثية: يتكون الهيكل من ثلاث شبكات مترابطة بعمق 12 مترًا وعرض 18 مترًا ، مما يخلق مساحة احترافية إجمالية يبلغ عمقها 36 مترًا وعرضها 18 مترًا..
الارتفاع على مستوى الاستاد: يقف هذا النظام على ارتفاع مثير للإعجاب يبلغ 8 أمتار ، ويوفر الخلوص الرأسي اللازم لمصفوفات الخطوط الضخمة، وأجهزة الإضاءة متعددة الطبقات، وخلفيات شاشة LED كبيرة الحجم.
سلامة هيكلية فائقة: تم بناء النظام على تكوين دعم أرضي متعدد الأبراج، ويستخدم أعمدة رأسية للخدمة الشاقة مع ركائز معززة وألواح قاعدة صناعية لضمان الاستقرار الصلب عبر امتداده الممتد.
منصة تزوير عالية السعة: مصممة للتطبيقات الثقيلة، توفر تقاطعات الشعاع المتقاطع المتعددة كثافة عالية من نقاط التعليق الآمنة للمعدات السمعية والبصرية الاحترافية والمؤثرات المسرحية.
هيكل من مواد فاخرة: مصنوع من سبائك الألومنيوم 6061-T6 عالية القوة ، مما يوفر التوازن المثالي لقدرة تحمل الحمل الهائلة والمقاومة الطبيعية للعوامل البيئية الخارجية.
تطبيق متعدد الاستخدامات وواسع النطاق: هذا هو الاختيار النهائي لمراحل المهرجانات الرئيسية وأجنحة المعارض التجارية الدولية ومنشآت المدرج الخارجي الدائم.
بالنسبة لحفلات الملاعب الأكثر طموحًا والمهرجانات الخارجية ذات المستوى العالمي، لا تستطيع أنظمة السقف القياسية تلبية الطلب الفني. يعد نظام تروس السقف للمناسبات الخارجية مقاس 18x36x8m من DragonStage عملاقًا هندسيًا، حيث يوفر مساحة مذهلة تبلغ 648 مترًا مربعًا من منطقة الأداء دون عائق. السمة المميزة لهذا النظام هي تكوين الشبكة الثلاثية ، مما يوفر كثافة تزوير لا مثيل لها وصلابة هيكلية شديدة لأثقل الدراجين التقنيين. مع خلوص رأسي يبلغ 8 أمتار وامتداد واضح يبلغ 36 مترًا، تم تصميم هذا الهيكل على نطاق الاستاد لنخبة المصممين الذين يحتاجون إلى 'سماء' موسعة لمخططات الإضاءة ثلاثية الأبعاد المعقدة وعمليات تكامل الفيديو متعددة الأطنان.
التحدي الهندسي الأساسي المتمثل في الامتداد الواضح البالغ 36 مترًا هو إدارة الانحراف الهيكلي (الترهل) مع دعم الحمل الفني الضخم. يحل DragonStage هذه المشكلة من خلال استخدام سبائك الألومنيوم 6061-T8 ، والتي توفر قوة إنتاجية وصلابة فائقة مقارنة بسبائك T6 القياسية.
علاوة على ذلك، يضيف تصميم الشبكة الثلاثية ثلاث طبقات من الدعامات الأفقية، مما يزيد بشكل كبير من 'الصلابة الالتوائية' للسقف، مما يمنع الالتواء تحت الأحمال غير المتساوية أو الديناميكية. لإدارة أحمال الرياح الهائلة المرتبطة بمظلة تبلغ مساحتها 648 مترًا مربعًا، يستخدم النظام تكوين دعم أرضي متعدد الأبراج (8 أو 10 أبراج) مزودًا بأذرع امتداد للخدمة الشاقة ونقاط ربط صابورة متخصصة لضمان بقاء الهيكل بمثابة مرساة آمنة في أي بيئة.
تم تصنيع هذا النظام مقاس 18x36x8m من سبائك الألومنيوم 6061-T8 المستخدمة في مجال الطيران والفضاء . هذه المادة عبارة عن محلول تم معالجته حراريًا وعمله على البارد لتوفير نسبة القوة إلى الوزن القصوى، مما يضمن بقاء الهيكل مصدرًا احترافيًا وطويل الأمد لجولات الملاعب العالمية الأكثر تطلبًا (المصدر: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
يتيح تكوين الشبكة الثلاثية تجهيزًا مرنًا ومتعدد النقاط لمكعبات الفيديو LED المعلقة في المنتصف ومجموعات الصوت الضخمة دون المساس بالامتدادات الهيكلية الرئيسية.
وفقًا لمعايير السلامة الدولية للهياكل المؤقتة الضخمة، فإن استخدام نظام الدعم الأرضي مع الرافعات الكهربائية المتزامنة بوزن 2 طن هو الطريقة الآمنة الوحيدة لإدارة الرفع متعدد الأطنان المطلوب لشبكة تبلغ مساحتها 648 مترًا مربعًا (المصدر: https://www.plasa.org ).
لضمان حل كامل للمكان، تم تصميم هذا النظام لتحقيق التكامل السلس مع منصات المسرح المعيارية المصنوعة من الألومنيوم. تتميز هذه الأسطح بأسطح مضادة للانزلاق مقاس 18 مم وقدرات تحمل هائلة، مما يوفر أساسًا ثابتًا يتوافق مع الدرجة الصناعية للشبكة العلوية الثلاثية (المصدر: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
س: ما هي الفائدة المحددة لـ 'الشبكة الثلاثية'؟ ج: إنها توفر ثلاثة أضعاف مرونة التركيب التي توفرها شبكة واحدة وتزيد بشكل كبير من الاستقرار الهيكلي لمسافة 36 مترًا، مما يسمح بتخطيطات المعدات على مستوى الملاعب التي من شأنها أن تطغى على الأنظمة القياسية.
س: هل يمكن لهذا الامتداد الذي يبلغ 36 مترًا أن يدعم خلفية فيديو LED ضخمة بحجم الاستاد؟ ج: بالتأكيد. تم تصميم الجمالون الصندوقي 6061-T8 والهندسة المعمارية ثلاثية الشبكة خصيصًا لدعم الأوزان المتعددة الأطنان لجدران LED الاحترافية وأبراج صفيف الخطوط.
س: هل المظلة البلاستيكية مقاومة للماء وآمنة للحريق؟ ج: نعم. مظلاتنا مصنوعة من مادة PVC بوزن 850 جم/م2 وهي مقاومة للماء والأشعة فوق البنفسجية وتلبي معايير السلامة الدولية لمقاومة الحرائق B1/M2.
س: كم عدد الأبراج اللازمة لهذا النظام 18 × 36 م؟ ج: بالنسبة لهيكل بهذا المقياس وسعة التحميل، نوصي عادةً بتكوين دعم أرضي مكون من 8 أو 10 أبراج لضمان التوزيع المتساوي للوزن وأقصى قدر من الأمان.
قم ببناء إنتاج الاستاد الأكثر طموحًا لديك على أساس النخبة الهندسية والسلامة الصناعية. اتصل بالفريق الهندسي الخاص بـ DragonStage اليوم للحصول على عرض أسعار مخصص لهيكل المسرح الخاص باستاد الشبكة الثلاثية مقاس 18 × 36 × 8 م. قم بتنزيل مخططاتنا الفنية للتجهيزات وابدأ في التخطيط لحدثك العالمي بثقة مطلقة.
