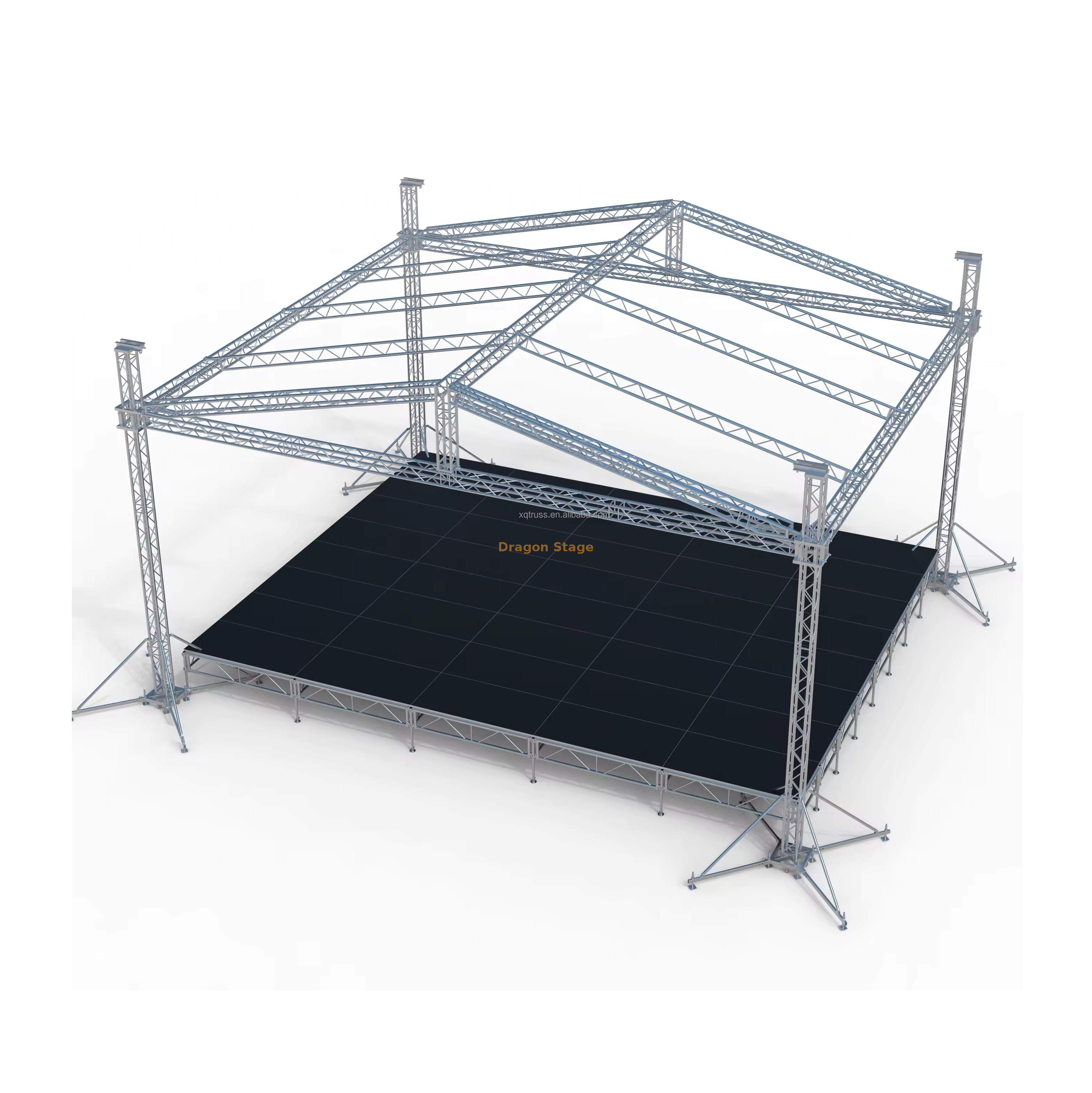

نظام تروس الإضاءة الصوتية للموسيقى من الألومنيوم المخصص مقاس 12 × 10 × 9 م

5 0 مراجعات

المسرح الخارجي 9.76x8.54 م ارتفاع 1.2-2 م

السعر: ￥ 43460 - 111164


توافر الحالة:



رسالتك

المنتج العلامة التجارية:
Dragon Stage

وصف المنتج

تعبئة الوزن: 1700 كجم

حجم التعبئة: 17CBM

غرض		المواصفات (الجمالون squre)			كتي
		طول	الأنبوب الرئيسي (مم)	الحجم (مم)
12.00 م شعاع (مقدمة)	2 مجموعات	3.00 م	50 × 3.0	CS389 × 389	8pcs
		2.00 م	50 × 3.0	CS389 × 389	0pcs
		1.00 م	50 × 3.0	CS389 × 389	0pcs
9.00 م شعاع (الجانب)	2 مجموعات	3.00 م	50 × 3.0	CS389 × 389	6pcs
		2.00 م	50 × 3.0	CS389 × 389	0pcs
		1.00 م	50 × 3.0	CS389 × 389	0pcs
8.00 م رند	4 مجموعات	3.00 م	50 × 3.0	CS289 × 289	8pcs
		2.00 م	50 × 3.0	CS289 × 289	0pcs
		1.00 م	50 × 3.0	CS289 × 289	4pcs
برج الإطار	كتلة الأكمام spigot				4pcs
	قاعدة الصلب s				4pcs
	الجزء العلوي من القسم				4pcs
	الرافعة اليدوية ، BA05 2TONS				4pcs
	قسم المفصلات الحنفية ، ارتفاع 1M				4pcs
	الألياف حبال ، BA04،2 طن 3M				4pcs
	طويلة outrigger				16pcs
غرض		المواصفات (الجمالون squre)			كتي
		طول	الأنبوب الرئيسي (مم)	الحجم (مم)
عمود السقف	2 مجموعات	1.20 م	50 × 3.0	CS289 × 289	2pcs
9.00 م شعاع أعلى	1 مجموعات	3.00 م	50 × 3.0	CS289 × 289	3pcs
		2.00 م	50 × 3.0	CS289 × 289	0pcs
		1.00 م	50 × 3.0	CS289 × 289	0pcs
6.20 م شعاع مائل	4 مجموعات	3.00 م	50 × 3.0	CS289 × 289	4pcs
		2.00 م	50 × 3.0	CS289 × 289	4pcs
		1.20 م	50 × 3.0	CS289 × 289	4pcs
6.20 م الجمالون سلم	8 مجموعات	3.00 م	50 × 3.0	CL30،289*50	8pcs
		2.00 م	50 × 3.0	CL30،289*50	8pcs
		1.20 م	50 × 3.0	CL30،289*50	8pcs
مكونات السقف		سقف كونر 4 طرق ، استخدم لتروس شعاع السقف		CS289 × 289	2pcs
		سقف كونر 5 طرق ، استخدم لتروس شعاع السقف		CS289 × 289	0pcs
		قم بتوصيل اللوحة بالمشبك			2pcs
		مشبك واحد			16pcs
		مشبك مزدوج			8pcs
		مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص.		194.16	1pcs
غرض		المواصفات (الجمالون squre)			كتي
		طول	الأنبوب الرئيسي (مم)	الحجم (مم)
.00 م شعاع الأجنحة	مجموعات	3.00 م	50 × 3.0	CS389 × 389	0pcs
		2.00 م	50 × 3.0	CS389 × 389	0pcs
		1.00 م	50 × 3.0	CS389 × 389	0pcs
8.00 م أجنحة عمود	مجموعات	3.00 م	50 × 3.0	CS289 × 289	0pcs
		2.00 م	50 × 3.0	CS289 × 289	0pcs
		1.00 م	50 × 3.0	CS289 × 289	0pcs
برج الأجنحة	كتلة الأكمام spigot				0pcs
	قاعدة الصلب s				0pcs
	الجزء العلوي من القسم				0pcs
	الرافعة اليدوية ، BA05 2TONS				0pcs
	قسم المفصلات الحنفية ، ارتفاع 1M				0pcs
	الألياف حبال ، BA04،2 طن 3M				0pcs
	طويلة outrigger				0pcs
ملحق الجمالون		مقرن مخروطي و Safrty Clip & PIN			مجموعة كاملة

تعبئة الوزن: 1900 كجم

حجم التعبئة: 12CBM

غرض	مواصفة					كمية
مرحلة التجميع الألومنيوم	تتصدر: 4x8ft (1.22x2.44m)		خشبي			28 جهاز كمبيوتر
	1.22 متر مرحلة دعامة					35 جهاز كمبيوتر
	2.44m المرحلة دعامة					32 جهاز كمبيوتر
	الوقوف مع أنبوب قابل للتمديد					40 جهاز كمبيوتر
	قاعدة قابلة للتعديل					40 جهاز كمبيوتر
درج المسرح	تتصدر خشبي	المجموع	8	خطوات	قابل للتعديل على ارتفاع المسرح	2 أجهزة كمبيوتر

نظام تروس سقف ألومنيوم مقاس 12x10x9m مخصص للحفلات الموسيقية واسعة النطاق

1. مقدمة

يتطلب تنفيذ الحفلات الموسيقية عالية التأثير والمهرجانات الخارجية واسعة النطاق أساسًا هيكليًا يوازن بين الحجم الهائل والسلامة المطلقة. تم تصميم نظام DragonStage 12x10x9m المخصص من الألومنيوم لإضاءة الموسيقى الصوتية لتلبية هذه المتطلبات، مما يوفر مساحة مغطاة ضخمة تبلغ 120 مترًا مربعًا مع ارتفاع يبلغ 9 أمتار. بالنسبة لمنظمي الأحداث والمقاولين الفنيين، يمثل هذا النظام قمة المعدات الاحترافية، حيث يوفر الخلوص اللازم لتصميمات الإضاءة المعقدة والعرض الصوتي الأمثل. من خلال التركيز على الموثوقية الهندسية، يوفر DragonStage هيكلًا يحول المساحات المفتوحة إلى أماكن أداء احترافية.

2. التحديات والحلول

في صناعة البناء والتشييد، فإن الانتقال من الهياكل المتوسطة إلى الكبيرة الحجم يطرح تحديات كبيرة في توزيع الأحمال وسلامة الارتفاع. غالبًا ما تعاني الجمالونات القياسية من الانحراف الناتج عن شاشات LED الثقيلة ومصفوفات الصوت على مدى 12 مترًا. بالإضافة إلى ذلك، يمكن أن تؤدي تكاليف العمالة المرتبطة بتجميع الهياكل الضخمة إلى تآكل ربحية المشروع بسرعة.

يعمل DragonStage على حل هذه المشكلات من خلال الهندسة عالية الدقة والنمطية. يستخدم نظامنا مقاس 12x10x9m سبائك الألومنيوم المعززة ونظام برج للخدمة الشاقة يعمل على تبسيط عملية رفع الحفارات العلوية. باستخدام كتل الأكمام القياسية والوصلات عالية القوة، تم تحسين كفاءة الإعداد بشكل كبير، مما يسمح للطاقم بتأمين الهيكل في جزء صغير من الوقت المطلوب للبدائل غير المعيارية. علاوة على ذلك، فإن تركيزنا على جودة المواد يضمن بقاء الهيكل مستقرًا حتى في ظل الأحمال الديناميكية لحفلة موسيقية عالية الطاقة.

3. الميزات والفوائد الرئيسية

تم تصميم نظام الجمالون المخصص مقاس 12 × 10 × 9 م كأصل طويل الأجل لمحترفي الأحداث الذين يحتاجون إلى أقصى قدر من التنوع والقوة.

هيكل من الألومنيوم عالي القوة 6061-T6

يتم تصنيع قلب النظام من سبائك الألومنيوم 6061-T6 (أو 6082-T6)، المعروفة بنسبة القوة إلى الوزن الاستثنائية. ويضمن اختيار المواد هذا أنه على الرغم من قدرة الهيكل على دعم آلاف الكيلوجرامات من المعدات التقنية، إلا أنه يظل خفيفًا بدرجة كافية للنقل الفعال من حيث التكلفة والتعامل السهل في الموقع. إن مقاومة التآكل المتأصلة في هذه السبيكة تجعلها خيارًا مثاليًا للمهرجانات الخارجية حيث لا يمكن تجنب التعرض للعناصر (المصدر: https://www.dragontruss.com/Aluminum-Truss-pl3962133.html ).

نظام رفع برجي بطول 9 أمتار

يعد الارتفاع عاملاً حاسماً في الإنتاج السمعي البصري الاحترافي. تم تجهيز الأعمدة التي يبلغ طولها 9 أمتار بكتل الأكمام المتخصصة والأقسام العلوية التي تسمح بتجميع السقف بالكامل وجهاز الإضاءة على مستوى الأرض ورفعهما بأمان إلى موضعهما. يُعد أسلوب 'الدعم الأرضي' هذا ضروريًا للحفاظ على معايير السلامة أثناء عملية البناء، كما يدعو إليه قادة السلامة الصناعية (المصدر: https://www.plasa.org ).

سعة التحميل والسلامة المعتمدة

السلامة هي الشغل الشاغل لأي هيكل مؤقت. تم تصنيع كل مكون في هذا النظام مقاس 12 × 10 م لتلبية المعايير الدولية الصارمة، مما يضمن دقة وموثوقية حسابات الحمل. يتم دعم هذا الالتزام بالتميز الهندسي من خلال تقارير TUV الشاملة، مما يوفر لمقاولي الأحداث الوثائق اللازمة للحصول على الموافقات التنظيمية المحلية والامتثال للتأمين (المصدر: https://www.dragontruss.com/TUV-Report-dc249965.html ).

4. قسم الأسئلة الشائعة

س: ما هو الحد الأقصى للوزن الذي يمكن أن يتحمله العارضة التي يبلغ طولها 12 مترًا؟ ج: تعتمد سعة الحمولة على ملف الجمالون المحدد الذي تم اختياره (على سبيل المثال، 400 × 400 مم أو 400 × 600 مم). يتم توفير جداول تحميل مفصلة مع كل تكوين مخصص لضمان السلامة.

س: هل يمكن لهذا الهيكل الذي يبلغ طوله 9 أمتار أن يتحمل الرياح العاتية؟ ج: نعم. عند استخدامه مع القواعد الفولاذية شديدة التحمل، والركائز الطويلة، والصابورة المناسبة، يتم تصميم النظام للحفاظ على السلامة الهيكلية في الظروف الخارجية القياسية.

س: هل مظلة السقف PVC مقاومة للحريق؟ ج: نعم، مظلة السقف مصنوعة من مادة PVC المقاومة للهب، وتتوافق مع معايير السلامة الدولية للهياكل المؤقتة.

س: هل يمكنني تغيير مساحة 12 × 10 م لاحقًا؟ ج: بالتأكيد. تسمح لك الطبيعة المعيارية للدعامات لدينا بإعادة تكوين المكونات لإعدادات أصغر أو ذات أشكال مختلفة، مما يوفر عائدًا ممتازًا على الاستثمار.
