مخصص الألومنيوم الحفل المحمولة الصوت تروس المرحلة 20x10x7m

5 0 مراجعات

أجنحة 3M لمكبرات الصوت

منصة المسرح 17.08x8.54 م ارتفاع 2 م مع درجين.

السعر: ￥ 70790 - 134866


توافر الحالة:



رسالتك

المنتج العلامة التجارية:
Dragon Stage

وصف المنتج

وزن التعبئة: 3500 كجم

حجم التعبئة: 30CBM

غرض		المواصفات (الجمالون squre)			كتي
		طول	الأنبوب الرئيسي (مم)	الحجم (مم)
20.00 م شعاع (مقدمة)	2 مجموعات	3.00 م	50 × 3.0	CS500 × 600	12pcs
		2.00 م	50 × 3.0	CS500 × 600	2pcs
		1.00 م	50 × 3.0	CS500 × 600	0pcs
10.00 م شعاع (الجانب)	2 مجموعات	3.00 م	50 × 3.0	CS500 × 600	6pcs
		2.00 م	50 × 3.0	CS500 × 600	0pcs
		1.00 م	50 × 3.0	CS500 × 600	2pcs
6.00 م دعامة	6 مجموعات	3.00 م	50x3.0	CS350 × 350	12pcs
		2.00 م	50x3.0	CS350 × 350	0pcs
		1.00 م	50x3.0	CS350 × 350	0pcs
برج الإطار	كتلة الأكمام الحنفية م				6pcs
	قاعدة الصلب م				6pcs
	الجزء العلوي م				6pcs
	الرافعة اليدوية ، BA05 2TONS				6pcs
	قسم المفصلات الحنفية ، ارتفاع 1M				6pcs
	الألياف حبال ، BA04،2 طن 3M				6pcs
	طويلة outrigger				24pcs
غرض		المواصفات (الجمالون squre)			كتي
		طول	الأنبوب الرئيسي (مم)	الحجم (مم)
عمود السقف	2 مجموعات	2.00 م	50 × 3.0	CS289 × 289	2pcs
10.00 م شعاع أعلى	1 مجموعات	3.00 م	50 × 3.0	CS289 × 289	3pcs
		2.00 م	50 × 3.0	CS289 × 289	0pcs
		1.00 م	50 × 3.0	CS289 × 289	1pcs
10.20 م شعاع مائل	6 مجموعات	3.00 م	50 × 3.0	CS289 × 289	18 جهاز كمبيوتر شخصى
		2.00 م	50 × 3.0	CS289 × 289	0pcs
		1.20 م	50 × 3.0	CS289 × 289	6pcs
10.20 م سلم الجمالون	6 مجموعات	3.00 م	50 × 3.0	CL30،289*50	18 جهاز كمبيوتر شخصى
		2.00 م	50 × 3.0	CL30،289*50	0pcs
		1.20 م	50 × 3.0	CL30،289*50	6pcs
مكونات السقف		سقف كونر 4 طرق ، استخدم لتروس شعاع السقف		CS289 × 289	2pcs
		سقف كونر 5 طرق ، استخدم لتروس شعاع السقف		CS289 × 289	0pcs
		قم بتوصيل اللوحة بالمشبك			2pcs
		مشبك واحد			12pcs
		مشبك مزدوج			12pcs
		مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص.		343.36	1pcs
غرض		المواصفات (الجمالون squre)			كتي
		طول	الأنبوب الرئيسي (مم)	الحجم (مم)
3.00 م أجنحة شعاع	2 مجموعات	3.00 م	50 × 3.0	CS500 × 600	2pcs
		2.00 م	50 × 3.0	CS500 × 600	0pcs
		1.00 م	50 × 3.0	CS500 × 600	0pcs
6.00 م أجنحة عمود	2 مجموعات	3.00 م	خطأ شنيع	CS350 × 350	4pcs
		2.00 م	خطأ شنيع	CS350 × 350	0pcs
		1.00 م	خطأ شنيع	CS350 × 350	0pcs
برج الأجنحة	كتلة الأكمام الحنفية م				2pcs
	قاعدة الصلب م				2pcs
	الجزء العلوي م				2pcs
	الرافعة اليدوية ، BA05 2TONS				2pcs
	قسم المفصلات الحنفية ، ارتفاع 1M				2pcs
	الألياف حبال ، BA04،2 طن 3M				2pcs
	طويلة outrigger				8pcs
ملحق الجمالون		مقرن مخروطي و Safrty Clip & PIN			مجموعة كاملة

وزن التعبئة: 3100 كجم

حجم التعبئة: 20CBM

غرض	مواصفة					كمية
مرحلة التجميع الألومنيوم	تتصدر: 4x8ft (1.22x2.44m)		خشبي			49 جهاز كمبيوتر
	1.22 متر مرحلة دعامة					56 جهاز كمبيوتر
	2.44m المرحلة دعامة					56 جهاز كمبيوتر
	الوقوف مع أنبوب قابل للتمديد					64 أجهزة كمبيوتر
	قاعدة قابلة للتعديل					64 أجهزة كمبيوتر
درج المسرح	تتصدر خشبي	المجموع	8	خطوات	قابل للتعديل على ارتفاع المسرح	2 أجهزة كمبيوتر

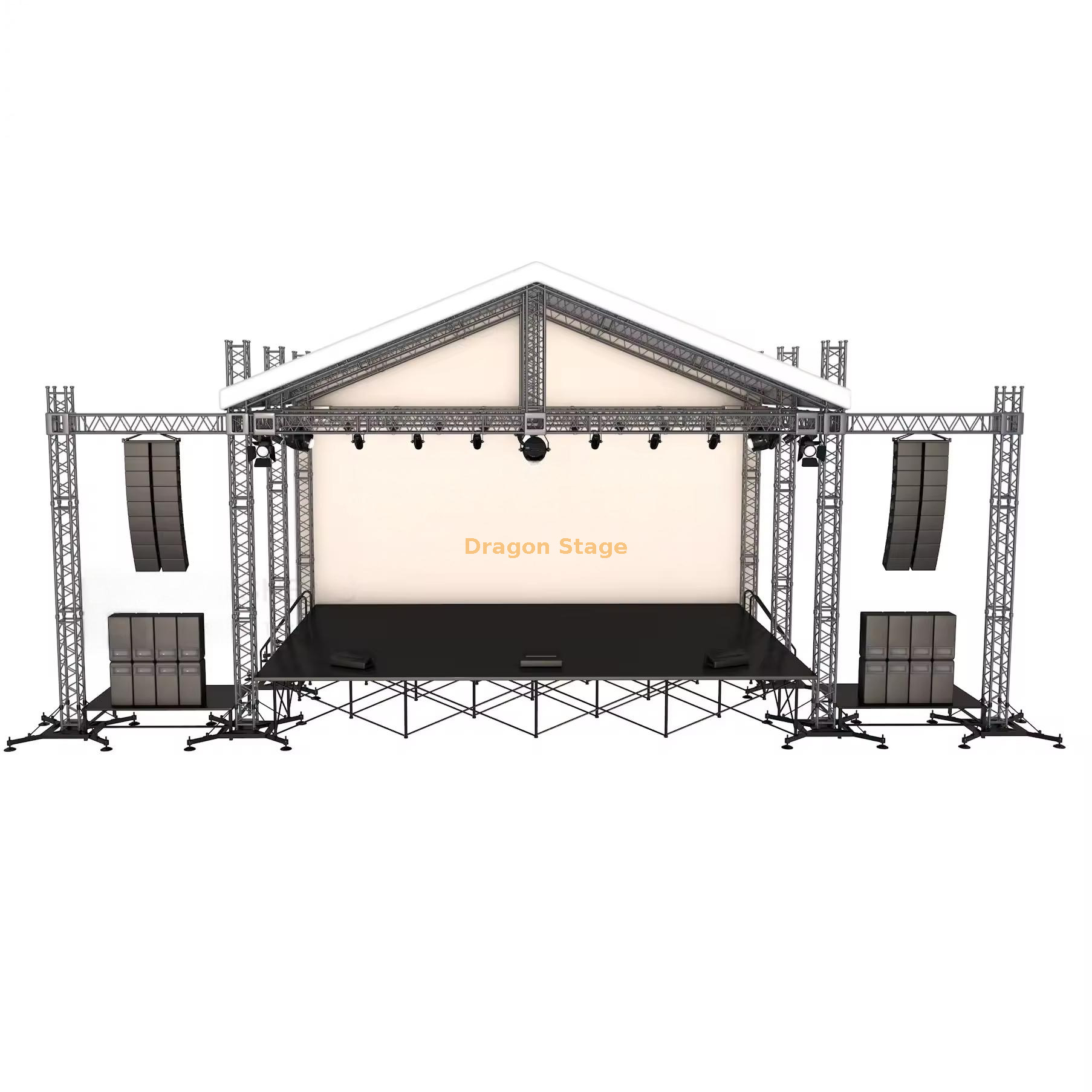

مرحلة تروس الصوت المحمولة المخصصة من الألومنيوم: 20 م × 10 م × 7 م (أطول فترة)

المقدمة: توسيع نطاق الجمهور بقوة تزوير لا مثيل لها

تضع منصة Dragon Stage المصنوعة من الألومنيوم المخصص للحفلات الموسيقية والصوتية معيارًا لإنتاج الأحداث الخارجية كبيرة الحجم، وتتميز بامتداد واضح استثنائي يبلغ 20 مترًا (65.6 قدمًا) . تبلغ أبعاد هذا الهيكل الضخم 20 م × 10 م × 7 م (الطول × العرض × الارتفاع) وهو مبني على الحاجة إلى إضاءة عالية السعة وشاشات LED وتزوير الصوت الثقيل بشكل حاسم عبر المسرح بأكمله. مدعومًا بنظام دعم أرضي قوي مكون من 6 أعمدة ، يوفر هذا الجمالون حضورًا آمنًا ومسيطرًا لأي مهرجان موسيقي كبير أو حدث عام كبير.

الميزات الرئيسية وانهيار المكونات

I. هيكل يمتد لمسافة 20 مترًا

لتحقيق أقصى عرض يبلغ 20 مترًا (65.6 قدمًا) بأمان، تم تصميم مكونات الجمالون بدقة:

أبعاد الهيكل: 20 م طول × 10 م عرض × 7 م ارتفاع (هيكل الجمالون).
تروس الشعاع الرئيسي (CS500x600): تستخدم الحزم العلوية التي تتعامل مع حمل التجهيز بالكامل تروس مربعة للخدمة الشاقة يعد هذا أمرًا إلزاميًا للحفاظ على سلامة الانحراف وقدرته على مدى فترة طويلة غير مدعومة. CS500x600 (حوالي 500 مم × 600 مم).
تروس عمود (CS350x350): ستة أعمدة عمودية تستخدم تروس CS350x350 عالية القوة ، مما يوفر دعمًا موثوقًا للضغط لارتفاع 7 أمتار.
أجنحة الصوت المتكاملة: تتميز بأجنحة بطول 2 × 3 متر للتركيب المستقل لأنظمة مكبرات الصوت ذات المصفوفة الخطية، مدعومة بأعمدة CS350x350 وقواعدها الأرضية.

ثانيا. تزوير، رفع وتحقيق الاستقرار

تم تعزيز هذا النظام بأجهزة واسعة لتحقيق أقصى قدر من السلامة التشغيلية:

الاستقرار الإجمالي: تم تضمين 32 ركيزة طويلة رائدة في الصناعة (24 هيكلًا رئيسيًا + 8 أجنحة)، مما يوفر أكبر قدر من البصمة الأساسية اللازمة للبيئات ذات الرياح العاتية والتجهيزات ذات الأحمال العالية. المناسب على جميع الوحدات الثمانية ذات القاعدة الفولاذية M. يجب تطبيق وزن الصابورة
مكونات البرج للخدمة الشاقة: تم تصميم جميع مكونات البرج — كتل الأكمام الحنفية M , والقواعد الفولاذية M والأقسام العلوية M — لتطبيقات الأحمال العالية، مما يضمن وجود واجهة آمنة بين نظام الرفع وشبكة الجمالون الرئيسية.
نظام الرفع: النظام مزود بـ 8 مجموعات من الرافعات اليدوية 2 طن (BA05) . على الرغم من أنها عملية، نظرًا لحجم الهيكل الذي يبلغ 20 مترًا (وزن الجمالون 3500 كجم)، فإن معظم المستخدمين المحترفين يختارون الترقية إلى الرافعات ذات السلسلة الكهربائية للحصول على رفع رأسي أكثر سلاسة وأمانًا وأسرع.

ثالثا. منصة المرحلة المتكاملة

تم إعداد المسرح على أعلى مستوى لتحقيق أقصى قدر من الرؤية للجمهور في الأحداث الكبرى:

البصمة المسرحية: مساحة أداء واسعة تبلغ 17.08 م × 8.54 م (حوالي 56 قدمًا × 28 قدمًا).
ارتفاع المسرح: ثابت على ارتفاع عرض احترافي يبلغ 2 متر (6.5 قدم) ، بما في ذلك مجموعتين من السلالم. تستخدم المنصة سطحًا متينًا، ومناسبًا للاستخدام في الحفلات الموسيقية ذات حركة المرور العالية.
تغطية المظلة: تضمن المظلة البلاستيكية التي تبلغ مساحتها 343.36 مترًا مربعًا حماية المسرح بأكمله ومعداته القيمة من المطر والشمس.

نظرة عامة على المواصفات الفنية

عنصر	البعد/المواصفات	تفاصيل
الحجم الكلي	20 م × 10 م × 7 م (الطول × العرض × الارتفاع)	أطول فترة لرؤية عالية
تروس الشعاع الرئيسي	تروس حنفية CS500x600	مطلوب لمسافة واضحة 20 مترا
عمود تروس	تروس حنفية CS350x350	دعم عالي القوة مكون من 6 أعمدة
حجم المرحلة	17.08 م × 8.54 م	منصة ثابتة بارتفاع 2 متر
الاستقرار	32 الركائز الطويلة	أقصى قدر من الاستقرار للأحمال العالية/الرياح
تروس اللوجستية	3500 كجم / 30 متر مكعب	يتطلب نقلًا كبيرًا وطاقمًا محترفًا
