تعبئة الوزن: 1200 كجم
حجم التعبئة: 11CBM
| غرض |
| المواصفات (الجمالون squre) | كتي |
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) |
| 6.00 م شعاع (الجانب) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4 أجهزة كمبيوتر |
| 2.00 م | 50 × 3.0 | CS289 × 289 | أجهزة الكمبيوتر |
| 1.00 م | 50 × 3.0 | CS289 × 289 | أجهزة الكمبيوتر |
| 3.00 م دعامة | 4 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4 أجهزة كمبيوتر |
| 2.00 م | 50 × 3.0 | CS289 × 289 | أجهزة الكمبيوتر |
| 1.00 م | 50 × 3.0 | CS289 × 289 | أجهزة الكمبيوتر |
| برج | كتلة الأكمام spigot | 4 أجهزة كمبيوتر |
| قاعدة الصلب s | 4 أجهزة كمبيوتر |
| الجزء العلوي من القسم | 4 أجهزة كمبيوتر |
| الرافعة اليدوية ، BA05 2TONS | 4 أجهزة كمبيوتر |
| قسم المفصلات الحنفية ، ارتفاع 1M | 4 أجهزة كمبيوتر |
| الألياف حبال ، BA04،2 طن 3M | 4 أجهزة كمبيوتر |
| طويلة outrigger | 16 جهاز كمبيوتر |
| غرض |
| المواصفات (الجمالون squre) | كتي |
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) |
| 12.00 م قوس شعاع | 4 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 16 جهاز كمبيوتر |
| 2.00 م | 50 × 3.0 | CS289 × 289 | أجهزة الكمبيوتر |
| 1.00 م | 50 × 3.0 | CS289 × 289 | أجهزة الكمبيوتر |
| 6.00 م رود توصيل | 5 مجموعات | 3.00 م | 50 × 3.0 | - | 15 جهاز كمبيوتر |
| 2.00 م | 50 × 3.0 | - | أجهزة الكمبيوتر |
| 1.00 م | 50 × 3.0 | - | 5 أجهزة كمبيوتر |
| مكونات السقف |
| 3 طرق زاوية ، استخدم لتروس شعاع السقف | CS289 × 289 | 8 أجهزة كمبيوتر |
| مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص. | 104 | 1 أجهزة كمبيوتر |
| ملحق الجمالون |
| مقرن مخروطي و Safrty Clip & PIN | مجموعة
كاملة |

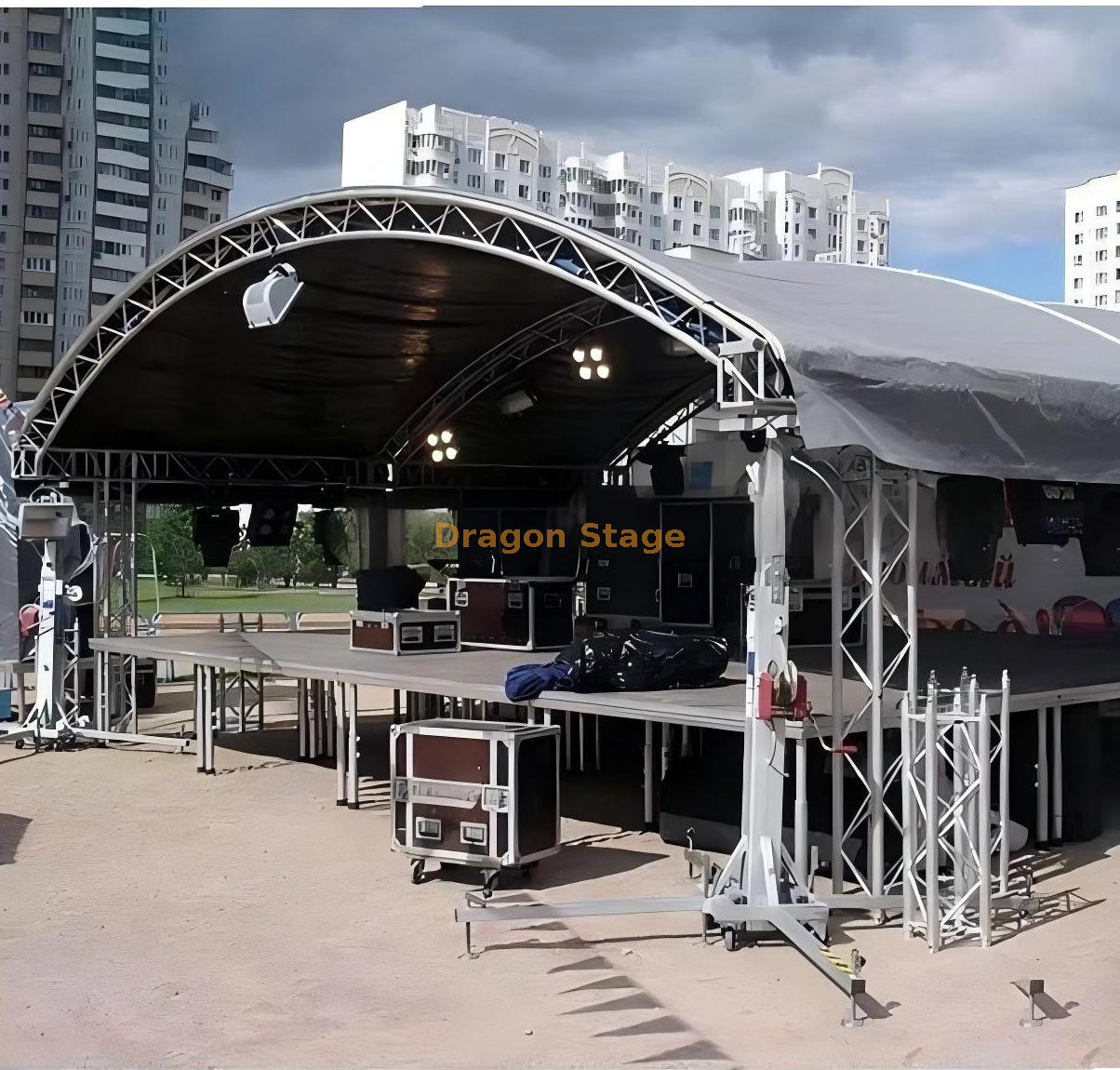

نظام الجمالون السقفي المنحني المصنوع من الألومنيوم مقاس 10x6x4m عبارة عن هيكل حدث معياري يتكون من أربعة أبراج رفع وأربع مجموعات من عوارض السقف المنحنية وعوارض جانبية وقضبان توصيل السقف ورافعات يدوية وأذرع امتداد ومظلة سقف PVC.
تستخدم المقاطع الهيكلية الرئيسية دعامات مربعة CS289 × 289 مم مع أنابيب رئيسية مقاس 50 × 3.0 مم. النظام مخصص للحفلات الموسيقية والعروض والمعارض ومنتجات الأحداث المؤقتة التي تتطلب هيكلًا مغطى بالجمالون.
الحزمة المدرجة هي في المقام الأول نظام الجمالون السقف. لا يتم تضمين منصة المسرح ومعدات الإضاءة وشاشات LED ومكبرات الصوت والصابورة والمثبتات الخاصة بالمشروع ما لم يتم تأكيدها بشكل منفصل في عرض الأسعار.
يمكن للعملاء الذين يقومون بمقارنة الأبعاد والتخطيطات المختلفة استكشاف مجموعتنا الكاملة من أنظمة الجمالون ذات السقف المنحني.

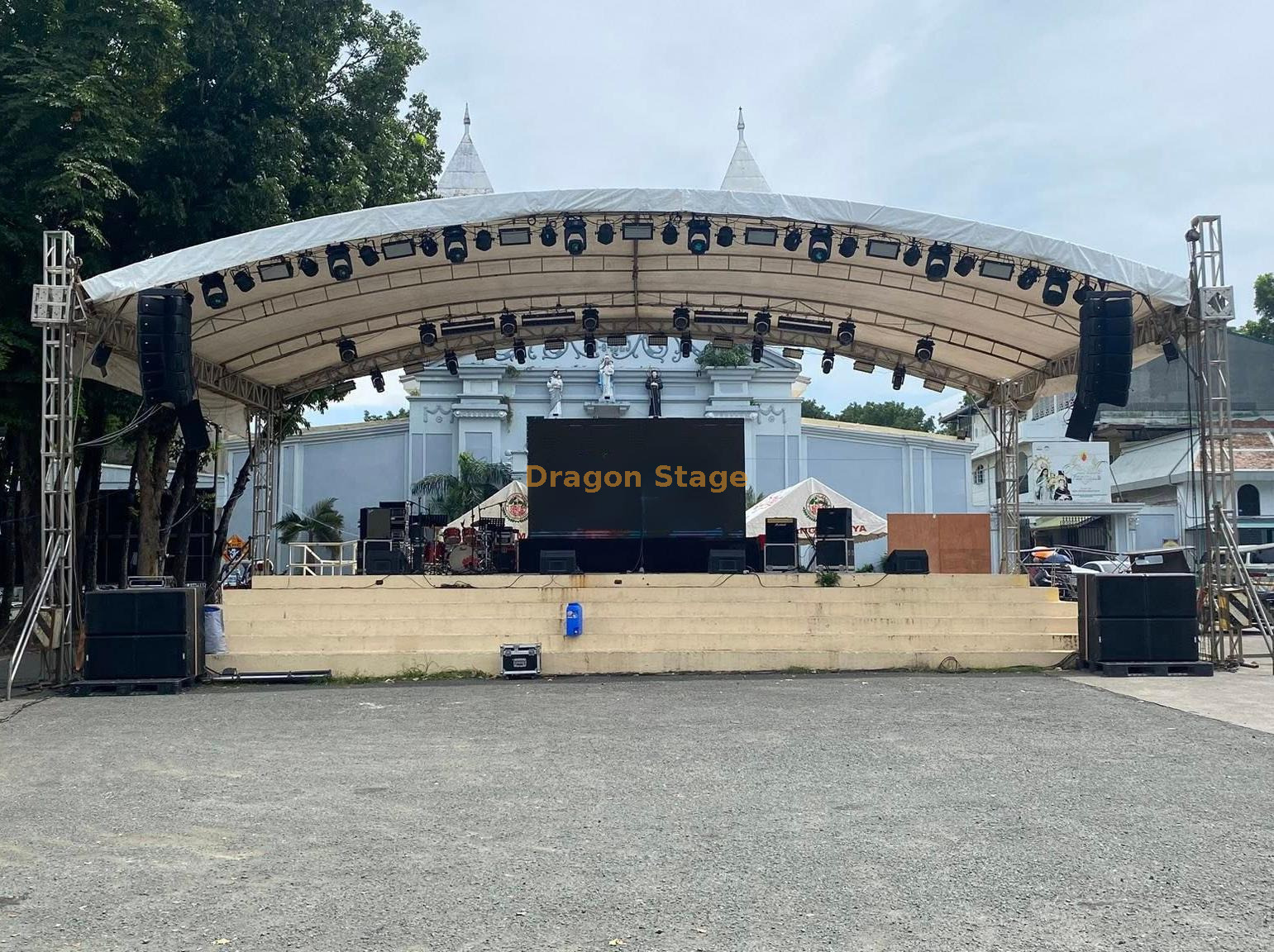

هيكل السقف المنحني المعياري للأحداث المؤقتة
يمنح السقف المنحني هيكل الحدث مظهرًا معماريًا مميزًا مع توفير إطار مرتفع لمظلة PVC ومعدات الإنتاج المتوافقة.

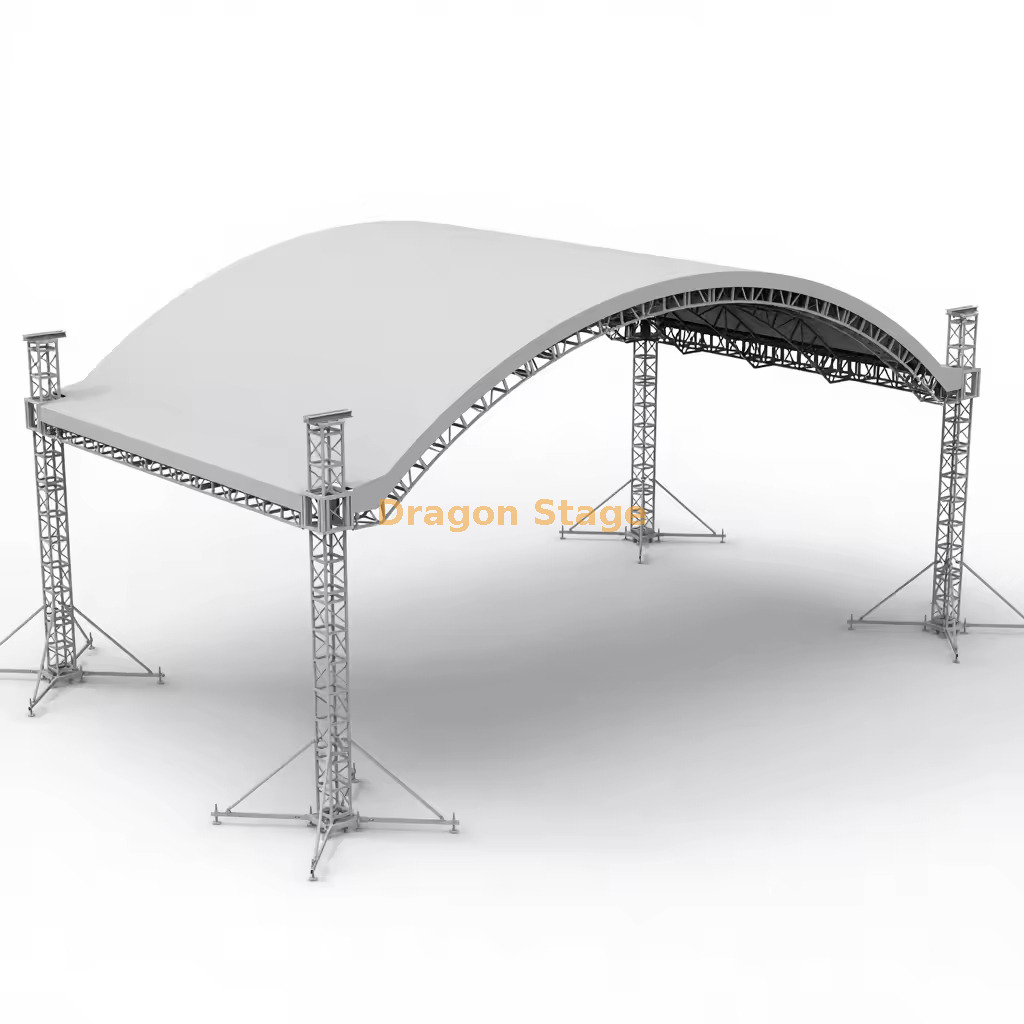

يستخدم هذا التكوين 10x6x4m أربعة دعامات برجية وأربع مجموعات من عوارض السقف المنحنية متصلة بقضبان طولية. يتم رفع مجموعة السقف باستخدام كتل الأكمام والرافعات اليدوية ورافعات الرفع المتوفرة مع النظام.
يسمح تركيبها المعياري بتفكيك أقسام الجمالون للتغليف والنقل والتركيب المتكرر للحدث.
بالنسبة للعملاء الذين ما زالوا يقارنون تكوينات السقف المسطح والإطار A والسقف المنحني، يشرح دليل تصميم الجمالون والتكوين لدينا العوامل الرئيسية التي تدخل في اختيار النظام المناسب.
الميزات الرئيسية
الأبعاد الكلية الاسمية 10 × 6 × 4 م
CS289 × 289 مم أقسام الجمالون المربعة
مواسير رئيسية 50 × 3.0 مم
أربع مجموعات لبرج الرفع
أربع مجموعات من عوارض السقف المنحنية
خمس مجموعات من قضبان التوصيل
مجموعتان من الشعاع الجانبي
أربع رافعات يدوية حمولة 2 طن
أربع كتل كم وأربع قواعد فولاذية
ستة عشر ركائز طويلة
نظام موصل مخروطي معياري
مظلة سقف PVC باللون الأزرق أو بلون مخصص
مصممة للتفكيك والنقل والتجميع المتكرر
يصف تصنيف 2 طن المذكور لكل رافعة يدوية مكون الرافعة. لا ينبغي تفسيره على أنه الحمل المعلق المسموح به لهيكل السقف المكتمل.
التطبيقات النموذجية
يمكن اعتبار نظام الجمالون ذو السقف المنحني من أجل:
يمكن للعملاء الذين يحتاجون إلى منصة تحت السقف اختيار نظام متوافق من حلول نظام المرحلة لدينا . يجب تحديد أبعاد المسرح والارتفاع والسلالم والدرابزين والبنية التحتية بشكل منفصل وفقًا لمتطلبات المشروع.
تسلسل التثبيت العام
التحقق من أبعاد الموقع وحالة الأرض وتخطيط التثبيت المعتمد.
ضع قواعد البرج الفولاذية الأربعة وفقًا لرسم التجميع.
قم بتركيب أقسام المفصلات وأعمدة البرج وكتل الأكمام والأقسام العلوية.
قم بتجميع عوارض السقف المنحنية والعوارض الجانبية وقضبان التوصيل على مستوى الأرض.
قم بتركيب حبال الرفع والرافعات اليدوية المعتمدة.
قم بتركيب المظلة البلاستيكية وفقًا لإجراءات التجميع المحددة.
ارفع السقف تدريجيًا مع الحفاظ على الحركة المنسقة في جميع الأبراج الأربعة.
قم بتركيب الركائز والصابورة المطلوبة أو نظام التثبيت.
تحقق من جميع الوصلات المخروطية والمسامير ومشابك الأمان ومكونات الرفع.
أكمل الفحص النهائي قبل تركيب معدات الإنتاج أو فتح الهيكل للاستخدام.
يجب أن يتم التثبيت بواسطة طاقم مختص وفقًا للرسومات المرفقة ومتطلبات الموقع المحلية. توفر الخاصة بنا قائمة فحص المسرح والجمالون نقاط فحص إضافية لهياكل الأحداث المؤقتة.
المعدات وتحميل المعلومات
تعمل تركيبات الإضاءة وشاشات LED واللافتات وغيرها من معدات الأحداث على إنشاء أحمال مركزة وموزعة وديناميكية مختلفة.
لا يمكن تحديد ترتيب المعدات المسموح به إلا من خلال الأبعاد الخارجية للسقف. يعتمد ذلك على:
وزن المعدات
موقف التعليق
عدد نقاط التعليق
توزيع الأحمال
اتجاه الجمالون
حالة مظلة السقف
الصابورة والرسو
الظروف الأرضية
التعرض البيئي
التكوين الهيكلي النهائي
يجب على العملاء تقديم قائمة بالمعدات ومواقع التعليق المقترحة قبل الإنتاج. تتوفر معلومات عامة حول هذه العوامل في دليل تحليل الأحمال الخاص بنا للمراحل المعيارية وأنظمة الجمالون.
الاستخدام الخارجي واعتبارات الرياح
تعمل المظلة البلاستيكية على زيادة المساحة المعرضة للرياح. وبالتالي فإن ملاءمة الهيكل لمشروع خارجي يعتمد على أكثر من حجم الجمالون.
يجب أن يأخذ المشروع بعين الاعتبار:
ظروف الرياح التصميمية المحلية
جوانب مفتوحة أو مغلقة جزئيًا
إجراءات تركيب وإزالة المظلة
حالة تحمل الأرض
كمية الصابورة
نوع المرساة
المباني والتضاريس المحيطة
مدة الحدث
مراقبة الطقس
إجراءات الطوارئ والإخلاء
يمكن أن يوصي Dragon Stage بتكوين عملي يعتمد على المنتج وخبرة التصنيع. يمكننا توفير أبعاد المنتج المتوفرة ومعلومات المواد ورسومات التصنيع ورسومات التجميع ومعلومات تحميل المنتج.
لا يتم تضمين تحليل الرياح الخاص بالموقع، والموافقة الهندسية المحلية، وطوابع البولي إيثيلين، ووثائق التصاريح والحسابات الهيكلية الموقعة كخدمات مجانية. عندما يكون ذلك مطلوبًا، يجب على العميل الاستعانة بمهندس محلي مرخص بشكل مناسب.
توضيح مهم للنطاق
تصف قائمة المنتجات القياسية هيكل الجمالون للسقف ومكونات التركيب الرئيسية الخاصة به.
ما لم يُذكر بشكل منفصل في عرض الأسعار، لا يتم تضمين ما يلي:
منصة المرحلة
سلالم المسرح والدرابزين
تجهيزات الإضاءة
شاشات ال اي دي
مكبرات الصوت ذات المصفوفة الخطية
المعدات الكهربائية
المحركات أو وحدات التحكم في المحركات
كتل الصابورة
المراسي الأرضية
عمالة تركيب الموقع
التصاريح المحلية
الهندسة الإنشائية الخاصة بالموقع
يرجى طلب عرض أسعار مفصل كامل إذا كان المشروع يتطلب مرحلة متكاملة أو سقف أو إضاءة أو LED أو حل دعم الصوت.
الأسئلة الشائعة الخاصة بالمنتج
هل تشمل دعامات السقف المنحنية 10x6x4m منصة المسرح؟
تغطي قائمة المكونات الحالية دعامات السقف المنحنية، وتجميعات الأبراج الأربعة، والرافعات اليدوية، والركائز، ومكونات التوصيل، والمظلة البلاستيكية. لا يسرد منصة المسرح.
يمكن عرض المرحلة المعيارية المتوافقة أو نظام المرحلة السريعة بشكل منفصل وفقًا لحجم المنصة المطلوبة والارتفاع والحمولة والسلالم والدرابزين.
ما مقدار الإضاءة أو أجهزة LED أو أجهزة الصوت التي يمكن تعليقها من السقف؟
لا يوجد وزن واحد مسموح به للمعدات يعتمد فقط على الأبعاد الإجمالية 10x6x4 م.
يعتمد الحمل المسموح به على أوضاع التعليق وعدد نقاط الرفع وتوزيع الحمولة واتجاه الجمالون والتكوين الكامل للنظام. يرجى تقديم قائمة المعدات والتخطيط المعلق حتى يمكن مراجعة معلومات المنتج القياسية المناسبة وتكوينه.
يتم استخدام الرافعات اليدوية الأربعة سعة 2 طن أثناء التركيب. تصنيفهم الفردي ليس سعة تحميل السقف المكتمل.
ما مقدار الرياح التي يمكن أن تتحملها دعامات السقف المنحنية؟
لا ينبغي ذكر سرعة الرياح العالمية دون تقييم التثبيت الكامل. تعتمد استجابة الرياح على المظلة البلاستيكية، والجوانب المفتوحة أو المغلقة، والصابورة، والرسو، وظروف الأرض، والتضاريس المحيطة، والمتطلبات المحلية.
بإمكان Dragon Stage تقديم توصيات بشأن المنتج والتكوين بناءً على الخبرة. نحن لا نقوم بتضمين حسابات الرياح المجانية الخاصة بالموقع، أو طوابع PE، أو الموافقة على التصريح، أو تقارير الحساب الهيكلي الموقعة.
يجب على مشغل الحدث إنشاء إجراءات مراقبة الطقس وإدارة المظلة، والحصول على التحقق الهندسي المحلي عند الحاجة.
