نظام تروس سقف من الألومنيوم مقاس 12 × 9 × 8 م مع أجنحة مكبر صوت بطول 2 م لأحداث الحفلات الموسيقية
وصف قصير

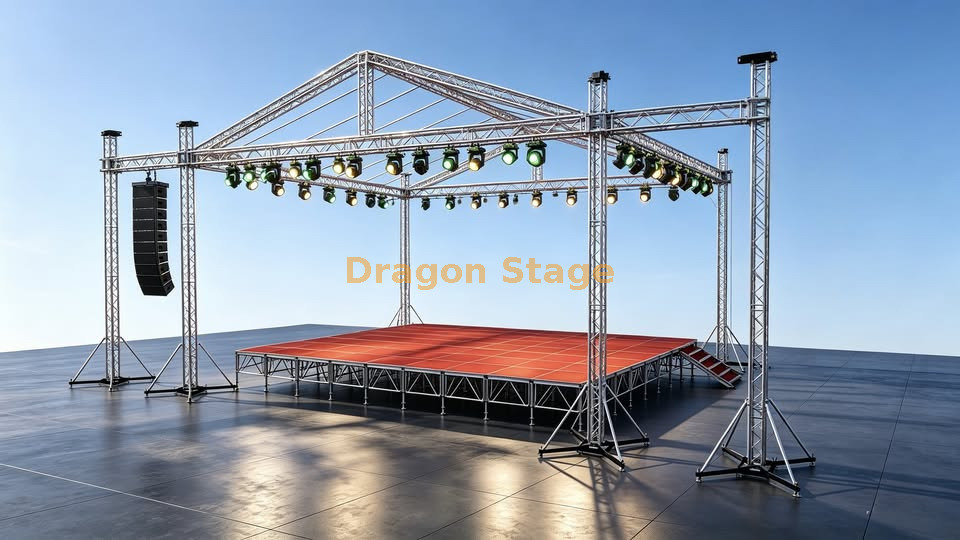

نظام DragonStage 12x9x8m A-Frame Roof Truss System عبارة عن هيكل حفلات خارجي معياري مصمم لسقف المسرح المؤقت والإضاءة والصوت وإنتاج الأحداث الحية. يبلغ حجم إطار السقف الرئيسي حوالي 12 مترًا عرضًا × 9 مترًا عمقًا × 8 مترًا ارتفاعًا ، مع هيكلين جانبيين لمكبر الصوت أو دعم معدات الأحداث المساعدة، وأبراج رفع يدوية، ومظلة سقف من مادة PVC.
معلومات المنتج
| مواصفات | السلعة |
| ماركة | DragonStage |
| نوع المنتج | نظام تروس للإطار/السقف مائل |
| حجم الهيكل الرئيسي | 12 م عرض × 9 م عمق × 8 م ارتفاع |
| تروس الشعاع الرئيسي | CS389 × 389 |
| أنبوب الشعاع الرئيسي | 50×3.0 ملم |
| تروس البرج الرئيسي | CS289 × 289 |
| تروس السقف | CS289×289 + CL30 تروس السلم |
| الأبراج الرئيسية | 4 مجموعات |
| الرافعات اليدوية | 4 قطع، 2 طن |
| الركائز الطويلة | 16 جهاز كمبيوتر |
| أجنحة جانبية | 2 مجموعات |
| عرض الجناح | تقريبا. 2 متر لكل منهما |
| أبراج الجناح | 2 مجموعات |
| غطاء السقف | مظلة PVC باللون الأزرق أو اللون المخصص |
| التطبيق الرئيسي | حفلة موسيقية / مهرجان / حدث خارجي |
| وزن التعبئة | تقريبا. 2200 كجم |
| حجم التعبئة | تقريبا. 12cbm |
| التخصيص | متاح |
وصف المنتج
نظام DragonStage 12x9x8m A-Frame Roof Truss System عبارة عن هيكل دعم سقف معياري كامل للحفلات الموسيقية والمهرجانات وأحداث الكنيسة والعروض العامة وغيرها من المنتجات الخارجية المؤقتة.
يبلغ عرض هيكل الجمالون الرئيسي حوالي 12 مترًا وعمق 9 أمتار وارتفاعه 8 أمتار . تستخدم العوارض الأفقية الأساسية دعامات مربعة CS389×389 ، بينما تستخدم الأبراج العمودية ومكونات إطار السقف دعامات ألومنيوم CS289×289.
تم بناء السقف المائل من العوارض العلوية، والعوارض المائلة، ودعامات السلم، ومكونات توصيل السقف، والمشابك، ومظلة PVC. يؤدي هذا إلى إنشاء هيكل علوي مغطى مناسب لإضاءة الأحداث والصوت ومعدات الإنتاج الأخرى الخاضعة للتكوين النهائي للمشروع.
للتعرف على أنواع وأبعاد السقف الأخرى، راجع نظام تروس السقف ونظام تروس السقف النموذجي على شكل حرف A.
حجم التعبئة: 12CBM
تعبئة الوزن: 2200 كجم
| غرض |
| المواصفات (الجمالون squre) | كتي |
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) |
| 12.00 م شعاع (مقدمة) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 م | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs |
| 9.00 م شعاع (الجانب) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 6pcs |
| 2.00 م | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs |
| 7.00 م دعامة | 4 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 8pcs |
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 م | 50 × 3.0 | CS289 × 289 | 4pcs |
| شعاع مكعب | Spigot Cube 389x389 | 0pcs |
| برج الإطار | كتلة الأكمام spigot | 4pcs |
| قاعدة الصلب s | 4pcs |
| الجزء العلوي من القسم | 4pcs |
| الرافعة اليدوية ، BA05 2TONS | 4pcs |
| قسم المفصلات الحنفية ، ارتفاع 1M | 4pcs |
| الألياف حبال ، BA04،2 طن 3M | 4pcs |
| طويلة outrigger | 16pcs |
| غرض |
| المواصفات (الجمالون squre) | كتي |
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) |
| عمود السقف | 2 مجموعات | 1.20 م | 50 × 3.0 | CS289 × 289 | 2pcs |
| 9.00 م شعاع أعلى | 1 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 3pcs |
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| 6.20 م شعاع مائل | 4 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 م | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.20 م | 50 × 3.0 | CS289 × 289 | 4pcs |
| 6.20 م الجمالون سلم | 8 مجموعات | 3.00 م | 50 × 3.0 | CL30،289*50 | 8pcs |
| 2.00 م | 50 × 3.0 | CL30،289*50 | 8pcs |
| 1.20 م | 50 × 3.0 | CL30،289*50 | 8pcs |
| مكونات السقف |
| سقف كونر 4 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 2pcs |
| سقف كونر 5 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 0pcs |
| قم بتوصيل اللوحة بالمشبك | 2pcs |
| مشبك واحد | 16pcs |
| مشبك مزدوج | 8pcs |
| مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص. | 194.16 | 1pcs |
| غرض |
| المواصفات (الجمالون squre) | كتي |
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) |
| 2.00 م شعاع الأجنحة | 2 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 2pcs |
| 2.00 م | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs |
| عمود 7.00 م أجنحة | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 م | 50 × 3.0 | CS289 × 289 | 2pcs |
| برج الأجنحة | كتلة الأكمام spigot | 2pcs |
| قاعدة الصلب s | 2pcs |
| الجزء العلوي من القسم | 2pcs |
| الرافعة اليدوية ، BA05 2TONS | 2pcs |
| قسم المفصلات الحنفية ، ارتفاع 1M | 2pcs |
| الألياف حبال ، BA04،2 طن 3M | 2pcs |
| طويلة outrigger | 8pcs |
| ملحق الجمالون |
| مقرن مخروطي و Safrty Clip & PIN | مجموعة
كاملة |
هيكل الدعم الأرضي الرئيسي
يستخدم الهيكل الرئيسي أربعة أبراج رفع.
يتضمن كل نظام برج ما يلي:
كتلة الأكمام حنفية
قاعدة فولاذية
الجزء العلوي
رافعة يدوية 2 طن
قسم مفصل حنفية 1 متر
حبال ألياف 2 طن
ركائز طويلة
يسمح هذا التكوين بتجميع هيكل السقف الأفقي على ارتفاع عمل أقل ومن ثم رفعه على طول الأبراج كجزء من عملية التثبيت.
للحصول على مبادئ التركيب العامة، راجع منهجية التثبيت للأنظمة المعيارية للمسرح والجمالون والسقالات.
لماذا نستخدم أجنحة جانبية منفصلة؟
إحدى المزايا العملية لهذا التكوين هي أن مكبر الصوت أو المعدات المساعدة لا تحتاج إلى شغل عارضة السقف الرئيسية.
إن فصل هياكل الأجنحة يمنح فريق الإنتاج مرونة أكبر في التنظيم:
وهذا يمكن أن يجعل تخطيط الحفلة بشكل عام أكثر نظافة وأسهل في الإدارة.
للحصول على تطبيقات الإنتاج المباشر الأوسع، راجع حدث الحفلة الموسيقية.
الميزات الرئيسية
تقريبا. هيكل سقف الحفلة 12 م × 9 م × 8 م
تكوين الإطار / السقف المائل
CS389×389 العوارض الأفقية الرئيسية
أبراج ومكونات السقف CS289×289
4 أبراج رفع للدعم الأرضي
4 رافعات يدوية 2 طن
16 ركائز طويلة
مظلة سقف PVC
هيكلان جانبيان مستقلان
تصميم وحدات للنقل والتجميع المتكرر
مناسبة للحفلات الموسيقية وإنتاج الأحداث المؤقتة
الأبعاد والتخطيطات المخصصة المتاحة
التطبيقات النموذجية
حفلات خارجية
مهرجانات موسيقية
أحداث الكنيسة
العروض العامة
الإنتاجات الحية
أحداث الشركات
تسقيف المرحلة المؤقتة
هياكل دعم الإضاءة والصوت
ملاحظة منصة المرحلة
تحدد صفحة المنتج هذه بشكل أساسي دعامة السقف وهيكل دعم الجناح.
إذا كانت هناك حاجة أيضًا إلى منصة كاملة لمرحلة الحدث، فيمكن لـ DragonStage تكوين نظام منصة معياري مطابق وفقًا للعرض والعمق وارتفاع المسرح المطلوب.
للتعرف على أنظمة المنصات المتاحة، راجع منصة المسرح.
ملاحظة فنية هامة
تؤكد معلومات المنتج أعلاه تكوين الجمالون المادي وأحجامه ومكونات البرج والرافعات والأجنحة ومظلة السقف.
لا يحدد قيمة عالمية لـ:
حمولة السقف المسموح بها
حمل الإضاءة
تحميل مكبر الصوت
تحميل الصمام
مقاومة الرياح
متطلبات الصابورة
متطلبات التثبيت
عامل الأمان
الموافقة الهندسية
يعتمد ذلك على المعدات الفعلية وموقع التثبيت وحالة غطاء السقف وترتيبات الدعم والتكوين الهيكلي الكامل.
لمعرفة هذا التمييز، راجع معايير السلامة والقيود الهندسية.
التعليمات
ما هو الحجم الكلي لنظام الجمالون هذا؟
يبلغ عرض هيكل السقف الرئيسي حوالي 12 مترًا × عمق 9 مترًا × ارتفاع 8 مترًا.
ما نوع السقف الذي يستخدمه؟
يستخدم تكوين سقف على شكل حرف A/مائل مع عوارض سقف مائلة ومظلة PVC.
ما هو حجم الجمالون المستخدم للحزم الرئيسية؟
تستخدم العوارض الأفقية الرئيسية الجمالون المربع CS389×389 مع الأنابيب الرئيسية 50×3.0 مم.
ما هو حجم الجمالون المستخدم للأبراج؟
تستخدم الأبراج الرئيسية دعامات مربعة من الألومنيوم CS289×289.
هل يشمل النظام معدات الرفع؟
نعم. يتضمن النظام الرئيسي 4 رافعات يدوية سعة 2 طن ، واحدة لكل برج رئيسي.
هل يشمل أجنحة مكبر الصوت؟
نعم. هناك هيكلان للجناح الجانبي، يبلغ عرض كل منهما حوالي 2 متر.
هل يمكن تعليق مكبرات الصوت الخطية من الأجنحة؟
تم تصميم الأجنحة لتكون بمثابة مواضع دعم إضافية، بما في ذلك الاستخدام المحتمل لمكبر الصوت، ولكن يجب التأكد من وزن السماعة الفعلي وترتيب التعليق قبل الإنتاج.
هل تشمل مظلة السقف؟
نعم. يتم تضمين مظلة السقف PVC في التكوين الحالي، مع توفر تخصيص الألوان.
هل منصة المسرح متضمنة؟
تصف قائمة مكونات الصنف المؤكدة الحالية بشكل أساسي هيكل السقف والجناح. يمكن توفير منصة المرحلة المطابقة بشكل منفصل وفقًا لمتطلبات المشروع.
هل يمكن تخصيص الأبعاد؟
نعم. يمكن تخصيص العرض والعمق والارتفاع وحجم الجناح وتصميم البرج وتكوين السقف.
ما هي المعلومات التي تحتاجها للاقتباس؟
يرجى تقديم أبعاد السقف المطلوبة، وموقع الحدث، والاستخدام الداخلي أو الخارجي، ومعدات الإضاءة، ونظام السماعات، ومتطلبات LED، وما إذا كانت هناك حاجة إلى منصة مسرح.
لماذا تختار DragonStage
توفر DragonStage هياكل Roof Truss وأنظمة Stage Platform ومجموعات كاملة من الحفلات الموسيقية والأحداث.
بالنسبة لمشروع مثل هذا، نوصي بالتأكد من حجم السقف والإضاءة المعلقة وتكوين السماعات وأبعاد المسرح وظروف الموقع ومتطلبات غطاء السقف معًا بدلاً من اختيار الجمالون من خلال أبعاده الخارجية فقط.
CTA الناعمة
للحصول على الاقتباس، الرجاء ارسال لنا:
عرض السقف المطلوب × العمق × الارتفاع
موقع الحدث
نموذج المتحدث والكمية
معدات الإضاءة والوزن التقريبي
متطلبات شاشة LED إن وجدت
ما إذا كانت منصة المسرح مطلوبة
لون غطاء السقف المفضل
استخدام داخلي أو خارجي
يمكننا بعد ذلك تأكيد التكوين المناسب للجمالون والبرج.
