Dragon Stage
وزن التعبئة: 11.5cbm
حجم التعبئة: 2500 كجم
| غرض | مواصفة | كمية | |||
| مرحلة التجميع الألومنيوم | تتصدر: 4x4ft (1.22x1.22m) | زجاج أكريليك محلي | 50 جهاز كمبيوتر | ||
| 1.22 متر مرحلة دعامة | 115 قطعة | ||||
| الوقوف مع أنبوب قابل للتمديد | 66 جهاز كمبيوتر | ||||
| قاعدة قابلة للتعديل | 66 جهاز كمبيوتر | ||||
| درج المسرح | أكريليك الزجاج 18mm | المجموع | 5 | خطوات | 2 أجهزة كمبيوتر |
تعبئة الوزن: 2000 كجم
حجم التعبئة: 12CBM
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 13.00 م شعاع (مقدمة) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 8pcs | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 7.00 م شعاع (الجانب) | 2 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 4pcs | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS389 × 389 | 2pcs | |||||
| 6.00 م دعامة | 4 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 8pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| شعاع مكعب | Spigot Cube 389x389 | 0pcs | ||||||
| برج الإطار | كتلة الأكمام spigot | 4pcs | ||||||
| قاعدة الصلب s | 4pcs | |||||||
| الجزء العلوي من القسم | 4pcs | |||||||
| الرافعة اليدوية ، BA05 2TONS | 4pcs | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 4pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 4pcs | |||||||
| طويلة outrigger | 16pcs | |||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| عمود السقف | 2 مجموعات | 1.30 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||
| 7.00 م شعاع أعلى | 1 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 2pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 1pcs | |||||
| 6.70 م شعاع مائل | 4 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||||
| 1.70 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||||
| 6.70 م سلم الجمالون | 6 مجموعات | 3.00 م | 50 × 3.0 | CL30،289*50 | 6pcs | |||
| 2.00 م | 50 × 3.0 | CL30،289*50 | 6pcs | |||||
| 1.70 م | 50 × 3.0 | CL30،289*50 | 6pcs | |||||
| مكونات السقف | سقف كونر 4 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 2pcs | |||||
| سقف كونر 5 طرق ، استخدم لتروس شعاع السقف | CS289 × 289 | 0pcs | ||||||
| قم بتوصيل اللوحة بالمشبك | 2pcs | |||||||
| مشبك واحد | 12pcs | |||||||
| مشبك مزدوج | 8pcs | |||||||
| مادة مظلة السقف: PVC ، اللون الأزرق أو المخصص. | 177.66 | 1pcs | ||||||
| غرض | المواصفات (الجمالون squre) | كتي | ||||||
| طول | الأنبوب الرئيسي (مم) | الحجم (مم) | ||||||
| 2.00 م شعاع الأجنحة | 2 مجموعات | 3.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||
| 2.00 م | 50 × 3.0 | CS389 × 389 | 2pcs | |||||
| 1.00 م | 50 × 3.0 | CS389 × 389 | 0pcs | |||||
| 6.00 م أجنحة عمود | 2 مجموعات | 3.00 م | 50 × 3.0 | CS289 × 289 | 4pcs | |||
| 2.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| 1.00 م | 50 × 3.0 | CS289 × 289 | 0pcs | |||||
| برج الأجنحة | كتلة الأكمام spigot | 2pcs | ||||||
| قاعدة الصلب s | 2pcs | |||||||
| الجزء العلوي من القسم | 2pcs | |||||||
| الرافعة اليدوية ، BA05 2TONS | 2pcs | |||||||
| قسم المفصلات الحنفية ، ارتفاع 1M | 2pcs | |||||||
| الألياف حبال ، BA04،2 طن 3M | 2pcs | |||||||
| طويلة outrigger | 8pcs | |||||||
| ملحق الجمالون | مقرن مخروطي و Safrty Clip & PIN | مجموعة كاملة | ||||||

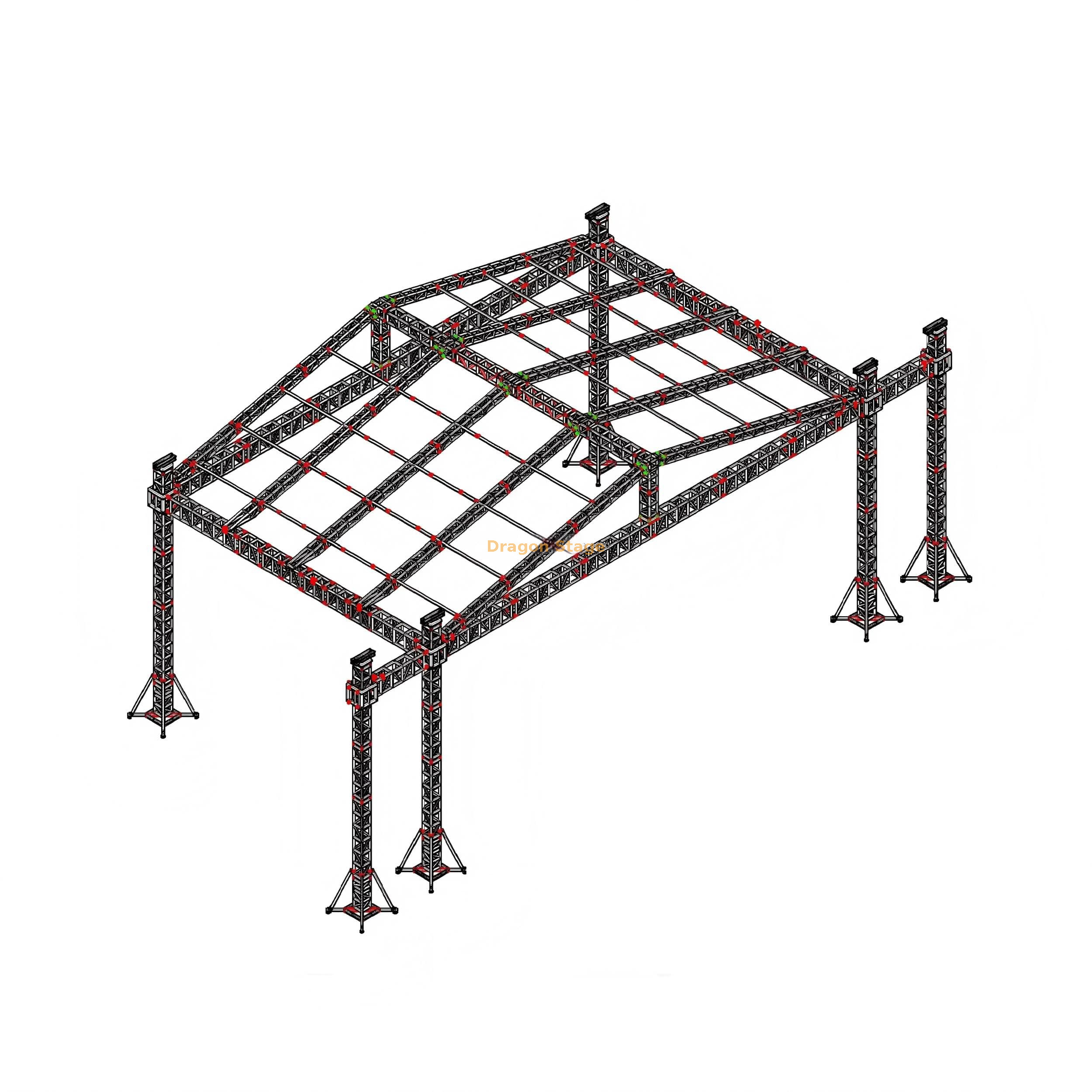

يوفر من Dragon Stage هيكل تروس السقف المحمول المصنوع من الألومنيوم جنبًا إلى جنب مع نظام المسرح مقاس 40 قدمًا × 60 قدمًا حلاً شاملاً للمناسبات الخارجية الاحترافية. تم تصميم هذه الحزمة للحفلات الموسيقية والمهرجانات وتجمعات الشركات واسعة النطاق، وتتميز بدعائم سقف قوية وواقية ومسرح أداء موسع. يضمن نظام اتصال Spigot التجميع السريع، مما يسمح لك بنشر إعداد احترافي بالكامل بسرعة وكفاءة.
تم تصميم الجمالون السقفي ذو الإطار A لتحقيق الأداء العالي وتعليق الأحمال الموثوق به:
أبعاد الهيكل: 13 م طول × 7 م عرض × 7 م ارتفاع (حوالي 42.6 قدم × 23 قدم × 23 قدم).
ملف الجمالون الرئيسي: يستخدم الهيكل الحامل الرئيسي CS389x389 Square Truss (400 مم × 400 مم) مع أنابيب رئيسية مقاس 50 مم × 3.0 مم ، مما يوفر سعة عالية عبر مدى 13 مترًا للإضاءة وشاشات الفيديو.
الدعم والأعمدة: تستخدم الأعمدة ومكونات السقف تروس مربعة CS289x289 خفيفة الوزن (300 مم × 300 مم)، مناسبة للارتفاع الرأسي 7 أمتار.
الأجنحة المتكاملة: تشتمل على مجموعتين من أعمدة الأجنحة بطول 6 أمتار وعوارض الجمالون المقابلة، كاملة مع مكونات برجية مخصصة و 8 أذرع امتداد طويلة إضافية ، مثالية لتركيب مكبرات الصوت ذات المصفوفة الخطية (أبراج PA) ومرئيات اللافتة الجانبية.
الدعم الأرضي والرفع: يتضمن النظام 6 مجموعات من أبراج الرفع (4 رئيسية و2 جناح) مجهزة بكتل حنفية ورافعات يدوية 2 طن (BA05) للانتصاب الرأسي المتحكم فيه.
منصة المسرح المضمنة واسعة ومصممة من أجل المظهر الجمالي وسلامة الأداء:
البصمة المسرحية: منطقة أداء كبيرة تبلغ 40 قدمًا × 60 قدمًا (12.2 مترًا × 18.3 مترًا).
مادة السطح: تتميز بـ 50 قطعة من زجاج شبكي/أكريليك مقاس 4 × 4 قدم (1.22 م × 1.22 م) ، مما يوفر مظهرًا ممتازًا أو شفافًا أو نصف شفاف مثاليًا لتأثيرات الإضاءة.
ارتفاع قابل للتعديل: تم إعداد المسرح على ارتفاع 4 أقدام (1.22 مترًا) ، باستخدام حوامل ذات أنابيب قابلة للتمديد وقواعد قابلة للتعديل، مما يوفر المرونة في التسوية على التضاريس الخارجية غير المستوية.
الملحقات: تأتي كاملة مع دعامات وقواعد قابلة للتعديل ومجموعتين من السلالم الزجاجية الأكريليك ذات 5 خطوات.
| عنصر | الأبعاد (الطول × العرض × الارتفاع) | ملف تعريف المواد | الوزن/الحجم |
| سطح المسرح | 40 قدمًا × 60 قدمًا (12.2 مترًا × 18.3 مترًا) | زجاج أكريليك/ألومنيوم | 2500 كجم / 11.5 متر مكعب |
| تروس السقف | 13 م × 7 م × 7 م | CS389x389 وCS289x289 | 2000 كجم / 12 متر مكعب |
| المظلة | 177.66 متر مربع | PVC أو اللون الأزرق أو اللون المخصص | لا يوجد |
| الاستقرار | 24 ركائز طويلة إجمالية | قاعدة فولاذية وتروس | لا يوجد |
ج: تشير الأبعاد إلى أن نظام الجمالون (بعرض 13 مترًا) مصمم لتغطية عمق مرحلة الأداء، في حين أن الأجنحة الجانبية التي تمتد بالعرض (إلى 18.3 مترًا / 60 قدمًا) مدعومة بأعمدة إضافية. يوفر هذا امتدادًا مثاليًا للسقف فوق منطقة المسرح الرئيسية للتجهيز، بينما يمتد المسرح نفسه إلى ما وراء خط السقف لتحقيق أقصى حجم وتأثير بصري.
ج: نعم، ينص الوصف صراحةً على أن النظام بأكمله يشتمل على جميع المكونات الضرورية، بما في ذلك القارنات المخروطية ومشابك الأمان والدبابيس اللازمة لتوصيل أقسام الجمالون الحنفية. يشير النطاق السعري (67,770 ين - 75,032 ين) إلى أن التكلفة النهائية تعتمد على الاختيار المحدد للون المظلة البلاستيكية أو التخصيصات البسيطة.
ج: هذا تصميم هجين هندسي لتحقيق التوازن بين سعة التحميل والتكلفة. يعد التشكيل الجانبي CS389x389 ضروريًا للتعامل مع أحمال الانحناء العالية والوزن المركز على مدى 13 مترًا كبيرًا . يعد المظهر الجانبي CS289x289 الأخف كافيًا وفعالاً من حيث التكلفة للأبراج الرأسية وعناصر السقف حيث يكون الضغط هو القوة المهيمنة.
