تعد التوصيلات الميكانيكية أمرًا بالغ الأهمية لسلامة وأداء الأنظمة الهيكلية. فهي تنقل الأحمال بين المكونات، مما يضمن الاستقرار والأداء الوظيفي. من بين الأنواع الأكثر شيوعًا هي الوصلات الدبوسية والوصلات الملولبة. في حين أن كلاهما يعمل كمثبتات، فإن مبادئ التصميم وخصائص الحمل والتطبيقات تختلف بشكل كبير. يفحص هذا التحليل سلوكهم تحت الأحمال المختلفة ويقدم إرشادات لاختيار نوع الاتصال الأكثر ملاءمة في التصميم الهيكلي.
أنواع الاتصالات

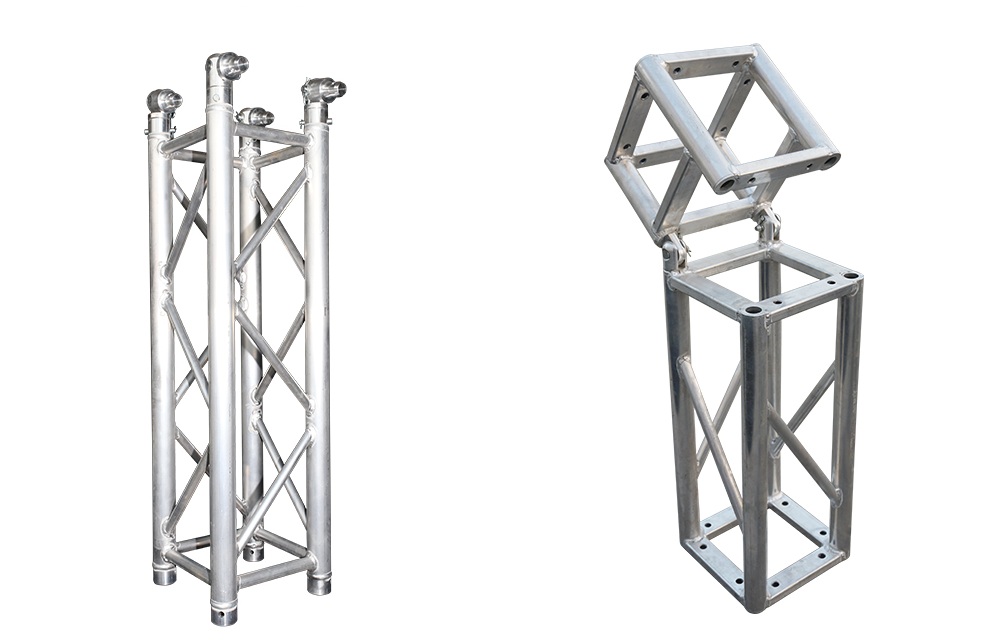

اتصالات دبوس
تستخدم وصلات الدبوس مثبتًا أسطوانيًا يتم إدخاله من خلال فتحات محاذاة، مما يسمح بالدوران أو الانزلاق المحدود. إنها تقاوم في المقام الأول قوى القص - الأحمال المتعامدة مع محور الدبوس. تشمل الأمثلة الشائعة دبابيس clevis، ودبابيس كوتر، ودبابيس مدببة. تسمح بساطتها بالتجميع والتفكيك السريع، مما يجعلها مثالية للروابط والمفصلات والمفاصل المحورية التي تتطلب الحركة.
اتصالات بولت
تتكون وصلات البراغي من أداة تثبيت ملولبة مقترنة بصمولة، ومكونات تثبيت مع تحميل مسبق كبير. هذا التصميم يقاوم أحمال الشد والقص. تخلق قوة التثبيت احتكاكًا بين الأجزاء، مما يزيد من دعم مقاومة القص. توفر الوصلات المسدودة صلابة عالية وهي مناسبة للتجمعات الدائمة أو شبه الدائمة التي تتطلب وصلات ثابتة وغير متحركة.
تحليل سلوك التحميل
أداء حمل القص
الدبوس: في تكوينات القص المزدوج، تعمل المسامير بكفاءة. يحدث الفشل عندما يتجاوز إجهاد القص قوة خضوع المادة. تعتمد سعة التحميل بشكل مباشر على مساحة المقطع العرضي للدبوس وقوة القص.
الترباس: تقاوم البراغي القص إما من خلال الحمل على الساق (على غرار الدبوس) أو عن طريق الاحتكاك الناتج عن التحميل المسبق. بالنسبة لتطبيقات القص المهمة، يركز التصميم على محمل الساق، بينما يضمن التحميل المسبق عدم انزلاق الوصلة تحت أحمال الخدمة.
أداء تحميل الشد
الدبوس: المسامير القياسية غير مخصصة لحمل أحمال شد محورية كبيرة. يمكن لقوى الشد أن تسحب الدبوس للخارج ما لم يتم الاحتفاظ به بواسطة المشابك أو المقاطع، والتي قد تكون في حالة قص.
الترباس: تم تصميم البراغي لمقاومة أحمال الشد. يقوم التحميل المسبق بتثبيت الأجزاء، كما تعمل أحمال الشد الخارجية في البداية على تقليل قوة التثبيت بدلاً من الضغط على البرغي مباشرةً. تعتمد قدرة الشد على درجة المادة وتصميم الخيط والقطر.
الانحناء والأحمال مجتمعة
تتأثر كل من المسامير والمسامير بعزوم الانحناء، مما يؤدي إلى توزيع غير متساوٍ للضغط. قد تتعرض المسامير أو البراغي المنحرفة في المفاصل ذات الفجوات إلى الانحناء، مما يقلل من القوة الفعالة. في سيناريوهات التحميل المجمعة (القص + الشد + الثني)، عادةً ما تتفوق الوصلات المسدودة المصممة بشكل صحيح على الوصلات الدبوسية البسيطة نظرًا لقدرتها على الحفاظ على المشبك ومقاومة أنواع الأحمال المتعددة.
أوضاع الفشل
الدبوس – التآكل، القص، التشوه
التآكل/التآكل: تؤدي الحركة المتكررة إلى فقدان المواد في الدبوس والثقب، مما يؤدي إلى زيادة الخلوص وتقليل الدقة.
فشل القص: يؤدي الحمل العرضي الزائد إلى كسر الدبوس على طول مستويات القص.
الانحناء/الخضوع: يؤدي التوافق أو المحاذاة غير الصحيحة إلى الانحناء والتشوه الدائم، مما قد يؤدي إلى ربط المفصل.
الترباس - تجريد الخيط، والكسر، والتخفيف
تجريد الخيوط: فشل الخيوط بسبب عزم الدوران الزائد، أو عدم كفاية طول التعشيق، أو سوء جودة المواد.
كسر الشد: فشل البرغي تحت حمل الشد المفرط، عادة في المنطقة الملولبة.
فشل القص: قص السيقان تحت الحمل العرضي.
الارتخاء: قد تتسبب الأحمال الاهتزازية أو الديناميكية في دوران الصواميل بشكل فضفاض، مما يضر بسلامة المفصل. عادةً ما تكون آليات القفل (صواميل القفل والغسالات) مطلوبة.
اعتبارات التصميم
اختيار المواد: تعتبر سبائك الفولاذ عالية القوة قياسية. يؤثر اختيار المواد على القوة والوزن ومقاومة التآكل والتكلفة. يمكن أن يؤدي التآكل إلى تدهور أداء الدبوس والمسمار بشكل كبير.
الحجم والتسامح: يحدد القطر منطقة القص والشد. يعد التسامح مع ثقب الدبوس أمرًا بالغ الأهمية: فالفضفاضة جدًا تسبب أحمالًا مائلة وتأثيرًا؛ ضيق للغاية يعقد التجميع. تحدد درجة الترباس (على سبيل المثال، 8.8، 10.9) القوة.
طريقة التجميع: التثبيت الصحيح أمر حيوي. تتطلب الدبابيس الاحتفاظ الآمن؛ تتطلب البراغي عزمًا متحكمًا فيه لتحقيق التحميل المسبق الصحيح دون تلف الخيط.
متطلبات الصيانة: تتطلب التوصيلات في البيئات الديناميكية أو المسببة للتآكل فحصًا منتظمًا للتآكل والتآكل والارتخاء والتشوه.
التطبيقات الهندسية ودراسات الحالة
هياكل المرحلة المعيارية: تتعامل المسامير ذات الأنظمة المخروطية والدبوسية مع أحمال القص العالية، بينما تعمل البراغي على تأمين ألواح القاعدة وملحقات التثبيت من أجل الصلابة.
السقالات أو الإنشاءات المؤقتة: تسمح الأنظمة القائمة على الدبوس مع آليات القفل بالتجميع السريع والآمن؛ توفر البراغي الصلابة لتحقيق الاستقرار الهيكلي.
الروابط الميكانيكية: تعتبر المسامير مثالية للنقاط المحورية في الأذرع المتحركة أو الأسطوانات الهيدروليكية؛ تعمل البراغي على تأمين الإطارات الثابتة وعلب التروس وحوامل المحركات.
خاتمة
يعتمد الاختيار بين المسامير والمسامير على المتطلبات الهيكلية. تتفوق الدبابيس في تطبيقات القص والتدوير والتجميع السريع. تُفضل البراغي للمفاصل الصلبة الخاضعة لقوى الشد، والتحميل المشترك، وحيث تكون هناك حاجة إلى تثبيت عالي. يجب أن تحلل قرارات التصميم أنواع الأحمال ومتطلبات الحركة والعوامل البيئية واحتياجات الصيانة. يعد الاختيار والتركيب الصحيح أمرًا أساسيًا للأداء الهيكلي الآمن والموثوق والفعال.
