BS400 تصميم تروس ألومنيوم دائري قياسي متصل بمسامير للإضاءة وهياكل السقف الخارجية
مؤشر الرسم | إعدادات | طول |
|---|---|---|
4004 | BS400 تروس أنبوبية مستديرة قياسية متصلة بمسامير | 2.35 م |
4004 | BS400 تروس أنبوبية مستديرة قياسية متصلة بمسامير | 2.4 م |
4004 | BS400 تروس أنبوبية مستديرة قياسية متصلة بمسامير | 2.6 م |
4062 | قسم الجمالون المتصل بلوحة الألومنيوم BS400 | 0.2 م |
4062 | قسم الجمالون المتصل بلوحة الألومنيوم BS400 | 0.3 م |
4062 | قسم الجمالون المتصل بلوحة الألومنيوم BS400 | 0.4 م |
4062 | قسم الجمالون المتصل بلوحة الألومنيوم BS400 | 0.6 م |
4062 | قسم الجمالون المتصل بلوحة الألومنيوم BS400 | 1.05 م |

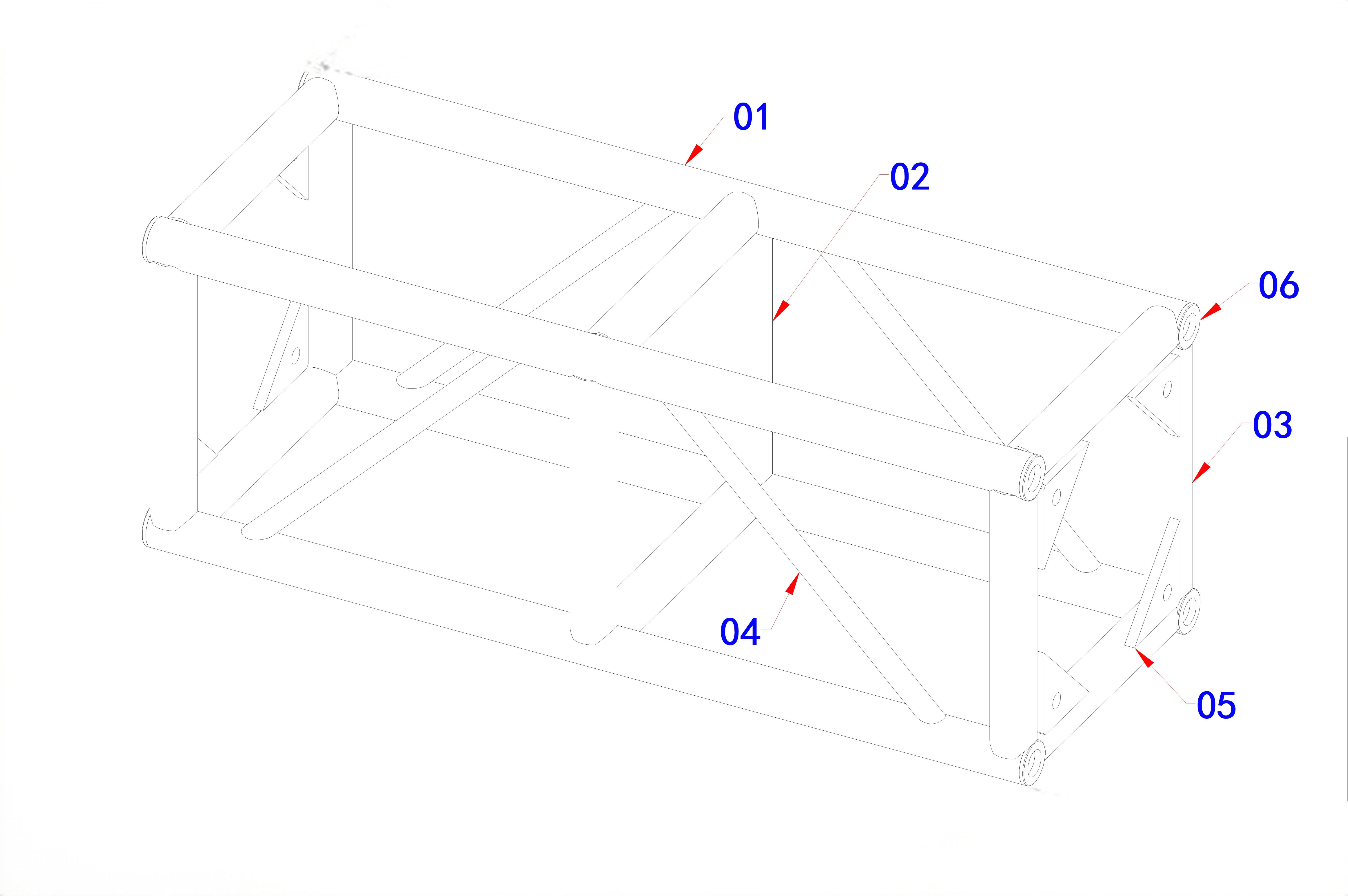

3748 | قسم الجمالون المتصل بالمسامير القياسي BS400 | 1.05 م |
غرض | تفاصيل |
|---|---|
مؤشر الرسم | 4004 / 4062 / 3748 |
سلسلة الرسم | BS400 تروس ألومنيوم متصلة بأنبوب دائري |
نوع الهيكل | مكون تروس الألمنيوم المربع القياسي |
طلب | تروس الإضاءة / تروس السقف الخارجي / الهيكل الزخرفي / الدعم الميكانيكي |
المقطع العرضي | العرض 400 ملم × الارتفاع 400 ملم |
الأنبوب الرئيسي | أنبوب دائري من الألومنيوم مقاس 50 مم |
طول | 0.2 م - 2.6 م (التكوينات القياسية) |
بيئة | تطبيق داخلي وخارجي |
مادة | سبيكة الألومنيوم |
نظام الاتصال | اتصال بولت |
نوع الرسم | رسم ثنائي الأبعاد CAD |
الغرض من التصميم | المكونات الهيكلية لجمالونات الإضاءة الداخلية والخارجية وهياكل المعارض وأنظمة جمالون السقف المؤقتة |
نظام الجمالون المتصل بمسامير الألمنيوم BS400 عبارة عن هيكل تروس معياري متوسط الحجم مصمم للتطبيقات التي تتطلب صلابة أعلى وامتدادات أطول وأداء هيكلي أقوى مقارنة بأنظمة الجمالون الأصغر.
يعتمد النظام قسم تروس مربع 400 مم × 400 مم مع الحبال الرئيسية لأنبوب دائري من الألومنيوم مقاس 50 مم ومفاصل متصلة بمسامير.
تُستخدم سلسلة BS400 بشكل شائع في:
هياكل الجمالون الإضاءة الكبيرة.
أنظمة الجمالون السقف في الهواء الطلق.
هياكل المعرض
أطر الدعم الميكانيكية؛
الحدث والهياكل المؤقتة.
يسمح تصميم وصلة الترباس المعيارية بتجميع أقسام الجمالون بأطوال وتكوينات مختلفة وفقًا لمتطلبات المشروع.
يتكون الجمالون الألومنيوم المتصل بمسامير BS400 من:
عنصر | وصف |
|---|---|
الحبال الرئيسية | أنابيب دائرية من الألومنيوم مقاس 50 مم توفر الهيكل الأساسي للحمل |
تستعد العمودي | أعضاء الدعم العمودي يحسنون الاستقرار الهيكلي |
تستعد قطري | أعضاء قطرية تشكل هياكل ثلاثية لنقل الأحمال |
لوحات نهاية | لوحات اتصال الألومنيوم لتجميع الترباس |
نظام بولت المشترك | نظام اتصال قابل للفصل للتركيب المعياري |
مؤشر الرسم | الطول / التكوين | حجم القسم | الأنبوب الرئيسي | نوع الاتصال |
|---|---|---|---|---|

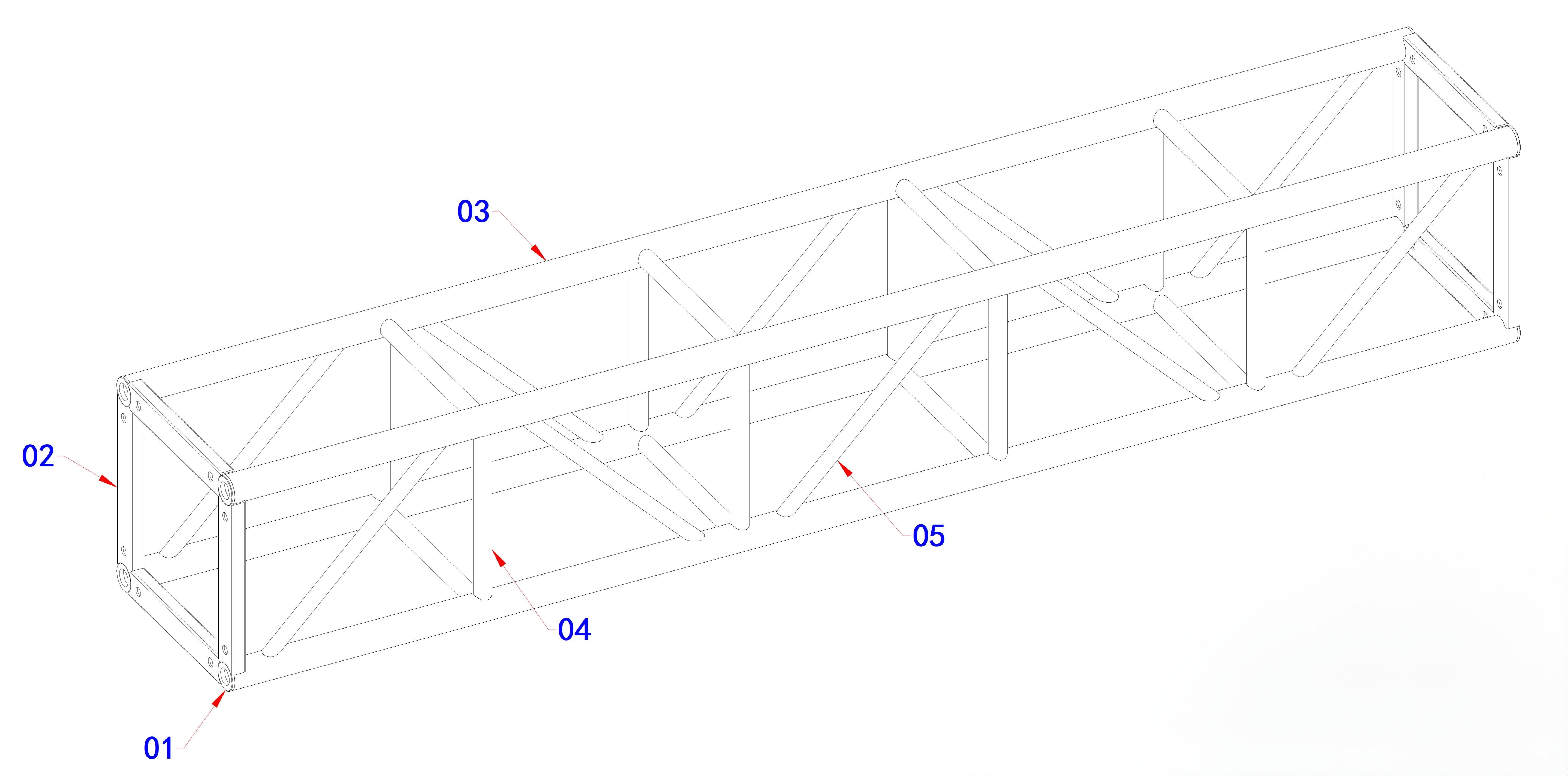

4004 | قسم الجمالون القياسي 2.35 م | 400 مم × 400 مم | أنبوب دائري من الألومنيوم مقاس 50 مم | اتصال بولت |

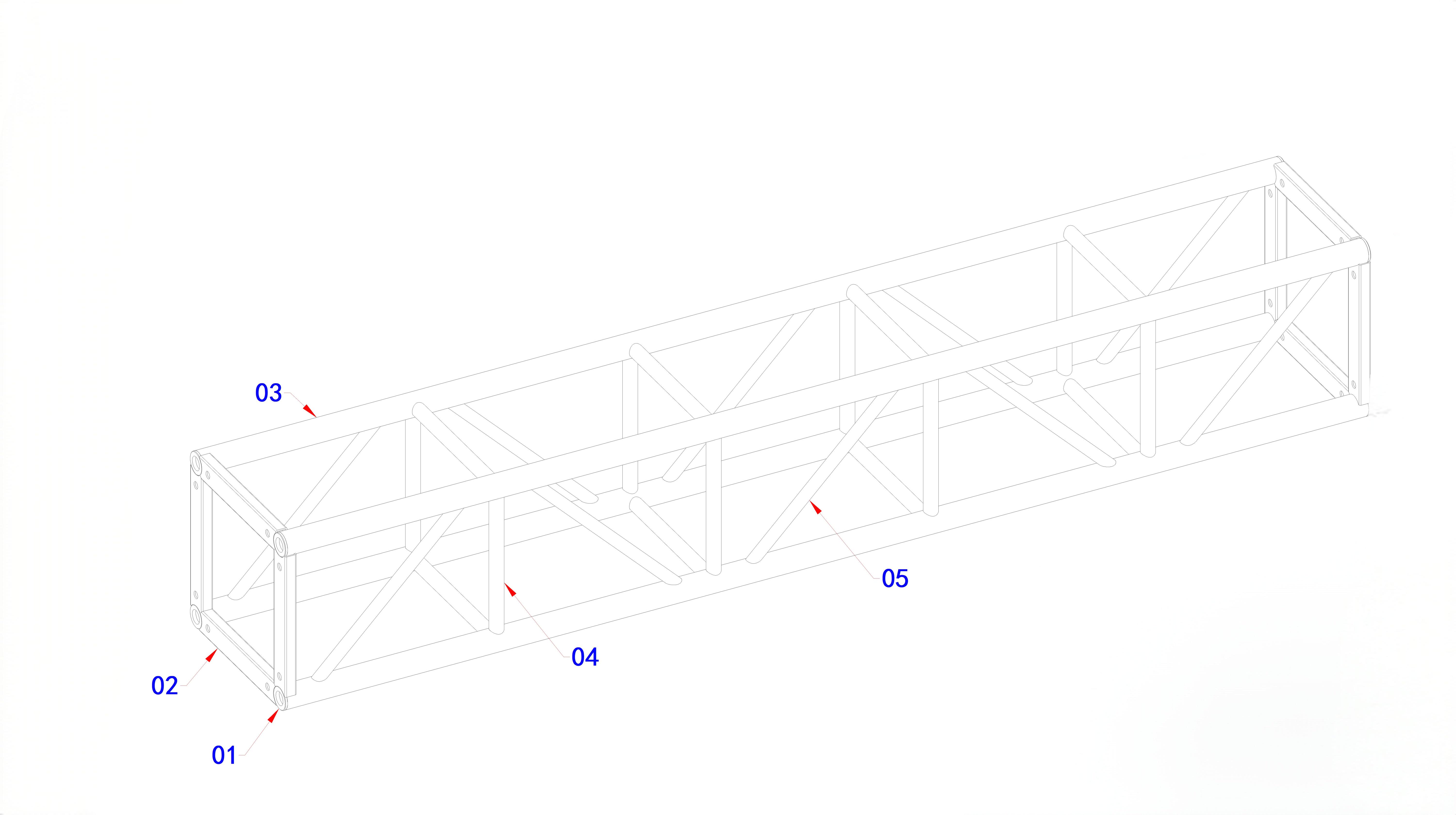

4004 | قسم الجمالون القياسي 2.4 م | 400 مم × 400 مم | أنبوب دائري من الألومنيوم مقاس 50 مم | اتصال بولت |

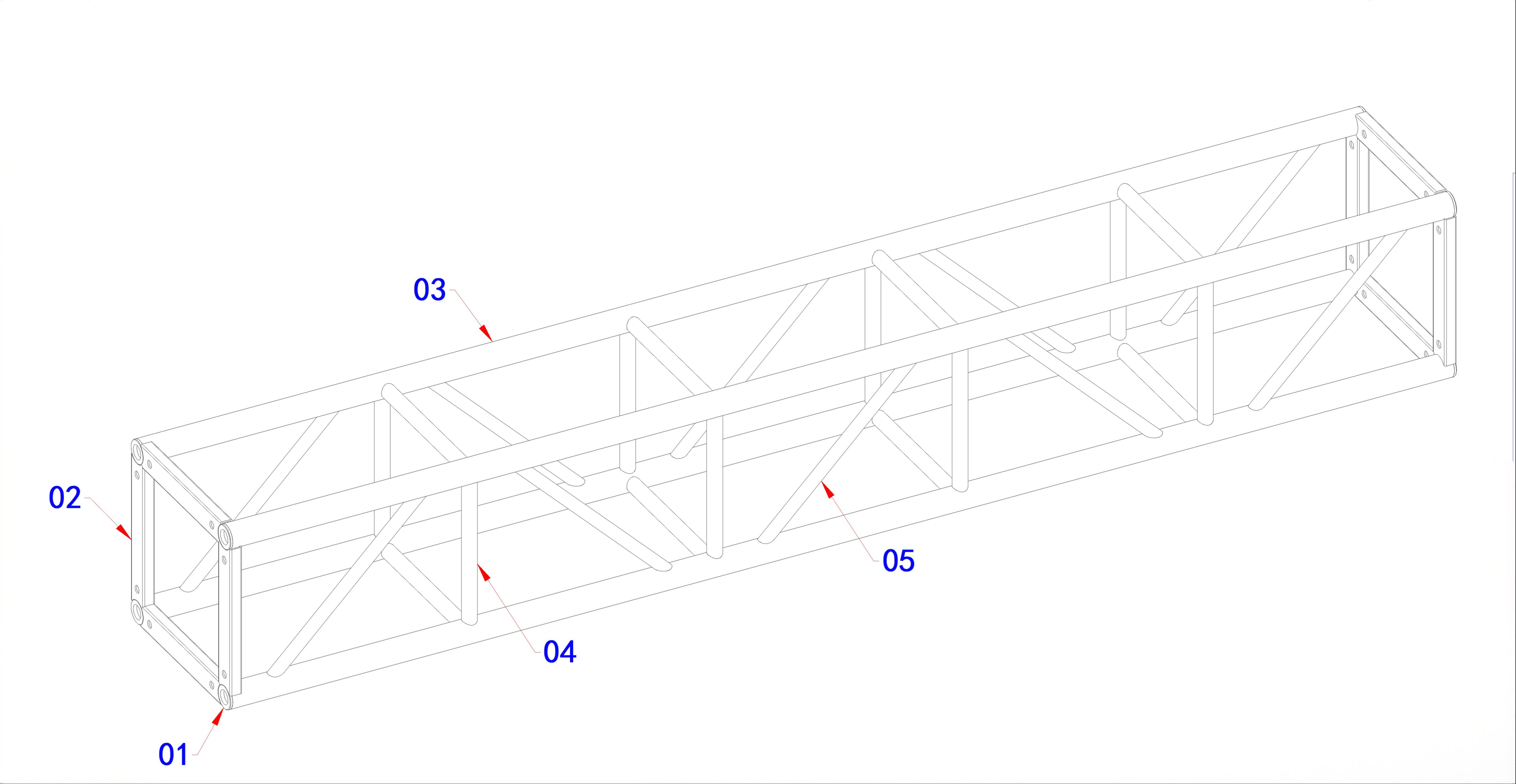

4004 | قسم الجمالون القياسي 2.6 م | 400 مم × 400 مم | أنبوب دائري من الألومنيوم مقاس 50 مم | اتصال بولت |
4062 | 0.2 متر قسم موصل قصير | 400 مم × 400 مم | أنبوب دائري من الألومنيوم مقاس 50 مم | اتصال بولت |
4062 | قسم موصل قصير 0.3 متر | 400 مم × 400 مم | أنبوب دائري من الألومنيوم مقاس 50 مم | اتصال بولت |
4062 | قسم موصل قصير 0.4 متر | 400 مم × 400 مم | أنبوب دائري من الألومنيوم مقاس 50 مم | اتصال بولت |
4062 | قسم موصل قصير 0.6 متر | 400 مم × 400 مم | أنبوب دائري من الألومنيوم مقاس 50 مم | اتصال بولت |
4062 | 1.05 م القسم القياسي | 400 مم × 400 مم | أنبوب دائري من الألومنيوم مقاس 50 مم | اتصال بولت |
3748 | 1.05 م القسم القياسي | 400 مم × 400 مم | أنبوب دائري من الألومنيوم مقاس 50 مم | اتصال بولت |
نظام BS400 مناسب لـ:
جسور الإضاءة الكبيرة للحدث؛
هياكل إضاءة الحفلات الموسيقية؛
أطر إضاءة المعرض؛
تركيبات الإضاءة الثابتة والمؤقتة.
بالمقارنة مع أنظمة الجمالون الأصغر، يوفر المقطع العرضي الأكبر 400 مم × 400 مم صلابة محسنة وتوزيعًا أفضل للحمل لمعدات الإضاءة الأكبر حجمًا.
المنتجات ذات الصلة:
يمكن استخدام BS400 كمكون هيكلي من أجل:
أسطح الفعاليات الخارجية؛
هياكل مظلة المهرجان؛
هياكل الأداء المؤقتة؛
أنظمة سقف المعرض.
بالنسبة للتطبيقات الخارجية، يجب مراعاة الهيكل الكامل:
حمل الرياح
مواد تغطية السقف
طول الفترة؛
شروط الدعم؛
تصميم الأساس.
مرجع هندسي ذو صلة:
تشمل التطبيقات النموذجية ما يلي:
أكشاك المعرض
هياكل العرض التجارية.
أطر تفعيل العلامة التجارية؛
هياكل الألمنيوم الزخرفية.
التطبيق ذات الصلة:
يستخدم BS400 نظام تروس من الألومنيوم متصل بمسامير.
المزايا:
يمكن ربط أطوال مختلفة معًا لإنشاء هياكل مخصصة.
يقلل الهيكل القابل للفصل من حجم الشحن ويحسن الكفاءة اللوجستية.
يمكن إعادة استخدام المكونات لأحداث مختلفة وهياكل مؤقتة.
بالمقارنة مع الأنظمة المتصلة بالصنبور، توفر الجمالونات المتصلة بالمسامير اتصالًا ميكانيكيًا قويًا ويتم اختيارها عادةً للتطبيقات التي تتطلب تركيبًا متكررًا وتكوينات مخصصة.
يعتبر الجمالون BS400 مكونًا هيكليًا قياسيًا. تعتمد القدرة الهيكلية النهائية على:
الامتداد العام؛
الحمل المطبق
وزن المعدات
طريقة التثبيت
الظروف البيئية.
بالنسبة لهياكل السقف الخارجية، يعد حمل الرياح أحد أهم عوامل التصميم. وينبغي تقييم النظام الكامل وفقا لمتطلبات المشروع.
المعرفة ذات الصلة:
معايير السلامة والقيود الهندسية للهياكل المؤقتة
يمكن دمج الجمالون المتصل بمسامير الألومنيوم BS400 مع:
أنظمة تروس الإضاءة؛
هياكل السقف الخارجية؛
أنظمة تروس المعرض؛
هياكل الحدث؛
إطارات الألمنيوم المخصصة.
الفئات ذات الصلة:
يتم استخدام الجمالون الألومنيوم BS400 بشكل رئيسي في هياكل الإضاءة ودعامات السقف الخارجية وأطر المعارض وهياكل الأحداث المؤقتة التي تتطلب صلابة أعلى.
يحتوي الجمالون BS400 على مقطع عرضي مربع يبلغ 400 مم × 400 مم مع الحبال الرئيسية لأنبوب دائري من الألومنيوم مقاس 50 مم.
والفرق الرئيسي هو حجم المقطع العرضي.
يتمتع BS400 بهيكل أكبر يبلغ 400 مم × 400 مم، مما يوفر صلابة أعلى وملاءمة أفضل للمسافات الأكبر والتطبيقات الأثقل مقارنةً بـ BS350.
نعم. يمكن استخدام BS400 كأحد مكونات هياكل الجمالون الخارجية للسقف. ومع ذلك، يجب أن يأخذ التصميم النهائي في الاعتبار حمل الرياح، ومواد السقف، والامتداد وظروف الدعم.
نعم. الأطوال القياسية متوفرة، ويمكن تصنيع أطوال مخصصة أو أقسام اتصال خاصة وفقًا لمتطلبات المشروع.
تمثل الرسومات الموضحة في هذا الأرشيف قدرة تصميم الجمالون الألومنيوم القياسية BS400 المتصلة بمسامير من Dragon Stage.
يجب تقييم التطبيقات الهيكلية الفعلية وفقًا لمتطلبات المشروع وظروف التحميل وبيئة التثبيت ومتطلبات السلامة المعمول بها.
يوفر نظام BS400 حلاً مرنًا لهياكل الإضاءة الاحترافية وأطر المعارض والهياكل المؤقتة الخارجية.
